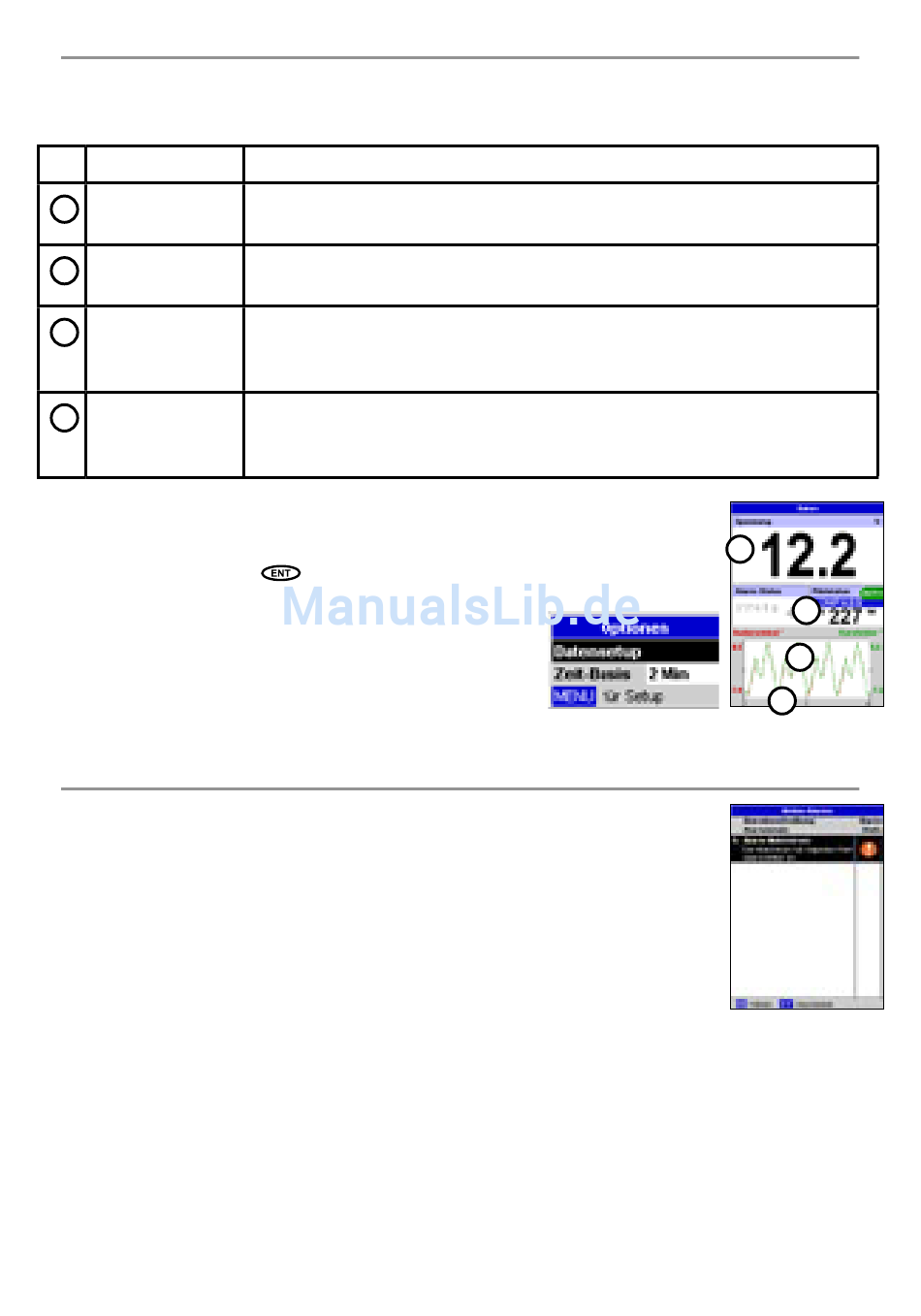

4-4 Display > Daten
Diese Anzeige enthält ein großes Datenfeld, zwei kleinere Datenfelder und eine Daten-
Verlaufsgrafik. Jedes dieser Felder lässt sich für unterschiedliche Datentypen konfigurieren. Die
Grafik ist wertvoll, um die Steuereigenschaften des Autopiloten zu analysieren.
Display-Feld
Großes
1
Datenfeld
Kleine
2
Datenfelder
Daten-
3
Verlaufsgrafik
Zeitbasis
4
Options Menu:
Daten Setup Zugang zum Daten-Setup-Modus. Mit dem Drehknopf eine
Datenzelle markieren und
wählbaren Daten-Informationen.
Zeit-Basis - Wählt die Zeitlänge für den Durchgang der
Daten in der grafischen Datendarstellung. Wählbar sind: 2,
4, 10, 20 Minuten oder 1 Stunde.
4-5 Display > Aktive Alarme
Zeigt eine Liste der aktuell anliegenden Alarme (siehe Abschn. 3-12-2).
252
Funktion
Wählbares Datenfeld. Basis-Einstellung: Ruderwinkel
wählbare Datenzellen. Basis-Einstellung: Bord-Spannung, G-PILOT-
Status
Diese Grafik plottet Daten über einen bestimmten Zeitraum. Es können
zwei Daten-Informationen konfiguriert werden, als rote und als grüne Linie.
Basis-Einstellung: Ruderwinkel, Kursfehler
Die Zeitbasis der Grafikanzeige kann von 2 Minuten bis zu 1 Stunde
gewählt werden. Dieses ist die Zeitdauer, die ein Messpunkt für den
Durchlauf von der rechten zur linken Grafikseite benötigt.
drücken. Es erscheint eine Liste mit allen
NAVMAN
1
2
3
4
Daten Anzeigen
