Display > Kompass - Navman Pilot 3380 Handbuch

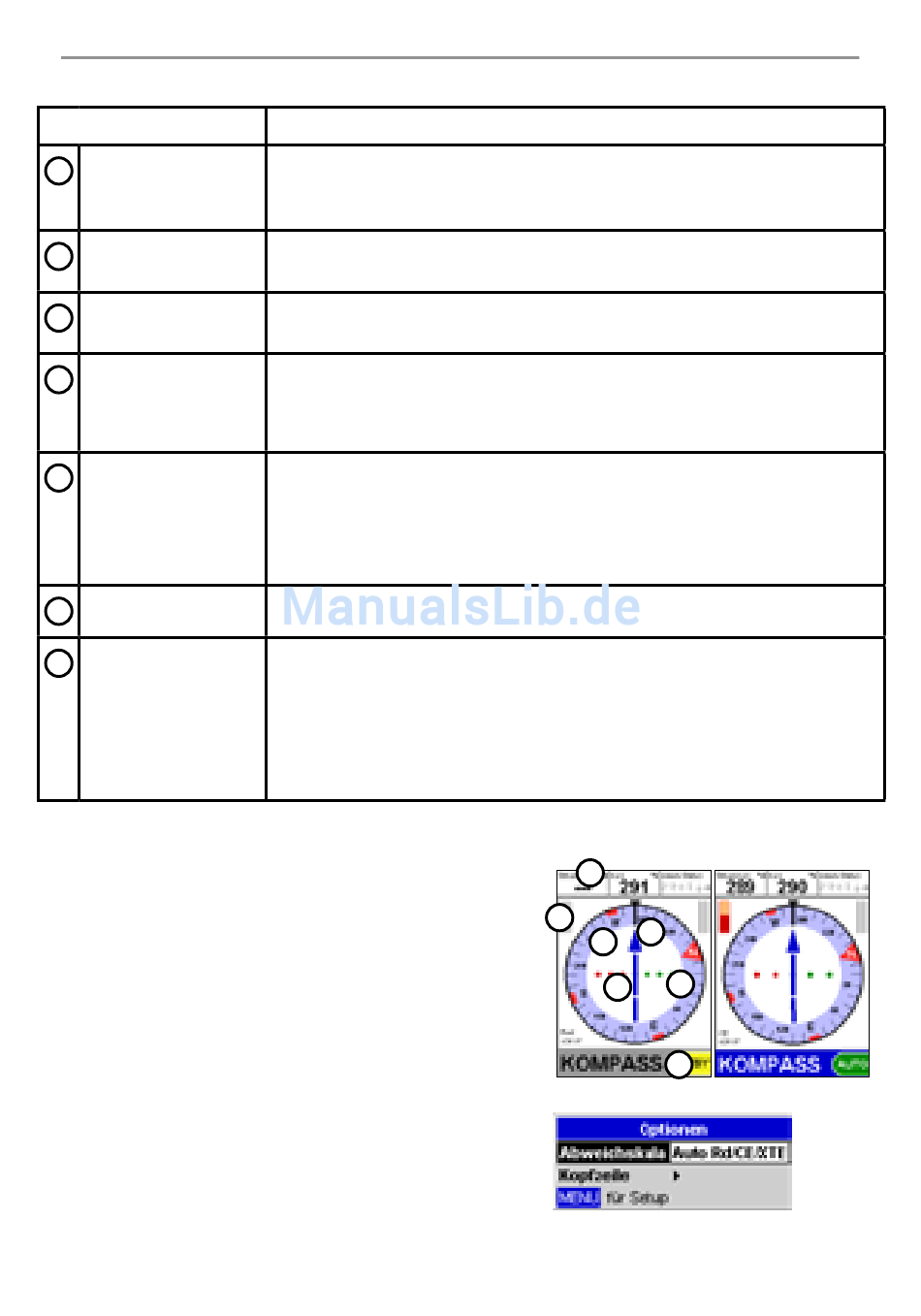

4-3 Display > Kompass
Zeigt Standard Autopilot-Informationen mit den wesentlichen Autopilot-Daten.
Display-Feld
Kopfdaten
1
Ruderkommando-
2
Anzeigen
Kompass-Rose
3
Kurspfeil
4
Sollwert-
5
Abweichung
Abweich-Skala
6
Modus-Feld
7
Options Menu:
Abweich-Grafik
Auswahl der Informationen, die in der
Abweichgrafik gezeigt werden können.
Auto Rd/CE/XTE – Wechselt automatisch zwischen
Ruderwinkel, Kursfehler und Versetzungsfehler, abhängig
vom gewählten Betriebs-Modus.
Kursfehler - zeigt den aktuellen Kursfehler in der Abweich-
Grafik.
Ruderwinkel - zeigt die aktuelle Ruderlage in der
Abweich-Grafik.
XTE - zeigt die aktuelle Querversetzungsgröße in der
Abweich-Grafik.
Kopfzeile - Menu für die Konfiguration der Kopfzeilen-
Daten (siehe Abschn. 5).
Autopilot 3380 und die Bedienung
Funktion
wählbare Datenzellen. Jede Display-Seite hat eine separate
Kopfdaten-Konfiguration. Werkseinstellung: zu steuernder Kurs,
anliegender Kurs, Alarmstatus (siehe Abschn. 5)
Linke und rechte Balken-Anzeigen, die bei Ruderkommandos farblich
'aufgefüllt' werden, entsprechend der benötigten Antriebsleistung.
Rotierende Kompass-Rose, die unter dem Steuerstrich den Schiffskurs
zeigt.
STBY-Modus: zeigt den anliegenden Kurs
AUTO-Modus: zeigt den Sollkurs, außer im:
GPS-Modus: zeigt die Peilung zum Wegpunkt
Seitlich sich versetzende Balkenanzeige für Sollwert-Differenzen.
Hinweis: Diese Balkenanzeige kann für unterschiedliche
Informationen konfiguriert werden.
Basis-Einstellung: Wechselt automatisch die Anzeigen für
Ruderwinkel, Kurs-Fehler und Versetzungs-Fehler.
Zeigt den Größenwert der Abweichung vom Sollwert.
Das linke Feld zeigt den Steuermodus (KOMPASS, GPS, WIND). Das
rechte Feld zeigt den Betriebsmodus (STBY, AUTO, H.-Strg) innerhalb
einer Farbmarkierung.
Das Feld erscheint blau, wenn im Auto-Modus. Die rechte
Farbmarkierung ist gelb im STBY-Modus, grün im AUTOModus,
magenta im H-Strg-Modus.
1
2
4
3
6
5
7
Kompass Anzeigen
