4

Display-Anzeigen

drücken, um das Display-Menu aufzurufen. Mit dem Drehknopf eine
Option wählen und mit Taste
Tipp:Wiederholtes Drücken von
jeweilige markierte Option wird nach einer Sekunde automatisch aktiviert.

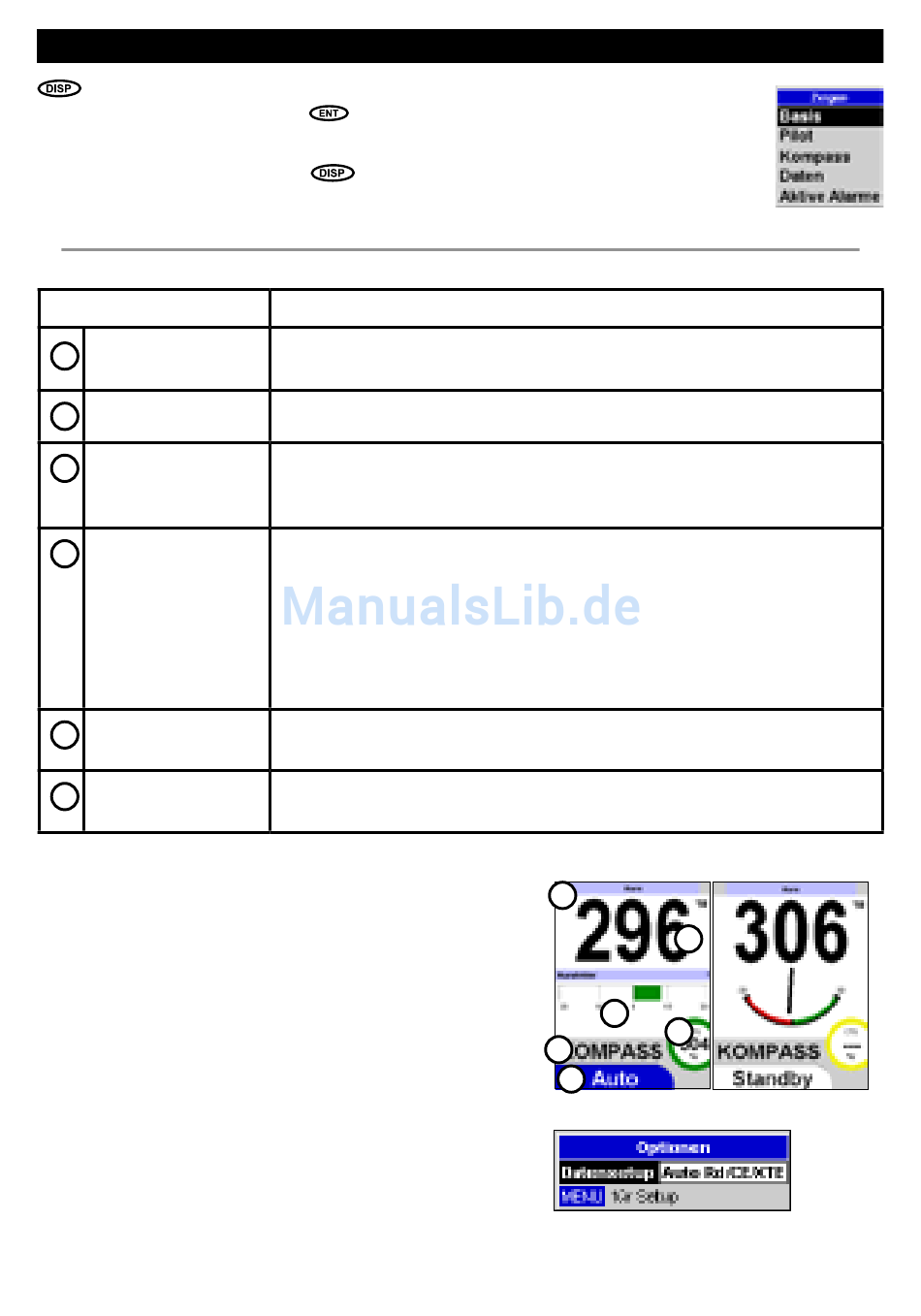

4-1 Basis-Anzeige
Zeigt Standard Autopilot-Informationen mit den wesentlichen Autopilot-Daten.
Display-Feld
Ruderkommando-
1
Anzeigen
Kurs
2
Info-Feld
3
Sollkurs-Anzeige
4
Steuermodus-
5
Anzeige
Betriebsmodus-
6
Anzeige
Options Menu:
Daten Setup - Auswahl der Daten, die in der
Info-Anzeige dargestellt werden sollen.
Auto Rd/CE/XTE – Wechselt automatisch die
gezeigten Daten zwischen Ruder, Kursfehler und
Versetzungsfehler, abhängig vom gewählten
Betriebs-Modus.
Kursfehler - Zeigt eine Kursfehler-Balkengrafik in der
Info-Darstellung.
Ruderwinkel - Zeigt eine Ruderstellungs-Winkelgrafik
in der Info-Darstellung.
XTE - Zeigt eine Versetzungs-Balkengrafik in der
Info-Darstellung.
Autopilot 3380 und die Bedienung
aktivieren.
, wählt die Anzeige-Optionen durch. Die
Funktion
Leuchtboxen links und rechts, zeigen Ruderbefehle an.
Große Ziffern zeigen den Schiffskurs an
Dieses Feld kann für unterschiedliche Informationen konfiguriert
werden. Basis-Einstellung: Wechselt automatisch die Anzeigen für
Ruderwinkel, Kurs-Fehler und Versetzungs-Fehler.
STBY-Modus zeigt '---', da im Standby ein Sollkurs nichts bewirkt.
AUTO-Modus: zeigt den aktuell eingestellten, zu steuernden Kurs
(CTS), außer - beim
WIND-Modus: Hier wird der vorgebene Wind-Winkel (SWA) gezeigt.
- Der farbige Ring ist gelb im
STBY-Modus, grün im AUTO-Modus, magenta im
H.-STRG-Modus und rot, wenn ein kritischer Alarm anliegt.
Zeigt den jeweiligen Steuermodus (Kompass, GPS, Wind).
Zeigt den jeweiligen Betriebsmodus (Standby, Auto, H.-Strg). Das Feld
erscheint blau, wenn im Auto-Modus.
1
3
4
5
6
Basis Anzeigen
