Nach Auswahl der darzustellenden Thermikquellen werden diese auf der Karte gefiltert dargestellt.
Dabei wird die eine graue Linie vom Auslösepunkt (Source of the Thermal on the Ground) unter
Berücksichtigung des momentanen Windes und der momentanen Flughöhe bis zur berechneten
Position des Aufwindes (Projected current Thermal Position) auf der Karte eingezeichnet.

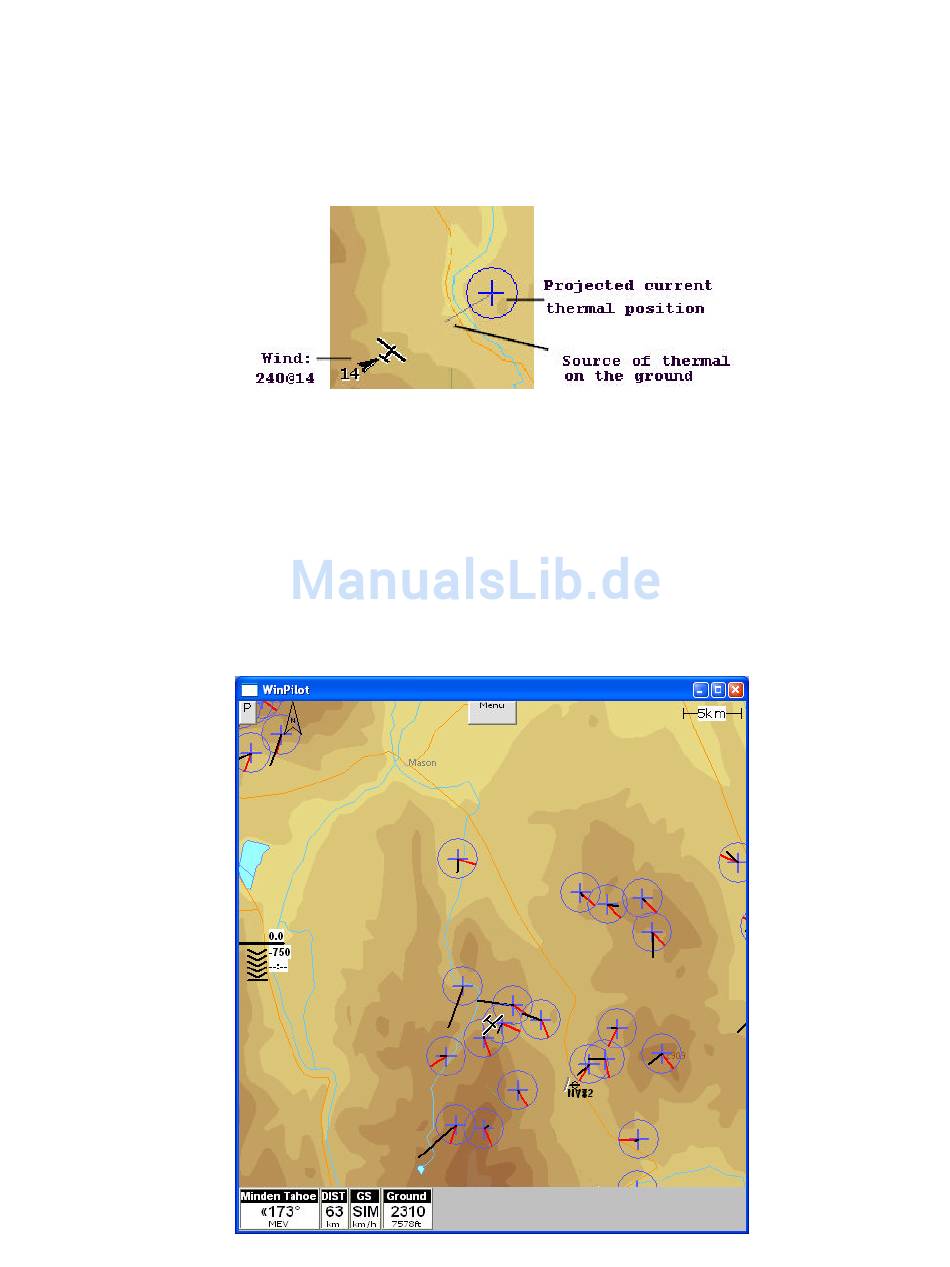

Das obige Bild zeigt die Aufwärtsprojektion des Aufwindes, ausgehend vom Auslösepunkt
am Ende der grauen Linie und die berechnete Position des Aufwindes in der momentanen
Flughöhe (blaues Fadenkreuz). Im dargestellten Beispiel weht der Wind aus 250° mit 14
km/h. Die voraussichtliche Position des Aufwindes in der momentanen Flughöhe liegt jenseits
des Auslösepunktes, leeseitig versetzt. Je stärker der Wind, bzw. Je größer die Flughöhe, desto
stärker ist der Versatz des Aufwindes über dem Auslösepunkt.
Dass folgende Bild zeigt eine Ansammlung von vorhergesagten Aufwindposition in der
momentanen Flughöhe.
42
