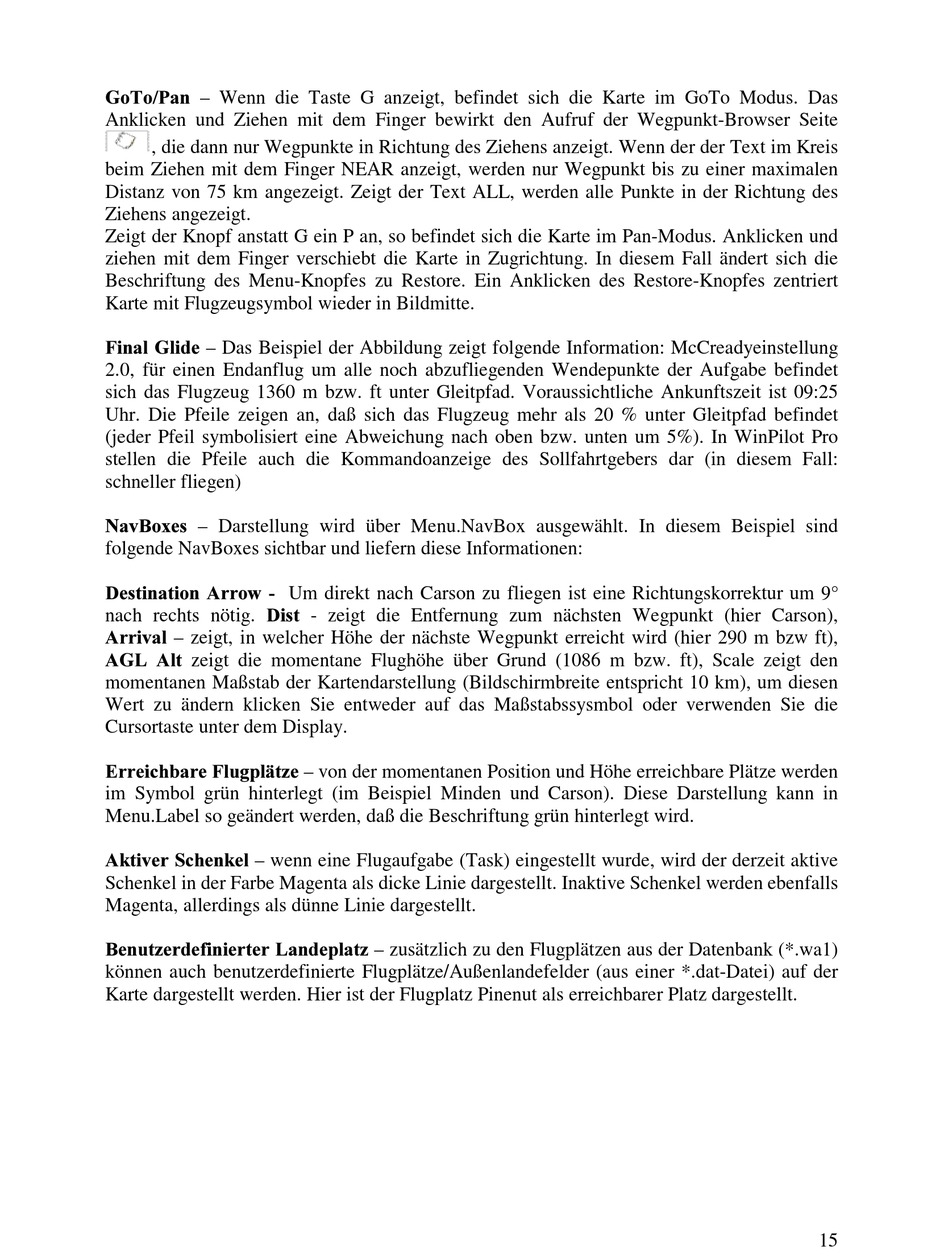

Compaq WinPilot Benutzerhandbuch Seite 15

*R7R3DQ
– Wenn die Taste G anzeigt, befindet sich die Karte im GoTo Modus. Das
Anklicken und Ziehen mit dem Finger bewirkt den Aufruf der Wegpunkt-Browser Seite
, die dann nur Wegpunkte in Richtung des Ziehens anzeigt. Wenn der der Text im Kreis
beim Ziehen mit dem Finger NEAR anzeigt, werden nur Wegpunkt bis zu einer maximalen
Distanz von 75 km angezeigt. Zeigt der Text ALL, werden alle Punkte in der Richtung des
Ziehens angezeigt.
Zeigt der Knopf anstatt G ein P an, so befindet sich die Karte im Pan-Modus. Anklicken und
ziehen mit dem Finger verschiebt die Karte in Zugrichtung. In diesem Fall ändert sich die
Beschriftung des Menu-Knopfes zu Restore. Ein Anklicken des Restore-Knopfes zentriert
Karte mit Flugzeugsymbol wieder in Bildmitte.
)LQDO *OLGH
– Das Beispiel der Abbildung zeigt folgende Information: McCreadyeinstellung
2.0, für einen Endanflug um alle noch abzufliegenden Wendepunkte der Aufgabe befindet
sich das Flugzeug 1360 m bzw. ft unter Gleitpfad. Voraussichtliche Ankunftszeit ist 09:25
Uhr. Die Pfeile zeigen an, daß sich das Flugzeug mehr als 20 % unter Gleitpfad befindet
(jeder Pfeil symbolisiert eine Abweichung nach oben bzw. unten um 5%). In WinPilot Pro
stellen die Pfeile auch die Kommandoanzeige des Sollfahrtgebers dar (in diesem Fall:
schneller fliegen)
1DY%R[HV
– Darstellung wird über Menu.NavBox ausgewählt. In diesem Beispiel sind
folgende NavBoxes sichtbar und liefern diese Informationen:
'HVWLQDWLRQ $UURZ
Um direkt nach Carson zu fliegen ist eine Richtungskorrektur um 9°
'LVW
nach rechts nötig. - zeigt die Entfernung zum nächsten Wegpunkt (hier Carson),
$UULYDO
– zeigt, in welcher Höhe der nächste Wegpunkt erreicht wird (hier 290 m bzw ft),
$*/ $OW
zeigt die momentane Flughöhe über Grund (1086 m bzw. ft), Scale zeigt den
momentanen Maßstab der Kartendarstellung (Bildschirmbreite entspricht 10 km), um diesen
Wert zu ändern klicken Sie entweder auf das Maßstabssysmbol oder verwenden Sie die
Cursortaste unter dem Display.
(UUHLFKEDUH )OXJSOlW]H
– von der momentanen Position und Höhe erreichbare Plätze werden
im Symbol grün hinterlegt (im Beispiel Minden und Carson). Diese Darstellung kann in
Menu.Label so geändert werden, daß die Beschriftung grün hinterlegt wird.
$NWLYHU 6FKHQNHO
– wenn eine Flugaufgabe (Task) eingestellt wurde, wird der derzeit aktive
Schenkel in der Farbe Magenta als dicke Linie dargestellt. Inaktive Schenkel werden ebenfalls
Magenta, allerdings als dünne Linie dargestellt.
%HQXW]HUGHILQLHUWHU /DQGHSODW]
– zusätzlich zu den Flugplätzen aus der Datenbank (*.wa1)
können auch benutzerdefinierte Flugplätze/Außenlandefelder (aus einer *.dat-Datei) auf der
Karte dargestellt werden. Hier ist der Flugplatz Pinenut als erreichbarer Platz dargestellt.
15
