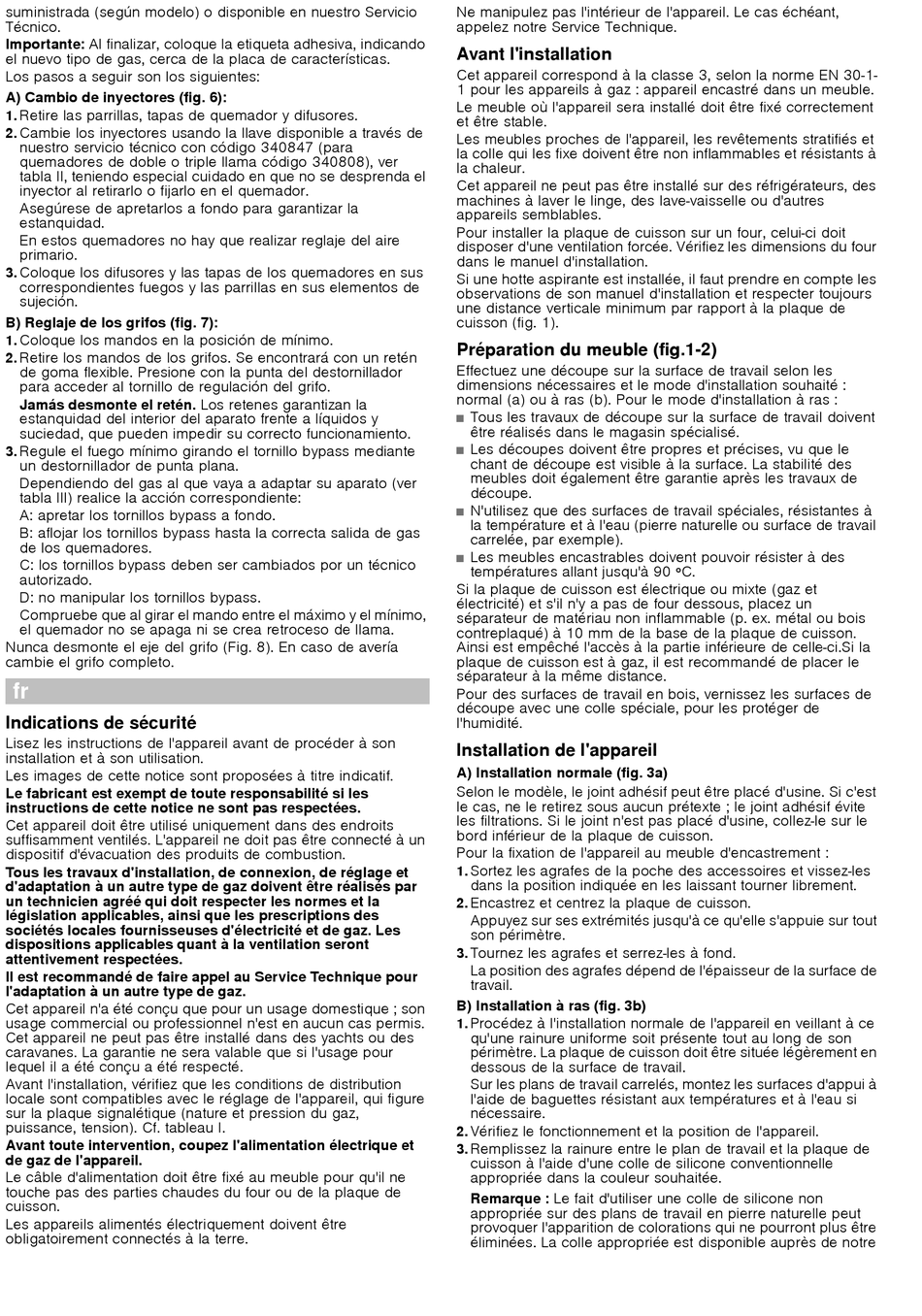

suministrada (según modelo) o disponible en nuestro Servicio
Técnico.
Importante: Al finalizar, coloque la etiqueta adhesiva, indicando
el nuevo tipo de gas, cerca de la placa de características.
Los pasos a seguir son los siguientes:
A) Cambio de inyectores (fig. 6):
Retire las parrillas, tapas de quemador y difusores.
1.
Cambie los inyectores usando la llave disponible a través de
2.
nuestro servicio técnico con código 340847 (para
quemadores de doble o triple llama código 340808), ver
tabla II, teniendo especial cuidado en que no se desprenda el
inyector al retirarlo o fijarlo en el quemador.
Asegúrese de apretarlos a fondo para garantizar la
estanquidad.
En estos quemadores no hay que realizar reglaje del aire
primario.
Coloque los difusores y las tapas de los quemadores en sus
3.
correspondientes fuegos y las parrillas en sus elementos de
sujeción.
B) Reglaje de los grifos (fig. 7):
Coloque los mandos en la posición de mínimo.
1.
Retire los mandos de los grifos. Se encontrará con un retén
2.
de goma flexible. Presione con la punta del destornillador
para acceder al tornillo de regulación del grifo.
Jamás desmonte el retén. Los retenes garantizan la
estanquidad del interior del aparato frente a líquidos y
suciedad, que pueden impedir su correcto funcionamiento.
Regule el fuego mínimo girando el tornillo bypass mediante
3.
un destornillador de punta plana.
Dependiendo del gas al que vaya a adaptar su aparato (ver
tabla III) realice la acción correspondiente:
A: apretar los tornillos bypass a fondo.
B: aflojar los tornillos bypass hasta la correcta salida de gas
de los quemadores.
C: los tornillos bypass deben ser cambiados por un técnico
autorizado.
D: no manipular los tornillos bypass.
Compruebe que al girar el mando entre el máximo y el mínimo,
el quemador no se apaga ni se crea retroceso de llama.
Nunca desmonte el eje del grifo (Fig. 8). En caso de avería
cambie el grifo completo.
fr
Þ
Notic e de m on tage
Indications de sécurité
Lisez les instructions de l'appareil avant de procéder à son
installation et à son utilisation.
Les images de cette notice sont proposées à titre indicatif.
Le fabricant est exempt de toute responsabilité si les
instructions de cette notice ne sont pas respectées.
Cet appareil doit être utilisé uniquement dans des endroits
suffisamment ventilés. L'appareil ne doit pas être connecté à un
dispositif d'évacuation des produits de combustion.
Tous les travaux d'installation, de connexion, de réglage et
d'adaptation à un autre type de gaz doivent être réalisés par
un technicien agréé qui doit respecter les normes et la
législation applicables, ainsi que les prescriptions des
sociétés locales fournisseuses d'électricité et de gaz. Les
dispositions applicables quant à la ventilation seront
attentivement respectées.
Il est recommandé de faire appel au Service Technique pour
l'adaptation à un autre type de gaz.
Cet appareil n'a été conçu que pour un usage domestique ; son
usage commercial ou professionnel n'est en aucun cas permis.
Cet appareil ne peut pas être installé dans des yachts ou des
caravanes. La garantie ne sera valable que si l'usage pour
lequel il a été conçu a été respecté.
Avant l'installation, vérifiez que les conditions de distribution
locale sont compatibles avec le réglage de l'appareil, qui figure
sur la plaque signalétique (nature et pression du gaz,
puissance, tension). Cf. tableau I.
Avant toute intervention, coupez l'alimentation électrique et
de gaz de l'appareil.
Le câble d'alimentation doit être fixé au meuble pour qu'il ne
touche pas des parties chaudes du four ou de la plaque de
cuisson.
Les appareils alimentés électriquement doivent être
obligatoirement connectés à la terre.
Ne manipulez pas l'intérieur de l'appareil. Le cas échéant,
appelez notre Service Technique.
Avant l'installation
Cet appareil correspond à la classe 3, selon la norme EN 30-1-
1 pour les appareils à gaz : appareil encastré dans un meuble.
Le meuble où l'appareil sera installé doit être fixé correctement
et être stable.
Les meubles proches de l'appareil, les revêtements stratifiés et
la colle qui les fixe doivent être non inflammables et résistants à
la chaleur.
Cet appareil ne peut pas être installé sur des réfrigérateurs, des
machines à laver le linge, des lave-vaisselle ou d'autres
appareils semblables.
Pour installer la plaque de cuisson sur un four, celui-ci doit
disposer d'une ventilation forcée. Vérifiez les dimensions du four
dans le manuel d'installation.
Si une hotte aspirante est installée, il faut prendre en compte les
observations de son manuel d'installation et respecter toujours
une distance verticale minimum par rapport à la plaque de
cuisson (fig. 1).
Préparation du meuble (fig.1-2)
Effectuez une découpe sur la surface de travail selon les
dimensions nécessaires et le mode d'installation souhaité :
normal (a) ou à ras (b). Pour le mode d'installation à ras :
Tous les travaux de découpe sur la surface de travail doivent
■
être réalisés dans le magasin spécialisé.
Les découpes doivent être propres et précises, vu que le
■
chant de découpe est visible à la surface. La stabilité des
meubles doit également être garantie après les travaux de
découpe.
N'utilisez que des surfaces de travail spéciales, résistantes à
■
la température et à l'eau (pierre naturelle ou surface de travail
carrelée, par exemple).
Les meubles encastrables doivent pouvoir résister à des
■
températures allant jusqu'à 90 ºC.
Si la plaque de cuisson est électrique ou mixte (gaz et
électricité) et s'il n'y a pas de four dessous, placez un
séparateur de matériau non inflammable (p. ex. métal ou bois
contreplaqué) à 10 mm de la base de la plaque de cuisson.
Ainsi est empêché l'accès à la partie inférieure de celle-ci.Si la
plaque de cuisson est à gaz, il est recommandé de placer le
séparateur à la même distance.
Pour des surfaces de travail en bois, vernissez les surfaces de
découpe avec une colle spéciale, pour les protéger de
l'humidité.
Installation de l'appareil
A) Installation normale (fig. 3a)
Selon le modèle, le joint adhésif peut être placé d'usine. Si c'est
le cas, ne le retirez sous aucun prétexte ; le joint adhésif évite
les filtrations. Si le joint n'est pas placé d'usine, collez-le sur le
bord inférieur de la plaque de cuisson.
Pour la fixation de l'appareil au meuble d'encastrement :
Sortez les agrafes de la poche des accessoires et vissez-les
1.
dans la position indiquée en les laissant tourner librement.
Encastrez et centrez la plaque de cuisson.
2.
Appuyez sur ses extrémités jusqu'à ce qu'elle s'appuie sur tout
son périmètre.
Tournez les agrafes et serrez-les à fond.
3.
La position des agrafes dépend de l'épaisseur de la surface de
travail.
B) Installation à ras (fig. 3b)
Procédez à l'installation normale de l'appareil en veillant à ce
1.
qu'une rainure uniforme soit présente tout au long de son
périmètre. La plaque de cuisson doit être située légèrement en
dessous de la surface de travail.
Sur les plans de travail carrelés, montez les surfaces d'appui à
l'aide de baguettes résistant aux températures et à l'eau si
nécessaire.
Vérifiez le fonctionnement et la position de l'appareil.
2.
Remplissez la rainure entre le plan de travail et la plaque de
3.
cuisson à l'aide d'une colle de silicone conventionnelle
appropriée dans la couleur souhaitée.
Remarque : Le fait d'utiliser une colle de silicone non
appropriée sur des plans de travail en pierre naturelle peut
provoquer l'apparition de colorations qui ne pourront plus être
éliminées. La colle appropriée est disponible auprès de notre
