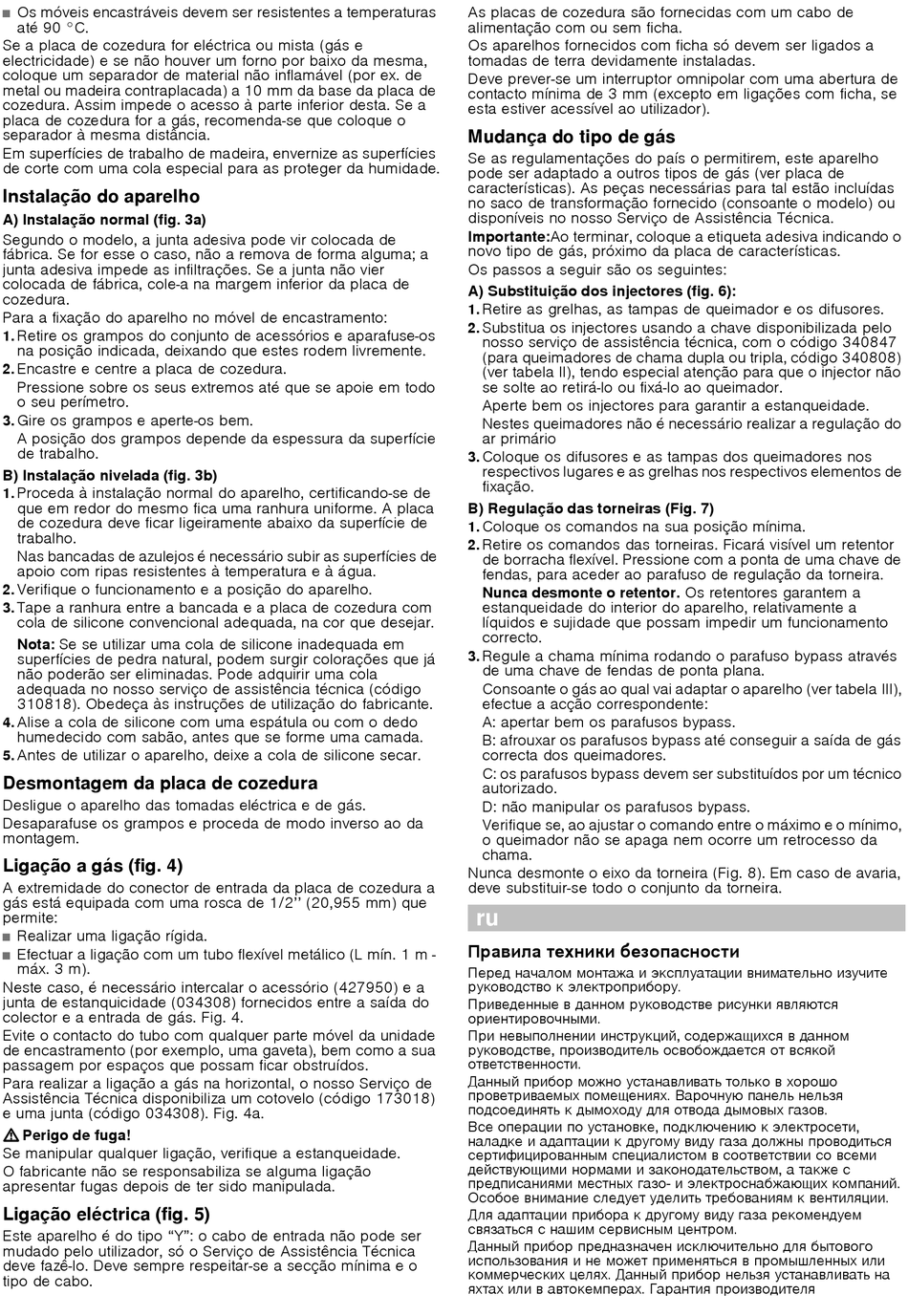

Os móveis encastráveis devem ser resistentes a temperaturas
■
até 90 °C.
Se a placa de cozedura for eléctrica ou mista (gás e
electricidade) e se não houver um forno por baixo da mesma,
coloque um separador de material não inflamável (por ex. de
metal ou madeira contraplacada) a 10 mm da base da placa de
cozedura. Assim impede o acesso à parte inferior desta. Se a
placa de cozedura for a gás, recomenda-se que coloque o
separador à mesma distância.
Em superfícies de trabalho de madeira, envernize as superfícies
de corte com uma cola especial para as proteger da humidade.
Instalação do aparelho
A) Instalação normal (fig. 3a)
Segundo o modelo, a junta adesiva pode vir colocada de
fábrica. Se for esse o caso, não a remova de forma alguma; a
junta adesiva impede as infiltrações. Se a junta não vier
colocada de fábrica, cole-a na margem inferior da placa de
cozedura.
Para a fixação do aparelho no móvel de encastramento:
Retire os grampos do conjunto de acessórios e aparafuse-os
1.
na posição indicada, deixando que estes rodem livremente.
Encastre e centre a placa de cozedura.
2.
Pressione sobre os seus extremos até que se apoie em todo
o seu perímetro.
Gire os grampos e aperte-os bem.
3.
A posição dos grampos depende da espessura da superfície
de trabalho.
B) Instalação nivelada (fig. 3b)
Proceda à instalação normal do aparelho, certificando-se de
1.
que em redor do mesmo fica uma ranhura uniforme. A placa
de cozedura deve ficar ligeiramente abaixo da superfície de
trabalho.
Nas bancadas de azulejos é necessário subir as superfícies de
apoio com ripas resistentes à temperatura e à água.
Verifique o funcionamento e a posição do aparelho.
2.
Tape a ranhura entre a bancada e a placa de cozedura com
3.
cola de silicone convencional adequada, na cor que desejar.
Nota: Se se utilizar uma cola de silicone inadequada em
superfícies de pedra natural, podem surgir colorações que já
não poderão ser eliminadas. Pode adquirir uma cola
adequada no nosso serviço de assistência técnica (código
310818). Obedeça às instruções de utilização do fabricante.
Alise a cola de silicone com uma espátula ou com o dedo
4.
humedecido com sabão, antes que se forme uma camada.
Antes de utilizar o aparelho, deixe a cola de silicone secar.
5.
Desmontagem da placa de cozedura
Desligue o aparelho das tomadas eléctrica e de gás.
Desaparafuse os grampos e proceda de modo inverso ao da
montagem.
Ligação a gás (fig. 4)
A extremidade do conector de entrada da placa de cozedura a
gás está equipada com uma rosca de 1/2'' (20,955 mm) que
permite:
Realizar uma ligação rígida.
■
Efectuar a ligação com um tubo flexível metálico (L mín. 1 m -
■
máx. 3 m).
Neste caso, é necessário intercalar o acessório (427950) e a
junta de estanquicidade (034308) fornecidos entre a saída do
colector e a entrada de gás. Fig. 4.
Evite o contacto do tubo com qualquer parte móvel da unidade
de encastramento (por exemplo, uma gaveta), bem como a sua
passagem por espaços que possam ficar obstruídos.
Para realizar a ligação a gás na horizontal, o nosso Serviço de
Assistência Técnica disponibiliza um cotovelo (código 173018)
e uma junta (código 034308). Fig. 4a.
: Perigo de fuga!
Se manipular qualquer ligação, verifique a estanqueidade.
O fabricante não se responsabiliza se alguma ligação
apresentar fugas depois de ter sido manipulada.
Ligação eléctrica (fig. 5)
Este aparelho é do tipo "Y": o cabo de entrada não pode ser
mudado pelo utilizador, só o Serviço de Assistência Técnica
deve fazê-lo. Deve sempre respeitar-se a secção mínima e o
tipo de cabo.
As placas de cozedura são fornecidas com um cabo de
alimentação com ou sem ficha.
Os aparelhos fornecidos com ficha só devem ser ligados a
tomadas de terra devidamente instaladas.
Deve prever-se um interruptor omnipolar com uma abertura de
contacto mínima de 3 mm (excepto em ligações com ficha, se
esta estiver acessível ao utilizador).
Mudança do tipo de gás
Se as regulamentações do país o permitirem, este aparelho
pode ser adaptado a outros tipos de gás (ver placa de
características). As peças necessárias para tal estão incluídas
no saco de transformação fornecido (consoante o modelo) ou
disponíveis no nosso Serviço de Assistência Técnica.
Importante:Ao terminar, coloque a etiqueta adesiva indicando o
novo tipo de gás, próximo da placa de características.
Os passos a seguir são os seguintes:
A) Substituição dos injectores (fig. 6):
Retire as grelhas, as tampas de queimador e os difusores.
1.
Substitua os injectores usando a chave disponibilizada pelo
2.
nosso serviço de assistência técnica, com o código 340847
(para queimadores de chama dupla ou tripla, código 340808)
(ver tabela II), tendo especial atenção para que o injector não
se solte ao retirá-lo ou fixá-lo ao queimador.
Aperte bem os injectores para garantir a estanqueidade.
Nestes queimadores não é necessário realizar a regulação do
ar primário
Coloque os difusores e as tampas dos queimadores nos
3.
respectivos lugares e as grelhas nos respectivos elementos de
fixação.
B) Regulação das torneiras (Fig. 7)
Coloque os comandos na sua posição mínima.
1.
Retire os comandos das torneiras. Ficará visível um retentor
2.
de borracha flexível. Pressione com a ponta de uma chave de
fendas, para aceder ao parafuso de regulação da torneira.
Nunca desmonte o retentor. Os retentores garantem a
estanqueidade do interior do aparelho, relativamente a
líquidos e sujidade que possam impedir um funcionamento
correcto.
Regule a chama mínima rodando o parafuso bypass através
3.
de uma chave de fendas de ponta plana.
Consoante o gás ao qual vai adaptar o aparelho (ver tabela III),
efectue a acção correspondente:
A: apertar bem os parafusos bypass.
B: afrouxar os parafusos bypass até conseguir a saída de gás
correcta dos queimadores.
C: os parafusos bypass devem ser substituídos por um técnico
autorizado.
D: não manipular os parafusos bypass.
Verifique se, ao ajustar o comando entre o máximo e o mínimo,
o queimador não se apaga nem ocorre um retrocesso da
chama.
Nunca desmonte o eixo da torneira (Fig. 8). Em caso de avaria,
deve substituir-se todo o conjunto da torneira.
