D) Fixation De L'unité De Contrôle À L'unité De Pompage - Renkforce RF-4604764 Bedienungsanleitung

• Retirez l'accu de l'unité de contrôle (voir chapitre précédent).
• Raccordez le chargeur (14) à l'accu (ill. 4), puis branchez la fiche sur une prise de courant compatible.
• Le voyant du chargeur reste allumé en rouge jusqu'à ce
que l'accu soit complètement rechargé. Une fois complè-
tement rechargé (environ 5 heures), le voyant passe au
vert.
• Débranchez le chargeur de la prise de courant et de l'accu
lorsqu'il est complètement rechargé.
d) Fixation de l'unité de contrôle à l'unité de pompage
Lors du montage de l'unité de contrôle sur l'unité de pompage (11), assurez-vous qu'il n'y a pas de tension
ou de torsion du cordon d'alimentation (21).
• Placez le joint (17) sur la sortie (16) de l'unité de pompage, puis placez le tuyau de récupération (18) au ras du
joint (ill. 5).
• Tournez l'écrou de montage (10) dans le sens des aiguilles d'une montre afin de fixer le tuyau de récupération à
l'unité de pompage (ill. 6 et 7).
• Pour desserrer, procédez dans l'ordre inverse.

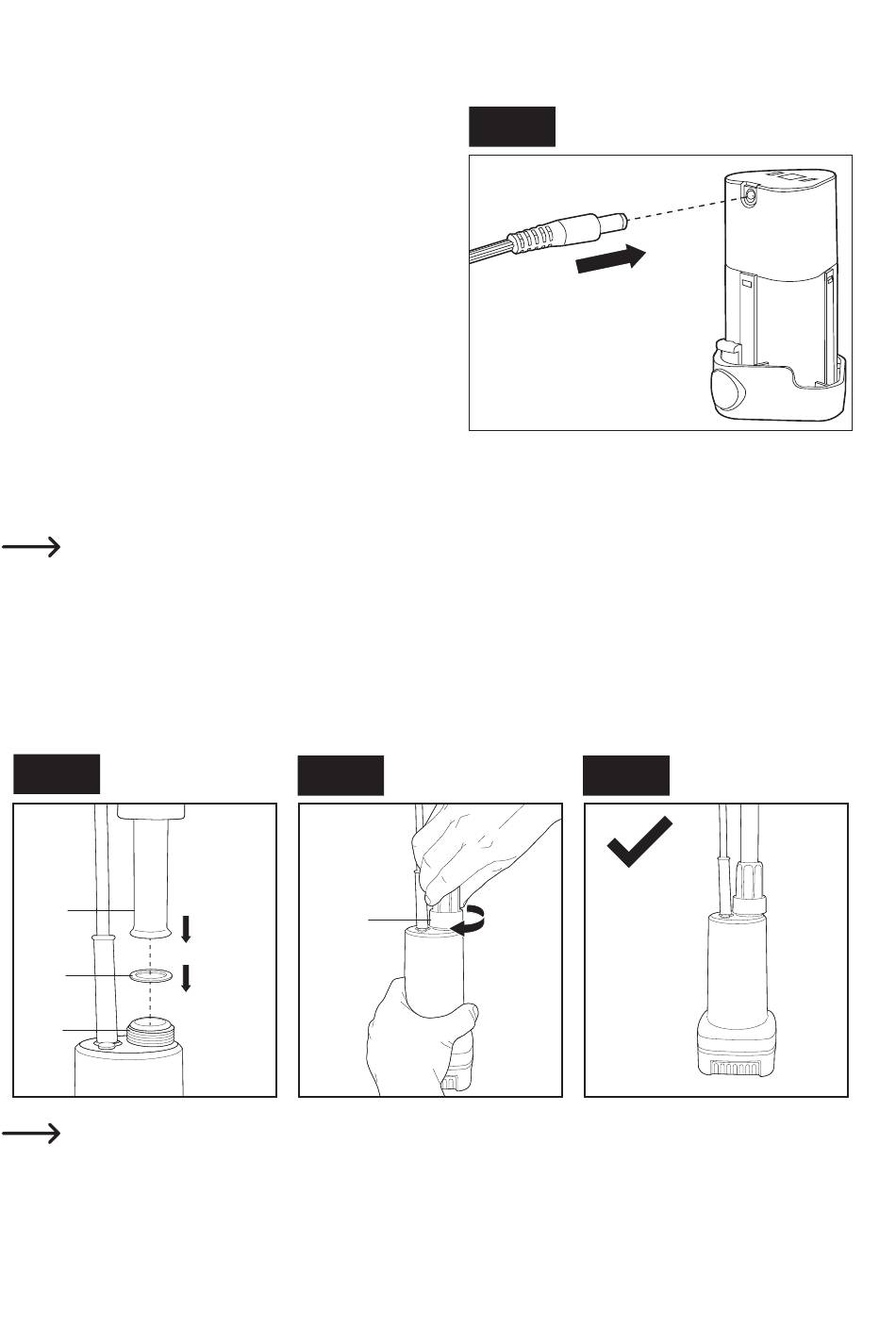

Ill. 5
18
17
16
Assurez-vous que le filtre anti-impuretés (12) est propre et que le boîtier du filtre (13) est correctement fixé
en le tournant dans le sens des aiguilles d'une montre pour le verrouiller en bas de l'unité de pompage.
