- Seite 1 Bedienungsanleitung Schwimmbadpumpe mit Filter (9000 l/h) Best.-Nr. 2302378 Seite 2 - 14 Operating Instructions Swimming pool pump with filter (9000 l/h) Item no. 2302378 Page 15 - 27...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................3 Symbol-Erklärung ..............................3 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ................................4 Sicherheitshinweise .............................5 a) Spezielle Warnhinweise..........................5 b) Allgemein ...............................5 c) Aufstellort, Anschluss ............................6 d) Betrieb ................................6 Bedienelemente ..............................8 Platzierung der Pumpe ............................9 Inbetriebnahme ..............................10 Außerbetriebnahme ............................11 10. Wartung und Reinigung .............................12 a) Filter reinigen ...............................12 b) Allgemein ..............................12 11. -
Seite 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 4: Bestimmungsgemäße Verwendung
3. Bestimmungsgemäße Verwendung Die Pumpe ist für die private Benutzung bestimmt. Das Produkt ist nicht für den Betrieb von Bewässerungen bzw. Bewässerungssystemen in Gewerben, Industrie oder öffentlichen Bereichen (z.B. Gartenanlagen) geeignet. Die Pumpe dient z.B. zum Befüllen oder Entleeren von Schwimmbädern/Swimmingpools. Als Förderflüssigkeit ist nur klares, sauberes Süßwasser zulässig. Die Temperatur der Förderflüssigkeit darf maximal +35 °C betragen. -
Seite 5: Sicherheitshinweise
5. Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie! a) Spezielle Warnhinweise • Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich... -
Seite 6: Aufstellort, Anschluss
c) Aufstellort, Anschluss • Betreiben Sie das Produkt so, dass es nicht von Kindern erreicht werden kann. • Der Einsatz des Produkts in der Nähe von Gartenteichen, Brunnen, Schwimmbecken, Springbrunnen o.ä. ist nur zulässig, wenn das Produkt über einen Fehlerstromschutzschalter (FI-Schutzschalter) mit einem Nennfehlerstrom von <= 30 mA betrieben wird. - Seite 7 • Das Produkt darf nicht unbeaufsichtigt betrieben werden. • Das Produkt darf nicht im Dauerbetrieb arbeiten. • Das Produkt darf nicht in oder in der Nähe von explosiven Flüssigkeiten oder Gasen benutzt werden, es besteht Explosionsgefahr! • Folgeschäden, die durch eine Fehlfunktion oder Störung an der Pumpe auftreten können, müssen durch geeignete Maßnahmen verhindert werden (z.B. Wasserstandsmelder, Sensoren, Alarmgeräte, Reserve- pumpe o.ä.).
-
Seite 8: Bedienelemente

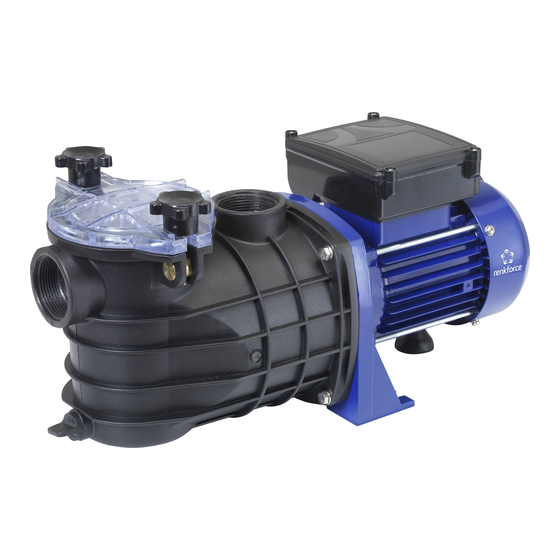

6. Bedienelemente 1 Auslassöffnung 2 2x Fixierschrauben für den Filterdeckel 3 Filterdeckel 4 Ansaugöffnung 5 Verschlusskappe zum Entleeren der Pumpe (für Aufbewahrung/Reinigung) 6 Standfuß (mit Öffnungen zum Festschrauben) 7 Netzkabel mit Netzstecker... -
Seite 9: Platzierung Der Pumpe
7. Platzierung der Pumpe • Stellen Sie die Pumpe auf eine flache, ebene, stabile, ausreichend große Fläche. Schützen Sie empfindliche Ober- flächen mit einer geeigneten Unterlage vor Kratzspuren, Druckstellen und ggf. austretendem Wasser. Die Pumpe muss immer auf der Unterseite stehend betrieben werden, aber niemals in anderen Betriebslagen. Platzieren Sie die Pumpe niemals in oder unter Wasser, es besteht Lebensgefahr durch einen elektrischen Schlag! Platzieren Sie die Pumpe niemals in einem überschwemmungsgefährdeten Bereich. Halten Sie einen Mindestabstand von 3,5 m zum Schwimmbad ein. -
Seite 10: Inbetriebnahme
8. Inbetriebnahme • Beachten Sie das Kapitel 7. • Trennen Sie die Pumpe von der Netzspannung, ziehen Sie den Netzstecker aus der Netzsteckdose. • Nehmen Sie den Filterdeckel ab. Lösen Sie dazu die beiden Fixierschrauben (2); drehen Sie sie nach links gegen den Uhrzeigersinn, bis sie sich nach außen schwenken lassen. Nun kann der Filterdeckel abgenommen werden (ggf. -
Seite 11: Außerbetriebnahme
9. Außerbetriebnahme Soll die Pumpe vom Schlauch getrennt werden (z.B. für eine Reinigung, eine Wartung oder beim Einlagern im Winter), so gehen Sie wie folgt vor: • Trennen Sie die Pumpe von der Netzspannung, ziehen Sie den Netzstecker aus der Netzsteckdose. • Lassen Sie den im Schlauchsystem bzw. der Pumpe befindlichen Überdruck ab, öffnen Sie ggf. vorhandene Ab- sperrventile. -
Seite 12: Wartung Und Reinigung
10. Wartung und Reinigung a) Filter reinigen • Der Filter kann Grobschmutz und die meisten anderen Verunreinigungen (z.B. Haare, Stofffasern o.ä.) vom Pum- penantrieb fernhalten. Kontrollieren Sie ihn regelmäßig, da mit steigender Verschmutzung die Förderleistung ab- nimmt. • Trennen Sie die Pumpe von der Netzspannung, ziehen Sie den Netzstecker aus der Netzsteckdose. • Lassen Sie den im Schlauchsystem bzw. der Pumpe befindlichen Überdruck ab, öffnen Sie ggf. vorhandene Ab- sperrventile. -
Seite 13: Beseitigung Von Störungen
12. Beseitigung von Störungen Mit der Pumpe haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssi- cher ist. Dennoch kann es zu Problemen und Störungen kommen. Beachten Sie deshalb folgende Informationen, wie Sie mögliche Störungen beheben können. Pumpe saugt nicht an • Öffnen Sie alle vorhandenen Absperrventile. -
Seite 14: Technische Daten
13. Technische Daten Betriebsspannung 220 - 240 V/AC, 50 Hz Schutzklasse Schutzart IPX4 Nennleistung (P1) 500 W Übertemperaturschutz Trockenlaufschutz nein Anschlusskabel H05RN-F, 3G0,75 mm², Länge ca. 1 m Förderhöhe max. 10 m Fördermenge (abhängig von der Förderhöhe) max. 9000 l/h Fördermittel Klares, sauberes Süßwasser Korngröße/Verschmutzungen max. 2,5 mm Fördermitteltemperatur... - Seite 28 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2020 by Conrad Electronic SE.
