REMEHA iSense Bedienungsanleitung
Digitaler schaltuhrthermostat
Vorschau ausblenden
Andere Handbücher für iSense:
- Bedienungsanleitung (168 Seiten) ,
- Installations- und wartungsanleitung (40 Seiten) ,
- Bedienungsanleitung (42 Seiten)
Verwandte Anleitungen für REMEHA iSense
Inhaltszusammenfassung für REMEHA iSense

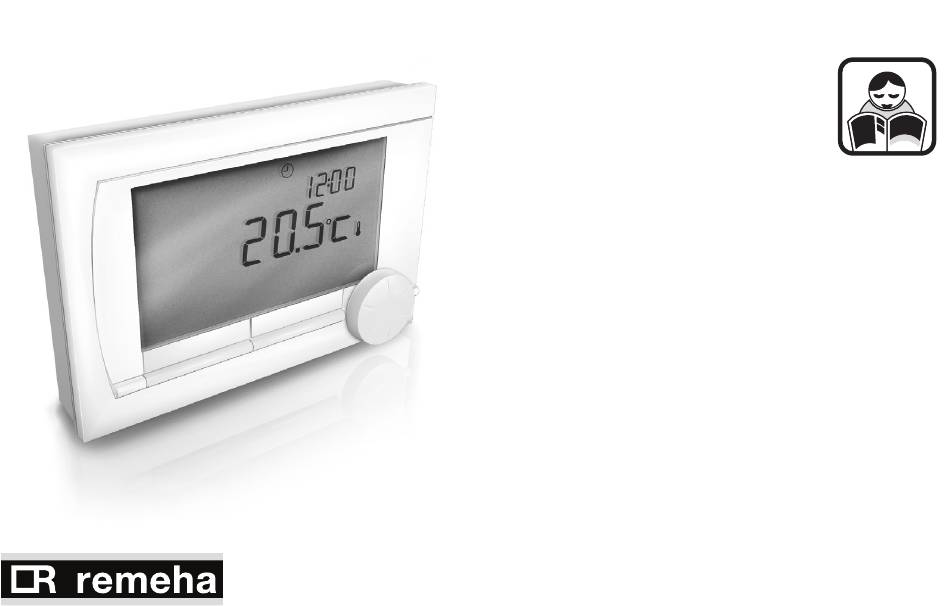

- Seite 1 Gebruikershandleiding User Guide Notice d’utilisation Bedienungsanleitung Digitale klokthermostaat Digital timer thermostat Thermostat numérique programmable Digitaler Schaltuhrthermostat iSense...
- Seite 74 Inhalt 6. Betrieb des Regler ......88 1. Einleitung ........... 75 6.1 Programm auswählen ......88 2. Übersicht..........75 6.2 Temperatur vorübergehend ändern ..88 6.3 Funktion Fremdwärme ......89 3. Installation ......... 76 6.4 Informationen ........90 3.1 Installationsort des Regler .....76 6.5 Anzeige des geschätzten 3.2 Installation und Anschluss .....77 Energieverbrauchs ........90 3.3 Installationsort des...
-
Seite 75: Einleitung
1. Einleitung Der iSense ist ein OpenTherm-Zeitschaltthermostat mit einer Reihe verbesserter Funktionen. Der Regler ist in zwei Versionen erhältlich: • iSense OpenTherm • iSense RF (kabellos), mit dem iBase RF-Sender (Basisstation) Dieses Handbuch deckt beide Versionen ab (OpenTherm und RF). Wenn sich Informationen nur auf eine der beiden Versionen beziehen, wird dies deutlich hervorgehoben. -
Seite 76: Installation
Die wichtigsten Piktogramme Piktogramme werden nicht angezeigt Zeitschaltprogramm aktiv Regler fordert Heizung an Ständig Tag Wärmeerzeuger an für Heißwasser Ständig Nacht Wärmeerzeuger an für Zentralheizung Frostschutz Gruppe 1 ausgewählt Sommerbetrieb Gruppe 2 ausgewählt Manuelle Bedienung Stromerzeugung Urlaubsprogramm Warnsymbole Warmwasseroptimierung deaktiviert Wasserdruck in der Anlage zu niedrig Aktuelle Raumtemperatur Allgemeines Warnsymbol... -
Seite 77: Installation Und Anschluss
Regler RF • Achten Sie darauf, dass der Abstand zwischen Regler und Geräten mit elektromagnetischer Strahlung, wie etwa schnurlosen Waschmaschinen, Wäschetrockner, Telefonen, Fernsehern, Computern, Mikrowellenherden usw., mindestens 1 Meter beträgt. • Bringen Sie der Regler so an, dass ein guter Empfang gewährleistet ist. Dabei müssen Sie berücksichtigen, dass metallhaltige Objekte den Empfang beeinträchtigen. - Seite 78 Die Polung braucht bei OpenTherm nicht beachtet zu werden; die Kabel können daher vertauscht werden. Gehen Sie dabei wie folgt vor: R000249-A (Nur Regler OpenTherm) Legen Sie ggf. drei LR6-Batterien in den Regler ein. Die Batterien werden nicht mitgeliefert. Die Batterien sorgen dafür, dass die Uhr weiterläuft, wenn der Kessel ausgeschaltet ist.
-
Seite 79: Installationsort Des Außentemperatursensors
3.3 Installationsort des Außentemperatursensors Ein Außentemperatursensor ist nicht im standardmäßigen Lieferumfang von Regler enthalten. Diesen Sensor benötigen Sie nur, wenn Sie die Heizungstemperatur witterungsgeführt regeln möchten. Weitere Informationen zum Anschließen eines Außentemperatursensors finden Sie in der Dokumentation des Kessels. 3.4 Raumtemperatursensor (nur Regler RF) Für den Regler RF ist ein optionaler RF-Raumtemperatursensor verfügbar. -
Seite 80: Standardeinstellung
4.2 Standardeinstellung Raumreglung Standardmäßig ist der Regler mit eine Raumregelung eingestellt. Das bedeutet, dass die Vorlauftemperatur des Zentralheizungswassers anhand der Temperatur geregelt wird, die in dem Raum herrscht, in dem der Regler installiert wurde. Eine witterungsgeführte Regelung ist auch moglich. d. h., eine Regelung anhand der Außentemperatur. Der Regler bestimmt die Vorlauftemperatur des Wassers anhand einer vorprogrammierten Heizkurve in Verbindung mit der Außentemperatur. -
Seite 81: Zeitschaltprogramm Erstellen Oder Ändern
• Normal: Hierbei handelt es sich um den Standardmodus. Die meisten Optionen, einschließlich des Zeitschaltprogramms, sind verfügbar. • Umfassend: In diesem Modus stehen Ihnen zwei Standard-Zeitschaltprogramme (A und B) zur Verfügung, Sie können weitere Einstellungen ändern und detailliertere Informationen anfordern. Den Benutzermodus können Sie über Menü... - Seite 82 Neues Zeitschaltprogramm erstellen 1. Wählen Sie Menü > Programm > Uhrenprog. > Neu. 2. Wählen Sie ein Ausgangsprogramm (Am WE zuhause, Mitte d. W. zuh. oder Immer zuhause). Nun können Sie auf Grundlage dieses Programms Ihr eigenes Zeitschaltprogramm erstellen. Drücken Sie zur Bestätigung die Taste C. 3.
- Seite 83 Vorhandenes Zeitschaltprogramm ändern 1. Wählen Sie Menü > Programm > Uhrenprog. > Ändern. 2. Gehen Sie zur Anzeige für den Tag, auf den Sie das Zeitschaltprogramm ändern wollen. Drücken Sie zur Bestätigung die Taste C. 3. Rufen Sie die Schaltzeit auf, die Sie ändern möchten. Drücken Sie zur Bestätigung auf Taste C.
-
Seite 84: Konstante Temperaturen Einstellen
5.3 Konstante Temperaturen einstellen Anstatt das Zeitschaltprogramm zu verwenden, können Sie auch die Raumtemperatur auf einen konstanten Wert einstellen. Über Menü > Programm lassen sich drei unterschiedliche konstante Temperaturen einstellen: • Tagestemperatur: Raumtemperatur tagsüber, gehört zum Programm Ständig Tag. • Nachttemperatur: Raumtemperatur bei Nacht, gehört zum Programm Ständig Nacht. -
Seite 85: Regelungsstrategie Einstellen
5.5 Regelungsstrategie einstellen Mit der Regler können Sie die Strategien zur Raumtemperatur- bzw. witterungsgeführten Regelung auf verschiedene Weise nutzen. Sie können eine Regelungsstrategie über Menü > Einstellungen > System > Kontrollstrat.. Beim Ausführen dieser Änderungen muss die Benutzerebene auf Umfassend eingestellt sein. (Siehe Abschnitt 5.1). - Seite 86 • Raumeinfluss: Ein Faktor, der die Verschiebung der Heizkurve beeinflusst. • Heizgrenze Tag: Außentemperatur, über der die Heizung während des Tages ausgeschaltet wird. Heizgrenze Tag wird angewendet, wenn die gewünschte Raumtemperatur höher als die Nachttemperatur ist, die über Menü > Programm > Nachttemperatur eingestellt wurde •...
-
Seite 87: Urlaubsprogramm Einstellen
Die Einstellungen der Heizkurve hängen in starkem Maße von der Konstruktion des Zentralheizungssystems und des Hauses ab. Das bedeutet, in dieser Hinsicht kann kein eindeutiger Rat erteilt werden. Die Heizkurve kann während der Verwendung optimiert werden. Die Heizkurve wird außerdem nach oben oder unten verschoben, wenn die Temperatur erhöht oder gesenkt wird. 5.6 Urlaubsprogramm einstellen Wenn Sie längere Zeit nicht zuhause sind, kann es sinnvoll sein, ein Urlaubsprogramm einzustellen. -
Seite 88: Betrieb Des Regler
6. Betrieb des Regler 6.1 Programm auswählen Über die Option Programmwahl in der Hauptanzeige können Sie eines der folgenden Programme auswählen: • Uhrenprogramm: Die Temperatur der Heizung wird nach dem von Ihnen eingestellten Zeitschaltprogramm geregelt. • Ständig Tag: Die Temperatur bleibt konstant auf der von Ihnen eingestellten Tagestemperatur. •... -
Seite 89: Funktion Fremdwärme
Wenn Sie keine Endzeit wählen und ein Zeitschaltprogramm aktiv war, wird das Zeitschaltprogramm beim nächsten Schaltpunkt wieder aktiv. Die manuelle Regelung wird dann deaktiviert. 3. Wählen Sie die Option Dauer, wenn Sie ein Enddatum für die manuell gewählte Temperatur einstellen möchten. Wählen Sie dieses Datum mit Dreh- und Drucktaste C. 4. -
Seite 90: Informationen
Um die Raumtemperatur in den übrigen Räumen weiter individuell zu regeln, können Sie die Heizkörper mit Thermostatventilen ausstatten (in Deutschland Pflicht). Die Funktion Fremdwärme sollte nur eingeschaltet werden, wenn die Temperatur des Regler anhand der Raumtemperatur geregelt wird. Damit die Raumtemperatur in dem Raum, in dem der Regler montiert ist, nicht zu sehr ansteigt, empfiehlt es sich, dort die Heizkörperventile zu schließen. -
Seite 91: Fehlermeldungen
7. Fehlermeldungen Eine Fehler- oder Wartungsmeldung kann wie folgt aussehen: Keine Verbindung Fehleranzeige zum Außen- temperatur- sensor Displaytext Menü Programmwahl R000251-02-A 7.1 Fehlermeldungen Fehlercode - F200 Keine Verbindung zum Außensensor. leuchten. Display text Keine Verbindung zum Außensensor.. Lösung Prüfen Sie die Verbindung des Kessels mit dem Außensensor. Fehlercode - F203 Fehler in der Verbindung zum Kessel leuchtet. - Seite 92 Fehlercode - F214 Fehlerhafte Messung der Raumtemperatur leuchtet. Display text Raumtemperatur liegt außerhalb des Messbereichs, oder Sensor ist defekt. Lösung Die Messung der Raumtemperatur ist fehlerhaft. Wenn die Raumtemperatur zwischen -5°C und 65°C beträgt, ist möglicherweise der Temperatursensor defekt. Benachrichtigen Sie den Installateur. Fehlercode - F215 Regler defekt leuchtet.
- Seite 93 Fehlercode - F216 Keine Verbindung mit der Basisstation (nur RF) leuchten. Display text Keine Kommunikation mit Basisstation. Lösung Prüfen Sie, ob das Basisstation am Kessel eingeschaltet ist und ordnungsgemäß funktioniert (ziehen Sie ggf. das Handbuch des Senders heran). Besteht keine Verbindung zwischen Regler und Basisstation, stellen Sie sie folgendermaßen wieder her: - Aktivieren Sie den Verbindungsmodus am Basisstation.
-
Seite 94: Wartungsmeldung
Fehleranzeige Wasserdruck zu niedrig leuchten. Display text Der Anlagenwasserdruck ist zu niedrig. Füllen Sie nach. Lösung Füllen Sie Wasser im Zentralheizungssystem nach. Weitere Informationen finden Sie in der Dokumentation des Kessels. Fehleranzeige E-code: Kesselfehler leuchtet. Display text Kesselstörung: Bitte lesen Sie d. Störcodetab. in der Bedienungsanl. Lösung Suchen Sie mit Hilfe des E-Codes in den zu regeln Geräten nach der Störung,z.B. -
Seite 95: Technische Daten
8. Technische Daten Abmessungen 96 x 144 x 34 (L x B x H) in mm Höhe ohne Tasten 96 x 144 x 25 (L x B x H) in mm Stromversorgung Regler OpenTherm Über OpenTherm Regler RF Über Batterien oder einzelnen 5-Volt-Wechselstromadapter Elektrischer Anschluss Regler OpenTherm OpenTherm-Datenübertragung (Anschluss für Niederspannungskabel) - Seite 96 Temperatur Raumtemperatur Messbereich: -5°C – 65°C Maximale Temperaturabweichung bei 20°C: 0,3°C Außentemperatur Die Erfassung erfolgt im Kessel und wird an den Regler übermittelt. Angaben zur Messgenauigkeit finden Sie in der Dokumentation des Kessels. Eingestellter 5 – 35°C Temperaturbereich Kalibrierungsoptionen Innen- und Außentemperatursensor: -5 bis +5 in Schritten von 0,5°C Steuerung Modulierende Temperaturregelung Die Regelung kann optimiert werden...
- Seite 97 Kabelloser Bereich Die Reichweite des Regler RF beträgt innerhalb von Gebäuden in (Regler RF) der Regel 30 Meter. Der Bereich ist je nach Situation unterschiedlich (siehe Absatz 3.1). Betrieb Menügeführt mit Hilfe von Drucktasten und einer Dreh- und Drucktaste Installation Mit Schrauben direkt an der Wand befestigen oder gemäß...
-
Seite 98: Erp Informationen
9. ErP Informationen 9.1 Produktdatenblatt Remeha - iSense iSense iSense RF Klasse Beitrag zur Raumheizungs-Energieeffizienz... - Seite 100 120171 - v.03 - 12042017 120171...
