REMEHA iSense Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. REMEHA Anleitungen
  4. Thermostate
  5. iSense
  6. Bedienungsanleitung

REMEHA iSense Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für iSense:
Inhaltsverzeichnis

Werbung

Quicklinks

i Sense
Klokthermostaat
Timer thermostat
Thermostat
à horloge
Zeitschaltthermostat
Gebruikershandleiding
User manual
Guide d'utilisation
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für REMEHA iSense

Inhaltszusammenfassung für REMEHA iSense

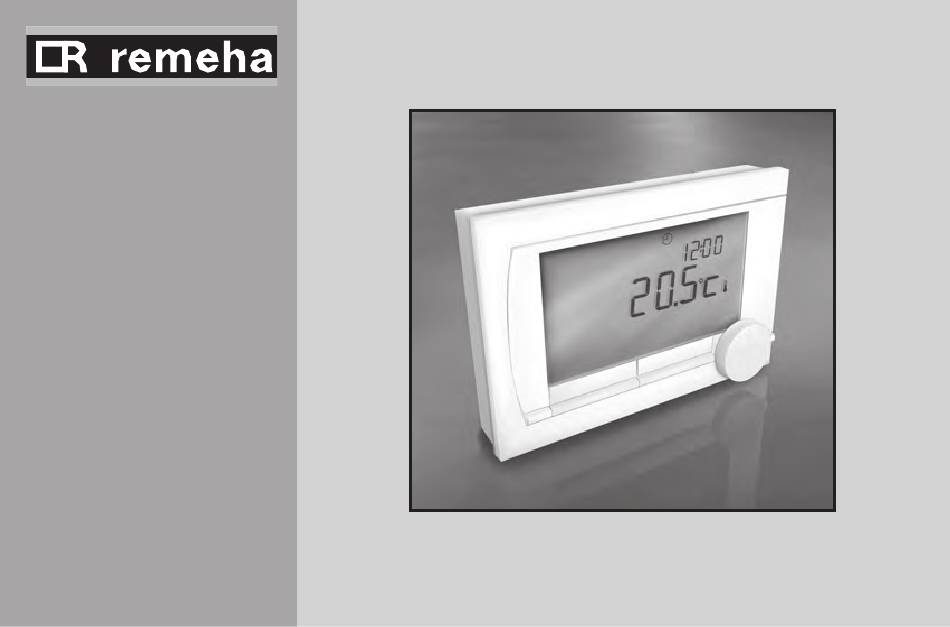

  • Seite 1 i Sense Klokthermostaat Timer thermostat Thermostat à horloge Zeitschaltthermostat Gebruikershandleiding User manual Guide d'utilisation Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    5.5 Urlaubsprogramm einstellen ..138 2. Übersicht ..........121 5.6 Sonstige Einstellungen ....139 2.1 Display ......... 122 6. Betrieb des iSense ......140 2.2 Tasten .......... 122 6.1 Programm auswählen ....140 3. Installation ......... 125 6.2 Temperatur vorübergehend 3.1 Installationsort des Regler ..

  • Seite 3: Einleitung

    Versionen beziehen, wird dies deutlich hervorgehoben. Eine vollständige Beschreibung des iSense von Remeha fi nden Sie in der Installations- und Wartungsanleitung. 2. Übersicht Der iSense ist menügeführt, deshalb ist die Bedienung sehr einfach: Er besitzt nur drei Tasten. Display Menü Programmwahl...
  • Seite 4 2.1 Display Piktogramme Uhrzeit Temperatur Textfeld- menüs Funktionstaste A Funktionstaste B Menü Programmwahl T000060-06-A Die wichtigsten Piktogramme Piktogramme werden nicht angezeigt Zeitschaltprogramm aktiv Regler fordert Heizung an Ständig Tag Wärmeerzeuger an für Heißwasser Ständig Nacht Wärmeerzeuger an für Zentralheizung Frostschutz Sommerbetrieb Warnsymbole Manuelle Bedienung...
  • Seite 5 2.2 Tasten Die Funktionen von Taste A und Taste B hängen davon ab, welche Aufgabe Sie gerade ausführen. Die Funktion wird auf dem Display direkt über den Tasten angezeigt. T000059-06-B Taste C ist eine Dreh- und Drucktaste. Durch Drücken bestätigen Sie eine Auswahl, z. B. von Menüpunkten.

  • Seite 6: Installationsort Des Regler

    Computern, Mikrowellenherden usw., mindestens 1 Meter beträgt. • Bringen Sie iSense so an, dass ein guter Empfang gewährleistet ist. Dabei müssen Sie berücksichtigen, dass metallhaltige Objekte den Empfang beeinträchtigen. Dazu gehören stahlarmierter Beton, Spiegel und Fenster mit Metallbeschichtung, Isolierfolien usw.
  • Seite 7 Kabellose Reichweite des iSense RF Die Reichweite des iSense RF beträgt innerhalb von Gebäuden in der Regel 30 Meter. Hinweis! Hierbei handelt es sich um einen ungefähren Wert. Die tatsächliche Reichweite des RF-Signals hängt stark von den Gegebenheiten vor Ort ab. Bedenken Sie, dass die Anzahl der Wände und Decken (Metall oder andere Baustoffe) den Empfang (erheblich) beeinträchtigen kann.

  • Seite 8: Installation Und Anschluss

    3.2 Installation und Anschluss Folgendes muss ausgeführt werden, bevor Sie den iSense installieren und anschließen: • Passen Sie den Kessel so an, dass ein OpenTherm-Thermostat angeschlossen werden kann. • Schalten Sie den Kessel aus. Anweisungen hierzu fi nden Sie in der Dokumentation des Kessels.

  • Seite 9: Installationsort Des Außentemperatursensors

    Power verfügen, funktioniert die Hintergrundbeleuchtung des T001042-B iSense auch ohne Batterien. (nur iSense RF) Legen Sie 3 AA-Batterien in den Regler ein. Sie sind für den Betrieb von iSense RF erforderlich. Die eingestellten Programme werden gespeichert, wenn der Kessel oder der iSense ausgeschaltet sind (selbst wenn keine Batterien vorhanden sind).

  • Seite 10: Vor Der Ersten Inbetriebnahme

    Zentralheizungswassers anhand der Temperatur geregelt wird, die in dem Raum herrscht, in dem der iSense installiert wurde. Am besten bringen Sie den iSense deshalb an einer Innenwand in dem Raum an, in dem Sie sich am meisten aufhalten, beispielsweise im Wohnzimmer.

  • Seite 11: Einstellung

    Das Zeitschaltprogramm können Sie selbstverständlich an Ihre eigenen Wünsche anpassen. Siehe Kapitel 5. 5. Einstellung 5.1 Drei Benutzermodi Der iSense bietet drei Benutzermodi: • Einfach: In diesem Modus wird kein Zeitschaltprogramm verwendet. Sie können die Temperatur am Thermostat nur manuell einstellen.

  • Seite 12: Zeitschaltprogramm Erstellen Oder Ändern

    Programm lässt sich für jeden Wochentag gesondert einstellen. Sie können das Standard- Zeitschaltprogramm anpassen oder ein völlig neues Programm eingeben. Der iSense beginnt in der Standardeinstellung bereits vor dem eingestellten Zeitpunkt mit dem Vorwärmen, damit der Raum zum richtigen Zeitpunkt die gewünschte Temperatur hat.
  • Seite 13 Eine solche Übersicht kann wie folgt aussehen: Zeit 7:00 9:00 11:00 13:00 15:00 17:00 19:00 21:00 23:00 0:00 T001003-06-A Am Ende dieser Anleitung fi nden Sie eine Vorlage, in die Sie Ihr eigenes Zeitschaltprogramm eintragen können.
  • Seite 14 Neues Zeitschaltprogramm erstellen 1. Wählen Sie Menü > Programm > Uhrenprog. > Neu. 2. Wählen Sie ein Ausgangsprogramm „Immer zuhause“, „Mitte der Woche zuhause„, „Am Wochenende zuhause“. Nun können Sie auf Grundlage dieses Programms Ihr eigenes Zeitschaltprogramm erstellen. Drücken Sie zur Bestätigung die Taste C. 3.
  • Seite 15 Vorhandenes Zeitschaltprogramm ändern 1. Wählen Sie Menü > Programm > Uhrenprog. > Ändern. 2. Gehen Sie zur Anzeige für den Tag, auf den Sie das Zeitschaltprogramm ändern wollen. Drücken Sie zur Bestätigung die Taste C. 3. Rufen Sie die Schaltzeit auf, die Sie ändern möchten. Drücken Sie zur Bestätigung auf Taste C.

  • Seite 16: Konstante Temperaturen Einstellen

    5.3 Konstante Temperaturen einstellen Anstatt das Zeitschaltprogramm zu verwenden, können Sie auch die Raumtemperatur auf einen konstanten Wert einstellen. Über Menü > Programm lassen sich drei unterschiedliche konstante Temperaturen einstellen. • Tagestemperatur: Raumtemperatur tagsüber, gehört zum Programm „Ständig Tag“. • Nachttemperatur: Raumtemperatur bei Nacht, gehört zum Programm „Ständig Nacht“.

  • Seite 17: Regelungsstrategie Einstellen

    5.4 Regelungsstrategie einstellen Mit iSense können Sie die Strategien zur Raumtemperatur- bzw. witterungsgeführten Regelung auf verschiedene Weise nutzen. Sie können eine Regelungsstrategie über Menü > Einstellungen > System > Kontrollstrat. auswählen. Spezifi sche Einstellungen für witterungsgeführte Regelung Wenn Sie eine witterungsgeführte Regelungsstrategie gewählt haben, stehen über Menü >...
  • Seite 18 • Raumeinfl uss: Ein Faktor, der die Verschiebung der Heizkurve beeinfl usst • Heizgrenze Tag: Außentemperatur, über der die Heizung während des Tages ausgeschaltet wird. „Heizgrenze Tag“ wird angewendet, wenn die gewünschte Raumtemperatur höher als die Nachttemperatur ist, die über Menü > Programm > Nachttemperatur eingestellt wurde. •...
  • Seite 19 Heizkurve – ein Beispiel Klima Steigerung der Raumtemperatur am Tage Gewünschte Raumtemperatur am Tage: 20 °C Gewünschte Raumtemperatur Basis nachts: 15 °C Außentemperatur (°C) T001032-06-A Siehe auch „Heizgrenze Tag“/„Heizgrenze Nacht“ 12.4 Die Einstellungen der Heizkurve hängen in starkem Maße von der Konstruktion des Zentralheizungssystems und des Hauses ab.

  • Seite 20: Urlaubsprogramm Einstellen

    5.5 Urlaubsprogramm einstellen Wenn Sie längere Zeit nicht zuhause sind, kann es sinnvoll sein, ein Urlaubsprogramm einzustellen. Dieses Programm sorgt während des eingestellten Zeitraums für eine konstante Temperatur im Haus. Die Temperatur stellen Sie selbst ein. Ein Urlaubsprogramm wird automatisch um 0:00 Uhr am Startdatum aktiv und endet um 0:00 Uhr am Enddatum.

  • Seite 21: Sonstige Einstellungen

    Wenn das Leitungswasser vorgewärmt ist, steht schneller Warmwasser zur Verfügung. • DIGI input: Über einen digitalen Eingang lassen sich die Aufgaben von iSense mit einem externen Modul steuern, beispielsweise bei Überstunden. • Fünf verschiedene Regelungsstrategien, auf Basis von Raumregelung und/oder witterungsgeführter Regelung.

  • Seite 22: Betrieb Des Isense

    6. Betrieb des iSense 6.1 Programm auswählen Über die Option Programm in der Hauptanzeige können Sie eines der folgenden Programme auswählen: • Uhrenprog.: Die Temperatur der Heizung wird nach dem von Ihnen eingestellten Zeitschaltprogramm geregelt. • Tagestemperatur: Die Temperatur bleibt konstant auf der von Ihnen eingestellten Tagestemperatur.

  • Seite 23: Funktion Fremdwärme

    Zur Deaktivierung der manuellen Einstellung wählen Sie die Option Fortsetzung Prog. 6.3 Funktion Fremdwärme Erreicht die Temperatur in dem Raum, in dem der iSense montiert ist, den gewünschten Wert, schaltet die Zentralheizung ab. Dieser Fall kann eintreten, wenn ein offener Kamin vorhanden ist oder viele Personen anwesend sind.
  • Seite 24 Damit die Raumtemperatur in dem Raum, in dem der iSense montiert ist, nicht zu sehr ansteigt, empfi ehlt es sich, dort die Heizkörperventile zu schließen. Bei Verwendung des Außentemperatursensors schaltet der Regler auf witterungsgeführte Regelung um. 6.4 Informationen Über Menü > Informationen können Sie Betriebsinformationen über die Zentralheizung abrufen, wie zum Beispiel den Wasserdruck im Zentralheizungssystem und verschiedene Temperaturen.

  • Seite 25: Fehlermeldungen

    7.1 Fehlermeldungen F200: Keine Verbindung zu Außensensor Fehleranzeige Fehlercode F200 leuchten. Displaytext Keine Verbindung zum Außensensor. Lösung Prüfen Sie die Verbindung des Kessels mit dem Außentemperatursensor. T001014-06-A F203: Fehler in der Verbindung zum Kessel Fehleranzeige Fehlercode F203 leuchtet. Displaytext Kommunikationsfehler. Überprüfen Sie die Verbindung. Lösung Prüfen Sie die Verbindung zum Kessel.
  • Seite 26 F214: Fehlerhafte Messung der Raumtemperatur Fehleranzeige Fehlercode F214 leuchtet. Displaytext Raumtemperatur liegt außerhalb des Messbereichs, oder Sensor ist defekt. Lösung Die Messung der Raumtemperatur ist fehlerhaft. Wenn die Raumtemperatur zwischen -5 °C und 65 °C beträgt, ist möglicherweise der Temperatursensor defekt. Benachrichtigen Sie den Installateur.
  • Seite 27 Aktivieren Sie den Verbindungsmodus am iBase. Anweisungen hierzu finden Sie in der Dokumentation von iBase. Wählen Sie am iSense Menü > Einstellungen > Benutzer > Verbindung. Wird das Problem dadurch nicht behoben, suchen Sie einen anderen Standort für iSense und/oder iBase, oder entfernen Sie „Hindernisse“, die das HF-Signal...
  • Seite 28 Wasserdruck zu niedrig Fehleranzeige Aktueller Wasserdruck leuchten. Displaytext Der Wasserdruck im Zentralheizungssystem ist zu niedrig. Lösung Füllen Sie Wasser im Zentralheizungssystem nach. Weitere Informationen finden Sie in der Dokumentation des Kessels. T001011-06-A E-Code: Kesselfehler Fehleranzeige E-Code leuchtet. Displaytext Kesselfehler. Lesen Sie die Störcodetabelle in der Bedienungsanleitung des Kessels. Lösung Suchen Sie mit Hilfe des E-Codes in der Dokumentation des Zentralheizungskessels nach der Störung.

  • Seite 29: Wartungsmeldung

    Batterien im Regler sind leer Fehleranzeige leuchten. Displaytext Lösung Die Batterien sind fast leer. Wechseln Sie die drei AA-Batterien. T001016-06-A 7.2 Wartungsmeldung Service am Kessel erforderlich Fehleranzeige Displaytext Wartungsdienst Typ A, B oder C erforderlich. Benachrichtigen Sie den Installateur. leuchtet. Lösung Wenden Sie sich an den Installateur, um eine Wartung am Zentralheizungskessel ausführen zu lassen.

  • Seite 30: Probleme Und Lösung

    8. Probleme und Lösungen Problem Die Zentralheizung springt morgens zu früh an. Lösung Passen Sie die Einstellung „Max. Vorwärmzeit“ an (siehe Installations- und Wartungsanleitung). Unter Umständen ist das Haus dadurch nicht rechtzeitig warm genug. Problem Das Haus ist nicht rechtzeitig warm. Lösung - Drehen Sie das Heizkörperventil beim Aufwärmen des Heizkörpers weiter auf.
  • Seite 31 Problem Das Haus ist zu warm. Lösung Witterungsgeführte Regelung bedeutet, dass die gemessene Raumtemperatur nicht berücksichtigt wird. Beheben Sie das Problem mit einer der folgenden Möglichkeiten: - Stellen Sie die Thermostatventile der Heizkörper ordnungsgemäß ein. - Senken Sie die Heizkurve (siehe Installations- und Wartungsanleitung). - Ändern Sie die Regelungsstrategie (siehe Installations- und Wartungsanleitung).
  • Seite 32 Problem Es dauert zu lang, bis das Warmwasser heiß wird. Lösung - Kessel: Möglicherweise ist die Warmwasseroptimierung deaktiviert. In diesem Fall wird das Symbol auf dem Display angezeigt. Regeln Sie die Funktion Optimierung mit der Einstellung Optimierung (siehe Installations- und Wartungsanleitung). - Kessel: Möglicherweise wird der Kessel zu spät erhitzt.
  • Seite 33 Problem Der Kessel beginnt nachts mit dem Heizen des Hauses oder des Warmwassers, selbst wenn der Regler auf Niedrig eingestellt ist. Lösung - Witterungsgeführte Regelung (AT-Einstellung) bedeutet, dass der Kessel durch die Außentemperatur geregelt wird. Dies kann durch Einstellung der Option Heizgrenze Nacht oder die Wahl einer anderen Regelungsstrategie vermieden werden.
  • Seite 34 (siehe Installations- und Wartungsanleitung). T001025-06-A Problem Das Display funktioniert nicht. Lšsung iSense Open Therm Prüfen Sie, ob die Verkabelung intakt ist und der Stecker des Kessels in der Wandsteckdose steckt. Legen Sie (volle) Batterien ein. T001026-06-A Problem Die Hintergrundbeleuchtung des Displays funktioniert nicht.

  • Seite 35: Technische Daten

    Höhe ohne Tasten 96 x 144 x 25 (L x B x H) in mm Stromversorgung iSense OpenTherm über OpenTherm iSense RF über Batterien oder einzelnen 5-Volt-Wechselstromadapter Elektrischer Anschluss iSense OpenTherm OpenTherm-Datenübertragung. Anschluss für Niederspannungskabel iSense RF bidirektionale sichere Kommunikation Batterien 3 x AA-Batterien.
  • Seite 36 Die Erfassung erfolgt im Kessel und wird an den Regler übermittelt. Angaben Außentemperatur zur Messgenauigkeit finden Sie in der Dokumentation des Kessels. Eingestellter Temperaturbereich 5 – 35 °C Kalibrierungsoptionen Innen- und Außentemperatursensor: -5 bis +5 in Schritten von 0,5 °C Steuerung Modulierende Temperaturregelung Die Regelung kann optimiert werden Raumregelung Überschreitung: maximal 1 °C nach Vorwärmen...
  • Seite 37 Einstellungsgenauigkeit Temperatur: 0,5 °C. Zeitschaltprogramm: 10 Minuten Kabelloser Bereich Die Reichweite des iSense RF beträgt innerhalb von Gebäuden in der Regel (iSense RF) 30 Meter. Der Bereich ist je nach Situation unterschiedlich (siehe Absatz 3.1) Betrieb Menügeführt mit Hilfe von Drucktasten und einer Dreh- und Drucktaste Mit Schrauben direkt an der Wand befestigen oder gemäß...

  • Seite 38: Anhang: Vorlage Für Zeitschaltprogramm

    Anhang: Vorlage für Zeitschaltprogramm Zeit Zeit 0 0 : _ _ 1 2 : _ _ 0 1 : _ _ 1 3 : _ _ 0 2 : _ _ 1 4 : _ _ 0 3 : _ _ 1 5 : _ _ 0 4 : _ _ 1 6 : _ _...
  • Seite 42 120171 - 160209...
