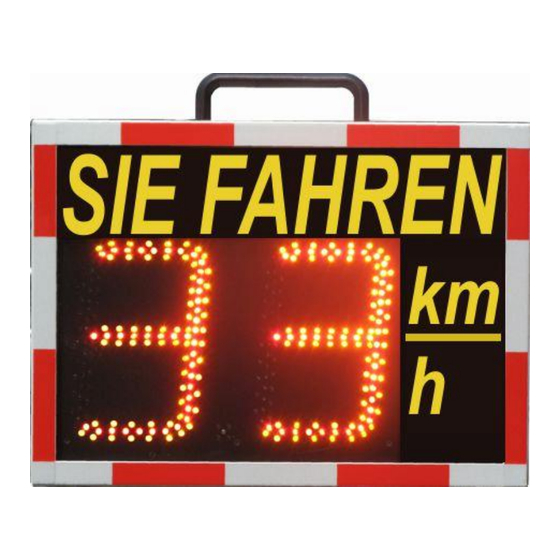

- Seite 1 Bedienungsanleitung viasis BASIC viasis BASIC D Version 2.1 vom 13. Juni 2018 Campusallee 1 traffic D-51379 Leverkusen controlling Tel. +49 - (0)2171 - 50 49 30 gmbh Fax. +49 - (0)2171- 50 49 50 Email: info@viatraffic.de Internet: http://www.viatraffic.de/...
-
Seite 2: Inhaltsverzeichnis
BASIC D Aufstellung, Befestigung und Ausrichtung Horizontale Ausrichtung Gegenverkehr Querverkehr Elektrische Inbetriebnahme Datenverbindung viasis BASIC D und Computer Systemvoraussetzungen für viagraph Installation und Deinstallation von viagraph Aufbau der seriellen RS232 Datenverbindung Datenverbindung über einen USB-RS232 Adapter Viasis BASIC D Einstellungen ändern 6.5.1 Zeit und Datum... - Seite 3 Fehlerbehebung beim viasis Transportschäden Versandvorbereitung/Rücksendung/Altgeräte-Entsorgung CE-Konformität, Zulassung und Registrierung Zulassung und Registrierung CE Konformitätserklärung 10 Anhang 10.1 Zubehörliste viasis BASIC 10.2 RS232 Schnittstellenbelegung 10.3 Technische Daten Relais (optional) 10.4 Technische Daten MOSFET Transistor (optional) 10.5 Technische Daten viasis BASIC und BASIC D...
-
Seite 4: Allgemeine Hinweise
BASIC und viasis BASIC D traffic controlling gmbh 1 Allgemeine Hinweise 1.1 Sicherheit, Haftung und Gewährleistung Vor Inbetriebnahme des Geräts ist die Bedienungsanleitung unbedingt zu lesen. Geben Sie das Gerät nur mit Bedienungsanleitung an andere Personen weiter. Das Gerät darf nur durch Fachpersonal geöffnet werden. -
Seite 5: Lieferumfang Und Benötigtes Zubehör
4. Bedienungsanleitung, Datenübertragungs- und Auswertesoftware auf Datenträger (CD/DVD oder USB-Speicherstick) 5. Serielles Schnittstellenkabel, ca. 4 m lang Für den Betrieb des viasis BASIC benötigen Sie in der Regel noch folgendes Zubehör: Mastbefestigung oder Stativ 12Volt Blei-Gel Akku Ladegerät für Blei-Gel Akku Dieses und weiteres Zubehör finden Sie im Anhang 10.1 - Zubehörliste. -
Seite 6: Aufstellung, Befestigung Und Ausrichtung
Sollte Ihr PC oder Laptop über keine serielle RS232 Schnittstelle verfügen, kann ein serieller USB-RS232 Adapter bei uns bezogen werden, siehe Anhang 10.1 – Zubehörliste. Die Messdaten des viasis BASIC D lassen sich mit der gelieferten Software unter Windows XP/Vista/7/8 und 10, tabellarisch und grafisch auswerten. -
Seite 7: Horizontale Ausrichtung
BASIC und viasis BASIC D traffic controlling gmbh Horizontale Ausrichtung Die horizontale Ausrichtung erfolgt durch Drehen der Anlage am Montagemast. Eine für die Reichweite optimale Ausrichtung hängt von den lokalen Gegebenheiten ab. Abbildung 2: Anzeige mit Messwinkel zur Fahrbahn gedreht Zunächst sollte die Anzeige parallel zur Fahrbahn ausgerichtet werden und kann bis zu... -
Seite 8: Elektrische Inbetriebnahme
BASIC und viasis BASIC D traffic controlling gmbh muss die Distanz zwischen Anzeigeeinheit und Querverkehr erhöht werden oder beim viasis BASIC D die Reichweite reduziert werden, siehe Kapitel 6.5.2. 5 Elektrische Inbetriebnahme Öffnen beide Klemmen Akkukastens Deckel, entnehmen Sie ggf. das eingelegte Zubehör. -
Seite 9: Datenverbindung Viasis Basic D Und Computer
BASIC und viasis BASIC D traffic controlling gmbh 6 Datenverbindung viasis BASIC D und Computer Systemvoraussetzungen für viagraph Für die erfolgreiche Installation und Ausführung der mitgelieferten Auswerte- und Kommunikationssoftware „viagraph“, müssen folgende Mindestvoraussetzungen erfüllt sein: Betriebssysteme Windows XP/Vista/7/8 oder 10 280 MB freier Speicherplatz auf der Festplatte Bildschirmauflösung mindestens 1024 x 768 Pixel... -
Seite 10: Aufbau Der Seriellen Rs232 Datenverbindung
Verbindung zu einem Abbildung 6: Viagraph Startfenster Via Gerät aufgebaut werden kann. Wurde die Verbindung erfolgreich aufgebaut, erscheint das viasis Hauptmenü im viagraph Verbindungsfenster, siehe auch Abbildung 7. Abbildung 7: viasis BASIC Einschaltmeldung und Hauptmenü Seite 7 von 28... -
Seite 11: Datenverbindung Über Einen Usb-Rs232 Adapter
BASIC und viasis BASIC D traffic controlling gmbh Nach einem Mausklick ins weiße Terminalfenster können Sie über die Tastatur Ihres Computers jetzt Eingaben im viasis Menüsystem machen. Vom viasis gesendete Meldungen und Menüs werden dann im Terminalfenster angezeigt. Die Schaltfläche „Daten auslesen“ erscheint aktiviert und kann zu diesem Zweck angeklickt werden. -
Seite 12: Viasis Basic D Einstellungen Ändern
Schnittstellenkabel, schließen Sie die Batterie an und gehen Sie weiter wie in Kapitel 6.3 vor. Viasis BASIC D Einstellungen ändern Durch Eingabe der Auswahlnummern 1 bis 4 im viasis BASIC D Hauptmenü des viagraph Ein/ -Ausgabefenster, siehe Abbildung 7, erreichen sie die zugehörigen Untermenüs. -
Seite 13: Radar Reichweite
6.5.2 Radar Reichweite Die Erfassungsreichweite des viasis BASIC von rund 90 Meter (bei PKW), kann in 16 Stufen herunter gesetzt werden. Dies wird durch die Änderung der Signalverstärkung des Empfangssignals erreicht. Voreingestellt ist Stufe 16 entsprechend maximaler Reichweite. Pro Stufe wird die vorhergehende Reichweite um ca. -
Seite 14: Schwelle Rote Led Anzeige
6.5.6 Relais (optional) Zum Steuern externer Geräte in Abhängigkeit der gemessenen Fahrzeuggeschwindigkeiten, kann das viasis BASIC D mit bis zu 5 Schaltrelais oder elektronischen MOSFET Schaltern bestellt werden. Wird die Einstellung „8. Relais“ aufgerufen, erhalten Sie ein Untermenü, in dem Sie für jedes installierte Relais eine Geschwindigkeits-Schaltschwelle festlegen können:... -
Seite 15: Online Messung
BASIC und viasis BASIC D traffic controlling gmbh Die Eingabe der Geschwindigkeitswerte der Schaltschwellen in aufsteigender Reihenfolge führt zum Schalten aller Relais, sofern das Fahrzeug schneller ist als der höchste Geschwindigkeitswert. Sind die Schaltschwellen bspw. wie folgt gesetzt: 1. Relais Schaltschwelle = 5 km/h 2. -
Seite 16: Datenspeicher
Datenspeicher Das viasis BASIC D wird mit einem 2 Megabyte großen nichtflüchtigen Flash-Datenspeicher geliefert. Der Datenerhalt für diesen Speichertyp ist mit 10 Jahren angegeben. Die Geschwindigkeitsdaten werden minütlich mit Datum und Uhrzeit in den Flash-Speicher übertragen. Bei einer Messdauer von weniger als 1 Minute kann trotz angezeigter Geschwindigkeiten, die Anzahl ausgegebener Messdaten Null sein. -
Seite 17: Überprüfen Und Löschen Gespeicherter Messdaten
Auswahl 1 für Datenausgabe im Hauptmenü erfolgen, siehe Abbildung 7, Kapitel 6.3. Das viasis BASIC D zeigt zunächst die Anzahl der gespeicherten Messwerte an. Sind keine Werte abgespeichert kehrt es mit folgender Meldung sofort ins Hauptmenü zurück Anzahl Messwerte: 0 Ansonsten erhalten Sie die Anzahl gespeicherter Messwerte und es folgt die Meldung: Viasis Daten auslesen Button drücken! - Seite 18 Eine Funktionsprüfung der Lithium-Pufferbatterie der Echtzeituhr ist nicht möglich. Sollte das viasis BASIC D seine Zeiteinstellung nach Abklemmen der Hauptbatterie verlieren, so kann diese interne Batterie entladen sein. - Der Batterie Test (Hauptbatterie) ermöglicht die Abfrage der Spannung des Blei-Gel-Akkus und die Beurteilung seines Ladezustands.
-
Seite 19: Technische Eigenschaften
BASIC und viasis BASIC D traffic controlling gmbh - Die Testfunktion Relais erlaubt es die im Menü Einstellungen eingegebene Kombination der Geschwindigkeitswerte der Relais Schaltschwellen zu testen. Zu diesem Zweck werden Sie aufgefordert eine fiktive Fahrzeug-Geschwindigkeit einzugeben: Test-Geschwindigkeit = 30 Weiter mit <Return>... -
Seite 20: Messwinkel
BASIC und viasis BASIC D traffic controlling gmbh Messwinkel Der Winkel des Detektors zur Bewegungsachse der Fahrzeuge hat entscheidenden Einfluss auf die gemessene Geschwindigkeit. Mikrowellendetektoren und alle physikalisch auf dem Dopplerprinzip basierenden Messsysteme (Doppler-Laser, -Infrarot) messen nicht die absolute Geschwindigkeit eines Objektes, sondern die relative Geschwindigkeit, d. h. die Geschwindigkeit mit der sich das Objekt bezüglich der Strahlachse des Detektors bewegt. -
Seite 21: Anzeigefrequenz
Da bei großer Umgebungshelligkeit (starke Sonneneinstrahlung) die LED-Ziffern mit größter Leuchtstärke abstrahlen, tritt dabei auch der größte Verbrauch an elektrischer Leistung auf. Beim Viasis BASIC D beträgt die maximale Leistungsaufnahme rund 20 Watt bei Anzeige “88” mit roten und gelben LED bei voller Helligkeit, während bei geringster LED Helligkeit zu den Nachtstunden weniger als 2 Watt benötigt werden. -
Seite 22: Netzanschluss 115/230 Volt Wechselspannung
BASIC und viasis BASIC D traffic controlling gmbh 7.6.2 Netzanschluss 115/230 Volt Wechselspannung Bei Standardausführung der 115/230V Netzversorgung ist das viasis mit integriertem Ladegerät und einer Pufferbatterie ausgestattet. Bei einem viasis mit integriertem Ladegerät ist zu beachten, dass die Pufferbatterie während des Betriebs nicht entnommen werden sollte. -
Seite 23: Betriebstemperaturbereich
BASIC und viasis BASIC D traffic controlling gmbh Betriebstemperaturbereich von uns verwendeten elektronischen Bausteine sind für den industriellen Anwendungsbereich spezifiziert, dass heißt laut Herstellerangaben für eine Arbeitstemperatur von - 40 bis + 85 Celsius geeignet. Die Hochfrequenz-Baugruppe hat jedoch einen eingeschränkten Temperaturbereich von - 20 bis + 70 , außerhalb dieser Grenzen wird von... -
Seite 24: Laden Und Prüfen Des Blei-Gel-Akkus
überschreiten Ladeschlussspannung von 13,8 Volt der Akku irreversibel chemisch zerstört. Das viasis BASIC, der Akku und das Ladegerät werden von uns mit Anschlusskabel und verpolungssicherem Anschlussstecker geliefert. Ein Verpolen ist demnach nicht möglich. Achtung bei Benutzung fremder Ladegeräte oder Akkus: Beim Laden ist unbedingt die richtige Polarität zu beachten: Der Minuspol des Ladegerätes (-... -
Seite 25: Fehlerbehebung Beim Viasis
BASIC und viasis BASIC D traffic controlling gmbh Fehlerbehebung beim viasis Beim Einschalten erscheint keine Anzeige „88” Wurde eine Wartezeit von 10 Sekunden, seit dem Ausschalten abgewartet? Ist die Steckverbindung zwischen Akku und Anzeige im Akkugehäuse in Ordnung (Wackelkontakt)? Ist die Sicherung im Akkugehäuse in Ordnung? -
Seite 26: Transportschäden
BASIC und viasis BASIC D traffic controlling gmbh Sind auch nach sorgfältiger Betrachtung keine Störquellen erkennbar, so ist die Anlage nach Rücksprache einzuschicken. Es erscheinen Zeichen, die keine Ziffern darstellen Die Anlage ist einzuschicken. Transportschäden Verpackung beschädigt: In Gegenwart des anliefernden Fahrers auspacken und von diesem den Schaden auf dem Frachtschein bestätigen lassen. -
Seite 27: Ce-Konformität, Zulassung Und Registrierung
9 CE-Konformität, Zulassung und Registrierung Zulassung und Registrierung Das Viasis BASIC ist nach den Standards EN 300440 und EN 301489 vom akkreditierten Testlabor CTC Advanced (Identifikationsnr.: 0682) geprüft und darf in den Staaten der Europäischen Union einschließlich der Schweiz und Norwegen eingesetzt werden. -
Seite 28: Ce Konformitätserklärung
EN 62311 (VDE 0848-211): 2008-09 EN 62368-1: 2016-05 + Berichtigung 1/2/3: 2016-11/2017-04/2017-07+A11:2017-11 EN 300440(V2.1.1): 2017-03 EN 301489-1/-3(V2.2.0/V1.6.1): 2017-04/2013-06 Das Produkt viasis BASIC (D) ist konform den EU-Richtlinien 2011/65/EG (ROHS) und 2012/19/EG (WEEE), umgesetzt im Elektro- und Elektronikgerätegesetz (ElektroG). Adresse: Via traffic controlling Campusallee 1... -
Seite 29: Anhang
BASIC und viasis BASIC D traffic controlling gmbh 10 Anhang 10.1 Zubehörliste viasis BASIC Bezeichnung/Artikel Beschreibung SIS Aluminium Stativ Standsicheres Dreibein-Stativ mit Teleskopmast aus eloxiertem Aluminium; Aufstelldurchmesser bis zu 2,4 m, Unterkante SIS Aufstellhöhe bis 2,1 m, Gewicht 10 kg, Transportmaße in cm: 30 x 30 x 166. -
Seite 30: Rs232 Schnittstellenbelegung
Goldbeschichtung, das Relais nicht mehr zum Einsatz als Kleinsignalrelais geeignet. 10.4 Technische Daten MOSFET Transistor (optional) MOSFET Leistungstransistoren sind nur zum Schalten von Gleichstrom geeignet. Im Gegensatz zu den Relais sind ihre Schaltkontakte nicht galvanisch von der viasis BASIC D Elektronik isoliert. Maximale Schaltspannung (U @ 25°C) -
Seite 31: Technische Daten Viasis Basic Und Basic D
BASIC und viasis BASIC D traffic controlling gmbh 10.5 Technische Daten viasis BASIC und BASIC D Messeinheit: Doppler-Radar 24,165 GHz, K-Band Sendeleistung 5 mW (100 mW EIRP) Abstrahlwinkel (Halbwertbreite) 11 horizontal, 25° vertikal Messwinkel < 5 Messbereich 5 ... 99 km/h oder 3 ... 99 mph...
