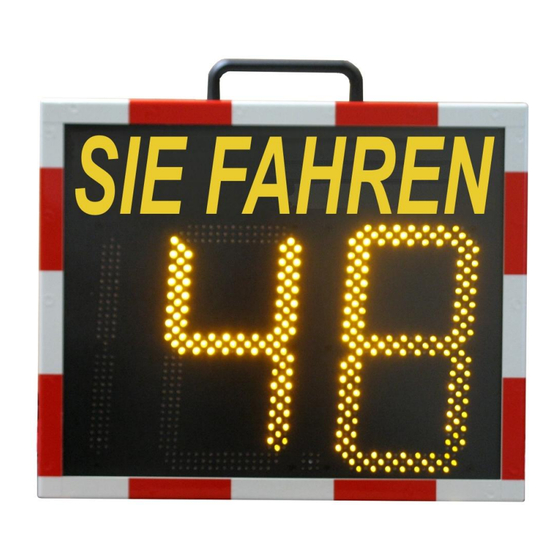

viasis 3003M
viasis das mobile und autonome Geschwindigkeits-
Beeinflussungs- und Informationssystem
Bedienungsanleitung
1
Die diesem System zugrunde liegende Entwicklung wurde, unter der Mitarbeit der Fraunhofer Gesellschaft ISE
mit Mitteln des Bundesministers für Forschung und Technologie, unter dem Förderzeichen 35-250368 geför-
dert.
Stand: 19. Juni 2018, Revision 4.5
via
traffic
controlling
GmbH
1
Campusallee 1
D-51379 Leverkusen
Tel. +49 - (0)2171 - 50 49 30
Fax. +49 - (0)2171- 50 49 50
Email: info@viatraffic.de
Web: http://www.viatraffic.de/

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für via viasis 3003M

Inhaltszusammenfassung für via viasis 3003M

  • Seite 1 3003M viasis das mobile und autonome Geschwindigkeits- Beeinflussungs- und Informationssystem Bedienungsanleitung Stand: 19. Juni 2018, Revision 4.5 Campusallee 1 D-51379 Leverkusen traffic Tel. +49 - (0)2171 - 50 49 30 controlling Fax. +49 - (0)2171- 50 49 50 GmbH Email: info@viatraffic.de...

  • Seite 2: Inhaltsverzeichnis

    INBETRIEBNAHME DES VIASIS Aufstellung und Befestigung Ausrichtung 5.2.1 Gegenverkehr 5.2.2 Querverkehr Viasis MINI Textblende Elektrische Inbetriebnahme VIASIS 3003M SOFTWARE UND DATEN Softwareinstallation 6.1.1 Systemvoraussetzungen für viagraph 6.1.2 Systemvoraussetzungen für ViaApp 6.1.3 Installation und Deinstallation von viagraph Viasis 3003M Datenverbindungen 6.2.1 Aufbau der seriellen RS232 Datenverbindung 6.2.2...
  • Seite 3 6.3.4.2 Mindest- und Maximalgeschwindigkeit 6.3.4.3 Schwelle blinkende LED Anzeige 6.3.4.4 Schwelle LED Mischfarbe (Option) 6.3.4.5 Schaltschwelle LED Farbumschaltung 6.3.5 Anzeigeoptimierung 6.3.6 Menü Erweiterungen 6.3.6.1 Schwellwerte Kreissymbole 6.3.6.2 Definition der Symbole 6.3.6.3 LED Warnleuchte (Optional) 6.3.6.4 Relais oder MOSFET Leistungsschalter (Optional) 6.3.6.5 LED Anzeigeseiten oder LED Zusatztexte (viasis PLUS, PLUS FT, viatext) 6.3.7...
  • Seite 4 CE Konformitätserklärung Bluetooth Modem Laird 730-SA EU Baumusterprüfbescheinigung Quectel UC15 Funkmodem ANHANG 10.1 Zubehörliste viasis 3003M 10.2 Technische Daten viasis 3003M 10.2.1 Ergänzende technische Daten – Ausführung viasis PLUS 10.2.2 Ergänzende technische Daten – Ausführung viasis PLUS FT 10.2.3 Ergänzende technische Daten – Ausführung viasis MINI und viatext 10.2.4...

  • Seite 5: Vorwort

    Einheiten erreicht werden, welche vollkommen autonom arbeiten. Das Geschwindigkeitsmesssystem viasis mit integrierter Anzeige wird von Via traffic control- ling seit 1994 ausgeliefert. Das viasis 3003M stellt eine Weiterentwicklung dieses Systems mit Datenerfassung, verschiedenen möglichen Datenschnittstellen, einer Reihe von Einstellmög- lichkeiten und sehr niedrigem Energieverbrauch dar.

  • Seite 6: Allgemeine Hinweise

    Der Geräteeinsatz muss in Übereinstimmung mit vor Ort gültigen Vorschriften und Ge- setzen für den Straßenverkehr, dem Anbringen von Hinweisschildern, usw. erfolgen. 2.2 Geltungsbereich der Anleitung Nachfolgende Bedienungsanleitung ist für folgende Geräte, die mit der viasis 3003M Grund- elektronik ausgestattet sind, gültig: viasis MINI...

  • Seite 7: Empfang Des Geräts

    – Zubehörliste. 4 Gerätebeschreibung Das viasis 3003M dient zur Messung und Anzeige von Geschwindigkeiten von Fahrzeugen. Es ist eine akkuversorgte, mobile Messeinheit, welche besonders stromsparend konzipiert wurde. Die Geschwindigkeit wird auf einer 2 ½ stelligen Sieben-Segment LED-Anzeige mit 300 mm Höhe dargestellt.

  • Seite 8: Inbetriebnahme Des Viasis

    Auswerteelektronik an einen Mikroprozessor, der die Signale auswertet. Das viasis ist mit einer Vielzahl von Optionen, siehe auch Anhang und Kapitel 6.3.5, und in verschiedenen Ausführungen viasis 3003M, MINI, PLUS, PLUS FT, ...etc. erhältlich, um den unterschiedlichsten Anforderungen gerecht zu werden.

  • Seite 9: Ausrichtung

    Bedienungsanleitung viasis 3003M traffic controlling gmbh Wir bieten verschließbare Mastbefestigungssysteme an, siehe auch Zubehör Anhang A und unsere Internetseite http://www.viatraffic.de/ Sollte eine Montage an vorhandene Masten nicht möglich sein, kann das von uns lieferbare mobile Dreibein-Stativ mit Teleskopmast verwendet werden, siehe Zubehör Anhang A. Wäh- rend des mobilen Einsatzes wird ständige Personalaufsicht empfohlen!

  • Seite 10: Querverkehr

    Bedienungsanleitung viasis 3003M traffic controlling gmbh Falls notwendig kann in Grenzen, durch leichtes Wegdrehen der Anzeigeeinheit von der Fahr- bahn, störender Einfluss des Gegenverkehrs vermindert werden, siehe auch Kapitel 5.2. 5.2.2 Querverkehr Diagonal zum Radarstrahl fahrender Kreuzungsverkehr kann zu unerwünschten, wenn auch für die Bewegung des Querverkehrs korrekten Anzeigenwerten führen.

  • Seite 11: Elektrische Inbetriebnahme

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 5.4 Elektrische Inbetriebnahme Öffnen Sie beide Klemmen des Akkukastens Abbildung 7: Bedieneinheit im Akkukasten und den Deckel, entnehmen Sie ggf. das ein- gelegte Zubehör. Lösen Sie die Rändelmutter des Akku-Sicherungsriegels, drehen Sie den Rie- gel zur Seite und setzen Sie den Akku ein.

  • Seite 12: Viasis 3003M Software Und Daten

    Abbildung 8, gegen unbefugtes Öffnen gesichert werden. Die Optionen des viasis sind für den Dauerbetrieb bei Auslieferung voreingestellt, siehe auch Kapitel 6.3. Das Gerät ist nach dem ersten Einschalten sofort betriebsbereit. 6 Viasis 3003M Software und Daten 6.1 Softwareinstallation 6.1.1 Systemvoraussetzungen für viagraph Für die erfolgreiche Installation und Ausführung der mitgelieferten „viagraph“...

  • Seite 13: Installation Und Deinstallation Von Viagraph

    Installation gestar- Abbildung 9: Software Installation tet. Das Softwarepaket viagraph ermöglicht die grafische Auswertung der Messdaten der Via Geräte. Weiterhin ist ein Kommunikationsprogramm für die Datenübertragung zwischen dem viasis und Ihrem Computer integriert. Eine Beschreibung des Programms ist als Online Hilfe im viagraph Startfenster im Menü Hilfe –...

  • Seite 14: Viasis 3003M Datenverbindungen

    6.2 Viasis 3003M Datenverbindungen Das viasis 3003M ist immer mit einer seriellen RS232 Schnittstelle und einer Bluetooth Funk- schnittstelle ausgestattet. Je nach Geräteausführung variiert die Ausstattung mit weiteren Datenschnittstellen. Möglich ist die zusätzliche, gleichzeitige Ausstattung mit USB Schnittstel- len für die Verbindung zu einem Host-Computer (PC, Laptop) und für die USB Client...
  • Seite 15 Terminalfenster angezeigt. Die komfortable Möglichkeit häufige Einstellungen vorzunehmen bietet die Schalt- fläche Einstellungen für das viasis 3003M bzw. beim viasis PLUS Matrix für die LED Matrix. Weitere Hinweise hierzu und ausführliche Erklärungen finden Sie in der viagraph Online-Hilfe auch im Menü Hilfe - Bedienungsanleitung.

  • Seite 16: Datenverbindung Über Einen Usb-Rs232 Adapter

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 6.2.2 Datenverbindung über einen USB-RS232 Adapter Bei Verwendung eines USB-RS232 Adapters stecken Sie den Adapter auf die USB- Schnittstelle am Computer. Je nach Windows Betriebssystem wird der Anschluss eines neuen USB-Geräts sofort erkannt, angezeigt und es wird zur Installation eines Gerätetreibers aufge- fordert.

  • Seite 17: Datenverbindung Über Usb Host Schnittstelle (Optional)

    6.2.3 Datenverbindung über USB Host Schnittstelle (optional) Bei Ausstattung des viasis 3003M mit USB-Schnittstellen sind die USB Anschlüsse USB-A (USB Speicherstick Anschluss) und USB-B (ComputerVerbindungen) auf der Bedieneinheit im Batteriekasten untergebracht, siehe Abbildung 14. Bevor eine Datenverbindung zu Ihrem Computer hergestellt werden kann, muss zuerst ein USB Geräte-...

  • Seite 18: Usb Treiberinstallation Windows Xp Und Vista

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 6.2.3.1 USB Treiberinstallation Windows XP und Vista 32 Der nachfolgende Installationsdialog wird für Windows XP gezeigt und weicht bei Windows Vista 32 etwas Nach Verbinden mit dem USB- Kabel, erscheint automatisch der Assistent für die Treiberinstallation.
  • Seite 19 Die serielle USB Schnittstelle kann jetzt genutzt und mit viagraph oder einem anderen Terminalprogramm eine Ver- bindung zu einem angeschlos- senen viasis 3003M geöffnet werden, siehe auch Kapitel 6.2.1. Abbildung 19: USB virtual COM Port im Geräte-Manager Seite 15 von 87...

  • Seite 20: Usb Treiberinstallation Windows Vista

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 6.2.3.2 USB Treiberinstallation Windows Vista 64, 7, 8, 8.1 Um langes Warten zu vermeiden empfiehlt sich vor Installation des USB Treibers die automa- tische Treiberinstallation vom Windows Update Server abzuschalten, da der Treiber auf dem Server nicht zu finden ist.
  • Seite 21 Bedienungsanleitung viasis 3003M traffic controlling gmbh Stellen Sie jetzt mit dem mitgelieferten USB Kabel eine Verbindung zwischen der USB-B Buchse des viasis Bedienteils, siehe Abbildung 14, und einer USB-A Buchse ihres Computers her. Es erscheint Gerätetreibersoftware wurde nicht installiert, siehe folgende Abbildung.

  • Seite 22: Usb Treiberinstallation Windows

    Bedienungsanleitung viasis 3003M traffic controlling gmbh Im Meldefenster Der Herausgeber der Treibersoftware..., siehe Abbildung 27, Diese Treiber- software trotzdem installieren anklicken. Abbildung 28: Treiber installiert Klicken Sie auf Schließen der Meldung Die Treibersoftware wurde erfolgreich aktualisiert, siehe Abbildung 28. Im Geräte-Manager finden Sie jetzt den USB-Treiber LPC USB Vcom Port in An- schlüsse (COM &...

  • Seite 23: Usb Client Schnittstelle Für Usb-Speichersticks (Optional)

    Falls nicht vorhanden wird die Logdatei „USBINFO.TXT“ im VIASIS Verzeichnis er- stellt. Alle Up-/Download Aktionen werden darin protokolliert. Texteinträge in USBINFO.TXT sehen z. B. beim Schreiben der Messdatendatei, wie folgt aus: Viasis 3003M - Version 4.12, 15SC4321 Datum: 15.09.2015, Zeit: 14:14:46 Schreibe SC_15SC4321_150915_001.VTF ok Auch wenn keine Messdaten im viasis sind wird eine VTF Datei erstellt, dies enthält die Gerä-...

  • Seite 24: Parameterübertragung Mit Usb-Speicherstick

    Bedienungsanleitung viasis 3003M traffic controlling gmbh Für den Betrieb eines USB-Stick an ihrem Computer ist keine Treiberinstallation erforderlich, da USB-Sticks als USB Massenspeichergeräte vom Windows Betriebs- system mit Standardtreibern als Wechselplatten-Laufwerke eingebunden werden. 6.2.4.1 Parameterübertragung mit USB-Speicherstick Das viagraph Softwarepaket erlaubt es viasis Einstellungen auch offline zu bearbeiten, und die Einstellungen in Form einer Parameterdatei auf einem USB-Stick zu speichern.
  • Seite 25 6.9.1 und 6.9.2, zu- sammen mit den Para- metern in einer Parame- terdatei auf den USB- Abbildung 34: viasis 3003M Einstellungen Stick gespeichert und ins viasis PLUS eingelesen werden. Über die Rollfelder Text und Bitmap werden diese Dateien ausgewählt. Seite 21 von 87...

  • Seite 26: Datenverbindung Über Bluetooth Funkschnittstelle

    Im Geräte und Drucker Fens- ter, siehe auch Abbildung 20, klicken Sie Gerät hinzufügen in der Menü- leiste an. Das viasis 3003M Bluetooth Modul wird ab Werk verbindungsbereit aus- geliefert. Voreingestellt wird das viasis 3003M Bluetooth Modem z. B. mit Gerätenamen...
  • Seite 27 Sie zu gering ist, ist der zusätzliche Einsatz eines externen Bluetooth Dongles, in Betracht zu ziehen, der für geringe Kosten zu erwerben ist. Bei Einrichtung mehrerer Bluetooth Verbindungen zu mehreren viasis oder allgemein Via Geräten in Reichweite, wird bei automatischem Verbindungsaufbau mit viagraph die Verbin- dung zum ersten gefundenen Gerät hergestellt und die anderen Geräte sind so nicht erreichbar.

  • Seite 28: Gsm/Csd Einwahlverbindung Über Mobilfunkmodem

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 6.2.6 GSM/CSD Einwahlverbindung über Mobilfunkmodem Für Einwahlverbindungen benötigen Sie SIM-Kartenverträge eines Providers der ein GSM Funknetz mit CSD Datenübertragung anbietet. Dies wird nicht (mehr) in allen Ländern und von allen Providern angeboten, die teilweise begonnen haben 2G Funknetze abzuschalten.
  • Seite 29 Bedienungsanleitung viasis 3003M traffic controlling gmbh Haben Sie die Nummer bereits zur Liste hinzugefügt, klicken Sie auf die gewünschte Nummer und dann auf die Schaltfläche Nummer wählen. Bei erfolgreicher Anwahl und Verbindung erscheint das viagraph Verbindungsfenster Hauptmenü im Terminal. Im lin-...

  • Seite 30: Manuelle Auswahl Der Datenverbindung In Viagraph

    - wenn mehrere GSM/GPRS Modems an Ihrem Computer installiert sind und der automatische Verbindungsaufbau versucht die Verbindung zum viasis über das falsche Modem herzustellen. - wenn bereits mehrere Bluetooth Verbindungen aufgebaut wurden und mehrere der via Geräte in Reichweite sind, wird immer nur die Verbindung zu demselben, weil zuerst gefundenen aber nicht gewünschten Gerät aufgebaut.

  • Seite 31: Viasis Einstellungen Und Parametersätze

    Terminalfenster das viasis Hauptmenü zeigt! Das viasis 3003M Hauptmenü erscheint nach Anklicken der Schaltfläche Mit Gerät verbinden in viagraph automatisch. Bei anderen Terminalprogrammen, je nach Art der Verbindung (RS232, USB, Bluetooth, GSM) kann das Hauptmenü durch gleichzeitiges Drücken der „Hoch“- und der „H“- Taste aufgerufen werden.

  • Seite 32: Parametersatz

    Bedienungsanleitung viasis 3003M traffic controlling gmbh Nach Auswahl 4 für Einstellungen im Hauptmenü wird das Einstellmenü mit Parametern und Untermenüs ausgegeben: Einstellungen: 1. Parametersatz: 1 2. Zeitplanung 3. Bidirektionale Erfassung: aus 4. Optionen Geschwindigkeitsanzeige 5. Anzeigeoptimierung: Ausgeglichen 6. Schaltschwellen Erweiterungen 7.
  • Seite 33 Bedienungsanleitung viasis 3003M traffic controlling gmbh Bei der nachfolgenden Eingabeaufforderung wählen Sie den gewünschten, z. B. den zweiten Parametersatz aus: Parametersatz=2 Bei Aufruf der Untermenüs Optionen Geschwindigkeitsanzeige und Schaltschwellen Erwei- terungen werden dann die Werte des 2. Parametersatzes ausgegeben. Für welche Zeiten der 2.

  • Seite 34: Menü Zeitplanung

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 6.3.2 Menü Zeitplanung Jedem Parametersatz, siehe Kapitel 6.3.1, ist ein Zeitplan zugeordnet, der festlegt in welchem Zeitraum die Einstellwerte des Parametersatzes für Messung und Anzeige gültig sind. Zeitplanung: 1. LED Anzeige: ein 2. Einschalttage: So,Mo,Di,Mi,Do,Fr,Sa 3.

  • Seite 35: Menü Zeitplanung - Einschalttage

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 6.3.2.2 Menü Zeitplanung – Einschalttage Mit der Option Einschalttage werden die Tage ausgewählt, an denen Messungen durchgeführt werden und je nach übrigen Einstellwerten des Parametersatzes eine Anzeige der Geschwin- digkeit auf der LED Anzeige oder weitere Aktionen erfolgen. Im Menü Zeitplanung (Kapitel 6.3.2) werden die aktuellen Einschalttage, z.

  • Seite 36: Bidirektionale Erfassung

    Bedienungsanleitung viasis 3003M traffic controlling gmbh - Einschalttage auf „So,Mo,Di,Mi,Do,Fr,Sa“ - Einschaltzeit auf „19:00“ und Ausschaltzeit auf „06:00“ Zusätzlich sind folgende Einstellungen in Parametersatz 2, Menü Zeitplanung zu machen: - LED Anzeige auf „aus“ einstellen - Einschalttage auf „So,Mo,Di,Mi,Do,Fr,Sa“ - Einschaltzeit auf „6:00“ und Ausschaltzeit auf „19:00“...

  • Seite 37: Menü Optionen Geschwindigkeitsanzeige

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 6.3.4 Menü Optionen Geschwindigkeitsanzeige Das Menü Optionen Geschwindigkeitsanzeige erhalten Sie nach Auswahl 4 im Menü Einstel- lungen: Optionen Geschwindigkeitsanzeige: 1. Nachkommastelle: aus 2. Mindestgeschwindigkeit: 5 km/h 3. Maximalgeschwindigkeit: 199 km/h 4. Schwelle blinkende LED: 200 km/h 5.

  • Seite 38: Schwelle Blinkende Led Anzeige

    Bedienungsanleitung viasis 3003M traffic controlling gmbh Die Mindestgeschwindigkeit kann auf Werte zwischen 5 km/h und 199 km/h eingestellt wer- den. Praktisch werden nur Werte kleiner oder gleich der eingestellten Maximalgeschwindigkeit angenommen. Langsame Bewegungen von Fahrrädern und Personen können bei einer Mindestgeschwindig- keit von 5 km/h auf kurze Distanz erfasst werden.

  • Seite 39: Schaltschwelle Led Farbumschaltung

    Bedienungsanleitung viasis 3003M traffic controlling gmbh Beispielsweise bei gelben und roten LED würde für die Farbfolge der numerischen LED An- zeige gelb – orange – rot bei steigenden Geschwindigkeitswerten, entsprechend die Mischfarbschwelle (orange Anzeige) auf 31 km/h und die Schwelle Farbumschaltung (rote Anzeige) auf 41 km/h gesetzt.

  • Seite 40: Schwellwerte Kreissymbole

    Bedienungsanleitung viasis 3003M traffic controlling gmbh Alle Schalter, Symbole oder Ausgabeeinheiten werden abhängig von der Überschreitung ihrer einstellbaren Geschwindigkeitsschaltschwellen durch die gemessene Fahrzeuggeschwindigkeit aktiviert. Genau genommen kann eine Einschaltschwelle und eine Ausschaltschwelle für jedes Symbol und jeden Schalter definiert werden.

  • Seite 41: Definition Der Symbole

    Bedienungsanleitung viasis 3003M traffic controlling gmbh Für jedes Symbol kann hier eine Ein- und Ausschaltschwelle zwischen 5 km/h und 200 km/h (Schwelle deaktiviert) festgelegt werden. Liegt die gemessene Geschwindigkeit des Fahrzeugs unterhalb der Einschaltschwelle oder oberhalb der Ausschaltschwelle wird nur die Geschwin- digkeit ständig angezeigt.
  • Seite 42 Bedienungsanleitung viasis 3003M traffic controlling gmbh Wenn Sie z. B. die Kreissymbole 8, 25 und 50 statt 30, 50 und 60 benötigen, wählen Sie mit 6 die Definition der Symbole aus und die zu ändernde Symbolgruppe wird abgefragt: Auswahl der Symbolgruppe 1.

  • Seite 43: Led Warnleuchte (Optional)

    6.3.6.4 Relais oder MOSFET Leistungsschalter (Optional) Das viasis 3003M kann mit bis zu 7 galvanisch isolierten Niederspannungsrelais, auch geeignet für das Schalten von 230V Niederspannung oder alternativ mit bis zu 7 elektronischen MOSFET Transistor Leistungsschaltern für 12VDC Lasten ausgestattet werden, technische Daten siehe Kapitel 10.3.4 und 10.3.5.

  • Seite 44: Led Anzeigeseiten Oder Led Zusatztexte (Viasis Plus, Plus Ft, Viatext)

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 6.3.6.5 LED Anzeigeseiten oder LED Zusatztexte (viasis PLUS, PLUS FT, viatext) Die Option Anzeigeseiten wird im Menü Erweiterungen angezeigt, wenn das viasis mit zusätz- lichen LED Festtexten (Ausführung viasis PLUS FT) oder einer LED Vollmatrix (Ausführung viasis PLUS) unterhalb der numerischen Anzeige zur Anzeige von Zusatztexten und –symbolen...

  • Seite 45: Radar Empfindlichkeit

    Bedienungsanleitung viasis 3003M traffic controlling gmbh In viagraph werden gesteuerte Schalter im Fenster Einstellungen in der Registerkarte Schalt- ausgänge der Parametersätze angezeigt: Abbildung 47: Schaltausgänge LED Seiten und Relais Das Beispiel der Bedienoberfläche Einstellungen - Schaltausgänge in Abbildung 47 zeigt die Schaltausgänge für ein viasis PLUS mit 4 Anzeigeseiten und 2 Ein-/Ausschaltschwellen für die...

  • Seite 46: Menü Funkmodems

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 6.4 Menü Funkmodems Welche optionalen Funkmodems installiert sind und beim Einschalten erkannt wurden wird im Kopfteil des Hauptuntermenüs Information und Zeit, siehe Kapitel 6.5 ausgegeben. Je nach installierten Funkschnittstellen variiert der Inhalt des Menüs Funkmodems: Funkmodems: 1.

  • Seite 47: Bluetooth Gerätename

    Bedienungsanleitung viasis 3003M traffic controlling gmbh Unter Liste vertrauter Geräte sind die Hardware Adressen der Bluetooth Geräte gespeichert mit denen bereits einmal eine Verbindung erfolgreich hergestellt wurde. Das Löschen der Liste ist erforderlich, wenn: In der Liste mehr als 20 Bluetooth Geräte eingetragen wurden. Damit ist die Liste voll und es können keine neuen Verbindungen mehr hinzugefügt werden.

  • Seite 48: Modem/Email Zeitplanung

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 6.4.2.1 Modem/Email Zeitplanung Nach Eingabe ‚1’ im Menü Modem/Email werden die aktuellen Einstellungen des Menüs Zeitplanung ausgegeben, nachfolgendes Beispiel zeigt die Voreinstellung nach Auslieferung: Zeitplanung Modem/Email 1. Einschalttage: Mo,Di,Mi,Do,Fr 2. Einschaltzeit: 08:00 3. Ausschaltzeit: 18:00 4.
  • Seite 49 Bedienungsanleitung viasis 3003M traffic controlling gmbh Bei Auswahl der Versandoptionen Täglich, Wöchentlich oder Monatlich erscheinen im Menü Zeitplanung Modem/Email zusätzliche Menüpunkte um Versandzeit und ggf. Versandtag festzulegen. Zudem wird für den ausgewählten Zeitraum immer eine Email gesendet auch wenn keine Messdaten aufgezeichnet wurden.

  • Seite 50: Pinnummer

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 6.4.2.2 Pinnummer Die Eingabe oder Änderung der Pinnummer oder die Abfrage des Pinnummer Status kann nur über eine RS232 Kabelverbindung erfolgen. Ein Zugriff über GSM oder Bluetooth Verbindung wird mit der Meldung „Zugriff nicht möglich“ verweigert.

  • Seite 51: Apn Konfiguration

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 6.4.2.3 APN Konfiguration Nach Aufruf von „3. APN Konfiguration“ wird zunächst die aktuelle Konfiguration ausgege- ben: APN: nicht gesetzt USER: nicht gesetzt PASS: nicht gesetzt ROAMING: aus Ändern (j/n)? Wird die Abfrage „Ändern (j/n)?“ mit ‚j’ beantwortet, werden nacheinander APN, der zu be- nutzende Nutzername –...

  • Seite 52: Smtp-Server (Mailserver) Konfiguration

    Empfängeradressen, siehe nächstes Kapitel, weiter. Achtung: Die Nutzung unseres SMTP-Servers erfolgt auf eigene Gefahr und unter Ausschluss jeglicher Haftung seitens der Via traffic controlling GmbH. SMTP – „simple mail transfer protocol“ – Email Übertragungsprotokoll Seite 48 von 87...
  • Seite 53 Bedienungsanleitung viasis 3003M traffic controlling gmbh Wenn Sie ‚j’ auf die Abfrage „Ändern (j/n)?“ antworten werden die Einträge der Textfelder nacheinander abgefragt. Für die gültige Eingabe der Einträge (außer dem SMTP-Port) gilt das im vorigen Kapitel für „APN, USER und PASS“ gesagte.

  • Seite 54: Email Konfiguration

    Bedienungsanleitung viasis 3003M traffic controlling gmbh SMTP-Server ok Konnte die Verbindung zum SMTP-Server aufgebaut werden und war dieser bereit Emails anzunehmen, erhalten Sie die Meldung „SMTP-Server ok“ und ansonsten „Fehler SMTP-...“. Die Eingabe von nur <Return> überspringt eine Abfrage und der Textfeld Eintrag bleibt unverändert.
  • Seite 55 Bedienungsanleitung viasis 3003M traffic controlling gmbh Haben Sie die Abfragen „Ändern(j/n)“ und die „Email versenden(j/n) “ mit ‚j’ beantwortet, wird bei lokaler RS232 oder USB Terminalverbindung eine Test-Email versandt und das Ver- sandprotokoll ans Terminal ausgegeben (Beispiel): Sende Email... AT+QILOCIP +IP: 100.66.122.19...

  • Seite 56: Sms Konfiguration

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 6.4.2.6 SMS Konfiguration Im Mobilfunk Menü können nach der Auswahl ‚6. Konfiguriere SMS’, die für den SMS Versand notwendigen Verbindungsnummern gesetzt und der Versand von SMS Alarmmeldun- gen festgelegt werden: SMS SERVICE CENTER : +491710760000...

  • Seite 57: Auswahl Des Funknetzes

    Geschwindigkeit der Datenübertragung, GSM/GPRS vorzuziehen. 6.4.3 GPS Modul (Option) Bei Ausstattung des viasis 3003M mit Mobilfunkmodem kann zusätzlich ein GPS Modul zur Standortbestimmung des viasis eingebaut werden. Die Standortdaten werden als Positionsliste an viagraph übertragen und die letzte Standortbestimmung auch im Text der viasis Messdaten...

  • Seite 58: Gps Menü Positionsliste

    Bedienungsanleitung viasis 3003M traffic controlling gmbh Wenn Sie den Menüpunkt GPS-Koordinaten anklicken öffnet viagraph den Windows Stan- dard Webbrowser, ruft die Google Maps Webseite auf und übermittelt die GPS Standortdaten. Im Webbrowser erscheint dann die Kartendarstellung, siehe Abbildung 48. Abbildung 48: GPS-Koordinaten in Google Maps Kartendarstellung Bei einer Direktverbindung zum viasis wird die letzte, aktuellste GPS-Positionsbestimmung dargestellt.

  • Seite 59: Formatierte Gps Datenausgabe

    Bedienungsanleitung viasis 3003M traffic controlling gmbh Nach Eingabe ‚j’ erfolgt die Ausgabe der Positionsliste: 30.09.15, 15:47:00, 51°03.5647',N, 007°00.9108',E 30.09.15, 11:46:00, 51°03.5574',N, 007°00.9081',E 30.09.15, 07:45:00, 51°03.5587',N, 007°00.9086',E 30.09.15, 03:41:00, 51°03.5593',N, 007°00.9076',E 29.09.15, 23:40:00, 51°03.5599',N, 007°00.9082',E Daten löschen (j/n)? Bis zu 25 Positionen der letzten Positionsbestimmungen können gespeichert sein. Da in der Liste eine neue Position, die älteste automatisch überschreibt, ist ein Löschen der Liste eigent-...

  • Seite 60: Gps Rohdaten (Nmea-183)

    Bedienungsanleitung viasis 3003M traffic controlling gmbh Ab 4 gefundenen Satelliten erscheinen erstmals die eigentlichen Positionsdaten - der Breiten- grad in Grad und Minuten mit 4 Dezimalstellen, die Angabe N/S für nördliche oder südliche Breite und die analogen Angaben für den Längengrad. Die letzte Zahl gibt den HDOP Wert wieder, ein Maß...

  • Seite 61: Menü Information Und Zeit

    5. Sommer-/Winterzeitumstellung: aus 6. zurück Ihre Auswahl 1...6? Die erste Zeile „Viasis 3003M - Version 4.40, H6“ enthält Gerätebezeichnung und Software und Hardware Versionstand. Die zweite Zeile die eindeutige Seriennummer des Geräts, diese sollte bei Rückfragen mit der Versionsnummer unbedingt angegeben werden.

  • Seite 62: Anmerkungen

    Bedienungsanleitung viasis 3003M traffic controlling gmbh Nach Eingabe „J“ für ja, erfolgt die Ausgabe der Liste der Protokolleinträge. Jeder Protokoll- eintrag ist mit Datum und Uhrzeit der Eintragung versehen (Beispiele): Eingeschaltet;31.01.12;12:54:50 Error Xmodem packet type;30.01.12;17:49:10 Eingeschaltet;30.01.12;17:39:34 Firmware update;30.01.12;17:39:09 Eingeschaltet;30.01.12;15:30:59 Eingeschaltet;30.01.12;15:29:35 Error USB;30.01.12;15:29:25...

  • Seite 63: Sommer-/Winterzeitumstellung

    Bedienungsanleitung viasis 3003M traffic controlling gmbh später bei der Auswertung zu Problemen führen können. Im Falle der Fehlermeldung „Kein Zugriff solange Messdaten gespeichert“, die Messdaten erst auslesen, löschen und dann die gewünschte Einstellung ändern. Die der Systemzeit zugrunde liegende Echtzeituhr läuft bei Entladung der Hauptbatterie mit der internen Lithium-Pufferbatterie des viasis weiter.

  • Seite 64: Datenspeicher - Messdaten Auslesen

    Bedienungsanleitung viasis 3003M traffic controlling gmbh Soweit die numerische Anzeige durch die Einstellungen LED Anzeige: aus, siehe Kapitel 6.3.2.1, nicht deaktiviert wurden, werden die Geschwindigkeitswerte auch über die numerische LED Anzeige ausgegeben. 6.7 Datenspeicher – Messdaten auslesen Der Messdatenspeicher im viasis ist als Ringspeicher organisiert, das heißt im Falle eines Über- laufs überschreiben die neuesten Daten die ältesten abgespeicherten.

  • Seite 65: Überprüfen Gespeicherter Messdaten

    Bedienungsanleitung viasis 3003M traffic controlling gmbh Im Dialog kann über die Schaltflächen der „Spei- chern in: “ Zeile zum gewünschten Verzeichnis ge- wechselt und ggf. auch noch ein neues Verzeichnis für Ihre Messdaten angelegt werden. Mit der „Speichern“ Schaltflächen starten Sie das Abspeichern der Messdaten in die angegebene Datei.

  • Seite 66: Testfunktionen

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 6.8 Testfunktionen Das Menü Testfunktionen wird nach Auswahl 3 im Hauptmenü ausgegeben. Testmenü: 1. LED-Anzeige 2. Flash Speicher 3. Echtzeituhr 4. Batterie 5. Simulation 6. Lichtsensor 7. zurück Ihre Auswahl 1...7? Der Test LED-Anzeige zeigt zunächst „19.9“ auf dem Display in der LED Grundfarbe, dann ggf.
  • Seite 67 Der Test Simulation dient zur Überprüfung der LED Geschwindigkeitsanzeige und bei instal- lierten Erweiterungen, wie Zusatzanzeigen, Relais, MOSFET Schaltern oder Warnlampen zur Überprüfung ihrer Funktion bei einer simulierten Fahrzeuggeschwindigkeit, ohne dass das via- sis im Straßenverkehr installiert werden muss. Darüber hinaus können die Einstellungen eines Parametersatzes bzw. ihre Auswirkung auf die numerische LED Anzeige einfach mit diesem Test nachvollzogen werden.

  • Seite 68: Viasis Plus Zusatzanzeige

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 6.9 Viasis PLUS Zusatzanzeige Die Zusatzanzeige des viasis PLUS ist in der Regel eine zweizeilige LED Matrix, die mit eige- nem Steuerprozessor, der „Viamatrix“ Steuersoftware und eigenem Flash Speicher für hinterlegte Anzeigetexte, Bitmap Grafiken und Anzeigeparameter, ausgestattet ist.

  • Seite 69: Matrixeditor - Texteingabe

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 6.9.1 Matrixeditor - Texteingabe Nach Anklicken der viasis PLUS Matrix Schaltfläche erscheint das Hauptfenster des Matrix- editors, bei angeschlossenem viasis PLUS mit dessen aktuellen Einstellungen: Abbildung 53: Matrixeditor Hauptfenster Die linke Fensterspalte dient zur Bearbeitung der Matrix Anzeigeseiten. Welche Seite gerade zur Bearbeitung aktiviert ist, wird in der mittleren Spalte in der Übersichtsdarstellung aller An-...

  • Seite 70: Matrixeditor - Bitmap Spalte

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 6.9.2 Matrixeditor – Bitmap Spalte Neben Texten können in den Anzeigeseiten auch so genannte Bitmap Grafiken dargestellt wer- den. In der rechten Fensterspalte können bis zu 31 Bitmap Grafiken definiert werden: Abbildung 54: Matrixeditor Bitmap Spalte Als Bitmaps sind auch landesspezifische Sonderzeichen, wie Umlaute, siehe auch Abbildung 53 - Bitmaps 1 bis 6, definiert.

  • Seite 71: Matrixeditor - Menü Extras

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 6.9.4 Matrixeditor – Menü Extras Im Matrix Menü Extras - Text finden sich die Menüpunkte Laden und Speichern. Mit Spei- chern können Sie bearbeitete Anzeigeseiten auf der Festplatte als Textdatei (*.txt) sichern, mit Laden bereits einmal gesicherte Anzeigeseiten neu laden.

  • Seite 72: Viatext

    Bedienungsanleitung viasis 3003M traffic controlling gmbh Nach erneutem Anklicken der Matrix Schaltfläche in viagraph wird die neue 5 Anzeigeseite angezeigt, die mit den Platzhaltern für Datum und Zeit dann bspw. so aussehen kann: Abbildung 57: Matrixeditor mit ständig angezeigter Textseite 6.10 Viatext...

  • Seite 73: Option Wahlschalter

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 6.11 Option Wahlschalter Optional kann das viasis mit einem Drehschalter zur Auswahl der Anzeigeparameter geliefert werden. Der Drehschalter befindet sich im Akkukasten auf der Bedieneinheit, siehe nachfol- gende Abbildung 59. Abbildung 59: Wahlschalter Parametersatz (Parameter Set) Ist der Wahlschalter in Position Uhr–Symbol, so ist das viasis im Normalbetrieb, d.

  • Seite 74: Messwinkel

    Bedienungsanleitung viasis 3003M traffic controlling gmbh “Blendung des Detektors” durch andere sich bewegende Objekte wie Äste, Personen, bzw. Reduktion der Erfassungsreichweite durch weit in den Gegenverkehr gerichteten Radar- strahl, siehe auch Kapitel 5.2. Die oben aufgeführten negativen Einflüsse haben zusammen allerdings einen weitaus geringe- ren Einfluss, als es jetzt erscheinen mag.

  • Seite 75: Anzeigefeld Und Sichtbarkeit

    Zersetzung des Akku-Elektrolyts zu vermeiden. Das System wird erst (wieder-) eingeschaltet, wenn die Akkuspannung mindestens 11,3Volt erreicht. Die Laufzeit des viasis 3003M hängt wesentlich von der Anzeigehäufigkeit, den Lichtverhält- nissen und selbstverständlich von der Batteriekapazität ab. Da bei großer Umgebungshelligkeit (starke Sonneneinstrahlung) die LED-Ziffern mit größter Leuchtstärke abstrahlen, tritt dabei...

  • Seite 76: Netzversorgung 115/230 Volt Wechselspannung

    Anzeige “188”. Dagegen wird bei der geringsten Helligkeitsstufe, zu den Nachtstunden, weni- ger als 1 Watt benötigt. Die Laufzeit des viasis 3003M liegt bei einem Auslastungsgrad (Verhältnis Anzeige An- zu Auszeit) von 25%, bei 16 Tag- und 8 Nachtstunden, bei rund zwei Wochen (volle 17 Ah Bat- terie vorausgesetzt).

  • Seite 77: Betriebstemperaturbereich

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 7.7 Betriebstemperaturbereich Die von uns verwendeten elektronischen Halbleiterbausteine sind für den industriellen Anwen- dungsbereich spezifiziert, dass heißt laut Herstellerangaben für eine Arbeitstemperatur von - 40 bis + 85 Celsius geeignet. Die Hochfrequenz-Baugruppe hat jedoch einen eingeschränkten Temperaturbereich von - 20 bis + 70 , außerhalb dieser Grenzen wird von den Herstellern...

  • Seite 78: Laden Und Prüfen Des Blei-Gel-Akkus

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 8.2 Laden und Prüfen des Blei-Gel-Akkus Der Akku ist leer, wenn seine Spannung weniger als 10,7 V beträgt. Der Akku wird durch den Tiefentladeschutz bei etwa dieser Spannung vom viasis getrennt. Um bleibenden Schaden am Akku zu vermeiden, ist dieser sofort aufzuladen.

  • Seite 79: Sicherungswechsel

    Bedienungsanleitung viasis 3003M traffic controlling gmbh - Beim Schließen des Akkudeckels darauf achten, dass die Adern des Batteriekabels nicht zwischen Deckel und Kastenrand eingeklemmt werden. 8.4 Sicherungswechsel Die Hauptsicherung befindet sich auf der Bedieneinheit im Akkugehäuse an der Rückseite des Gerätes.

  • Seite 80: Anzeige- Und Auto-Tachometerwert Weichen Voneinander Ab

    Bedienungsanleitung viasis 3003M traffic controlling gmbh Ist die Mindest- oder Maximalgeschwindigkeit falsch eingestellt (siehe Kapitel 6.3.4.2)? Ist im aktiven Parametersatz, die LED Anzeige deaktiviert (siehe Kapitel 6.3.2.1)? Ist die Zeitplanung aktiviert und die Messzeit eingeschränkt? Siehe auch Kapitel 6.3.2 ff.

  • Seite 81: Versandvorbereitung/Rücksendung/Altgeräte-Entsorgung

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 8.8 Versandvorbereitung/Rücksendung/Altgeräte-Entsorgung Im Reparaturfall sollte vor der Einsendung immer Rücksprache mit uns gehalten werden. In den meisten Fällen kann eine kostengünstige Rückholung über unseren Spediteur veranlasst werden. Einsendungen mit Frachtkosten zu unseren Lasten können nicht angenommen werden.

  • Seite 82: Ce Konformitätserklärung Viasis 3003

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 9.2 CE Konformitätserklärung viasis 3003 Konformitätserklärung gemäß den EU-Richtlinien 2014/53/EG (RED), 2011/65/EG (ROHS) und dem Funkanlagengesetz (FuAG) Via traffic controlling GmbH Der Hersteller: viasis 3003 (3003M, MINI, PLUS, PLUS FT, viatext) erklärt, dass das Produkt: Geschwindigkeitsmess- und Anzeigesystem für Fahrzeuge...

  • Seite 83: Ce Konformitätserklärung Bluetooth Modem Laird 730-Sa

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 9.3 CE Konformitätserklärung Bluetooth Modem Laird 730-SA Testberichte, RoHS und REACH Konformitätserklärung finden Sie auf der Webseite des Her- stellers http://www.lairdtech.com/products/bt730-series. Seite 79 von 87...

  • Seite 84: Eu Baumusterprüfbescheinigung Quectel Uc15 Funkmodem

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 9.4 EU Baumusterprüfbescheinigung Quectel UC15 Funkmodem Die mehrseitige Baumusterprüfbescheinigung des Funkmoduls Quectel UC15 mit Anhängen ist auf dem mitgelieferten Datenträger im Verzeichnis \Compliance\Quectel_UC15 als PDF Do- kument abgelegt. Angewandte Prüfstandards siehe Kapitel 10.3.7. Seite 80 von 87...

  • Seite 85: Anhang

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 10 Anhang 10.1 Zubehörliste viasis 3003M Bezeichnung/Artikel Beschreibung Transportkoffer Mit Transportrollen, 3 Haltegriffe, Spannverschlüsse, außen Doppel-Profilrahmen, innen Schaumstoff-Passform, siehe Foto 1 USB-RS232 Adapter Adapter für den seriellen Anschluss von RS232 Geräten an USB Schnittstellen von Laptops oder Personalcomputern.

  • Seite 86: Technische Daten Viasis 3003M

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 10.2 Technische Daten viasis 3003M Messeinheit: K-Band Doppler-Radar 24.165 GHz Sendeleistung < 100 mW (EIRP) Abstrahlwinkel (Halbwertbreite) 11 horizontal, 17° vertikal Messwinkel < 5 Messbereich 5 ... 199 km/h Messfehler 1 digit Erfassungsreichweite PKW >...

  • Seite 87: Ergänzende Technische Daten - Ausführung Viasis Plus

    Bedienungsanleitung viasis 3003M traffic controlling gmbh Pufferbatterie Echtzeituhr: Mindestlaufzeit 7,5 Jahre 3V Lithium Knopfzelle steckbar CR2430 Gehäuse: B x H x T in mm 640 x 548 x 185 Gewicht ohne Akku 12 kg Rahmen Aluminium Sichtscheibe Makrolon Schutzklasse (EN 60529) IP64, siehe Kapitel 7.8...

  • Seite 88: Technische Daten - Bluetooth Modem

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 10.2.4 Technische Daten - Bluetooth Modem Bluetooth Funkmodem Typ Laird BT730-SA (integrierte Antenne) Bluetooth Standard / Protokoll Version 2.0 / SPP Bluetooth Klasse/Sendeleistung I / 18dBm Reichweite im Freien > 100 m Datenübertragungsrate > 75 kBaud im Ymodem Messdatentransfer...

  • Seite 89: Technische Daten - Solarunterstützung

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 10.3.3 Technische Daten – Solarunterstützung Solarmodul Technologie Polykristallin Maße in mm 690 x 690 x 36 Nennleistung 50 Watt Nenn-/Leerlaufspannung 12V= / 21,7V= Gewicht ohne/mit Befestigung 6.3kg / 13.3kg 10.3.4 Technische Daten – Niederspannungsrelais Die Relais Platine(n) befinden sich in einem Zusatzgehäuse auf der viasis Rückwand.

  • Seite 90: Technische Daten - Gps Modul

    Bedienungsanleitung viasis 3003M traffic controlling gmbh Maximalbestückung 4 p-Kanal MOSFET Transistoren Maximale Schaltspannung (UGS @ 25°C) 20 Volt DC Maximaler Schaltstrom (ID @ 25°C) 74 Ampere DC Maximale Verlustleistung (Ptot @ 25°C) 200 Watt Innenwiderstand leitend (RDSon) 0,02 Ohm Schaltzeiten (ton/toff) <...

  • Seite 91: Technische Daten - Gsm/Umts Funkmodem Quectel Uc15

    Bedienungsanleitung viasis 3003M traffic controlling gmbh 10.3.7 Technische Daten – GSM/UMTS Funkmodem Quectel UC15 Funkmodem Typ Quectel UC15-E Sendefrequenzen Quad-Band 900/2100 MHz @ UMTS 900/1800 MHz @ GSM Maximale Sendeleistung 2W/1W @ 900/1800 MHz CSD Datenübertragung 14,4 Kbps (UpLink/DownLink) GPRS Datenübertragung 85,6 Kbps(UL/DL) EDGE/HSDPA Datenübertragung...
