FALCON Basic
digital
14 Ausführung mit 230 Volt Netzteil
Wird der digital Falcon Basic mit 230 Volt Wechselspannungsversorgung bestellt, wird eine 230
Volt Netzteilplatine im Gehäuseunterteil eingebaut. Das Netzteil wandelt die 230 V
Netzwechselspannung in eine 12 Volt Gleichspannung um, die an die Klemmleiste der
Detektorleiterplatte geführt wird, siehe auch Kapitel 12.3.
Gefahr:
Spannungsversorgung
Wiedereinschaltung zu sichern. Reparaturen dürfen nur durch
qualifiziertes Fachpersonal durchgeführt werden.
Das Netzkabel ist an die Klemmen „230 VAC
Anschluss", siehe Abbildung 10 anzuschließen. Das
Kabel kann zusätzlich zur Zugentlastung der
Kabelverschraubung mit einem Kabelbinder an dem
Befestigungssockel auf der Platine gesichert
werden. Der freie Befestigungssockel kann zur
Sicherung des Signalkabels verwendet werden.
An Klemmen 0V/12V sind bereits die Adern für die
12
Volt
Versorgung
angeklemmt. Die grüne LED der Netzteilplatine
zeigt an, dass die 12 Volt Ausgangsspannung der
Netzteilplatine zwischen Klemme 0V und 12 V zur
Verfügung steht.
Auf der Netzteilplatine ist ein 6 Ampere Lastrelais
mit einem galvanisch getrennten Schließerkontakt
zum
Schalten
von
vorhanden. Dieses Relais wird über die Klemmen „Relais Eingang" vom Kleinlastrelais der
Detektorplatine geschalten. Das 230 Volt Lastrelais besitzt einen Schließerkontakt der synchron
zum Schließer des Relais der Detektorplatine schaltet, siehe auch Kapitel 3, 6.2, 6.4 und 12.3.
Die elektrische Absicherung der 230 V Primärspannungsseite erfolgt über eine 100 mA träge
Schmelzsicherung, die Sekundärseite ist über einen selbstrückstellenden 0.2A Sicherungsschalter
gegen Überlast abgesichert. Sollte dieser angesprochen haben muss zur Rückstellung die
Netzspannung unterbrochen werden. Zusätzlich ist eine thermische Schmelzsicherung gegen
Trafo-Überhitzung eingebaut.
via traffic controlling gmbh – Campusallee 1 - D-51379 Leverkusen -
- 14 -
Vor
dem
Öffnen des
der
Detektorplatine
230
Volt
Verbrauchern
Internet: http://www.viatraffic.de
Gehäuses
zu
unterbrechen

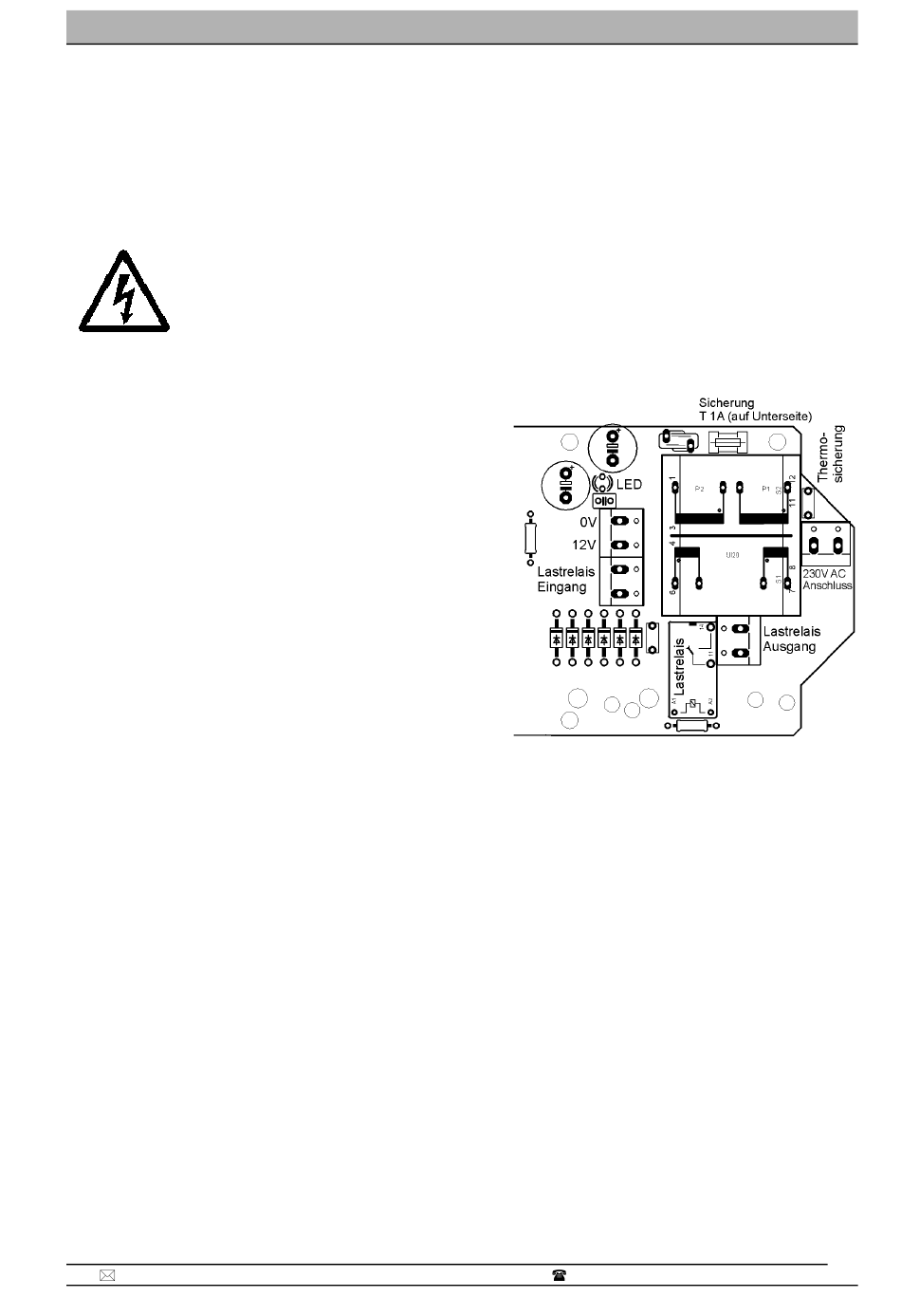

Abbildung 10: Netzteilplatine
+49-(0)2171-504930 - Fax: -504950
Juni 18
ist
die
230
Volt
und
gegen
