Inhaltszusammenfassung für Falcon Basic

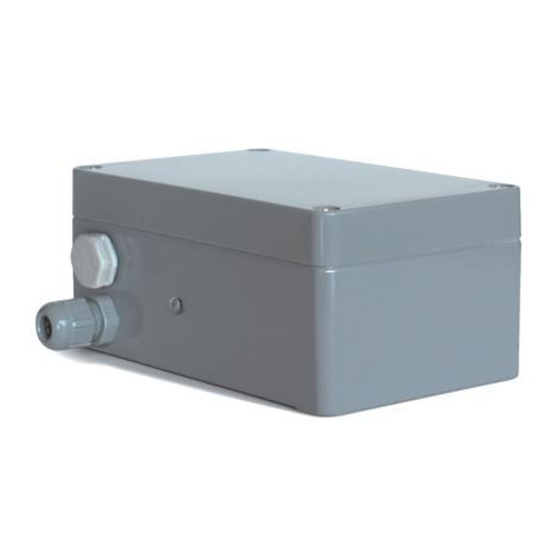

- Seite 1 FALCON BASIC digital - Der vielseitige, einfache Mikrowellensensor - Bedienungsanleitung Version 2.0 vom 22. Juni 2018 technische Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite EIGENSCHAFTEN ..........................1 INBETRIEBNAHME ..........................2 DETEKTORINITIALISIERUNG, RELAIS UND LED STATUSANZEIGE........2 SPANNUNGSVERSORGUNG UND SPANNUNGSÜBERWACHUNG ..........2 SERIELLE SCHNITTSTELLE ......................3 ..................3 ABELANSCHLUSS EINES ERMINALS ODER ....................3 ATENÜBERTRAGUNG UND OFTWARE 5.2.1 Datenübertragung mit dem HyperTerminal..................3 .......................... -
Seite 3: Eigenschaften
Bewegungsrichtung und -geschwindigkeit. Das Messergebnis wird durch den Schaltzustand eines Relais signalisiert. Der digital Falcon Basic mit 12° x 17° Patchantenne und einem planaren Hochfrequenz-Modul wurde ist in Funktionalität und Antennencharakteristik das Folgemodell des Falcon Basic mit 11° x 11° Patchantenne und Hohlleiter-Modul. -
Seite 4: Inbetriebnahme
4 Spannungsversorgung und Spannungsüberwachung Für den Betrieb des Detektors mit 6, 12 oder 24 Volt Akkus wurde ein Tiefentladeschutz mit Spannungshysterese vorgesehen. Zu diesem Zweck überwacht der digital FALCON Basic die Höhe der Eingangsspannung. Sinkt diese unter die Abschaltschwelle wird der Detektor abgeschaltet und das Relais wird in den ‘Objekt erfasst’... -
Seite 5: Serielle Schnittstelle
Leiterplatte (siehe Kapitel 13). Voreingestellt sind die Schwellen für 6 Volt Akkus. 5 Serielle Schnittstelle 5.1 Kabelanschluss eines Terminals oder PCs Nebenstehende Tabelle zeigt die Verbindung des digital Falcon Basic an einen PC oder ein Datenterminal. PC 9-polige DSUB Buchse... -
Seite 6: Einschaltmeldung
!Parameters set by eeprom only !<ESC> starts user input !Ready Der digital Falcon Basic ist jetzt bereit für Eingaben. Während der Initialisierungssequenz wird unter anderem überprüft, ob die Parameter manuell über die Schalter der Leiterplatte oder über die im EEPROM Speicher definierten Werte festgelegt sind. -
Seite 7: Einstellung Der Parameter
Alle über das Terminal eingegebenen Parameterwerte werden auf den zulässigen Wertebereich überprüft. Bei unzulässigen oder fehlerhaften Eingaben wird die Eingabeaufforderung wiederholt. Nach der Eingabe <ESC> (0x1B hex) schickt der digital Falcon Basic folgendes Parametermenü: !Press !<1> set relays speed threshold !<2>... -
Seite 8: Relais Geschwindigkeits -Schaltschwelle
Juni 18 digital 6.2 Relais Geschwindigkeits-Schaltschwelle (Relay speed threshold) Der digital FALCON Basic signalisiert durch ein Relais ein Objekt das sich im Radarstrahl bewegt. Dies geschieht abhängig von der eingestellten Geschwindigkeits-Schaltschwelle und Detektionsrichtung, siehe auch Kapitel 6.5. Das Relais wird geschalten, wenn die Objektgeschwindigkeit höher als die eingestellte Schaltschwelle ist. -
Seite 9: Erfasste Bewegungsrichtung (Detected Direction)
Fahrzeuge wiedergibt. 6.5 Erfasste Bewegungsrichtung (Detected direction) Der digital Falcon Basic kann entweder die Objekte nur einer Bewegungsrichtung, entweder auf ihn zu (ankommend) oder von ihm weg , oder beider Bewegungsrichtungen erfassen. Die erfasste Bewegungsrichtung kann über die serielle Schnittstelle oder manuell eingestellt werden. Mit der Eingabe „4“... -
Seite 10: Untere Grenzgeschwindigkeit Des Verstärkers (Amplifier Low Speed Limit)
Abbildung 5 zeigt einen fallenden Regentropfen mit dem Geschwindigkeitsvektor A dessen vektorieller Anteil B in Richtung der Radarfeldvektoren vom Falcon Basic erfasst wird, wenn vom Detektor sich wegbewegende Objekte zur Detektion zugelassen sind. Bei Überkopfmontage sollte grundsätzlich ankommender Verkehr detektiert werden, um Fehldetektionen durch starken Regen, Hagel und Schnee von vorneherein auszuschließen. -
Seite 11: Messprinzip
Geschwindigkeitsmessbereich 0,7 km/h bis 255 km/h liegt zwischen 1 s und 5 ms. 8 Reichweite Die Entfernung auf die der digital Falcon Basic ein Objekt zum ersten Mal erfasst, hängt von Reflexionsoberfläche des Objekts, die den Radarstrahl zum Detektor zurück reflektiert, ab. -
Seite 12: Antennendiagramm
FALCON Basic - 10 - Juni 18 digital 9 Antennendiagramm Bei der 12 x 17° Patchantenne wird der Mikrowellenstrahl senkrecht durch den Polyamid Gehäusedeckel abgestrahlt. Die Antenne ist nicht symmetrisch. Der Detektionswinkel der langen Gehäuseseite (siehe Abbildung 6) und der breiten Gehäuseseite (siehe Abbildung 7) sind verschieden. -
Seite 13: Geschwindigkeitsmessbereich Und Genauigkeit
FALCON Basic - 11 - Juni 18 digital 10 Geschwindigkeitsmessbereich und Genauigkeit Der Messbereich für die erfasste Geschwindigkeit ist 0,7 km/h bis 255 km/h. Geschwindigkeit Maximaler Fehler angegebenen Fehlergrenzen gelten für v < 100 km/h ± 3 km/h Messwinkel kleiner 12° bzw. 17°, siehe auch Kapitel 9 und 11. -
Seite 14: Technische Daten
Überlastschutz: Schmelzsicherung 1A träge auf Leiterplatte digital Falcon Basic kann mit 6, 12 oder 24 Volt Akkus oder mit 5,4 ... 30 V DC aus Gleichspannungs- Netzteilen betrieben werden. Das interne Netzteil arbeitet bei 6 Volt mit höchstem Wirkungsgrad. via traffic controlling gmbh – Campusallee 1 - D-51379 Leverkusen - +49-(0)2171-504930 - Fax: -504950 Internet: http://www.viatraffic.de... -
Seite 15: Elektrische Daten Des Kleinlast
12.2 Elektrische Daten des Kleinlast-Relais Für direkte Versorgung Schaltspannung: 50V AC / 70 V DC Kleinlasten hat der Falcon Basic ein bistabiles Kleinlastrelais (Siemens V Dauerstrom: 23026 ) mit einem Wechselkontakt. Schaltleistung: 60VA/ 30 W Es ist zu beachten, dass wenn das Relais zum Schalten von Lasten im Watt Bereich eingesetzt wird, die Goldbeschichtung der Silberkontakte verdampft und das Relais nachfolgend nicht mehr tauglich für Kleinsignale ist. -
Seite 16: Ausführung Mit 230 Volt Netzteil
14 Ausführung mit 230 Volt Netzteil Wird der digital Falcon Basic mit 230 Volt Wechselspannungsversorgung bestellt, wird eine 230 Volt Netzteilplatine im Gehäuseunterteil eingebaut. Das Netzteil wandelt die 230 V Netzwechselspannung in eine 12 Volt Gleichspannung um, die an die Klemmleiste der Detektorleiterplatte geführt wird, siehe auch Kapitel 12.3. -
Seite 17: Technische Daten Falcon Basic 230 Volt Ausführung
FALCON Basic - 15 - Juni 18 digital 14.1 Technische Daten Falcon Basic 230 Volt Ausführung Eingangsspannung und Grenzwerte 230 Volt +10%/-13% Maximale Leistungsaufnahme 4.5 Watt @ 230 Volt Typ des Lastrelais RE 300 Hersteller Siemens oder Schrack Maximaler Dauer-/Spitzenstrom Relais... -
Seite 18: Gehäuse
Auf der Gehäuseunterseite sind im Abstand 113 mm x 52 mm zwei Befestigungslöcher mit M6 Innengewinde sichtbar. einer anwenderspezifischen Länge 125 mm Befestigung wird der Falcon Basic idealerweise über diese beiden Breite 80 mm Löcher festgeschraubt. Die M6 Gewinde enden in einem Schraubenkanal, der nach Abheben des Deckels sichtbar wird und Höhe 57 mm auch für Durchgangsschrauben verwendet werden kann. -
Seite 19: Ce-Konformität, Zulassung Und Registrierung
Technischer Leiter 16.2 Zulassung und Registrierung Der digital Falcon Basic ist nach den Standards EN 300440 und EN 301489 vom akkreditierten Testlabor CTC Advanced (Kennnummer 0682) geprüft und kann in den Staaten der Europäischen Union, einschließlich der Schweiz und Norwegen eingesetzt werden. -
Seite 20: Schutzmaßnahmen Gegen Elektrostatische Entladungen
FALCON Basic - 18 - Juni 18 digital 17 Schutzmaßnahmen gegen elektrostatische Entladungen Im geschlossenen Gehäuse ist der Detektor gegen elektrostatische Entladungen durch Berührung von elektrostatisch aufgeladenen Personen, Werkzeug oder Behälter und Verpackungen geschützt. Achtung: Sobald der Detektor aus dem Gehäuse genommen wird, bzw. der Detektor geöffnet wird, sind die Halbleiterbauelemente des Detektors in Gefahr...
