SYSTEM UND FUNKTIONEN

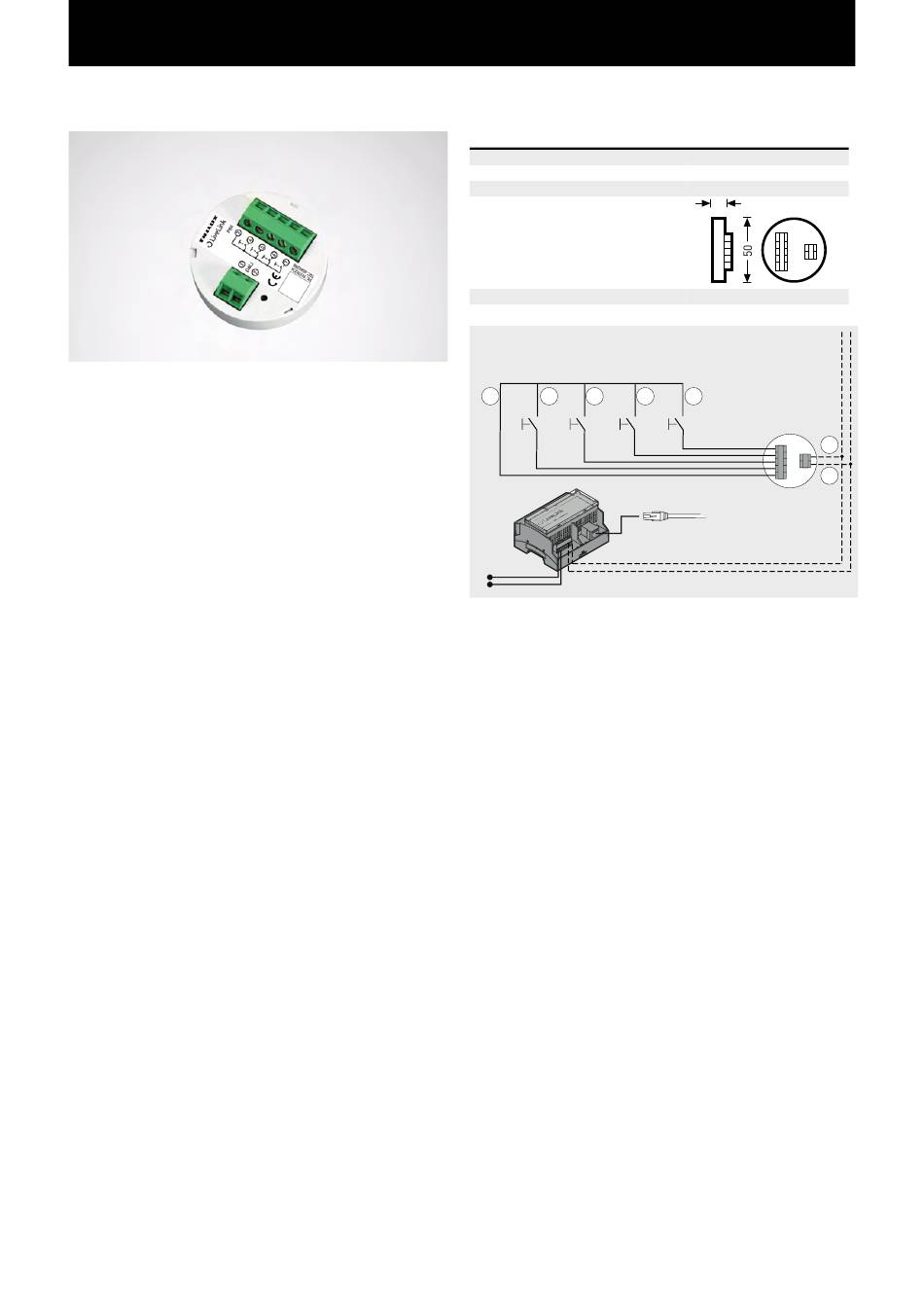

2.3 TASTERKOPPLER LIVELINK DALI PB4

Schnittstelle für handelsübliche Installationstaster
Der Tasterkoppler LiveLink DALI PB4 integriert weitere Taster in
ein LiveLink System. Dazu können je Tasterkoppler bis zu 4 handels-
übliche Installationstaster angeschlossen werden. Die Funktion der
Taster ist während der Inbetriebnahme frei programmierbar.
Passt in die Unterputzdose
Die kompakten Maße erlauben einen Einbau in min. 60mm tiefe
Unterputzdosen. Die Tasterleitungen dürfen eine maximale Länge
von 25m haben und sind nicht in gemeinsamer Matelleitung mit
Netzspannung führenden Leitern zu verlegen. Die Anschlüsse am
Tasterkoppler sind nicht netzspannungsfest.
TASTERKOPPLER LIVELINK DALI PB4
Technische Daten
Anzahl Taster
Leitungslänge Taster
Anzahl DALI Teilnehmer
Maße
TOC
3 4 5
T2 T3
Gateway
+
-
7
max. 25m
1
11
6565200
16
6 7
T4 T5 LiveLink DALI PB4
L= max. 25 m
Ethernet
DALI Linie 1 oder 2
2
1
