SYSTEM UND FUNKTIONEN

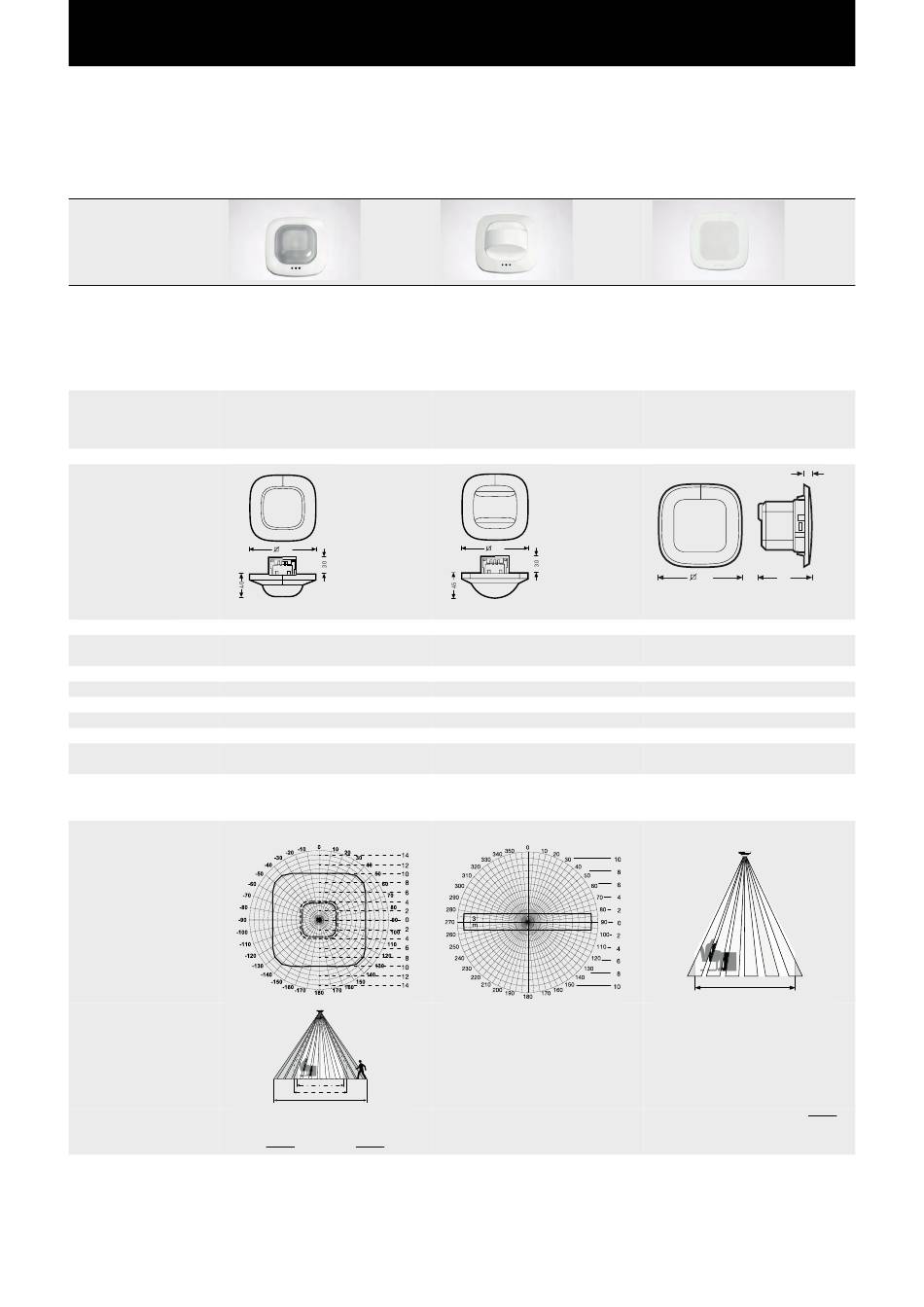

2.4.3 TECHNISCHE DATEN

Typ Quattro HD
Eigenschaften
- raumtypischer quadratischer
Erfassungsbereich
- besonders hohe Empfindlichkeit
und Reichweite

Funktion

- Anwesenheit
- Konstantlicht
Sensortyp Passiv-Infrarot (PIR)
Abmessungen
Einsatzort Innenbereiche von Gebäuden
Sensorik 4 Pyrosensoren mit 13 Erfassungs-
ebenen, 4800 Schaltzonen
Lichtwerteinstellung 10 lx bis 1.000 lx
Schutzart IP 20 (IP54 mit AP Box)
Schutzklasse II
Temperaturbereich -20 °C bis +55 °C
DALI Teilnehmer 3
Montagehöhe 2,5 m bis 10 m
(Deckenmontage)
Erfassungswinkel/ Präsenz: max. 8 m x 8 m (64 m²)
-quadrat Radial: max. 8 m x 8 m (64 m²) Tan-
gential: max. 20 m x 20 m (400 m²)
Erfassungsbereiche bei Montagehöhe 2,8 m bis 3,0 m:
120
- ⋅ - ⋅ - Präsenz - ⋅ - ⋅ -
- - - - - radial - - - - -
tangential
Dual HF
- doppelte Richtcharakteristik für
gezielte Erfassung von Gängen
und Flure
- temperaturunabhängige Erfas-
sung
- Anwesenheit
- Konstantlicht
Hochfrequenz
120
Innenbereiche von Gebäuden
Hochfrequenz 5,8 GHz, Sendeleis-
tung < 1 mW
10 lx bis 1.000 lx
IP 20 (IP 54 mit AP Box)
II
-20 °C bis +55 °C
8
2,5 m bis 3,5 m
siehe Diagramm, Reichweite max.
20 m x 3 m (max. 10 m x 3 m in jede
Richtung),
bei Montagehöhe 2,8 m bis 3,0 m:
ggf. durch Glas, Holz und Leicht-
bauwände, stufenlos elektronisch
einstellbar
12
SENSOREN
Quattro Slim
- raumtypischer quadratischer
Erfassungsbereich
- flache Bauform für einen nahe-
zu deckenbündigen Einbau
- Anwesenheit
- Konstantlicht
Passiv-Infrarot (PIR)
4
80 50
Innenbereiche von Gebäuden
Hochauflösender Pyrosensor mit
spezieller Retina-Linse
10 lx bis 1.000 lx
IP 20
II
0 °C bis +40 °C
2
2,5 m bis 4,0 m
Präsenz: max. 4 m x 4 m (16 m²)
Radial: max. 4 m x 4 m (16 m²)
Tangential: max. 4 m x 4 m (16 m²)
bei Montagehöhe 2,8 m:
4 m
Präsenz / radial / tangential
