SYSTEM UND FUNKTIONEN

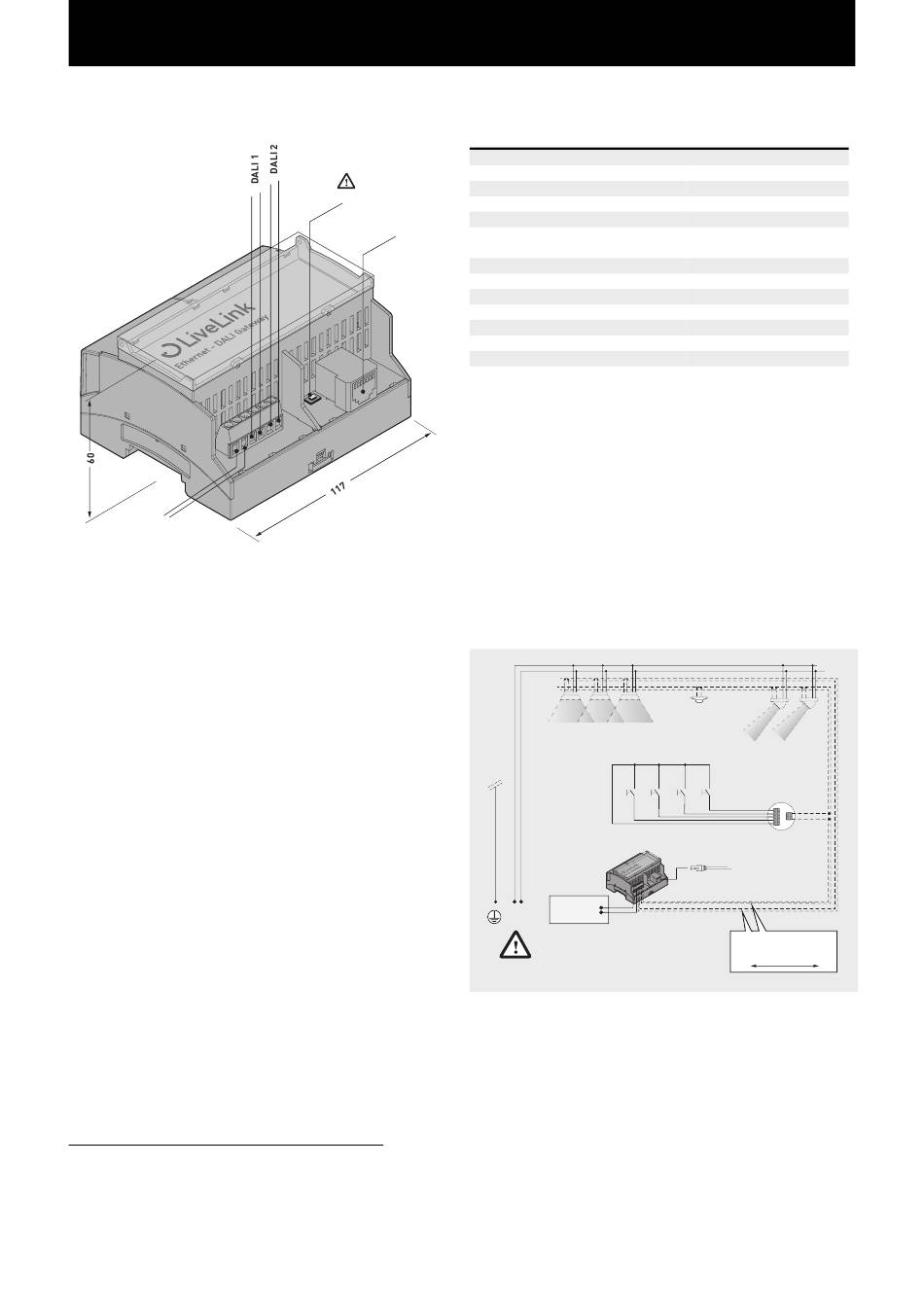

2.2 LIVELINK GATEWAY

+
-
15 V DC
LiveLink Gateways an einem Server bilden
die intelligente Kommandozentrale.
Das Herzstück des LiveLink-Premium-Systems bilden ein oder
mehrere LiveLink Ethernet-DALI-Gateways, die mit Hilfe der LiveLink-
Premium Software an einem Linux-basierten Server betrieben
werden. Die DALI-Teilnehmer aller Gateways werden zu einem Ge-
samtsystem zusammengefasst. Mit Hilfe der LiveLink-Premium App
auf einen Tablet kann das System frei konfiguriert werden. Bei Be-
darf ist eine vollständige Visualisierung der Beleuchtungsanlage auf
Grundlage der geometrischen Daten einer lichttechnischen Planung
möglich, die eine Oberfläche eine für die komfortable Bedienung des
Systems sowie für die Bereitstellung von Wartungsinformationen
1
bildet
.
DALI-Schnittstelle für cleveres Lichtmanagement.
Die Gateways kommunizieren mittels der international genormten
DALI-Schnittstelle mit den Leuchten, Sensoren und Bedien-Tastern
der Beleuchtungsanlage. Jedes Gateway kann an zwei DALI-Linien
insgesamt bis zu 128 Leuchten in 32 Gruppen betreiben. Es können
DALI-Betriebsgeräte vom Typ DT1
steuert werden.
Bequeme Steuerung per Taster, Tablet oder Smartphone.
Die Leuchten bzw. Leuchtengruppen lassen sich wahlweise mit han-
delsüblichen Installationstastern an LiveLink DALI-Tasterkopplern
oder per mobiler App auf einem Tablet oder Smartphone steuern.
Die Taster können frei belegt werden – so lassen sich auch „offline"
Leuchtengruppen ansteuern oder Lichtszenarien abrufen.
1
Für die Kommunikation des Servers mit dem Tablet ist ein WLAN-Router erforderlich.
2
siehe Kapitel
2.8
EMERGENCY LIGHT MONITORING
3
Bei Stromausfall bleibt die Konfiguration erhalten
Nach einem Stromausfall ist keine Neuprogrammierung notwendig, die Systemkonfiguration ist im Steuergerät gespeichert.
-
+
-
+
SW1
RJ45
2
, DT6 und DT8 gemeinsam ange-
3
Technische Daten
Gewicht
Eingangsspannung
Eingangsstrom
Maße in mm (H x B x T)
DALI-Teilnehmer
DALI Betriebsgeräte-Adressen
DALI Ausgangsstrom
DALI Gruppen
Schutzart
Umgebungstemperatur ta
Leitungslänge DALI
Zulässiger Leitungsquerschnitt
TOC
Gateway
+
LN
15 V DC
-
230 V AC
6
LIVELINK GATEWAY
0,2 kg
15 V DC
max. 300 mA
90 x 108 x 61
2 x max. 64
2 x max. 64 (DT1, DT6,
DT8)
2 x max. 128 mA
2 x max. 16
IP20
0 °C – +40 °C
max. 300m
0,5 bis 1,5 mm²
7321300
LiveLink DALI Sensor
T2
T3
T4
T5
LiveLink DALI PB4
Ethernet
DALI-Linie 2
DALI-Linie 1
DALI-Linien
max. 300m
