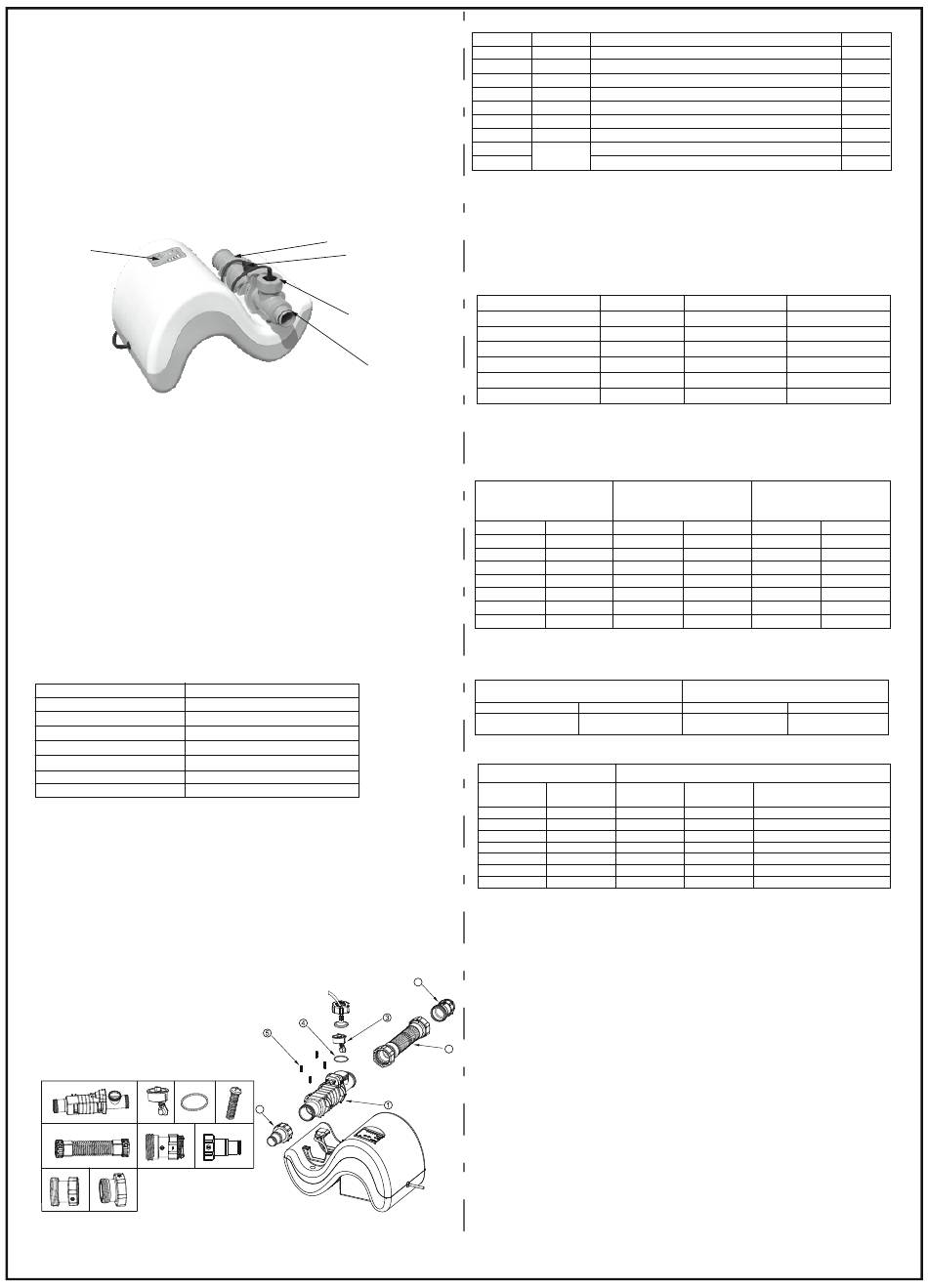

INLEIDING

Gewoon zout (natriumchloride) bestaat uit twee elementen, natrium
en chloride. Tijdens de installatie van uw chloreerapparaat, wordt een
gemeten hoeveelheid zout opgelost in het zwembadwater om een
milde zoutoplossing te creëren. Als onderdeel van de dagelijkse
filtercyclus, gaat het zwembadwater doorheen de elektrolytische cel
van het chloreerapparaat om chloor te produceren dat onmiddellijk
oplost in het water. In eenvoudige, niet technische bewoordingen
begint het chloor begint onmiddellijk bacteriën en algen te vernietigen
en andere organische materialen te oxideren.
Bedieningspaneel
• Elektrolytische Cel (met Titaniumplaten)
De elektrolytische cel bevat bipolaire elektrodes van titanium die
zorgen voor de elektrolyse en chloor produceren indien gevoerd met
gelijkstroom. Chloor ontstaat wanneer het zwembadwater dat zout
bevat door de cel gaat.
• Debietsensor
De debietsensor beschermt de elektrolytische cel en zorgt ervoor
dat er altijd voldoende water door de cel stroomt.
• Bedieningspaneel
De chloreereenheid bevat een elektronisch bedieningspaneel met
knoppen en LED-indicators, om de chloreereenheid te bedienen en
chloor te produceren tijdens de bepaalde werkuren.

SPECIFICATIES

Nominale Spanning: 220-240V AC
Werkspanning Elektrolytische Cel: 12V DC
Wattage: 120W
Maximale Output Chloor/uur:
12 gram/uur
Debietbereik:
700~4000gal./u (2650~15140L/u)
Aanbevolen Zoutniveau:
3000 ppm (3.0 parts per million of deeltjes per miljoen)
Watertemperatuur
10-35°C (50-95°F)
Omgevingstemperatuur
5-40°C (41-104°F)

REFERENTIE ONDERDELEN

Neem voor de assemblage enkele minute de tijd om vertrouwd te
raken met alle onderdelen.
OPM.:
Tekeningen louter voor illustratieve doeleinden. Weerspiegelt
mogelijk niet het actuele product. Niet op schaal.
AFBEELDING
1 3
4
2 6 7
8 9
Elektrolytische Cel
Lijnsnoer Elektrolytische cel
Debietsensor
Waterinlaat
5
7
REF. NR. OND. NR.
1
P6368GS
2
P6369
3
P6489
4
P6371
5
P6372
6
P6375
7
P6376
8
F6H184
9

CHEMISCHE PRODUCTEN WATER

Optimale Condities Chemische Producten Water
Het is raadzaam dat de volgende scheikundige condities van het
zwembadwater in stand gehouden worden voor de bescherming van
de gebruikers van het zwembad.
Het chloreerapparaat heeft alleen een gegarandeerde correcte
werking als voldaan wordt aan de onderstaande condities:
Vrije Chloor
Gecombineerde Chloor
PH
Totale Alkaliniteit
Hardheid Kalk
Stabilisator (Cyanuurzuur)
Gebruik zwembadzout
Gebruik alleen natriumchloride (NaCL) zout dat minstens 99,8% zuiver
is. Het ideale zoutniveau in het zwembadwater ligt tussen
2500~3500ppm (parts per million - delen per miljoen).
Waterinhoud (Berekend aan
90% voor Framezwembad en 80%
Voor Fast Set & Ovale Zwembaden)
Gallons Liter
2000 7500
4000 15000
6000 22500
8000 30000
10000 37500
12000 45500
14000 53000
Zoutberekening voor zwembaden
Zout nodig voor Opstarten
Lbs
Waterinhoud (Gallons) x 0,025 Waterinhoud (Liter) x 0,03
Referentie bedrijfstijd
Waterinhoud
Gallons Liter
2000 7500
4000 15000
6000 22500
8000 30000
10000 37500
12000 45500
14000 53000

INSTRUCTIES VOOR DE INSTALLATIE

OPMERKING: Het chloreerapparaat moet bij voorkeur als laatste
stuk van de zwembadapparatuur geïnstalleerd worden in de
retourleiding naar het zwembad. Dit verlengt de levensduur van de
titanium platen en behoudt de prestaties ervan.
6
1. Als uw bovengronds zwembad gevuld is met water, verwijder dan
de vuilschermen aan de binnenzijde van het zwembad en plaats
stoppen in de inlaat- en uitlaatkleppen van het zwembad vooraleer
het chloreerapparaat te installeren (of sluit de regelkleppen). Dit
2
zal voorkomen dat er water uit het zwembad wegstroomt. Spring
rechtstreeks naar stap 2 als uw zwembad leeg is.
2. Sluit de adapter F aan op de uitlaat van de elektrolytische cel en
schroef de sluitring op zijn plaats.
3. Koppel de waterretourslang (naar het zwembad) los van de
filterpomp en sluit hem aan op de adapter F met behulp van een
buisklem.
4. Sluit adapter E aan op de uitlaat van de filterpomp en schroef de
borgring met schroefdraad in positie.
5. Sluit de slang aan op de adapter E en schroef de sluitring op zijn
plaats.
6. Verwijder de afsluiters en plaats de vuilschermen (of open de
regelkleppen) zodat het water kan stromen.
29
BESCHRIJVING
Elektrolytische Cel
Verbindingsslang(100cm)
Debietsensor
Sluitring
Schroef
Adapter E (Voor aansluiting op filterpompen met 1-1/4 inch (32 mm) slangmaat)
Adapter F (Voor aansluiting op filterpompen met 1-1/4 inch (32 mm) slangmaat)
Adapter A
Adapter B
Minimum Ideaal
0 1.0 - 3.0ppm
0 0
7.2 7.4 - 7.6
100ppm 100 - 140ppm
150ppm 200 - 400ppm
10ppm 30 - 50ppm
Zout Nodig wanneer Zoutniveau
Zout Nodig voor Opstarten
Lbs Kg
50 22
100 45
150 70
200 90
250 115
300 140
350 160
Zout Nodig wanneer Zoutniveau Laag is
Kg Lbs
Waterinhoud (Gallons) x 0,0067
Duur (uren) bij verschillende omgevings-/luchttemperatuur
10-19°C 20-28°C
(50-66°F) (68-82°F)
1 1
2 2
2 4
4 6
4 6
6 8
6 8
AANT.
1
1
1
1
4
1
1
1
1
Maximum
3.0ppm
0.2ppm
7.8
140ppm
500 - 1000ppm
150ppm
Laag is
Lbs Kg
15 6
25 10
40 20
55 25
65 30
80 35
95 40
Kg
Waterinhoud (Liter) x 0,0008
29-36°C
(84-97°F)
2
4
6
8
8
10
10
