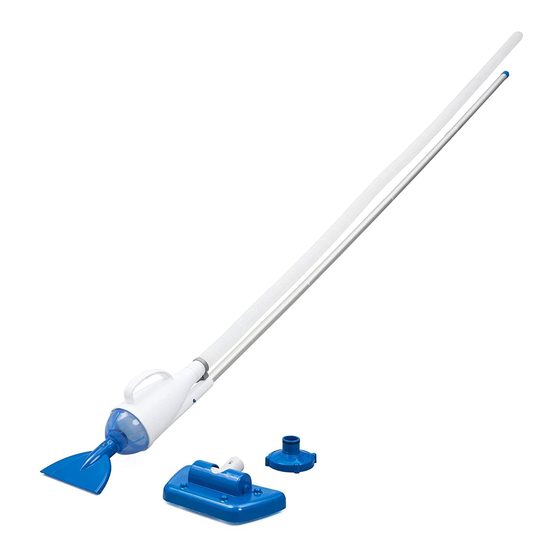

AQUACRAWL POOL VACUUM
#58212
WARNING
IMPORTANT SAFETY INSTRUCTIONS
READ AND FOLLOW ALL INSTRUCTIONS.
WARNING: To reduce the risk of injury, do not permit children to use this
product.
WARNING: Assembly and disassembly of this product should only be performed by adult.
WARNING: Do not remove or obstruct the float opening while the filter
pump/sand filter is operating.
WARNING: Keep hands and hair away from the Pool Vacuum while the filter
pump/sand filter is operating.
WARNING: Do not use the filter pump/sand filter while the pool is occupied.
WARNING: Ensure the filter pump/sand filter is unplugged before any
maintenance begins or severe risk of injury or death exists.
NOTE: Remove the product from the pool before placing a cover over the pool.
NOTE: Please examine and verify all components are present before use. Notify
Bestway at the customer service address listed on this manual for any damaged
or missing parts at the time of purchase.
NOTE: Drawings for illustration purpose only. May not reflect actual product. Not
to scale.
SAVE THESE INSTRUCTIONSS
Specification
Filter Pump/Sand Filter Compatibility: 2,006 L/h (530 gal/h) flow rate and above
Pool Compatibility:
Parts Reference Overview
P6704
P6134
P6532
P6705
NOTE: Drawing may not reflect actual product, not scaled to size.
No.
Name
No.
P6704
Suction Head
P6334
Super Vacuum
P6705
P6134
Brush Nozzle
P6355
Vacuum Body
P6532
P6352
Poles
P6124
P6706
Vacuum Cover
P6357
NOTE: To order Pool Vacuum spare parts, please provide us with part No.
Assembly Illustrations
Step 1(a)
P6704
Step 2
Step 4
Diagram 5
Step 5.2
Step 5.1
15' and below
P6124
P6355
P6357
P6334
P6352
Name
Hose
Hose Adapter
(Fix to pools with Stopper Plugs)
Hose Adapter
(Fix to pools with Connection Valves)
Hose Clamps
Debris Bag
Step 1(b)
P6705
Step 3
Step 5.3
Important: Place the vacuum into the water and fill the vacuum hose with
water in order to remove all the air. Follow the 3 steps in diagram 5. Use the
vaccum only when the hose is full of water.
Step 6(a)
Step 6(b)
Step 7(a)
Step 7(b)
NOTE: We supply two different types of Hose Adapters, use the one fit for
your pool. (See Step 6)
If there are two outlet valves on your pool, please block one of them.
(See Step 7)
Operation
1. Set up the filter pump/sand filter following the filter pump/sand filter owner's
manual. Turn on the Filter Pump/Sand filter to activate the Pool Vacuum.
NOTE: If the filter pump/sand filter is running dry, no water flowing into the
filter pump/sand filter, please open the Air Release Valve to bleed the air
from the filter pump/sand filter. When water starts to flow out, close the Air
Release Valve.
2. Sweep the entire bottom surface of the pool liner until it is clean.
3. When finished unplug the Filter Pump/sand filter, and remove any debris
from the Debris Bag.
NOTE: The internal debris bag is designed to trap leaves and larger debris.
Never use your Pool Vacuum without the debris bag; failure to do so may
clog your filter pump/sand filter. Make sure to empty the debris bag
regularly to ensure the maximum suction possible.
Storage
1. Disassemble the product.
2. Clean and dry all the parts thoroughly.
3. Store it in its original package in a warm dry place.
1
A
B
A
B
Pump
Pump
S-S-005117
