Montage und Demontage der BeckerAnschlussleitung

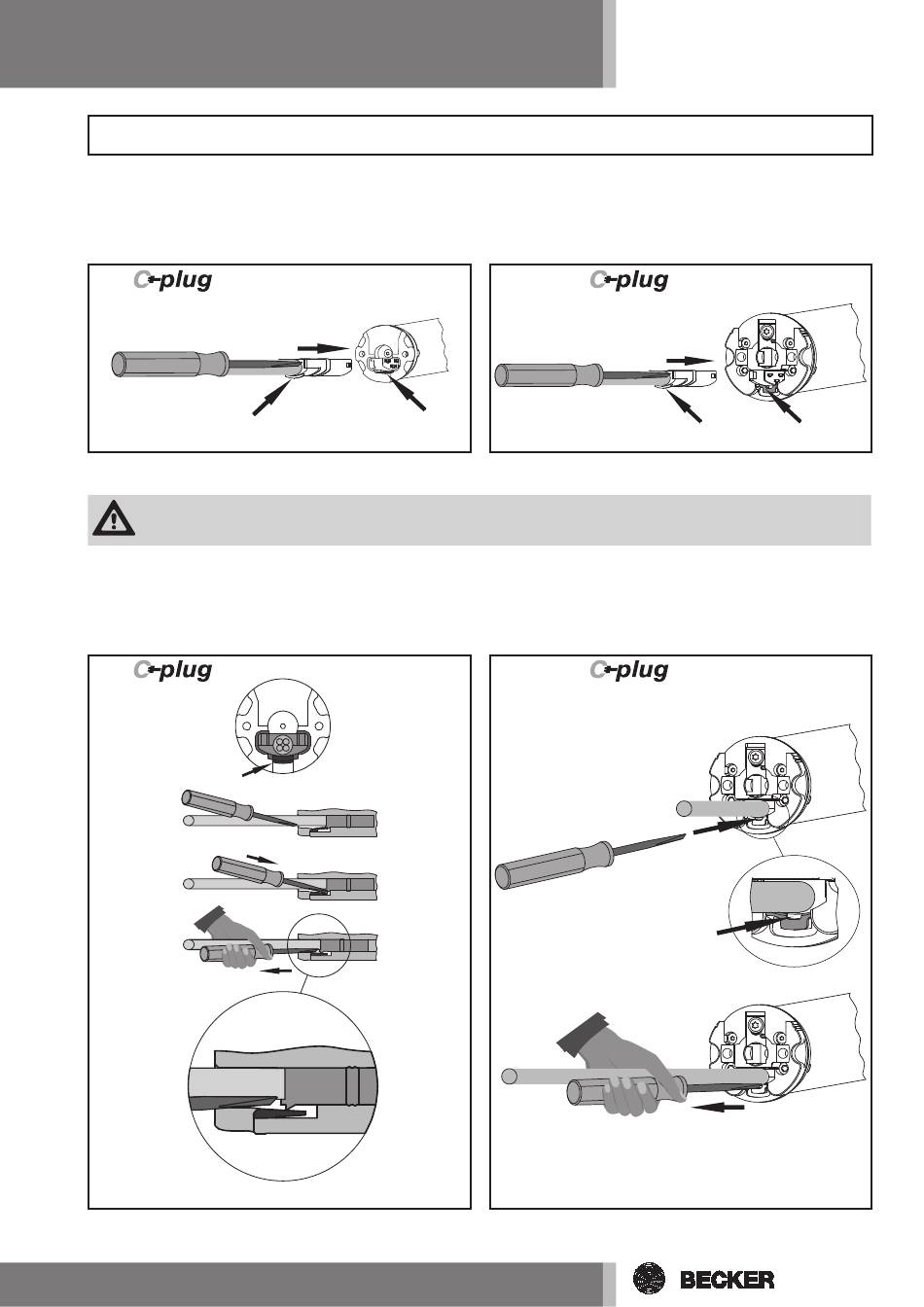

Montage der BeckerAnschlussleitung
Stecken Sie die spannungsfreie Becker-Anschlussleitung soweit in den Antriebskopf, bis die Rastnase hinter dem Rastbü-
gel (Ø45 +Ø58)oder der Rastzunge (Ø35) des Antriebes hörbar einrastet. Verwenden Sie gegebenenfalls zum Nachschieben
einen passenden Schlitz-Schraubendreher. Setzen Sie diesen in eine der beiden dafür vorgesehenen Nuten am Stecker an.
Kontrollieren Sie die Verrastung.
Ø35
Rastnase
Demontage der BeckerAnschlussleitung
Vorsicht
Vor der Demontage ist die BeckerAnschlussleitung spannungsfrei zu schalten.
1. Bei Antrieben vom Durchmesser Ø45 +Ø58 stecken Sie einen passenden Schlitz-Schraubendreher mittig bis Anschlag in
die Aussparung des Rastbügels, so dass der Rastbügel die Rastnase am Stecker freigibt.
Bei Antrieben vom Durchmesser Ø35 stecken Sie einen passenden Schlitz-Schraubendreher mittig zwischen Rastnase
und Rastzunge, so dass die Rastzunge die Rastnase am Stecker freigibt.
2. Jetzt können Sie die Becker-Anschlussleitung zusammen mit dem Schlitz-Schraubendreher herausziehen.
Ø35
Rastzunge
1.
2.
Click
Rastzunge
3.
Ø45 + Ø58
Click
Ø45 + Ø58
Rastnase Rastbügel
1.
2.
