Webasto 1321315F Einbaudokumentation Seite 27

Renault Captur
Ident.-Nr.: 1321315F
1
2
1
Stand: 26.01.2018

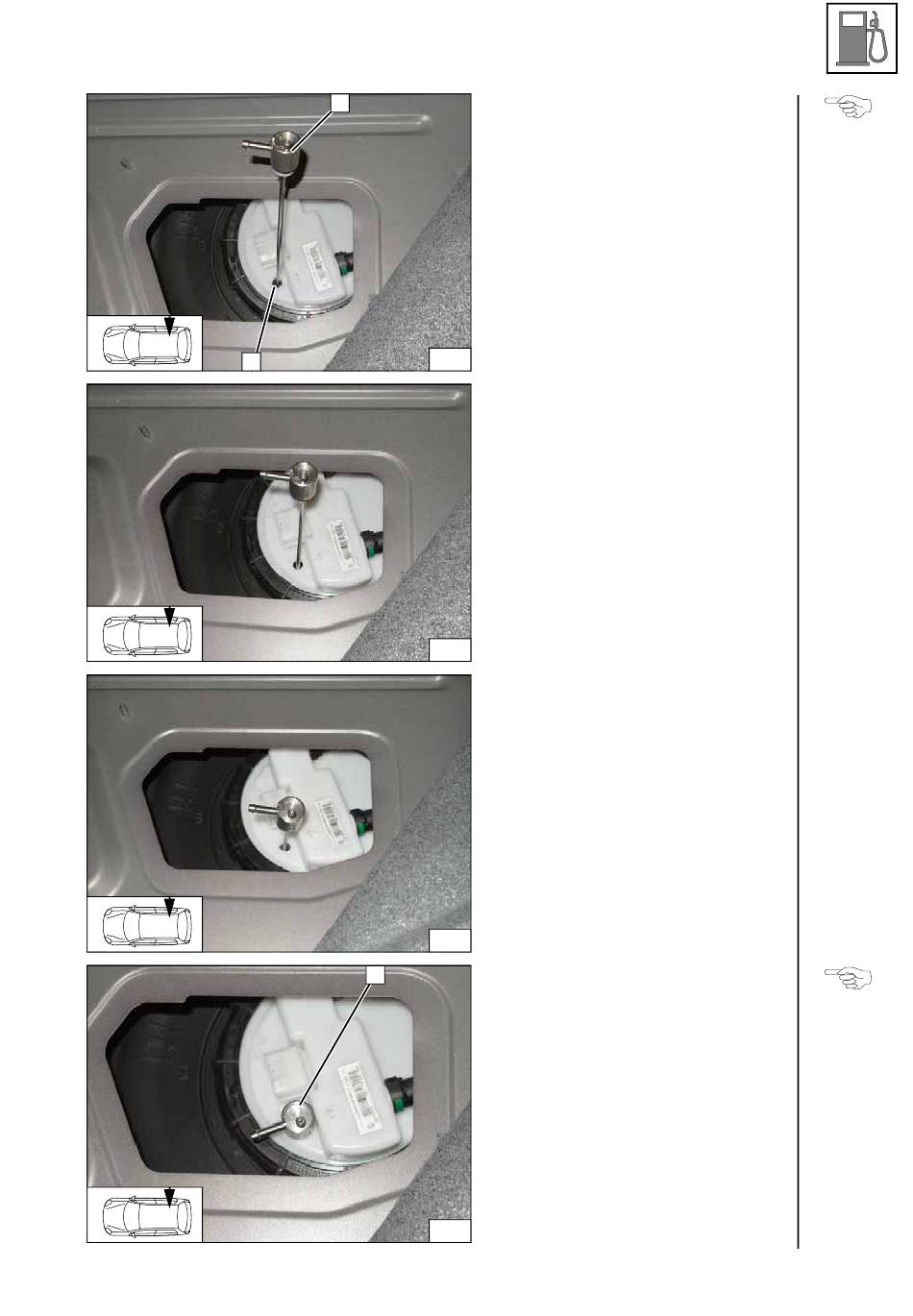

Arbeitsschritte F4, F5
FuelFix 1 gemäß Schablone biegen und
ablängen.
In Bohrung 2 einsetzen!
64
65
66
Arbeitsschritte F5.3, F5.4!
FuelFix 1 gemäß Abbildung positionieren!
67
© Webasto Thermo & Comfort SE
FuelFix
einsetzen
FuelFix
einsetzen
FuelFix
einsetzen
FuelFix
ausrichten
27
