Elektrik - Webasto 1321315F Einbaudokumentation

Renault Captur

Elektrik

Sicherungshalter Motorraum
1 Schraube M5x16, Karosseriescheibe [2x],
Mutter
2 Fzg.eigene Schraube Sicherungsbox
3 Winkel
4 Sicherungen F1-2
!
Nm
Masseleitung
1 Masseleitung an fzg.eigenen Massestütz-
punkt
Ident.-Nr.: 1321315F
1
2
12
4 3
1
14
Stand: 26.01.2018
Plusleitung
1 Plusleitung an Plusstützpunkt
1
Kabelbaum Dosierpumpe erst
später zusammen mit Brenn-
stoffleitung entlang der
fzg.eigenen Kraftstoffleitungen
am Unterboden verlegen
1
2
Kabelbaumdurchführung
1 Gummitülle
2 Kabelbäume Heizgerät, Bedienelement
© Webasto Thermo & Comfort SE
!
Nm
13

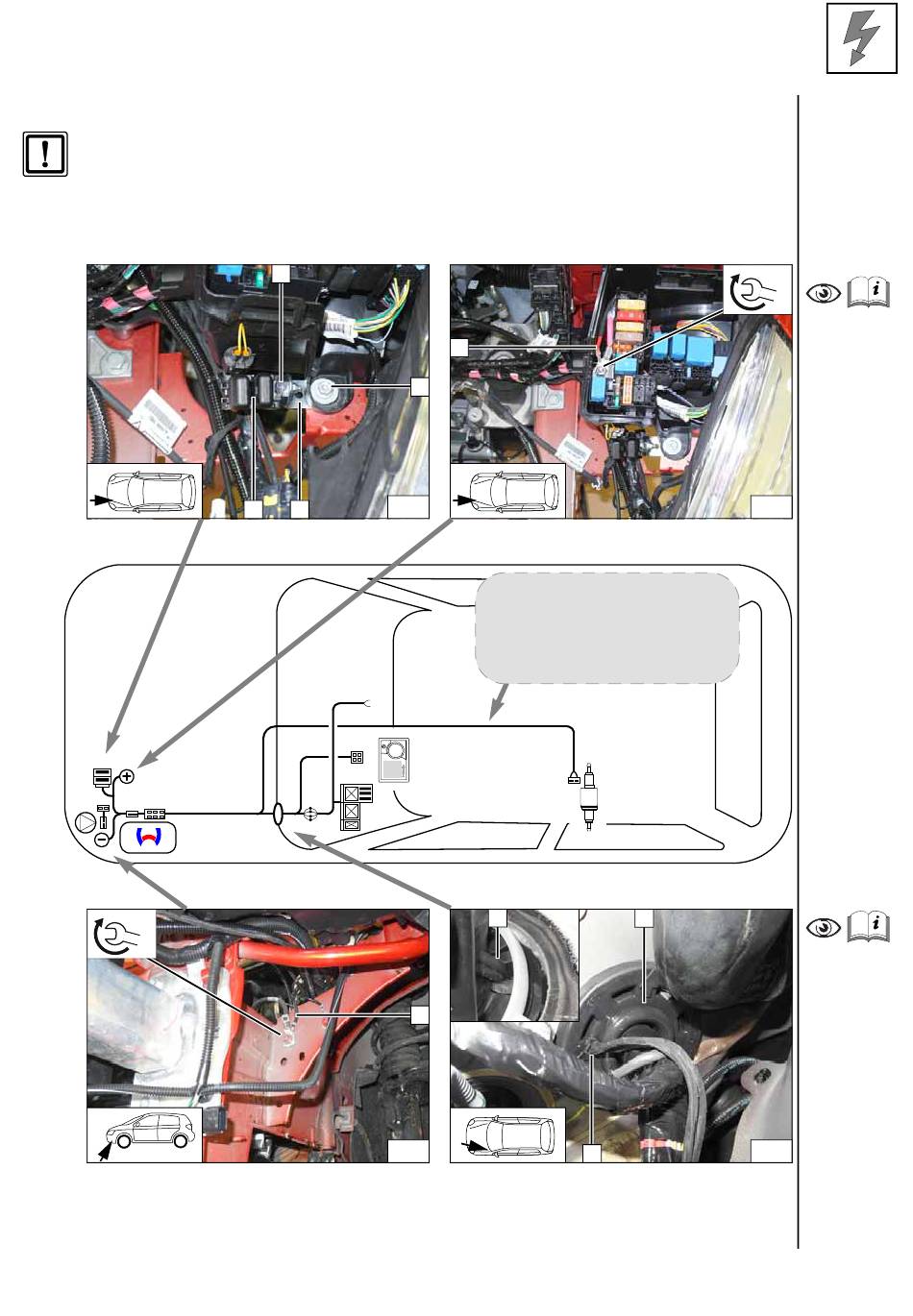

Schema
Kabelbaum-
verlegung
1
15
10
