Einbauort Vorbereiten - Webasto 1321315F Einbaudokumentation

Renault Captur
1
Ident.-Nr.: 1321315F
2
1
38
1 2
1 2
2
1
Stand: 26.01.2018

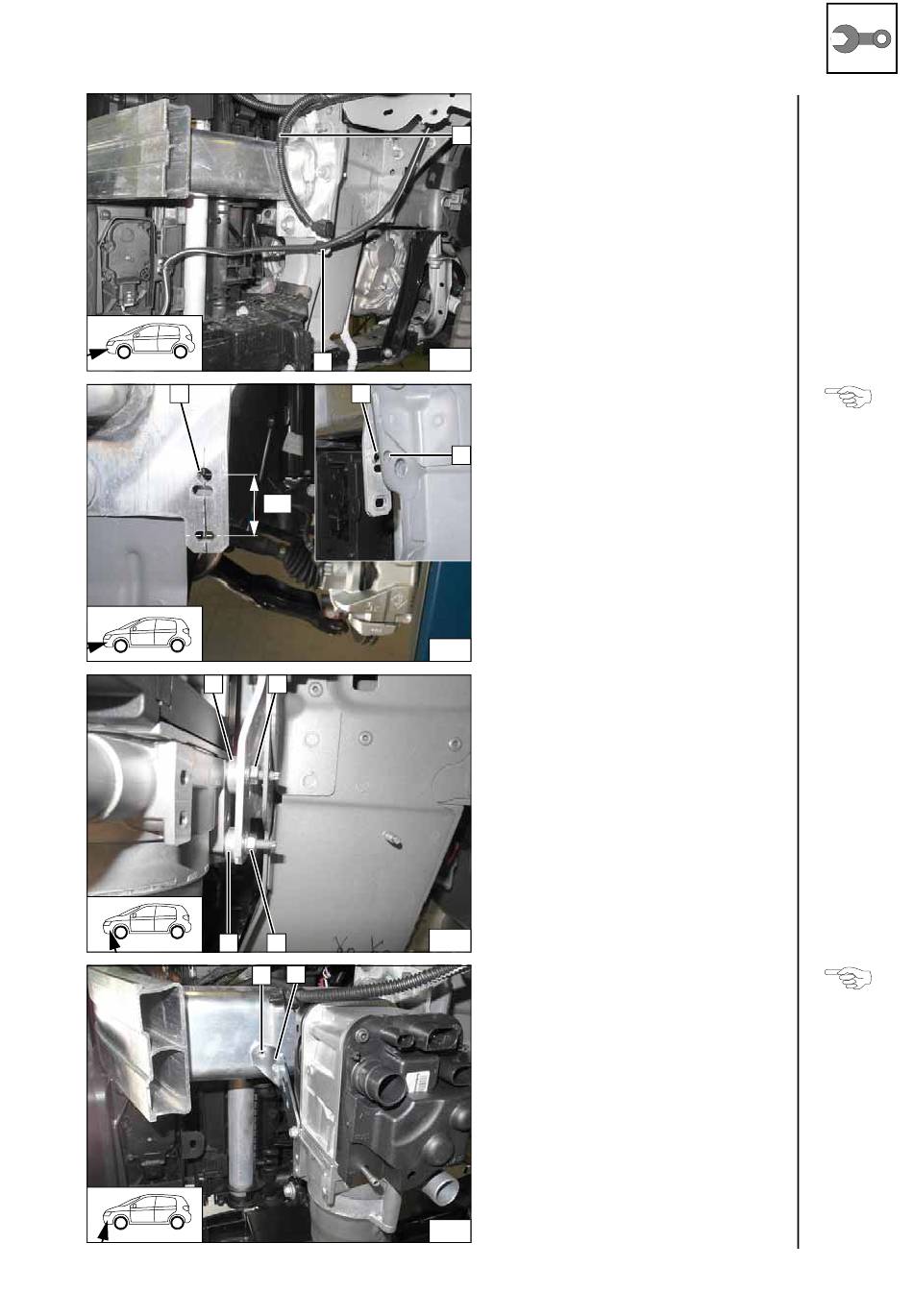

Einbauort vorbereiten

1
1 Kabelbaum herauslösen
2 Kabelbaum Kühlerjalousie (wenn
vorhanden) herauslösen
45
Lochbild an Position 1 übertragen und an
Position 2 durchbohren!
1 Bohrung Ø 7
2
46
1 Distanzscheibe 5 [2x]
2 Bundmutter M6 [2x]
47
Heizgerät senkrecht ausrichten!
1 Lochbild übertragen
2 Lochband
48
© Webasto Thermo & Comfort SE
Kabelbaum
lösen
Bohrung für
Befestigung
Heizgerät
Heizgerät
lose
montieren
Lochbild
übertragen
22
