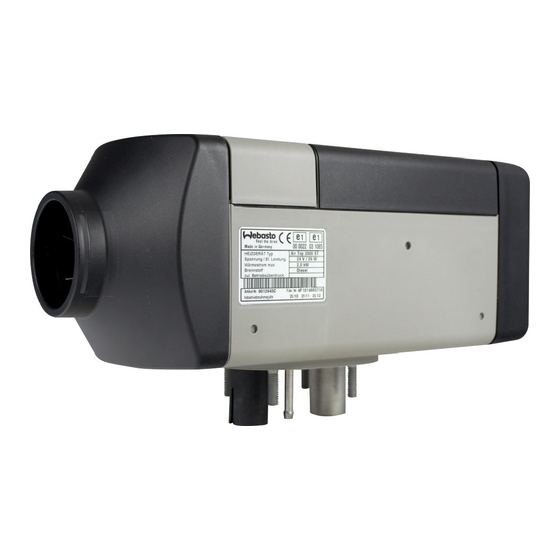

Webasto Air Top 2000 ST B Einbauanleitung
Luft-heizgerät vw t5
Vorschau ausblenden
Andere Handbücher für Air Top 2000 ST B:
- Einbauanweisungen (121 Seiten) ,
- Werkstatt-handbuch (72 Seiten) ,
- Einbauanleitung (27 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Luft-Heizgerät
Zusatzheizung Air Top 2000 ST B
Zusatzheizung Air Top 2000 ST D
Einbauanleitung
VW T5
Benzin- und Diesel
ab Modell 2004
Nur für Linkslenker
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer
verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch kön-
nen schwere oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es ei-
nes speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und
eine Spezialausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu repa-
rieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die
notwendigen technischen Fähigkeiten erworben haben und die für einen sachgerech-
ten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten
Sie alle Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau
durch ungeschultes Personal zurückzuführen sind.
Ident.-Nr.: 9014157B
e1
*2001/56*0022
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Air Top 2000 ST B
Inhaltszusammenfassung für Webasto Air Top 2000 ST B
- Seite 1 Austritt von tödlichem Kohlenmonoxid führen. Dadurch kön- nen schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es ei- nes speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezialausrüstung.
-
Seite 2: Inhaltsverzeichnis
VW T5 Inhaltsverzeichnis Gültigkeit Brennstoffentnahme bei Fahrzeugen Heizgeräte mit Stand- oder Zuheizer Vorwort Abgasanlage Allgemeine Hinweise Option Abgasschalldämpfer Spezialwerkzeuge Option Heizluftsystem Erläuterungen zum Dokument Option Umluft Allgemeines Einbauschema Einbindung Elektrik Vorarbeiten Option Kombiuhr Einbauort Heizgerät Externer Temperaturfühler Einbauort vorbereiten Option Telestart Heizgerät vorbereiten Störcodeabschaltung Heizgerät einbauen... -
Seite 3: Heizgeräte
9008322C Einbaukit VW T5 Benzin- und Diesel 9014156A Der Einbaukit beinhaltet den Halter mit Befestigungsteilen. Die erforderlichen Luftführungsteile sind entsprechend dem Kundenauftrag aus dem Webasto- Zube- hörkatalog optional zu bestellen! optional zu bestellen bei Fahrzeugen ohne werksseitig verbauter Zusatzheizung: Menge Bezeichnung Bestell-Nr.:... -
Seite 4: Erläuterungen Zum Dokument
Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Allgemeines Einbauschema
VW T5 Allgemeines Einbauschema Vorwahluhr: Komfortzubehör Nicht bei TRS! Einbau- schema AT 2000 ST Brennstofffilter: Option Klemme 15 Brücke 0,75mm² 0,75mm² Klemme 30 1,0mm² Klemme 58 0,75mm² Klemme 31 1,0mm² Anschluß- schema Komfort- 0,5mm² Vorwahl- 0,5mm² 0,5mm² 0,5mm²... -
Seite 6: Vorarbeiten
VW T5 Vorarbeiten ACHTUNG! - Batterie abklemmen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Tankdeckel öffnen, Tank belüften - Tankdeckel wieder schließen - Unterbodenschutz rechts und links ausbauen (wenn vorhanden) - Tank ausbauen (nur bei Fahrzeugen ohne eingebaute Zu- oder Standheizung) - Tankarmatur gemäß... -
Seite 7: Einbauort Vorbereiten
VW T5 Einbauort vorbereiten 1 Einnietmutter 2x in vorhandene Bohrun- Einniet- muttern einsetzen 2 Halter 1 Schraube M6x20, Karosseriescheibe an Einnietmuttern Halter lose montieren 1 Lochbild [2x] auf Schweller übertragen 2 Halter demontieren, Bohrung Ø 9,1mm; Einnietmuttern einziehen Lochbild übertragen... -
Seite 8: Heizgerät Vorbereiten
VW T5 Heizgerät vorbereiten Bei Frischluftbetrieb ist ein Unterfahrschutz gem. Bild 33 zwingend erforderlich, wenn nicht vorhanden! 1 Heizgerät Heizgerät 2 Fußdichtung aufstecken vorberei- 3 Schutzgitter Vom Flexrohr Ø 60mm ca. 360mm ablängen. 3 Heizgerät 4 Kabelbaum 1 Flexrohr Ø 60mm, 360mm lang 2 Schlauchschelle Ø... -
Seite 9: Heizgerät Einbauen
VW T5 Heizgerät einbauen 2 Vormontiertes Heizgerät 1 Schraube M6x20, Federring, Karosserie- scheibe [je 2x] Heizgerät montieren 1 Vormontiertes Heizgerät 2 Schraube M6x20, Federring, Karosserie- scheibe [je 2x] Heizgerät montieren... -
Seite 10: Brennluft
VW T5 Brennluft Brennluftansaugleitung gemäß Bild formen! 2 Brennluftansaugleitung 1 Kabelbinder Ansauglei- tung mon- tieren... -
Seite 11: Brennstoffeinbindung
VW T5 Brennstoffeinbindung VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... -
Seite 12: Dosierpumpe
VW T5 Dosierpumpe Mecanyl- Brennstoffleitung beim Einbauort Dosierpumpe ablängen! 2 Dosierpumpe 5 Gummierte Rohrschelle Dosier- 1 Schwingmetallpuffer, Bundmutter pumpe vor- 4 Schlauchstück, Schlauchschellen Ø10mm montieren [2x] 6 Schlauchstück, Schlauchschelle Ø10mm 4 Restende Mecanyl- Brennstoffleitung 3 Schlauchstück, Schlauchschellen Ø10mm [2x] Einbaulage Dosierpumpe beachten, siehe „Einbauanweisung“! Einbauort links an Strebe vor dem Fahrzeug- tank! -
Seite 13: Brennstoffentnahme Bei Fahrzeugen Ohne Stand- Oder Zuheizer
VW T5 Brennstoffentnahme bei Fahrzeu- gen ohne Stand- oder Zuheizer Tank gemäß Herstellerangaben ausbauen. Tankarmatur gemäß Herstellerangaben aus- bauen. Schablone ausschneiden und auflegen! Brennstoff- 1 Tankarmatur entnahme 2 Schablone 3 Lochbild übertragen, Bohrung Ø6mm Tankentnehmer gemäß Schablone formen, ablängen und einsetzen, siehe „Einbauan- weisung“! 2 Tankarmatur 1 Tankentnehmer... -
Seite 14: Brennstoffentnahme Bei Fahrzeugen Mit Stand- Oder Zuheizer
VW T5 Brennstoffentnahme bei Fahrzeu- gen mit Stand- oder Zuheizer Kraftstoffleitung zum Stand- oder Zuheizer gem. Bild trennen. Brennstoffentnehmer gem. Bild in Trennstelle einsetzen! Brennstoff- 1 Kraftstoffleitung zum Stand- oder Zuheizer entnahme 2 Brennstoffentnehmer, Schlauchschelle Ø10mm [2x] 4 Restende Mecanyl-Brennstoffleitung von Dosierpumpe 3 Schlauchstück, Schlauchschelle Ø... -
Seite 15: Abgasanlage
VW T5 Abgasanlage Abgasleitung gem. Bild ausrichten. Kondensatablaufbohrung Ø 2mm an der tief- sten Stelle in Abgasleitung bohren! Auf ausreichenden Abstand zu benachbarten Bauteilen achten! Abgaslei- tung befe- 1 Abgasleitung stigen 2 Rohrschelle, Distanzhülse 10mm, Blech- schraube Option Abgasschalldämpfer Der Einbau des Abgasschalldämpfers gem. Bild 26 ist bei einem Fahrzeug mit Ausstat- tung Unterfahrschutz nicht möglich! 1 Abgasleitung... -
Seite 16: Option Heizluftsystem
VW T5 Option Heizluftsystem ACHTUNG! Die dargestellte Verlegung der Luftführungsteile ist ein Ausführungsbeispiel am Kastenwagen mit Trennwand. Sollten andere Versionen und Ausstattungsvarianten vorliegen, so sind entsprechend An- passungen vorzunehmen! Vor der Montage ist die Verlegung der Luftführungsteile mit dem Endkunden abzustimmen! Flexrohre knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Konsolen und Schlauchschellen! Die Heizluftführung an diesem Ausführungsbeispiel erfolgt gemäß... - Seite 17 VW T5 Option Heizluftsystem Abdeckung unter dem Beifahrersitz zurück- schlagen. Adapter Ø 55x60 gem. Bild aufle- gen! 2 Adapter Ø 55x60 Bohrung 1 Lochbild übertragen, Bohrung Ø60mm unterm Beifahrer- sitz Adapter von ober in Bohrung einsetzen und mit Sicaflex einkleben! 1 Adapter Ø...
- Seite 18 VW T5 Flexrohr 1 Ø 55mm gem. Bild ablängen und auf Adapter 3 aufstecken! 1 Flexrohr Ø 55mm 3 Schlauchschelle Ø 50-70mm 2 Konsole mit Schlauchschelle, Blech- schraube [2x] Verlegung unterm Beifahrer- sitz Flexrohr 3 und 5 Ø 55mm gem. Bild ablän- gen.
-
Seite 19: Option Umluft
VW T5 Option Umluft Für die Option Umluftbetrieb ist ein Unterfahr- schutz nicht erforderlich! 1 Unterfahrschutz Unterfahr- schutz Ausströmer auf Einstiegverkleidung Beifah- rerseite gemäß Bild auflegen, Innen-Ø und Lochbild für Befestigung [3x] auf Verkleidung übertragen. Ausströmer abnehmen und Boh- rung Ø 60mm in Verkleidung und Einstieg Beifahrerseite. -
Seite 20: Einbindung Elektrik
VW T5 Einbindung Elektrik 4 Halteplatte Sicherungshalter, Schraube M4x12, Scheibe, Mutter M4 1 Kabelbaum Stromversorgung Heizgerät 2 Masseleitung an Batterie- Minuspol Siche- 3 Plusleitung an Batterie- Pluspol rungshal- montieren 1 Temperaturregler Bedienele- ment mon- tieren Option Kombiuhr 1 Kombiuhr Kombiuhr montieren Externer Temperaturfühler Die Montage erfolgt nicht im Umluftbetrieb! -
Seite 21: Option Telestart
VW T5 Option Telestart Empfänger Telestart gemäß Schaltplan ein- binden! 1 Schraube M5x16, Bundmutter an vorhan- dener Bohrung 2 Telestart Empfän- 3 Halter Telestart ger montie- Nur gültig in Kombination Standardbedienele- ment mit Telestart! Schalter gemäß Schaltplan einbinden! 1 Standardbedienelement 2 Schalter Schalter montieren... - Seite 22 VW T5 ws/rt ws/sw gn/ws System- schaltplan sw/bl mit Bedien- element und Fahr- zeuggeblä-...
- Seite 23 VW T5 ws/rt ws/sw gn/ws sw/bl System- schaltplan mit Kombi- uhr, Tele- start und Fahrzeug- gebläse...
- Seite 24 VW T5 Mit Plus von Klemme (15/75) an Anschluss 10: Dauerbetrieb bei Sofortheizen solange die Zündung eingeschaltet ist Ohne Plus an Anschluss 10: Heizzeit ist variabel programmierbar (10 min bis 120 min), Grundeinstellung 120 min Diagnose K-Leitung W-Bus Eingangspin (Pin 16 / Stecker X6, Kabelfarbe am Kabelbaum: ws/rt): „Lüften“...
- Seite 25 VW T5 Pos. Benennung Bemerkung Heizgerät Air Top 2000 ST Steuergerät Flammwächter nur bei Benzingerät Temperaturfühler intern Überhitzungssensor Überhitzungsschutz Temperaturfühler extern Glühstift Sicherung 24V 15A / 12V 20A Flachsicherung SAE J 1284 Sicherung 3A Flachsicherung SAE J 1284 Sicherung 25A Flachsicherung SAE J 1284 Leuchtdiode grün (in Pos.
-
Seite 26: Störabschaltung
Zur Störentriegelung das Heizgerät kurz (min. 2 sek.) Aus- und wieder Einschalten. Treten schwerwiegende Störungen wie Überhitzung oder kein Start gehäuft auf, so wird das Heizgerät dauerhaft verriegelt (F12 bzw. F13) und kann nach einer Reparatur nur von Webasto geschultem Fach- personal wieder in Betrieb genommen werden. -
Seite 27: Abschließende Arbeiten
- Aufklebeschild „Standheizung vor dem Tanken abschalten“ an der B-Säule links anbringen Feel the drive Webasto AG Postfach 80 - 82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de Printed in Germany 04/07 Druck: Steffen... -
Seite 28: Bedienungshinweise Für Den Endkunden
VW T5 Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Nur für Fahrzeuge mit Standardbedienelement und Telestart! Bei Fahrzeugen mit Standheizung oder Zuheizer ab Werk, darf für einen einwandfrei- en Betrieb der Luftheizung Air Top 2000 ST, das Kraftstoffniveau nicht unter 1/4 der Tankfüllung sein! Vor Abstellen des Fahrzeugs sind folgende Einstellungen vorzunehmen: 1. -
Seite 29: Schablone Tankarmatur
VW T5 Schablone Tankarmatur 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Bei größeren Abweichungen Druckereinstellung entspre- chend korrigieren oder Originalausdruck anfordern. 100mm... -
Seite 30: Schablone Tankentnehmer
VW T5 Schablone Tankentnehmer 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Bei größeren Abweichungen Druckereinstellung entspre- chend korrigieren oder Originalausdruck anfordern. 100mm...
