Webasto Air Top 2000-12V Montageanleitung
Luft-heizgerät, vw bus t4
Quicklinks
ACHTUNG !!!
Nur für Dieselfahrzeuge
verwendbar
Luft-Heizgerät
Air Top 2000 - 12V
2
Pos
Bezeichnung
1

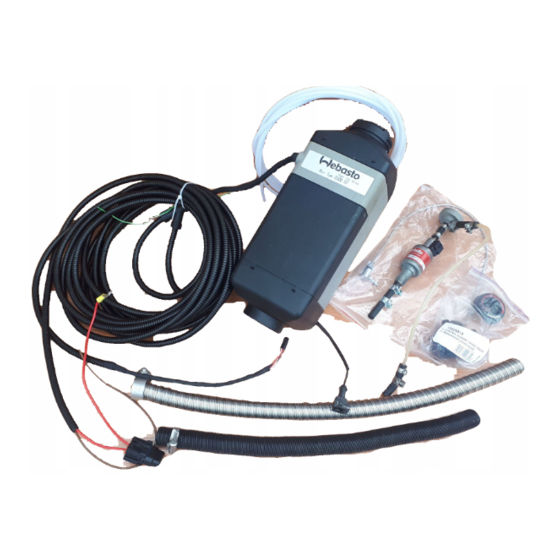

Heizgerät Air Top 2000
2
Bedienelement
3
Dosierpumpe
4
Abgasanlage
5
Brennluftansaugleitung
6
Komfortzubehör
Vorwahluhr 3-Zeiten
Ident.-Nr. 776 948
Printed in Germany
3
5
1
4
3/9507
Druck: Steffen
Einbauvorschlag
VW Bus T4
Dieser Einbauvorschlag gilt
für die Fahrzeuge bei denen
der beschriebene Einbauort
nicht durch andere Bauteile
belegt ist.
1
Spezialwerkzeug
Winkelbohrmaschine
Lochfräse ø 80 mm oder
Stichsäge
Drehmomentschlüssel
für 12 Nm
© Webasto Thermosysteme GmbH Germany
Verwandte Anleitungen für Webasto Air Top 2000-12V
Inhaltszusammenfassung für Webasto Air Top 2000-12V
- Seite 1 Bezeichnung Spezialwerkzeug Heizgerät Air Top 2000 Winkelbohrmaschine Bedienelement Lochfräse ø 80 mm oder Dosierpumpe Stichsäge Abgasanlage Drehmomentschlüssel Brennluftansaugleitung für 12 Nm Komfortzubehör Vorwahluhr 3-Zeiten Ident.-Nr. 776 948 Printed in Germany 3/9507 Druck: Steffen © Webasto Thermosysteme GmbH Germany...
-
Seite 2: Allgemeines Einbauschema
Air Top 2000 VW Bus T4 Allgemeines Einbauschema Vorwahluhr: Komfortzubehör Nicht bei TRS! Brennstoffilter: Option... - Seite 3 VW Bus T4 Air Top 2000 Für den Einbau werden benötigt: Menge Bezeichnung Bestell-Nr. Luftheizgerät Air Top 2000-12V mit Einbausatz Diesel 840 85B oder Luftheizgerät Air Top 2000-12V mit Einbausatz Benzin 840 86B Typspezifische Einbauteile VW Bus T4 Menge Bezeichnung Bestell-Nr.
- Seite 4 Air Top 2000 VW Bus T4 Allgemeine Hinweise - Blanke Karrosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Durchführungen mit Dichtmasse abdichten - Schläuche, Leitungen und Kabelbäume mit Kabel- bindern sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnitte- ner Kraftstoffschlauch) versehen Vorarbeiten - Batterie abklemmen...
- Seite 5 VW Bus T4 Air Top 2000 Einbau: Einbaukasten montieren - Vier Bohrungen ø 7 mm gemäß Skizze Seite 12 in Einbaukasten bohren - Winkel (5/1) und (6/1) mit vier Schrauben M6x16, Karosseriescheiben, Federringen und Muttern am Einbaukasten befestigen - Einbaukasten mit den Winkeln (5/1) am Querträger an vorhandener Bohrung anlegen, Lochbild der Winkel auf Querträger vorne übertragen und Boh- rungen ø...
- Seite 6 Air Top 2000 VW Bus T4 Brennluftansaugleitung / Abgasleitung - Anschlußleitung der Dosierpumpe durch Nut im Brennluftansaugstutzen führen - Brennluftansaugleitung (8/1) mit Schlauchschelle am Brennluftansaugstutzen befestigen - Brennluftansaugleitung (9/1) gemäß Bild 9 am Querträger verlegen und mit Kabelbindern fixieren - Endhülse (9/2) auf Brennluftansaugleitung auf- stecken - An der tiefsten Stelle der Brennluftansaugleitung Kondensatablaufbohrung ø3 mm anbringen...
- Seite 7 Scheuerschutz versehen! Auf genügend Abstand der Brennstoffleitung zur Ab- gasleitung achten! HINWEIS: Diesel: Die Brennstoffeinbindung erfolgt bei Dieselmotoren mittels Webasto-Brennstoffentnehmer aus der Fahr- zeugvorlaufleitung Benzin: Die Brennstoffeinbindung erfolgt bei Benzinmotoren mittels VW Tankarmatur - VW Nr. 701919679A Dosierpumpe...
- Seite 8 HINWEIS: Einbaulage des Brennstoffentnehmers beachten, siehe "Betriebs-/Einbauanweisung" - Kraftstoffvorlaufleitung am Fahrzeug an der in Bild 13 dargestellten Position trennen - Webasto-Brennstoffentnehmer (13/1) Trennstelle einsetzen und mit Schlauchschellen befestigen - Brennstoffleitung (13/3) von der Saugseite der Do- sierpumpe zum Brennstoffentnehmer führen und ablängen...
- Seite 9 VW Bus T4 Air Top 2000 Elektrische Verbindungen HINWEIS: Elektrische Verbindungen zwischen Heizgerät, Do- sierpumpe, Sicherungshalter, Bedienelement und Vorwahluhr gemäß dem entsprechenden Schaltplan in der Betriebs- und Einbauanweisung herstellen! - Sicherungshalter vom Kabelbaum lösen - Kabeltülle für Durchführung im Einbaukasten auf Kabelbaum aufschieben und Kabelbaum am Heizgerät montieren - Kabelbaum der Dosierpumpe ablängen...
- Seite 10 Air Top 2000 VW Bus T4 Bedienelement - Bedienelement gemäß Betriebs- und Einbau- anweisung des Heizgerätes in Blende einbauen (Bild 17) - Stecker am Bedienelement anstecken Vorwahluhr (Option) - Vorwahluhr in Armaturenbrett einsetzen (Bild 18) - Der Anschluß der 3-Zeiten Vorwahluhr erfolgt ge- mäß...
- Seite 11 Demontierte Teile in umgekehrter Reihenfolge wieder montieren • Alle Schlauchleitungen, Schlauch- und Rohrschellen sowie alle elektrischen Anschlüsse auf festen Sitz prüfen • Alle losen Leitungen mit Kabelbindern sichern • Heizgerätekomponenten mit Korrosionsschutzwachs (Tectyl 100K Bestell Nr. 111329) einsprühen • Webasto-Heizung einschalten, siehe “Betriebsanweisung”...
- Seite 12 VW Bus T4 Einbaukasten AT 2000 Fahrtrichtung alle Bohrungen ø 7mm Siehe Bild 4 Webasto Thermosysteme GmbH 82131 Stockdorf . Kraillinger Str. 5 . Telefon (089) 8 57 94-0 Telefax (089) 8 57 94-448 Telex 5 23 647 webas d...
- Seite 13 Luftheizgerät AT 2000 Komfort 12V Benzin mit Universaleinbausatz incl. Kombiuhr 887 33A Luftheizgerät AT 2000 Komfort 24V Diesel mit Universaleinbausatz incl. Kombiuhr 887 30A Einbauschema Air Top 2000 Kombiuhr Air Top 2000 Komfort oder Option Ident.-Nr. 776 307 Printed in Germany 3/0597 Druck: Steffen © Webasto Thermosysteme GmbH Germany...
- Seite 14 Air Top 2000 Anschlußschema Kombiuhr Webasto Thermosysteme GmbH 82131 Stockdorf . Kraillinger Str. 5 . Telefon (089) 8 57 94-0 Telefax (089) 8 57 94-448 Telex 5 23 647 webas d...
- Seite 15 139 645 Einbauvorschlag Air Top 2000 in VW Bus T4 776 948 Materialliste zu EBV 776 948 Air Top 2000 in VW Bus T4 776 949 Info 362 Einbaukasten 776 969 Ident-Nr. 776 949 7/0596 © Webasto Thermosysteme GmbH Germany...
