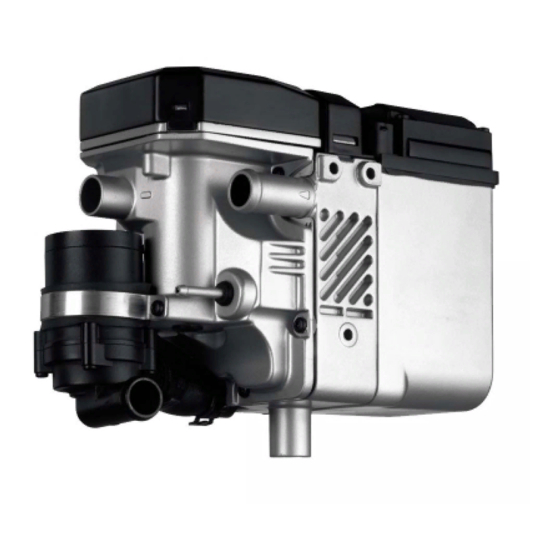

Webasto Thermo Top E Einbaudokumentation
Skoda superb ii
Vorschau ausblenden
Andere Handbücher für Thermo Top E:
- Einbauanleitung (47 Seiten) ,
- Einbaudokumentation (43 Seiten) ,
- Einbauanweisungen (40 Seiten)
Inhaltsverzeichnis
Wasser-Heizgerät
Zusatzheizung Thermo Top E
Zusatzheizung Thermo Top C
Zusatzheizung Thermo Top P
Einbaudokumentation
Skoda Superb II
1.4 und 1.8 TSI
ab Modell 2008
Linkslenker
Limousine und Kombi
Anpassung der Sensibilität der Innenraumüberwachung ab Modelljahr 2010 wurde
nicht geprüft!
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezial-
ausrüstung.
Es dürfen nur Originalteile von Webasto verwendet werden. Siehe dazu auch Zubehörkatalog
Luft- und Wasserheizgeräte von Webasto.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu repa-
rieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die
notwendigen technischen Fähigkeiten erworben haben und die für einen sachgerech-
ten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch un-
geschultes Personal zurückzuführen sind.
Ident.-Nr.: 1314012C
e1
00 0003
e1
00 0002
e1
00 0104
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top E
Inhaltszusammenfassung für Webasto Thermo Top E
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezial- ausrüstung.
-
Seite 2: Inhaltsverzeichnis
Skoda Superb II Inhaltsverzeichnis Gültigkeit Brennluftleitung vormontieren Heizgerät / Einbaukit Abgasleitung vormontieren Vorwort Schläuche vormontieren Allgemeine Hinweise Einbauort vorbereiten Spezialwerkzeug Heizgerät einbauen Erläuterungen zum Dokument Brennstoff Vorarbeiten Kühlmittelkreislauf 1.4 TSI Einbauort Heizgerät Kühlmittelkreislauf 1.8 TSI Elektrik Abgas Sicherungshalter und K3-Relais vorbereiten Abschließende Arbeiten Gebläseansteuerung Climatic Anpassung der Sensibilität der... -
Seite 3: Heizgerät / Einbaukit
Kit IPCU für Climatronic 9013645A Für die jeweilige Fahrzeugklasse empfohlenes Heizgerät: Fahrzeug Heizgerät Kleinwagen Thermo Top E Mittelklasse, Kombi Thermo Top C Oberklasse, Van, Offroader Thermo Top P Die Auswahl des Heizgerätes richtet sich nach der Innenraumgröße des Fahrzeugs und dem Komfort-... -
Seite 4: Erläuterungen Zum Dokument
Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Vorarbeiten
Skoda Superb II Vorarbeiten ACHTUNG! - Tankdeckel öffnen, Tank belüften - Tankdeckel wieder schließen - Batterie abklemmen! - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Motorabdeckung abnehmen - Ladeluftschlauch ausbauen... -
Seite 6: Elektrik
Skoda Superb II Elektrik Leitungsverlegung Vorwahluhr und Option Sommer- / Winter- schalter Kabelbaum Dosierpumpe und Brennstoffleitung 1 hinter der Dämmmatte zur rechten Fzg.-Seite 1 Vorwahluhr verlegen. 2 Sommer-/Winterschalter, Bohrung Ø 12 Schema Kabel- baumverle- gung Kabelbaum Dosierpumpe erst später zusammen mit Brenn- stoffleitung entlang der fahr- zeugeigenen Kraftstoffleitungen am Unterboden verlegen... -
Seite 7: Sicherungshalter Und K3-Relais Vorbereiten
Skoda Superb II Sicherungshalter und K3-Relais vorbereiten Bohrungen Ø 5,5 [2x] 2 von hinten ansenken! 1 Abdeckung Sicherungs- und Relaisträger Bohrun- gen in Si- cherungs- träger Kabelbaum unterhalb der Sicherungen mit PVC- Band isolieren. Karosseriescheibe zwi- schen Abdeckung und Halteplatte 2 einfügen! 1 Senkkopfschraube M5x12, Karosserie- scheibe, Bundmutter Siche-... -
Seite 8: Gebläseansteuerung Climatic
Webasto Skoda sw/rt Schaltplan 4² gn/ws T10j rt/ws sw/rt rt/ws 4² 4² J301 rt/sw 4² T4ac Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-C/E/P Gebläsemotor 6-poliger Stecker HG Widerstandsgruppe weiß Sicherung 25A J301 Klimabedienteil schwarz Gebläserelais T... Steckverbindungen braun... - Seite 9 Skoda Superb II Sicherungsträger 2 lösen und Kontaktsiche- rung entriegeln. Leitung sw/rt 4mm² 1 am Sicherungsausgang SC40 herauslösen. Anschluss Zentral- elektrik Leitung rt 4 K3/87a in Sicherungsausgang SC40 einsetzen. Verbindungen gemäß Schaltplan herstellen. 1 Ltg. sw K3/30 2 AMP-Gehäuse Anschluss 3 Ltg.
-
Seite 10: Gebläseansteuerung Climatronic
J255 sw/rt T16l 4² T10j bl/ws rt/ws sw/ws IPCU 4² sw/ws T6ad J126 Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-C/E SC22 Gebläsesicherung 40A 6-poliger Stecker HG T... Steckverbindungen weiß Sicherung 25A gegen J126 Gebläseregler schwarz 3A ersetzen! - Seite 11 Skoda Superb II Sockel IPCU 1 in freien Steckplatz einsetzen. Hinweis: Bei neuer Form des Sicherungsträgers IPCU- Sockel 1 mit Kabelbindern befestigen! Montage Verbindungen gemäß Schaltplan herstellen. IPCU 2 Ltg. sw IPCU/A 3 Ltg. br IPCU/85, Kabelschuh 4 Ltg. rt IPCU/E 5 Ltg.
-
Seite 12: Option Telestart
Skoda Superb II Anschluss am 6-poligen Stecker 1 T6ad Pin 2 vom Gebläseregler. Verbindungen gemäß Schaltplan herstellen. 2 Ltg. sw/ws 6-poliger Stecker T6ad Pin 2 3 Ltg. sw/ws IPCU/A Anschluss 4 Ltg. rt IPCU/E Gebläse- 5 Ltg. sw/ws Klimabedienteil regler Option Telestart 1 Doppelseitiges Klebeband aufkleben Befesti-... -
Seite 13: Heizgerät Vormontieren
Skoda Superb II Heizgerät vormontieren 1 Ejotstehbolzen Heizgerät vormontie- Zwischen Heizgerät und Halter 3 je eine Scheibe an Position 2 einfügen! 1 Distanzmutter M6x30 2 Ejotschraube, Scheibe [je 2x] Halter am Heizgerät vormontie- Brennluftleitung vormontieren 1 Brennluftleitung a = 250 Abschnitt X entsorgen Brennluft- leitung ab-... -
Seite 14: Abgasleitung Vormontieren
Skoda Superb II 1 Strebe 2 Ejotschraube [2x] 3 Schlauchstück, Schelle Ø 10 [2x] 4 Brennstoffleitung Heizgerät vormontie- Abgasleitung vormontieren 1 Abgasleitung a = 180 2 Abgasendstück b = 225 Abgaslei- tung vor- Abschnitt X entsorgen bereiten 1 Schlauchklemme [3x] 2 Schraube M6x12, Federring, Distanzmut- 3 Abgasleitung 4 Abgasschalldämpfer... -
Seite 15: Schläuche Vormontieren
Skoda Superb II Schläuche vormontieren Schlauch A = 180°- Formschlauch Abschnitt X entsorgen 1.4 TSI 1.8 TSI Wasser- schläuche ablängen Flechtschutzschläuche auf Schlauch B und D aufschieben und ablängen. Schrumpfschlauch zuschneiden. 1 Schrumpfschlauch, Länge 50 [4x] Wasser- schläuche vorberei- = 400 = 1800 = 600 Gewebe-... - Seite 16 Skoda Superb II 1.4 TSI 1 Profilgummi sw 2 Verbindungsrohr 20x20, Federbandschelle Ø 27 [2x] 3 Verbindungsrohr 20x20, Federbandschelle Wasser- Ø 27 schläuche vormontie- 1.8 TSI 1 Verbindungsrohr 20x20, Federbandschelle Ø 27 [2x] 2 Verbindungsrohr 20x20, Federbandschelle Ø 27 [je 2x] Wasser- 3 Profilgummi sw schläuche...
-
Seite 17: Einbauort Vorbereiten
Skoda Superb II Einbauort vorbereiten Zusatzhalter 1 (Skoda Bestell-Nr.: 1Z0 810 679) mit zwei Schrauben 2 (Skoda Bestell- Nr.: N90 749 003) und Karosseriescheiben von oben an vorhandene Bohrungen montie- Zusatzhal- ren! ter montie- 3 Kantenschutz 100 Karosseriescheibe 1 [2x] auf fzg.eigenen Stehbolzen aufstecken (mit Karosseriekit si- chern) Scheiben... - Seite 18 Skoda Superb II Auf Freigängigkeit der Abgasanlage zu fzg.eigenen Bauteilen und Leitungen achten, wenn nötig korrigieren! 1 Abgasleitung 2 Halterung Hupe Abgasan- 3 Hupe lage aus- richten Überlängen vom Kabelbaum Heizgerät 2 im Kabelkanal 1 verlegen und mit Kabelbindern sichern! Kabel- baum ver- legen...
-
Seite 19: Brennstoff
Skoda Superb II Brennstoff VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... - Seite 20 Skoda Superb II Für Montage Blindverschluss an Position 2 entfernen! 1 Vorhandene Bohrung, Schwingmetallpuf- fer, Karosseriescheibe, Bundmutter Schwing- metallpuf- montieren 1 Bundmutter 2 Dosierpumpe 3 Gummierte Rohrschelle Dosier- pumpe montieren Gewebeschutzschlauch mit Kabelbinder sichern. 1 Brennstoffleitung 2 Kabelbaum Dosierpumpe, Stecker mon- tiert Anschluss 3 Schlauchstück, Schelle Ø...
- Seite 21 Skoda Superb II Caillauschelle Ø 10 2 mittig zwischen den Wülsten am Steigrohr-Ende! 1 Steigrohr 3 90°- Formschlauch Tankent- nehmer vormontie- Ø Ø 3 mm vom Blindverschluss 1 abschneiden! 2 Tankarmatur Blindver- schluss abschnei- Gewebeschutzschlauch auf Brennstofflei- tung aufschieben! 1 Caillauschelle Ø 10 2 Caillauschelle Ø...
-
Seite 22: Kühlmittelkreislauf 1.4 Tsi
Skoda Superb II Kühlmittelkreislauf 1.4 TSI ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit Kühlmittel zu befüllen! Der Anschluss erfolgt „Inline“... - Seite 23 Skoda Superb II Schellen 1 [4x] nach rechts drehen! Schellen drehen Schlauch Motorausgang / Wärmetauscher- eingang 2 am Stutzen Motorausgang abzie- hen! Federbandschelle 1 wird wieder verwendet! Trennstelle Anschluss Motoraus- gang 1 Schlauch Wärmetauschereingang 2 Fzg.eigene Federbandschelle Anschluss Wärmetau- scherein- gang 1314012C...
- Seite 24 Skoda Superb II Profilgummi sw 1 an Halterung Schaltbetäti- gung ausrichten. Schlauch B und D mit Ka- belbinder 2 an fzg.eigenen Schlauch befestigen! Verlegung Motorraum Schläuche ausrichten und mit Kabelbinder 2 an fzg.eigenen Schlauch befestigen. Auf aus- reichenden Abstand zum Stecker 1 achten, ggfs.
-
Seite 25: Kühlmittelkreislauf 1.8 Tsi
Skoda Superb II Kühlmittelkreislauf 1.8 TSI ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit Kühlmittel zu befüllen! Der Anschluss erfolgt „Inline“... - Seite 26 Skoda Superb II 1.8 TSI SG Clipkabelbinder 3 [2x] in vorhandene Bohrun- gen von Halterung Wasserschläuche 1 ein- setzen! Halterung 2 Fzg.eigene Bohrung, Schraube M6x20, Schläuche Bundmutter montieren Kantenschutz mittig teilen. Beim Bohren auf dahinterliegende Bauteile achten! 1 Bohrung Ø 6, Clipkabelbinder 2 Kantenschutz 50 [2x] Clipkabel- binder...
- Seite 27 Skoda Superb II 1 Schlauch Wärmetauschereingang Anschluss Wärmetau- scherein- gang 1 Clipkabelbinder schließen [3x] Verlegung Motorraum Bohrung an Position 2 auf Ø 8,5mm aufboh- ren. Clipkabelbinder 1 in vorhandene Boh- rung vom Lochband 3 einsetzen! Lochband vorberei- Auf ausreichenden Abstand zu benachbarten Bauteilen achten, insbesondere auf Freigän- gigkeit der Schaltbetätigung, ggf.
- Seite 28 Skoda Superb II 1.8 TSI DSG Clipkabelbinder 3 [2x] in vorhandene Bohrun- gen von Halterung Wasserschläuche 1 ein- setzen! Halterung 2 Fzg.eigene Bohrung, Schraube M6x20, Schläuche Bundmutter montieren Kantenschutz mittig teilen. Beim Bohren auf dahinterliegende Bauteile achten! 1 Bohrung Ø 6, Clipkabelbinder 2 Kantenschutz 50 [2x] Clipkabel- binder...
- Seite 29 Skoda Superb II 1 Schlauch Wärmetauschereingang Anschluss Wärmetau- scherein- gang 1 Clipkabelbinder schließen [3x] Verlegung Motorraum Bohrung an Position 2 auf Ø 8,5mm aufboh- ren. Clipkabelbinder 1 in vorhandene Boh- rung vom Lochband 3 einsetzen! Lochband vorberei- Auf ausreichenden Abstand zu benachbarten Bauteilen achten, insbesondere auf Freigän- gigkeit der Schaltbetätigung, ggf.
- Seite 30 Skoda Superb II Alle 1.8 TSI 1 Luftfilterkasten 2 Scheuerschutz aufkleben 3 Ablaufrohr Luftfilter- kasten vor- bereiten Luftfilterkasten 1 montieren! 2 Ablaufrohr ausrichten 3 Kabelbinder [2x] Ablaufrohr befestigen 1 Ablaufrohr ausrichten Ablaufrohr verlegen 1314012C...
-
Seite 31: Abgas
Skoda Superb II Abgas Die Abgaseinbindung ist abhängig von der je- weiligen Fahrzeugausstattung! Variante 1: Abgasend- stück aus- 1 Abgasendstück richten Dämmung (wenn vorhanden) im Bereich der Bohrung 2 wegschneiden! 1 Unterfahrschutz Dämmung weg- schneiden 1 Bohrung Ø 42 Unterfahr- schutz ausschnei- Abgasendstück 3 bündig am Profilgummi rot... - Seite 32 Skoda Superb II Variante 2: 1 Abgasendstück Abgasend- stück aus- richten 1 Unterfahrschutz 2 Bohrung Ø 42 Unterfahr- schutz ausschnei- Abgasendstück 3 bündig am Profilgummi rot 2 ausrichten! 1 Unterfahrschutz Profilgum- mi einset- 1314012C...
-
Seite 33: Abschließende Arbeiten
- Anpasskanal 15 auswählen - Reduzieren Sie die Sensibilität der Innenraumüberwachung auf 50% - Speichern Sie diese Einstellung Feel the drive Webasto AG Postfach 80 D-82131 Stockdorf / Germany National Hotline: 01805 93 22 78 (14 Cent aus dem deutschen Festnetz) Hotfax: 0395 5592 353 Hotmail: hotline@webasto.de... -
Seite 34: Bedienungshinweise Für Den Endkunden
Skoda Superb II Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Um einen einwandfreien Betrieb der Standheizung zu gewährleisten, darf das Kraftstoffniveau im Tank den Stand „Reserve“ nicht erreicht haben. Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca.
