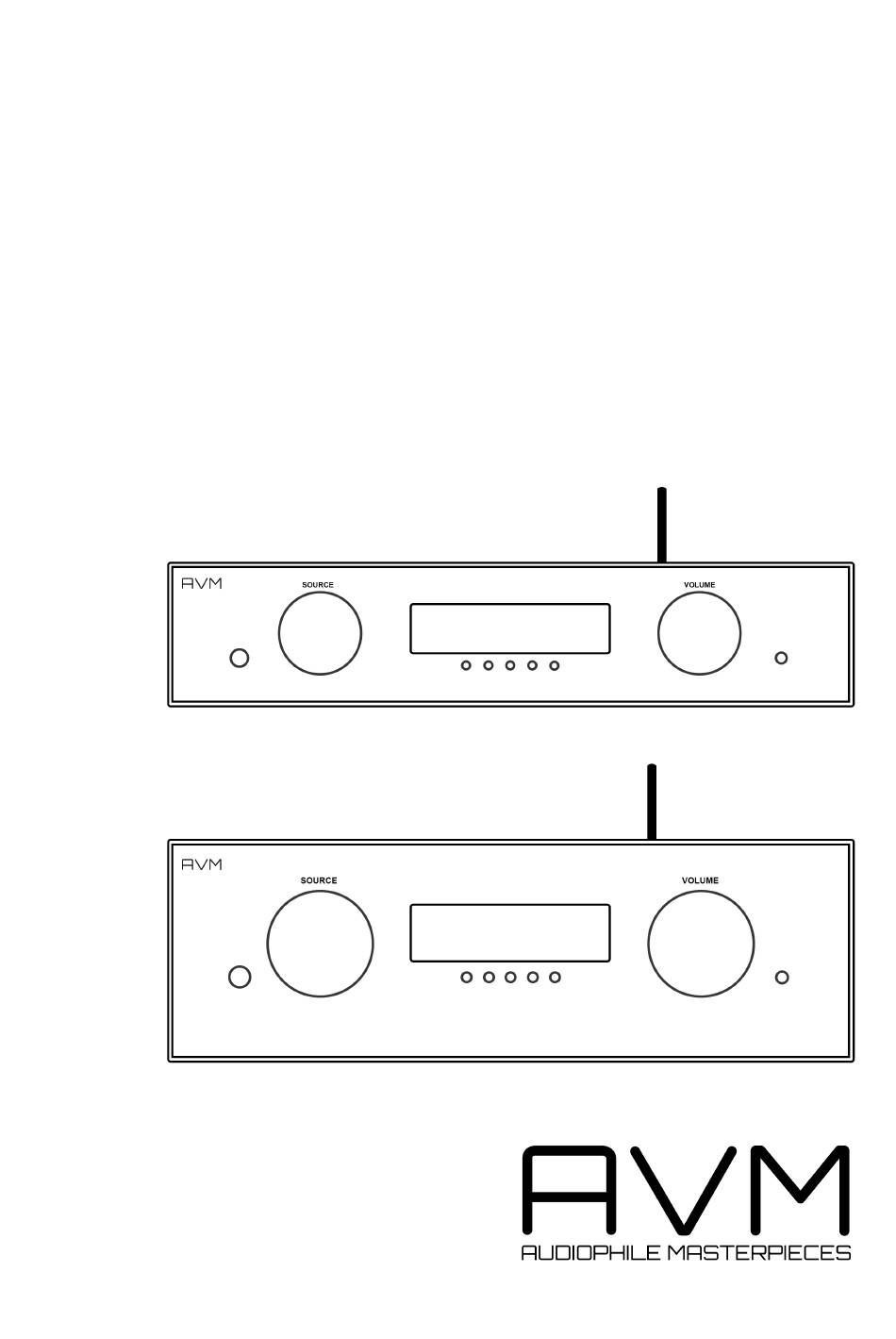

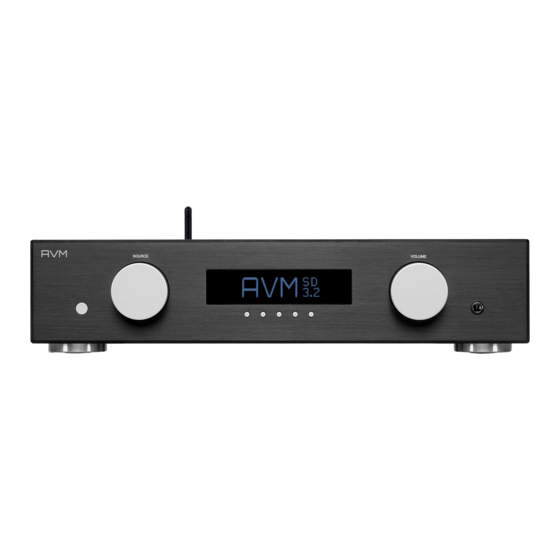

- Seite 1 Bedienungsanleitung EVOLUTION SD 3.2 EVOLUTION SD 5.2...
-
Seite 3: Konformitätserklärung
Wir bestätigen, dass das Gerät, zu dem diese Betriebsanleitung gehört, den zum Zeitpunkt der Drucklegung gültigen EG-Richtlinien zur Erlangung des Zeichens entspricht. Die notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen. AVM Audio Video Manufaktur GmbH Daimlerstraße 8 D-76316 Malsch www.avm.audio... - Seite 4 Herzlich willkommen! Wir freuen uns, dass Sie sich für ein Gerät von AVM entschieden haben und danken Ihnen für Ihr Vertrauen. Mit dem EVOLUTION SD 3.2 und SD 5.2 haben Sie eine klanglich hervorragende und vielseitig einsetzbare HiFi-Komponente mit weitreichendem Funktionsumfang erworben. Im Folgenden möchten wir Ihnen die Benutzung Ihres AVM-Geräts auf umfassende Weise erläutern und bitten Sie daher, sich ein wenig Zeit...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis bass & treble control Inbetriebnahme skip unused inputs Lieferumfang define input names Übersicht gain fix / variable Aufstellung und Kühlung Reset Netzanschluss 7 personal setup Anschluss digitaler analoger Pflege des Gehäuses Klangquellen RC 9 Fernbedienung Wenn einmal etwas nicht funktioniert 1.6.1 Pairing 8 RC S App für iOS und Android 8... -
Seite 6: Inbetriebnahme
1. Inbetriebnahme 1.1 Lieferumfang • EVOLUTION SD 3.2 / 5.2 • WLAN-Antenne • Netzkabel • Optional erhältliche RC 9 Fernbedienung mit Ladestation, Netzteil und USB-Ladekabel HINWEIS: Bitte überprüfen Sie das Gerät und Zubehör nach dem Auspacken auf Vollständigkeit und Transportschäden. Sollte die Originalverpackung bereits geöffnet sein, sprechen Sie bitte Ihren Fachhändler an. -
Seite 7: Aufstellung Und Kühlung
31 Netzschalter 1.3 Aufstellung und Kühlung Die Elektronikkomponenten Ihres AVM-Geräts benötigen Kühlung. Daher ist es sehr wichtig, dass die Luftzufuhr von unten sowie das Abströmen der erwärmten Luft nach hinten ungehindert möglich ist. Achten Sie unbedingt auf eine möglichst freie Aufstellung des SD 3.2 / 5.2 auf einem festen Untergrund. -
Seite 8: Rc 9 Fernbedienung
Fernbedienung angezeigt und kann über die Eingabe-Tasten weiter angepasst werden. Zudem besteht die Möglichkeit, dem Gerät eine von vier Schnelltasten (Hotkeys) zuzuweisen (Details zur Verwendung der Hotkeys finden Sie in einer separaten Bedienungsanleitung unter www.avm.audio.) Durch ein erneutes Drücken Enter-Taste auf der RC 9 Fernbedienung ist der Pairing-Vorgang abgeschlossen. -
Seite 9: Einrichtung Einer Kabelgebundenen Netzwerkverbindung (Lan)
Sie die RC S App. Nach einem kurzen Startvorgang sucht die RC S App automatisch nach verfügbaren AVM-Geräten in Ihrem lokalen Netzwerk und listet diese mit Ihren Gerätenamen (standardmäßig AVM) und IP-Adressen auf. Eine IP-Adresse erkennen Sie an einer Zahlenfolge, die durch mehrere Punkte getrennt ist. Häufig beginnt eine IP-Adresse z.B. mit "192.168.xxx.x". -
Seite 10: Einrichtung
ü Stellen Sie sicher, dass Ihr Smartphone oder Tablet mit ihrem lokalen Netzwerk verbunden ist und starten Sie die RC S App. Nach einem kurzen Startvorgang sucht die RC S App automatisch nach verfügbaren AVM-Geräten in Ihrem lokalen Netzwerk und listet diese mit Ihren Gerätenamen... - Seite 11 (standardmäßig AVM) und IP-Adressen auf. Eine IP-Adresse erkennen Sie an einer Zahlenfolge, die durch mehrere Punkte getrennt ist. Häufig beginnt eine IP-Adresse z.B. mit "192.168.xxx.x". ü Wählen Sie ein verfügbares Gerät aus der Liste durch Antippen aus und warten Sie einen kurzen Moment, bis eine Verbindung zwischen Ihrem Smartphone oder Tablet und dem Gerät...
- Seite 12 ü Nachdem Sie SSID ausgewählt haben, werden Ihnen die Namen aller verfügbaren Drahtlos- Netzwerke (WLAN, WiFi) angezeigt. Wählen Sie das gewünschte WLAN-Netz aus und selektieren Sie in den beiden Menüs Sicherheit und Verschlüsselung entsprechende Sicherheits- und Verschlüsselungsmethoden. Fragen erforderlichen Sicherheits- Verschlüsselungsmethode Ihres WLAN-Netzes, werfen Sie einen Blick in das Einstellungsmenu Ihres WLAN-Routers oder konsultieren Sie Ihren Netzwerkadministrator.
-
Seite 13: Netzwerkverbindung (Wlan / Wifi)
HINWEIS: Sofern Ihr Netzwerk nicht mit statischen IP-Adressen konfiguriert ist, empfehlen wir Ihnen, die Aktivierung der DHCP-Option beizubehalten. Im Zweifel wenden Sie sich bitte an Ihren Fachhändler oder Netzwerkadministrator, der Ihnen bei der Konfiguration behilflich sein kann. ü Das integrierte Streaming-Modul des Geräts wird nun neu gestartet. Dieser Vorgang kann bis zu ca. 30 Sekunden in Anspruch nehmen. -
Seite 14: Bedienung Der Grundfunktionen
2 Bedienung der Grundfunktionen 2.1 Erstes Einschalten / Selbsttest Beim ersten Einschalten Ihres SD 3.2 / 5.2 erfolgt zunächst ein sogenannter Selbsttest, sollte das Gerät zuvor vollständig vom Stromnetz getrennt gewesen oder über den Netzschalter (31) ausgeschaltet gewesen sein. Das Gerät überprüft Konfiguration und Funktionsfähigkeit der eingebauten Komponenten und begibt sich anschließend in den Stand-by-Zustand. - Seite 15 CLASS 2 USB bietet Ihnen die Wiedergabe von Sampleraten von bis zu 192kHz. Mac OSX benötigt hierzu ebenfalls keine zusätzlichen Treiber. PC-Systeme mit Windows hingeben benötigen einen zusätzlichen Treiber, der Ihnen auf der entsprechenden Produktseite unter www.avm-audio.com zum Download zur Verfügung steht.
-
Seite 16: Erweiterte Einstellungen
3 Erweiterte Einstellungen Über die Grundfunktionen hinaus verfügt Ihr SD 3.2 / 5.2 über eine Vielzahl an Möglichkeiten zur individuellen Anpassung an Ihre persönlichen Anforderungen. Diese Funktionen sind über ein Menü zugänglich, das über die Multifunktionstasten (5-9) unterhalb des Displays bedienbar ist. Während des normalen Betriebszustands ist die mittlere Multifunktionstaste (7) mit MENU beschriftet. -
Seite 17: Gain Fix / Variable
gerade bearbeitete Zeichen ist mit einem Unterstrich markiert. Mit den Tasten 3 POS 4 bestimmen die Position des zu ändernden Zeichens, mit dem Lautstärkesteller (10) stellen Sie das gewünschte Zeichen ein. Wenn Sie die Namen vollständig eingegeben haben, drücken Sie BACK und die Namen sind gespeichert. 3.5 gain fix / variable Bei einer Surround-Anlage wird die Einpegelung aller Kanäle, sowie das Bass-Management am Decoder vorgenommen. -
Seite 18: Pflege Des Gehäuses
vollständig ausgeschaltet und nach einer kurzen Wartezeit von ca. 10 Sekunden wieder neu eingeschaltet werden. 4 Pflege des Gehäuses Oberfläche und Druck des Gehäuses sind weitgehend kratzfest. Diese kann mit milder Seifenlauge oder einem Glasreiniger und einem weichen, nicht fusselnden Staubtuch gereinigt werden. ACHTUNG: Beim Reinigen darf keinesfalls Flüssigkeit in das Gehäuseinnere gelangen. -
Seite 19: Garantiebestimmungen
Bestimmung zu ersetzen. Voraussetzungen für Ihren Garantieanspruch sind: 1. Das Gerät muss bei einem von AVM autorisierten Fachhändler gekauft worden sein. Geräte, die aus anderen Quellen stammen werden nicht, auch nicht kostenpflichtig, repariert. -
Seite 20: Technische Daten
7 Technische Daten 7.1 Vorverstärker Eingangsempfindlichkeit (Ausgangsspannung 1V) 20 mV –350 mV (einstellbar) Eingangsimpedanz Hochpegel Cinch 10 kOhm Frequenzgang line < 5 Hz - > 80 kHz, 30 Hz - > 20 kHz Klirrfaktor SD 5.2: 0,01% (vorwiegend K2) SD 3.2: <0,01% 7.2 Digitaleingang Samplerate upsampling schaltbar bis max. -
Seite 21: Technik-Kompendium Und Glossar
Änderungen an technischen Daten und Ausstattung behalten wir uns vor. 8 Technik-Kompendium und Glossar Der EVOLUTION SD 3.2 / 5.2 besitzt eine reduzierte Auswahl an Bedienelementen, die für den alltäglichen Gebrauch jedoch vollständig ausreichend sind (Ein/Aus, Quellenwahl, Einstellung der Lautstärke). Gleichzeitig bietet das Gerät eine Vielzahl an Komfortfunktionen (z.B. Klangeinstellung, Pegelanpassung und vieles mehr) die über ein intuitiv bedienbares Menü... -
Seite 22: Signalverarbeitung
Analogbereich Verzerrungen und Rauschen, die für eine verwaschene, leicht aufgerauhte Klangcharakteristik verantwortlich sind. Um die exakte zeitliche Abfolge der angelieferten Daten zu gewährleisten, gibt es viele Ansätze. AVM hat hier einen sehr radikalen und konsequenten Weg beschritten: Die Basis aller zur Signalverarbeitung notwendigen Taktfrequenzen wird in einem speziellen... - Seite 23 Taktgenerator-IC erzeugt, der einen hochpräzisen Quarzoszillator enthält. Dadurch ist sicher gestellt, dass das Verhältnis der benötigten Frequenzen immer exakt gleich bleibt und damit alle Baugruppen optimal synchronisiert sind. Durch Upsampling wird der Datenstrom vom angelieferten 44,1 kHz-Takt unabhängig. Zwischenspeicherung in einem Pufferspeicher und anschließendes zeitrichtiges Ausgeben sorgen dafür, dass der Wandler keinerlei laufwerksinduzierten Jitter mitbekommt.
