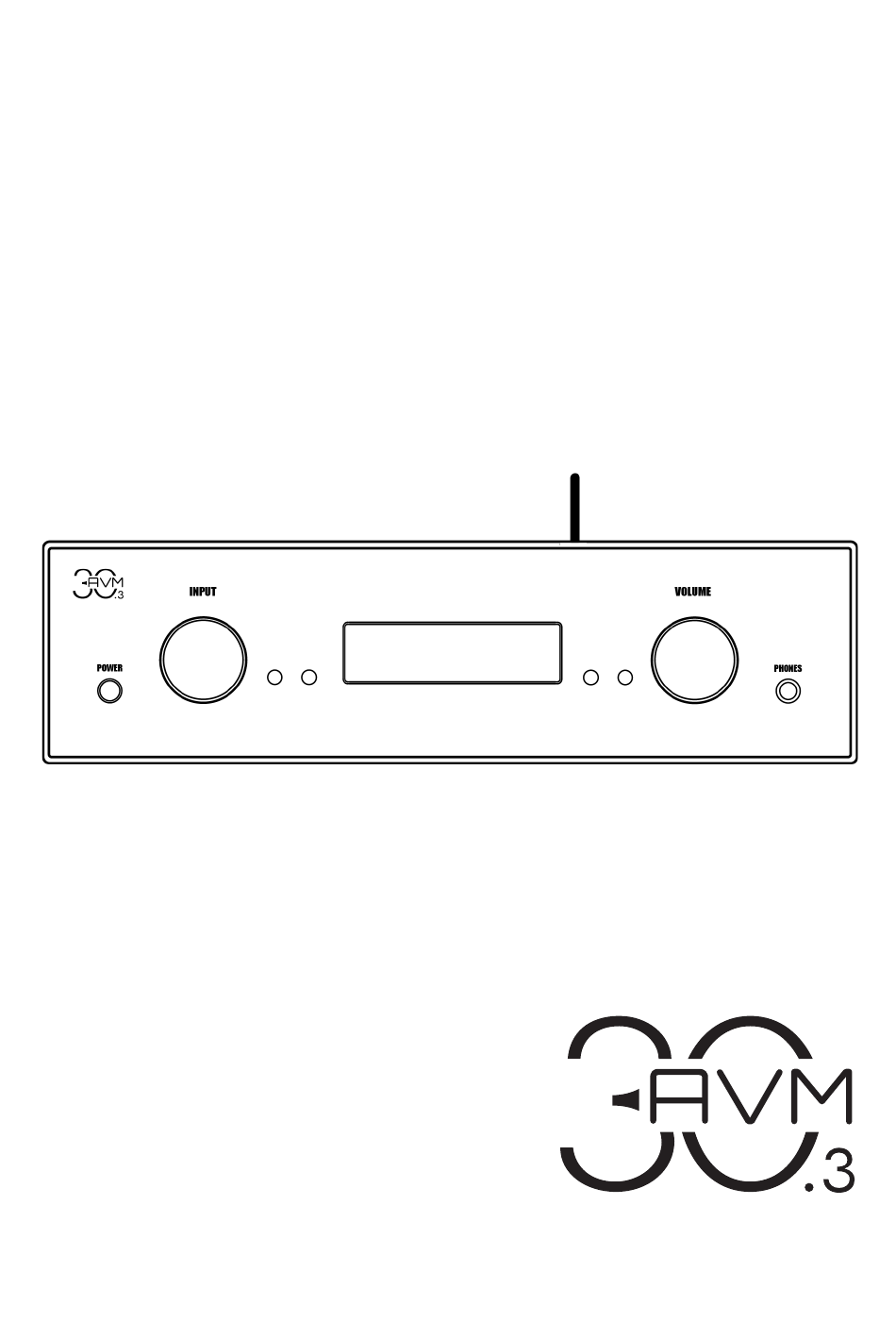

- Seite 1 Bedienungsanleitung PA 30.3...
-
Seite 3: Konformitätserklärung
Wir bestätigen, dass das Gerät, zu dem diese Betriebsanleitung gehört, den zum Zeitpunkt der Drucklegung gültigen EG-Richtlinien zur Erlangung des Zeichens entspricht. Die notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen. AVM Audio Video Manufaktur GmbH Daimlerstraße 8 D-76316 Malsch www.avm.audio... - Seite 4 Sollten Sie Fragen haben, die wir Ihnen mit dieser Anleitung nicht beantworten konnten, wenden Sie sich bitte vertrauensvoll an Ihren Fachhändler, der das Gerät entsprechend Ihrer Wünsche und persönlichen Bedürfnisse konfigurieren und Ihnen zudem eine Anweisung zum täglichen Gebrauch geben kann. Udo Besser – AVM Inhaber & Geschäftsführer...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inbetriebnahme ........................6 Lieferumfang ......................... 6 Übersicht ........................6 Pinbelegungen ......................7 Aufstellung und Kühlung ....................8 Netzanschluss ......................8 Anschluss analoger Klangquellen ................8 Anschluss digitaler Klangquellen .................. 9 Anschluss eines Endverstärkers ................... 9 Installation der Bluetooth-Antenne ................9 1.10 Anschluss eines Aufnahmegeräts ................ -
Seite 6: Inbetriebnahme

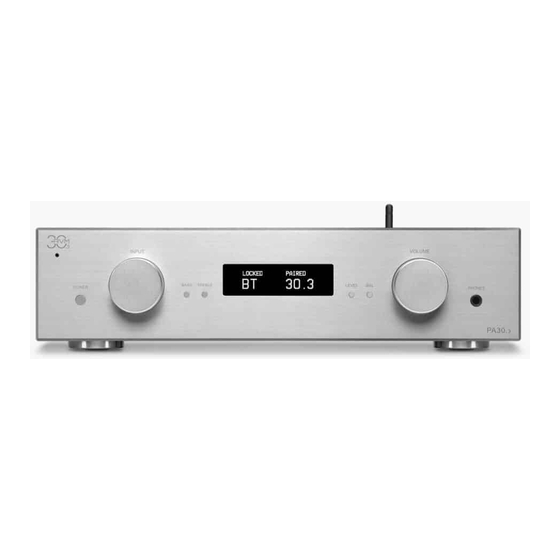

1 Inbetriebnahme 1.1 Lieferumfang • PA 30.3 Vorverstärker • Bluetooth-Antenne • Netzkabel • RC 3 Fernbedienung HINWEIS: Bitte überprüfen Sie das Gerät und Zubehör nach dem Auspacken auf Vollständigkeit und Transportschäden. Sollte die Originalverpackung bereits geöffnet sein, sprechen Sie bitte Ihren Fachhändler an. -
Seite 7: Pinbelegungen
11 Erdanschluss für Plattenspieler 19 Analoger Hochpegel-Eingang XLR 12 Phono MM / MC Wahlschalter 20 Digitaleingänge (COAX, OPTO) 13 Konfigurationsschnittstelle (Firmware) 21 IR-Eingang für externen Sensor 14 LOAD Eingang zur Phono Impedanz- 22 Schaltausgänge (TRIGGER OUT) (MC) und Kapazitätsanpassung (MM) 23 Analoger Aufnahmeausgang (FIX) 15 Phonoeingang 24 Analoger Vorstufenausgang RCA... -
Seite 8: Pinbelegung Des 3,5Mm Stereo-Klinkeneingangs Für Externe
1.3.3 Pinbelegung des 3,5mm Stereo-Klinkeneingangs für externe Infrarotempfänger (21) c) Masse d) IR-Signal (vom Empfänger kommend) e) +5V (Versorgung für ext. Empfänger) 1.4 Aufstellung und Kühlung Der PA 30.3 benötigt praktisch keine Kühlung. Trotzdem empfehlen wir eine freie Aufstellung. Bei Positionierung in einem geschlossenen Schrank sollte das Fach ausreichend groß und belüftet sein. -
Seite 9: Anschluss Digitaler Klangquellen
Ob Ihr Tonabnehmersystem nach dem MM- oder MC-Prinzip arbeitet, entnehmen Sie bitte der entsprechenden Dokumentation. Je nach gewünschter Abschlusskapazität (MM) oder gewünschtem Abschlusswiderstand (MC) Ihres Tonabnehmersystems kann dieses wahlweise nur mit dem Phonoeingang (15) verbunden oder zusätzlich über den LOAD Eingang (14) angepasst werden. -
Seite 10: Aktivierung Der Av Pass Through Funktion
HINWEIS: Neben der Lautstärkeeinstellung (siehe Abschnitt 2.5) sind daher auch die Optionen zur Anpassung der Eingangsempfindlichkeit (siehe Abschnitt 2.6), der Balance (siehe Abschnitt 2.7) sowie sämtliche Klangeinstellungen (siehe Abschnitt 2.8) Ihres PA 30.3 deaktiviert. 1.11.1 Aktivierung der AV Pass Through Funktion Zur Aktivierung der AV Pass Through Funktion für einen Hochpegel-Eingang (17,19) wählen Sie im normalen Betriebszustand zunächst den gewünschten Eingang mit dem Quellenwahlschalter (3) aus. -
Seite 11: Anschluss Von Schaltspannungen
Details zur Belegung der Steuerbuchse finden Sie in Abschnitt 1.3 Pinbelegungen. 1.12.1 AIR Trigger (AVM Intelligent Remote) Sollten Sie ein kompatibles AVM-Endstufenmodell der MA- oder SA-Serie als Endstufe angeschlossen haben, kann diese von Ihrem PA 30.3 über das an einem der beiden Analogausgänge (FIX oder PREAMP OUT) angeschlossene Cinch- oder XLR-Kabel ein- und... -
Seite 12: Rc 3 Fernbedienung
Mit den Tasten < VOLUME > wird die gewünschte Ausgangslautstärke des PA 30.3 angepasst. Weitere Tasten wie < STATION >, < SKIP >, STOP, PLAY dienen der Steuerung weiterer AVM- Komponenten. So ermöglichen z.B. die Tasten STOP, PLAY und < SKIP > die Steuerung eines CD-Players. -
Seite 13: Bedienung
2 Bedienung 2.1 Erstes Einschalten / Selbsttest Beim ersten Einschalten des PA 30.3 erfolgt zunächst ein Selbsttest, sofern das Gerät zuvor über den Netzschalter (26) vollständig vom Stromnetz getrennt war. Das Gerät überprüft Konfiguration und Funktionsfähigkeit der eingebauten Komponenten und begibt sich anschließend in den Stand-by-Modus. -
Seite 14: Lautstärkeeinstellung
Bluetooth-Einstellungen auf Ihrem Abspielgerät entnehmen Sie im Zweifel bitte der Dokumentation des entsprechenden Herstellers. Wählen Sie anschließend den PA 30.3 („AVM-30.3“) als Gerät zur Audiowiedergabe aus und warten Sie einen kurzen Moment, bis die Verbindung hergestellt wurde. Die sodann erscheinende Anzeige CONNECTED am linken unteren Rand des Displays (6) signalisiert eine erfolgreiche Verbindung beider Geräte. -
Seite 15: Balance
HINWEIS: Während der Pegeleinstellung sind alle Fernbedienungen außer Funktion. Während Sie Menü-Einstellungen am Hauptgerät vornehmen, kann somit auch die im Lieferumfang enthaltene RC 3 Fernbedienung nicht eingesetzt werden. 2.7 Balance Durch Drücken und Halten der Balance-Taste BAL (8) kann anhand des Lautstärkestellers (9) die Rechts-Links-Balance des Ausgangssignals global für alle Eingangskanäle angepasst werden. -
Seite 16: Abschaltungsautomatik
2.10 Abschaltungsautomatik Der PA 30.3 Vorverstärker ist mit einer energiesparenden Abschaltungsautomatik ausgerüstet. Sollte über eine Zeitspanne von 20 Minuten hinweg keine Musik wiedergegeben oder eine Funktion am Gerät betätigt werden, schaltet sich der PA 30.3 automatisch in den Standby- Zustand. Durch Drücken der Ein- / Ausschalttaste (2) kann das Gerät selbstverständlich jederzeit wieder eingeschaltet werden. -
Seite 17: Anhang
3 Anhang 3.1 Pflege des Gehäuses Die Oberfläche und die Bedruckung des Gehäuses sind weitgehend kratzfest. Der PA 30.3 kann mit milder Seifenlauge oder einem schonenden Glasreiniger und einem weichen Staubtuch gereinigt werden. ACHTUNG: Beim Reinigen darf keinesfalls Flüssigkeit in das Gehäuseinnere gelangen. Zudem sollte vor dem feuchten Abwischen aus Sicherheitsgründen das Netzkabel gezogen werden. -
Seite 18: Garantiebestimmungen
Bestimmung zu ersetzen. Voraussetzungen für Ihren Garantieanspruch sind: 1. Das Gerät muss bei einem von AVM autorisierten Fachhändler gekauft worden sein. Geräte, die aus anderen Quellen stammen werden nicht, auch nicht kostenpflichtig, repariert. 2. Die Garantieregistrierung erfolgt über unsere Website: www.avm.audio... -
Seite 19: Technische Daten
3.4 Technische Daten 3.4.1 Analoge Ein- & Ausgänge Eingangsempfindlichkeit Cinch 62 mV +/-9,5 dB, einstellbar Eingangsempfindlichkeit XLR 125 mV +/-9,5 dB, einstellbar Eingangsempfindlichkeit Phono MM 0,5 mV +/- 9,5dB einstellbar Eingangsempfindlichkeit Phono MC 0,05mV +/- 9,5dB einstellbar Störabstand Cinch (500 mV) 98dB / 101dB (A) Störabstand XLR (1 V) 98dB / 101dB (A) -
Seite 20: Allgemeines
3.4.3 Allgemeines Versorgungsspannung 100 - 240V / 50 - 60 Hz Leistungsaufnahme Leistungsaufnahme Stand-by 0,3 W Trigger Out Spannung +5 V Abmessungen (B x H x T) 430 mm x 110 mm x 345 mm Gewicht 7 kg Änderungen an technischen Daten und Ausstattung behalten wir uns vor. Stand: 23.
