VerbIndung mIt dem SteuergerÄt
Pro-c conventional Steuergerät (Serie Pcc)
Die Serie PCC des PRO-C ist dafür konzipiert, dass das Solar Sync Modul im Inneren des Steuergerätgehäuses installiert werden kann.

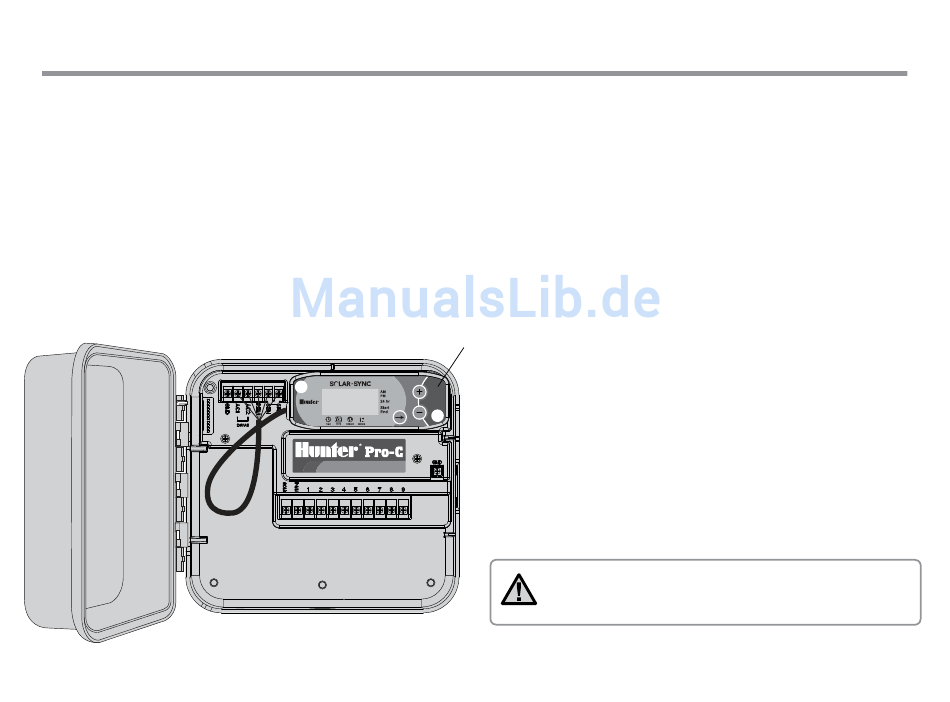

Verwenden Sie die beiden mitgelieferten Schrauben, um das Modul wie in der Abbildung gezeigt zu montieren.
1. Verbinden Sie das rote Kabel des Solar Sync Moduls mit dem Anschluss AC1 des Steuergeräts.
2. Verbinden Sie das weiße Kabel des Solar Sync Moduls mit dem Anschluss AC2 des Steuergeräts.
3. Verbinden Sie das blaue Kabel des Solar Sync Moduls mit dem Anschluss REM des Steuergeräts.
4. Entfernen Sie die flache Metallbrücke von den beiden SEN-Anschlüssen.
5. Verbinden Sie das gelbe Kabel mit einem der SEN-Anschlüsse.
6. Verbinden Sie das orangefarbene Kabel mit dem anderen SEN-Anschluss.
Pro-c-Pcc-Steuergerät
®
S E R I E P C C
Anschlüsse des Steuergeräts
SEN: ORANGEFARBEN AC2: WEISS
SEN: GELB AC1: ROT
REM: BLAU
Solar Sync modul
hinweis: im inneren der Steuergeräte der Serie Pro-c-Pcc
befinden sich Vorrichtungen zur montage des Solar Sync
moduls.
