Hunter Solar Sync Bedienungsanleitung Seite 10

VerbIndung mIt dem SteuergerÄt
Pro-c conventional Steuergerät (Serie Pcc)
Platzieren Sie den Funkempfänger am dafür vorgesehen Ausschnitt des Steuergerätgehäuses und befestigen Sie ihn mit der mitgelieferten
Befestigungsmutter. Sie können auch die mitgelieferte Wandhalterung nutzen, um den Funkempfänger an der Wand zu befestigen. Je nach
Installation können Sie bei Bedarf die im Lieferumfang enthaltene 1,5"-Verlängerung (3,8 cm) verwenden (siehe unten). Führen Sie die Kabel
des Funkempfängers ins Innere des Steuergerätgehäuses.
1. Vergewissern Sie sich, dass die Stromversorgung zum Steuergerät unterbrochen ist.
2. Verbinden Sie das schwarze Kabel des Empfängers mit dem schwarzen Kabel des Moduls.
3. Verbinden Sie das grüne Kabel des Empfängers mit dem grünen Kabel des Moduls.
4. Initialisieren Sie die Verbindung, indem Sie den Anweisungen folgen, die Sie im Kapitel „Adressieren des Funkempfängers/-sensors" auf
Seite 13 finden.
8
®
S E R I E P C C
grün
Schwarz

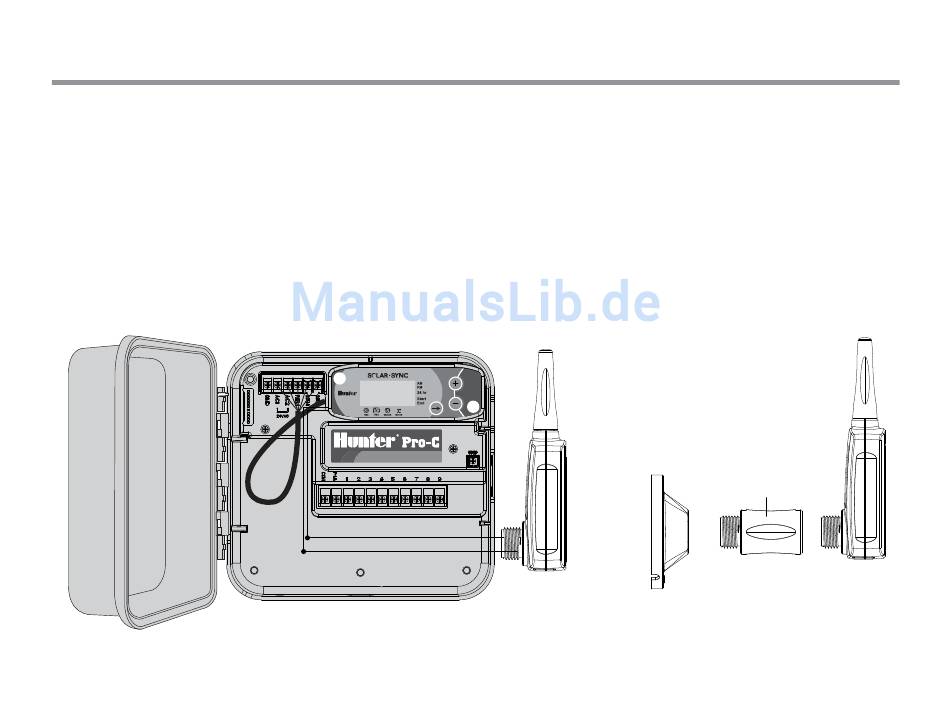

Anschlüsse des Steuergeräts
befestigung des Funkempfängers
SEN: ORANGEFARBEN AC2: WEISS
am Steuergerät
SEN: GELB AC1: ROT
REM: BLAU
1,5"-Verlängerung
(zur optionalen
Verwendung)
Verwendung der Wandhalterung
