VerbIndung mIt dem SteuergerÄt
Befestigen Sie den Funkempfänger wie auf Seite 8 beschrieben am Steuergerätgehäuse. Aufgrund der Position des Stromversorgungsmoduls
des Pro-C-Steuergeräts kann es jedoch von Vorteil sein, den Funkempfänger mithilfe der Wandhalterung an der Wand zu befestigen.
1. Vergewissern Sie sich, dass die Stromversorgung zum Steuergerät unterbrochen ist.
2. Verbinden Sie das schwarze Kabel des Empfängers mit dem schwarzen Kabel des Moduls.
3. Verbinden Sie das grüne Kabel des Empfängers mit dem grünen Kabel des Moduls.
4. Initialisieren Sie die Verbindung, indem Sie den Anweisungen folgen, die Sie im Kapitel „Adressieren des Funkempfängers/-sensors" auf
Seite 13 finden.
Pro-c-Steuergerät (Serie Pc)

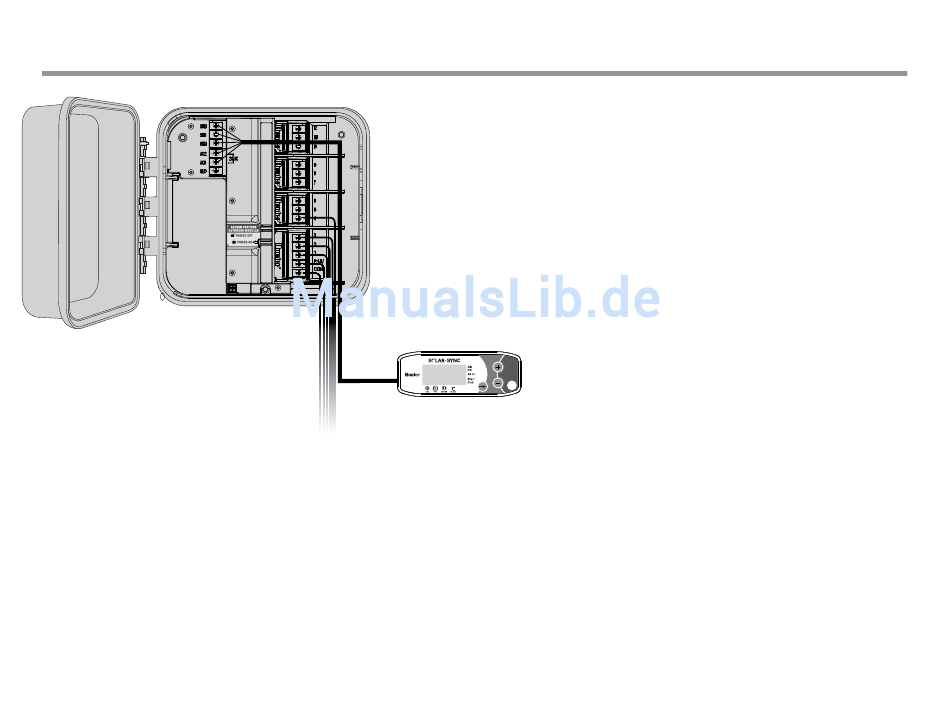

Für den Anschluss an das modulare Pro-C-Steuergerät der Serie PC montieren
Sie das Solar Sync Modul neben dem Steuergerätgehäuse an der Wand. Rechts
am Gehäuse des Steuergeräts befindet sich ein zusätzlicher Ausschnitt zur
Durchführung der Solar Sync-Kabel durch die Gehäusewand.
1. Verbinden Sie das rote Kabel des Solar Sync Moduls mit dem Anschluss AC1 des Steuergeräts.
2. Verbinden Sie das weiße Kabel des Solar Sync Moduls mit dem Anschluss AC2 des Steuergeräts.
3. Verbinden Sie das blaue Kabel des Solar Sync Moduls mit dem Anschluss REM des Steuergeräts.
4. Entfernen Sie die flache Metallbrücke von den beiden SEN-Anschlüssen.
5. Verbinden Sie das gelbe Kabel mit einem der SEN-Anschlüsse.
6. Verbinden Sie das orangefarbene Kabel mit dem anderen SEN-Anschluss.
®
