VerbIndung mIt dem SteuergerÄt
Platzieren Sie den Funkempfänger am dafür vorgesehen Ausschnitt des Steuergerätgehäuses und befestigen Sie ihn mit der mitgelieferten
Befestigungsmutter, wie auf Seite 8 für das Pro-C-Steuergerät abgebildet. Sie können auch die im Lieferumfang enthaltene Wandhalterung
verwenden, um den Funkempfänger an der Wand zu befestigen. Je nach Installation können Sie bei Bedarf die im Lieferumfang enthaltene
1,5"-Verlängerung (3,8 cm) verwenden. Führen Sie die Kabel des Funkempfängers ins Innere des Steuergerätgehäuses.
1. Vergewissern Sie sich, dass die Stromversorgung zum Steuergerät unterbrochen ist.
2. Verbinden Sie das schwarze Kabel des Empfängers mit dem schwarzen Kabel des Moduls.
3. Verbinden Sie das grüne Kabel des Empfängers mit dem grünen Kabel des Moduls.
4. Initialisieren Sie die Verbindung, indem Sie den Anweisungen folgen, die Sie im Kapitel „Adressieren des Funkempfängers/-sensors" auf
Seite 13 finden.
10

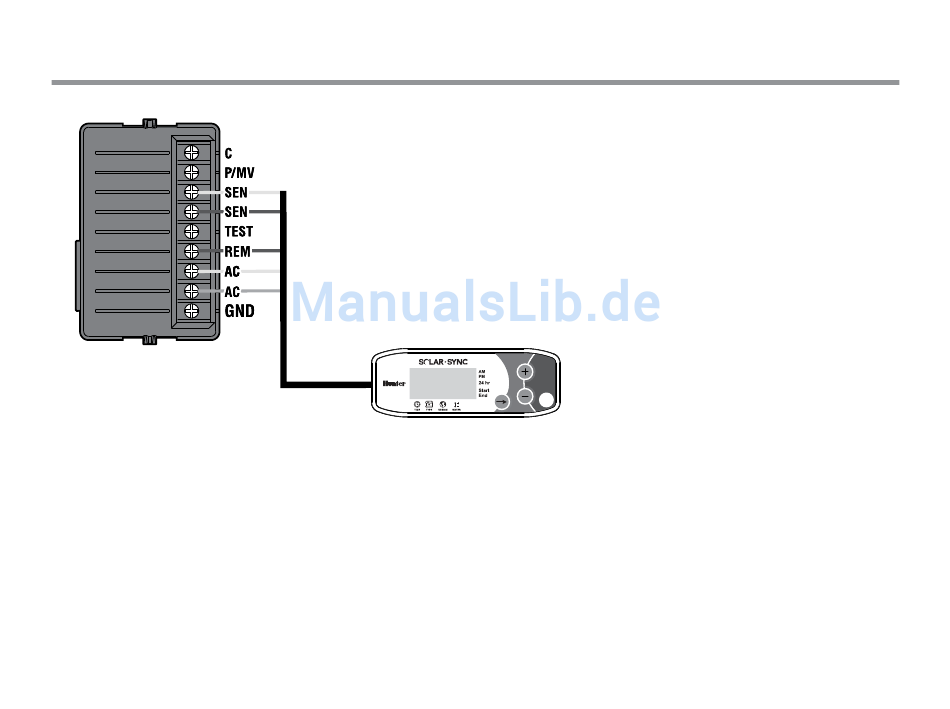

Icc-Steuergerät
1. Verbinden Sie das rote Kabel des Solar Sync Moduls mit dem Anschluss AC1
des Steuergeräts.
2. Verbinden Sie das weiße Kabel des Solar Sync Moduls mit dem Anschluss
Gelb
AC2 des Steuergeräts.
Orange
3. Verbinden Sie das blaue Kabel des Solar Sync Moduls mit dem Anschluss
REM des Steuergeräts.
Blau
4. Entfernen Sie die flache Metallbrücke von den beiden SEN-Anschlüssen.
Weiß
5. Verbinden Sie das gelbe Kabel mit einem der SEN-Anschlüsse.
Rot
6. Verbinden Sie das orangefarbene Kabel mit dem anderen SEN-Anschluss.
®
