VerbIndung mIt dem SteuergerÄt
X-core-Steuergerät

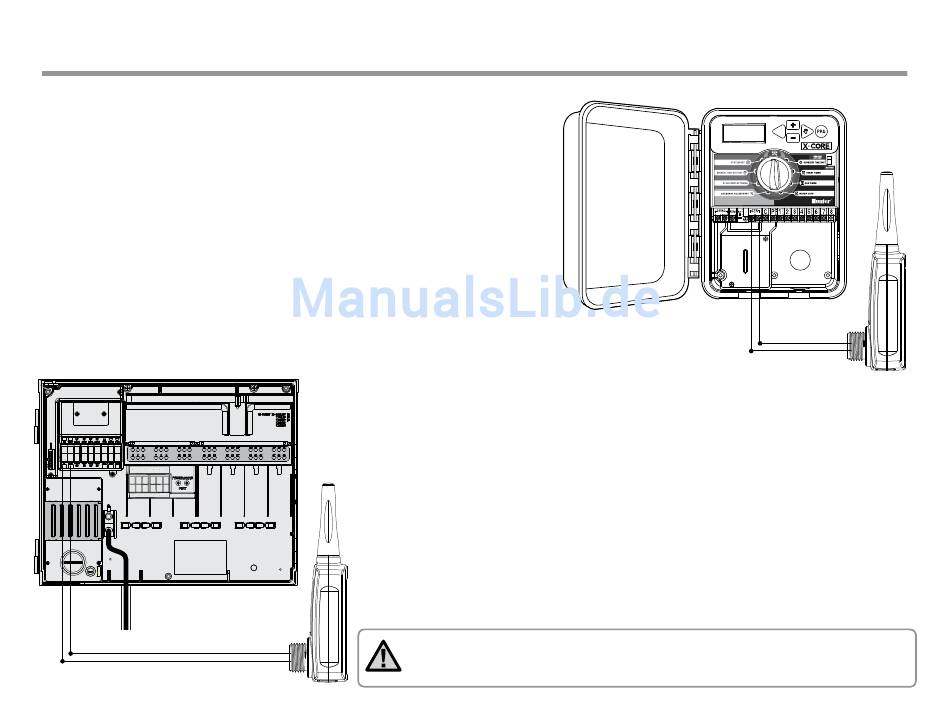

X-Core-Steuergeräte verfügen über eine integrierte Solar Sync-Software, weshalb
sie kein Solar Sync Modul benötigen. Platzieren Sie den Funkempfänger einfach
am dafür vorgesehen Ausschnitt des Steuergerätgehäuses und befestigen Sie ihn
mit der mitgelieferten Befestigungsmutter. Sie können den Funkempfänger auch
wie auf Seite 8 für das Pro-C-Steuergerät beschrieben mithilfe der Wandhalterung
an der Wand befestigen. Je nach Installation können Sie bei Bedarf die im
Lieferumfang enthaltene 1,5"-Verlängerung (3,8 cm) verwenden. Führen Sie
die Kabel des Funkempfängers ins Innere des Steuergerätgehäuses.
1. Vergewissern Sie sich, dass die Stromversorgung zum Steuergerät unterbrochen ist.
2. Verbinden Sie das schwarze Kabel des Empfängers mit einem der SEN-Anschlüsse
(es macht keinen Unterschied, welchen SEN-Anschluss Sie verwenden)
3. Verbinden Sie das grüne Kabel des Empfängers mit dem anderen SEN-Anschluss.
Weitere Informationen erhalten Sie im X-Core-Benutzerhandbuch.*
12
acc-Steuergerät
ACC-Steuergeräte verfügen über eine integrierte Solar Sync-Software, weshalb sie kein Solar Sync
Modul benötigen. Platzieren Sie den Funkempfänger einfach am dafür vorgesehen Ausschnitt
des Steuergerätgehäuses und befestigen Sie ihn mit der mitgelieferten Befestigungsmutter. Sie
können den Funkempfänger auch wie auf Seite 8 für das Pro-C-Steuergerät beschrieben mithilfe
der Wandhalterung an der Wand befestigen. Je nach Installation können Sie bei Bedarf die
im Lieferumfang enthaltene 1,5"-Verlängerung (3,8 cm) verwenden. Führen Sie die Kabel des
Funkempfängers ins Innere des Steuergerätgehäuses.
1. Vergewissern Sie sich, dass die Stromversorgung zum Steuergerät unterbrochen ist.
2. Verbinden Sie das schwarze Kabel des Empfängers mit dem schwarzen ET-Anschluss
des Hauptmoduls.
3. Verbinden Sie das grüne Kabel des Empfängers mit dem grünen ET-Anschluss des
Hauptmoduls.
Weitere Informationen erhalten Sie im ACC-Benutzerhandbuch.*
*
hinweis: X-core- und Acc-Steuergeräte verfügen über eine integrierte
Solar Sync-Software. Eine Anleitung zur Programmierung des Solar Sync
finden Sie in den Benutzerhandbüchern der Steuergeräte.
