VerbIndung mIt dem SteuergerÄt
S1 S1 S2 S2 C C
GND AC1 AC2 REM C P/MV
Blau
Weiß
Rot
Platzieren Sie den Funkempfänger am dafür vorgesehen Ausschnitt des Steuergerätgehäuses und befestigen Sie ihn mit der mitgelieferten
Befestigungsmutter. Sie können auch die mitgelieferte Wandhalterung nutzen, um den Funkempfänger an der Wand zu befestigen. Je
nach Installation können Sie bei Bedarf die im Lieferumfang enthaltene 1,5"-Verlängerung (3,8 cm) verwenden. Führen Sie die Kabel des
Funkempfängers ins Innere des Steuergerätgehäuses.
1. Vergewissern Sie sich, dass die Stromversorgung zum Steuergerät unterbrochen ist.
2. Verbinden Sie das schwarze Kabel des Empfängers mit dem schwarzen Kabel des Moduls.
3. Verbinden Sie das grüne Kabel des Empfängers mit dem grünen Kabel des Moduls.
4. Initialisieren Sie die Verbindung, indem Sie den Anweisungen folgen, die Sie im Kapitel „Adressieren des Funkempfängers/-sensors" auf
Seite 13 finden.

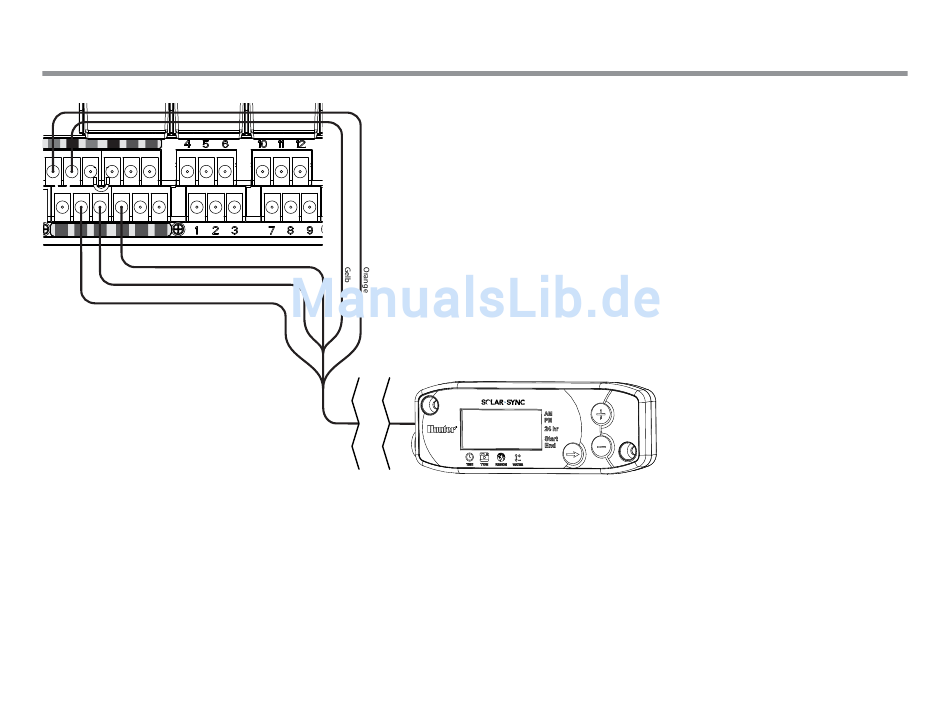

I-core-Steuergerät
1. Verbinden Sie das rote Kabel des Solar Sync Moduls mit dem Anschluss AC1
des Steuergeräts.
2. Verbinden Sie das weiße Kabel des Solar Sync Moduls mit dem Anschluss AC2
des Steuergeräts.
3. Verbinden Sie das blaue Kabel des Solar Sync Moduls mit dem Anschluss REM
des Steuergeräts.
4. Entfernen Sie die flache Metallbrücke von den beiden SEN-Anschlüssen.
5. Verbinden Sie das gelbe Kabel mit einem der SEN-Anschlüsse.
6. Verbinden Sie das orangefarbene Kabel mit dem anderen SEN-Anschluss.
SOLAR SYNC Modul
Solar Sync modul
