CMC III
Schnittstellenmodule

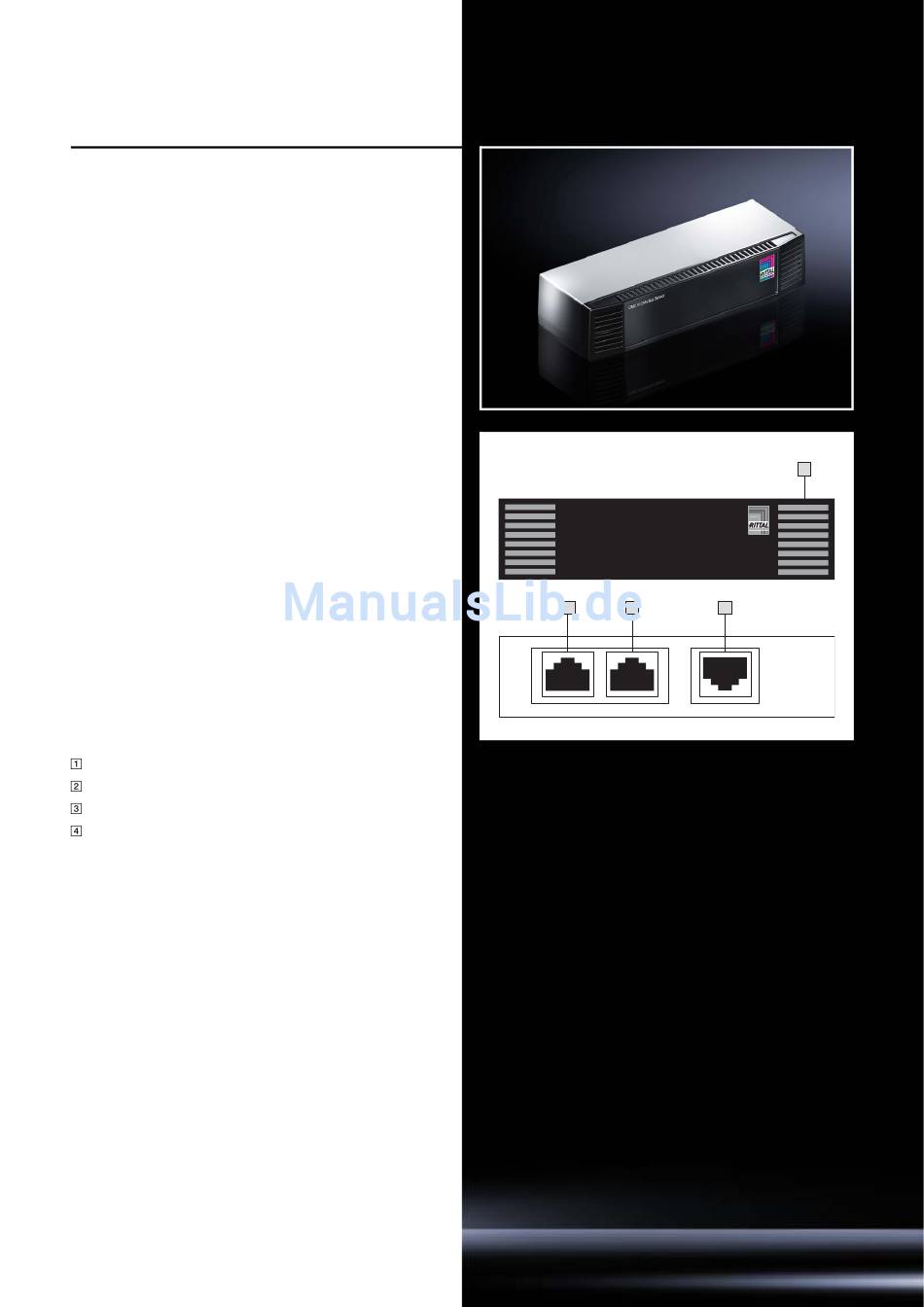

CMC III CAN-Bus Sensor
Der CMC III CAN-Bus Sensor ermöglicht es, bestimmte
Sensoren des CMC-TC Systems an das neue CMC III
anzuschließen. Auf diese Weise können alte Anwendungen
mit der CMC III Processing Unit/-Compact aufgerüstet wer-
den. Die Unit verfügt neben den zwei CAN-Bus Anschlüssen
über einen weiteren Anschluss für einen der alten Sensoren.
Somit agiert die Unit als Schnittstelle zwischen altem Sensor
und neuer Processing Unit und passt die Daten des Sensors
an das CAN-Bus Protokoll an.
◾ Anzahl max. an CMC III Processing Unit: 32
◾ Anzahl max. an CMC III Processing Unit Compact: 4
◾ Schnittstellen RJ 12: 1 CMC-TC Sensor
◾ CAN-Bus Buchsen RJ 45: 2
◾ B x H x T: 110 x 30 x 40 mm
◾ Farbe: RAL 9005/7035
Folgende CMC-TC Sensoren können an die CMC III
CAN-Bus Sensor Unit angebunden werden:
Max. 1 x Temperatursensor
Max. 1 x analoger Eingang 4 – 20 mA
Max. 5 x Zugangssensor in Reihe
Max. 1 x Luftstromsensor
Max. 1 x Rauchmelder
Max. 1 x Bewegungsmelder
Max. 1 x digitaler Eingang
Max. 1 x digitaler Relais-Ausgang
Max. 1 x Spannungsüberwachung
Max. 1 x 48 V Spannungssensor
Max. 1 x Leckagesensor
Max. 1 x Leckagesensor 15 m-Sensorik
1)
Max. 1 x Door Control Unit
Max. 1 x Löschsystem DET-AC
Max. 1 x Brandfrüherkennung DET-AC
1)
Das Gerät hat zwei Anschlüsse.
2)
Das Gerät hat drei Anschlüsse.
Multi-LED zur Statusanzeige
RJ 45 CAN-Bus Anschluss
RJ 45 CAN-Bus Anschluss
Anschluss für CMC-TC Sensor RJ 12
Rittal Technisches Systemhandbuch/IT-Infrastruktur
2)
2)
Anschlussinformationen
CMC III CAN Bus Sensor
2 3
1
4
9
