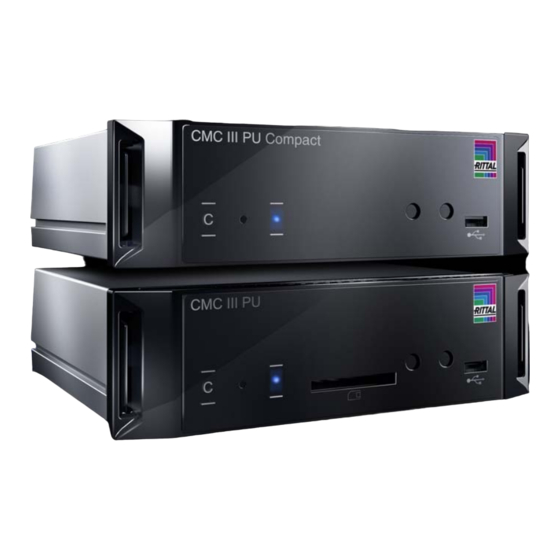

Rittal CMC III PU Compact Technisches Systemhandbuch
Überwachungssystem
Vorschau ausblenden
Andere Handbücher für CMC III PU Compact:
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Rittal CMC III PU Compact
Inhaltszusammenfassung für Rittal CMC III PU Compact

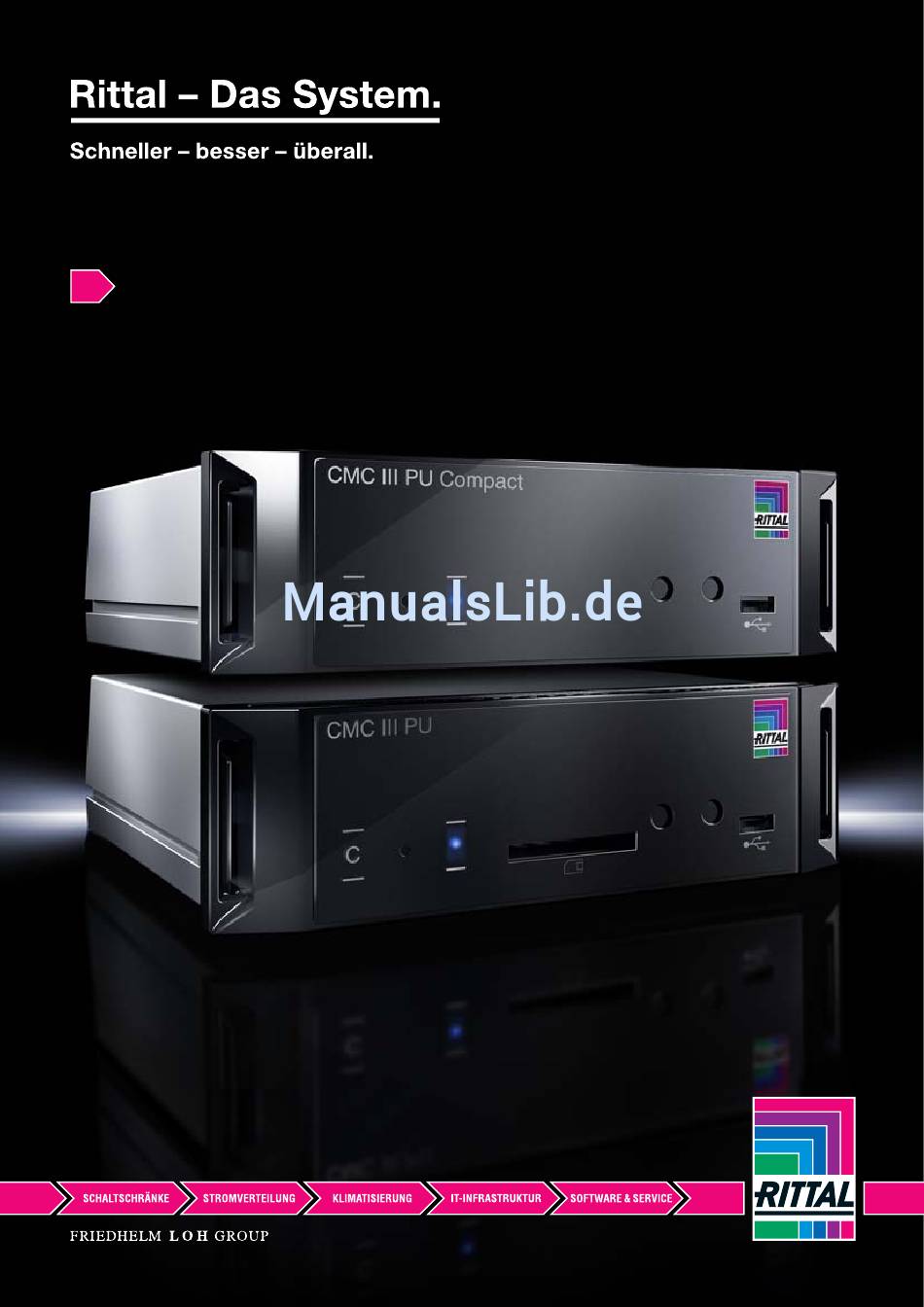

- Seite 1 Technisches Systemhandbuch CMC III – Überwachungssystem...
-
Seite 2: Cmc Iii - Überwachungssystem
Zugang, Rauch, Energie und viele weitere sieren von Sicherheitsprozessen ergeben den physikalische Umgebungsparameter. Anwendernutzen mit hohem Einsparungseffekt. ◾ Das System ist modular aufgebaut und kann Weitere Informationen: www.rittal.de flexibel den Überwachungsanforderungen angepasst werden. CMC III Processing Unit CMC III Temperatursensor... - Seite 3 Verbindung vom CMC nicht mehr ermöglicht. Jede Aktion durch einen Benutzer wird zusätzlich vom System geloggt. So kann nachvollzogen werden, welcher Benutzer Änderungen am System vorgenommen hat, um im Alarmfall mögliche Ursachen schneller eingrenzen zu können. Rittal Technisches Systemhandbuch/IT-Infrastruktur...
- Seite 4 (max. 16) Digitale Eingänge (2 Stück) Spannungsversorgung 24 V DC (Netzteilanschluss) USB Master-Anschluss (nur bei CMC III Processing Unit) Spannungsversorgung 24 V DC (Direktanschluss) Anschluss für Zubehörmodule Alarm-Relaisausgang (potenzialfreier Kontakt) (Display Unit, GSM Unit oder ISDN Unit) Rittal Technisches Systemhandbuch/IT-Infrastruktur...
-
Seite 5: Cmc Iii Steuereinheiten
◾ B x H x T: 138 x 40 x 120 +12 mm Front ◾ Farbe: RAL 9005/7035 Eingang Spannungsversorgung C14 1. Ausgang Spannungsversorgung C13 2. Ausgang Spannungsversorgung C13 RJ 45 CAN-Bus Anschluss RJ 45 CAN-Bus Anschluss Rittal Technisches Systemhandbuch/IT-Infrastruktur... -
Seite 6: Cmc Iii Sensoren Für Den Direkten Anschluss
◾ Anzahl max. an CMC III Processing Unit Compact: 4 ◾ Überwachung: x-, y- und z-Achse ◾ Messbereich: -2/4/8…+2/4/8 g ◾ Auflösung: 0,1 g ◾ CAN-Bus Buchsen RJ 45: 2 ◾ B x H x T: 80 x 28 x 40 mm ◾ Farbe: RAL 9005/7035 Rittal Technisches Systemhandbuch/IT-Infrastruktur... - Seite 7 Pin 2 = Ausgang GND + – 4-20 – D1 D2 Pin 3 = 4 – 20 mA Eingang Pin 4 = 4 – 20 mA GND Pin 5 = Digital-Eingang 1 Pin 6 = Digital-Eingang 2 Rittal Technisches Systemhandbuch/IT-Infrastruktur...
- Seite 8 ◾ Anzahl max. an CMC III Processing Unit Compact: 4 ◾ Messmethode: Leitfähigkeitsmessung ◾ CAN-Bus Buchsen RJ 45: 2 ◾ Klemmen für Leckagekabel: 1 ◾ Länge Leckagekabel: 15 m ◾ B x H x T: 110 x 30 x 40 mm ◾ Farbe: RAL 9005/7035 Rittal Technisches Systemhandbuch/IT-Infrastruktur...
- Seite 9 Max. 1 x Löschsystem DET-AC Max. 1 x Brandfrüherkennung DET-AC Das Gerät hat zwei Anschlüsse. Das Gerät hat drei Anschlüsse. Multi-LED zur Statusanzeige RJ 45 CAN-Bus Anschluss RJ 45 CAN-Bus Anschluss Anschluss für CMC-TC Sensor RJ 12 Rittal Technisches Systemhandbuch/IT-Infrastruktur...
- Seite 10 Max. 2 x PSM Messmodul 16 A „C“-Taste zur Quittierung von Meldungen Multi-LED zur Statusanzeige – + Spannungsversorgung (Direktanschluss) RJ 45 Anschluss für CMC-TC Unit RJ 45 Anschluss für CMC-TC Unit RJ 45 CAN-Bus Anschluss RJ 45 CAN-Bus Anschluss Rittal Technisches Systemhandbuch/IT-Infrastruktur...
- Seite 11 Tür/-en freigegeben. ◾ Technologie: Transponder 13,56 MHz ◾ Tags: ISO 14443A, ISO 14443B, ISO 15693, ISO 18000-3, Mifare ◾ Anschlusskabel: 3 m ◾ B x H x T: 50 x 190 x 25 mm ◾ Farbe: RAL 7035 Rittal Technisches Systemhandbuch/IT-Infrastruktur...
- Seite 12 Schrank mit dem Schlüssel geöffnet werden (Notöffnung). Technische Daten: ◾ Bemessungsspannung: 24 V DC ◾ Bemessungsstrom: max. 100 mA ◾ Anschlusskabel: Länge 3 m, RJ 12-Stecker ◾ Temperatur-Einsatzbereich: +5°C bis +40°C ◾ Schutzart: IP 40 Rittal Technisches Systemhandbuch/IT-Infrastruktur...
-
Seite 13: Cmc Iii Zubehör
Montage und spätere Wartungsarbeiten. ◾ CMC III Montageeinheit, 1 HE: B x H x T: 19˝ x 1 HE x 141 mm ◾ CMC III Montageeinheit für Schrankrahmen: B x H x T: 170 x 50 x 160 mm Rittal Technisches Systemhandbuch/IT-Infrastruktur... - Seite 14 Ermöglicht eine saubere Kabelführung hinter den eingebauten CMC III Geräten sowie die Befestigung der Kabel zwecks Zugentlastung. Die Kabel können problemlos als Schlaufe gelegt werden, um die eingebauten CMC III Geräte werkzeuglos aus der Montageeinheit herausnehmen zu können. Rittal Technisches Systemhandbuch/IT-Infrastruktur...
- Seite 15 CMC III Power Unit Bis zu 16 CAN-Bus Systeme möglich enthält Funktionen: – Schalten und Messen von 8 digitale Eingänge Spannung, Strom, Leistung und Arbeit und 4 Relais-Ausgänge – Mit zwei Ausgängen – Auch zum Ansteuern von Lüftern Rittal Technisches Systemhandbuch/IT-Infrastruktur...
- Seite 16 Über 10/100 BaseT Fullduplex 10/100 Mbit/s Zubehörmodule RJ 12/RS232: Display Unit, ISDN Unit, GSM Unit Externer Temperatursensor (Im Lieferumfang der PUC enthalten) Zwei integrierte digitale Eingänge Hinweis: Für einen Server-Shutdown wird die Server-Shutdown- Software für CMC III benötigt Rittal Technisches Systemhandbuch/IT-Infrastruktur...
- Seite 17 ◾ Schaltschränke ◾ Stromverteilung ◾ Klimatisierung ◾ IT-Infrastruktur ◾ Software & Service Hier finden Sie die Kontaktdaten zu allen Rittal Gesellschaften weltweit. www.rittal.com/contact...
