CMC III – Überwachungssystem
CMC III Processing Unit/-Compact
Die CMC III Processing Unit und die CMC III Processing Unit
Compact stellen das Herzstück eines CMC III Systems dar.
Hier werden alle Messwerte zusammengefasst, ausgewertet
und weitergeleitet.
Eine CMC III Processing Unit/-Compact stellt die Schnittstelle
eines CMC III Systems zum Anwender dar. Sie wird mit in das
Firmennetzwerk eingebunden und stellt über eine integrierte
Website jedem berechtigten Benutzer die aktuellen Werte zur
Verfügung.
Versorgt werden kann eine CMC III Processing Unit/-Compact
sowohl redundant über zwei Netzteile als auch über das ange-
schlossene Netzwerkkabel über PoE. Die Montage im Schrank
erfolgt sehr einfach und schnell. Es steht neben einer Montage-
einheit für den Schrankrahmen auch eine 1 HE-Montageeinheit
zur Verfügung, die bis zu drei Geräte fasst und in das 19˝-Profil
im Schrank eingebaut werden kann.
Jede CMC III Processing Unit/-Compact hat standardmäßig
bereits vier Sensoren integriert. Neben einer Buchse für den
beiliegenden Temperaturfühler befindet sich in der Front ein
Infrarot-Sensor zur Überwachung einer Tür sowie zwei digitale
Eingänge an der Rückseite, die beispielsweise zur Kontrolle von
Relais eingesetzt werden können.
Dank der einfachen und selbsterklärenden Web-Oberfläche ist
die Bedienung und Konfiguration des Gesamtsystems intuitiv.
Ein gesamtes CMC III System kann ohne große Programmier-
kenntnisse in Betrieb genommen und verwaltet werden. Ledig-
lich ein PC mit einem Standard Web-Browser wird benötigt.
Die CMC III Processing Unit/-Compact entspricht dem neues-
ten Stand der Technik und hat die wichtigsten Netzwerkproto-
kolle bereits integriert. Neben TCP/IPv6 wird bei dem neuen
System auch das sichere SNMPv3 unterstützt.

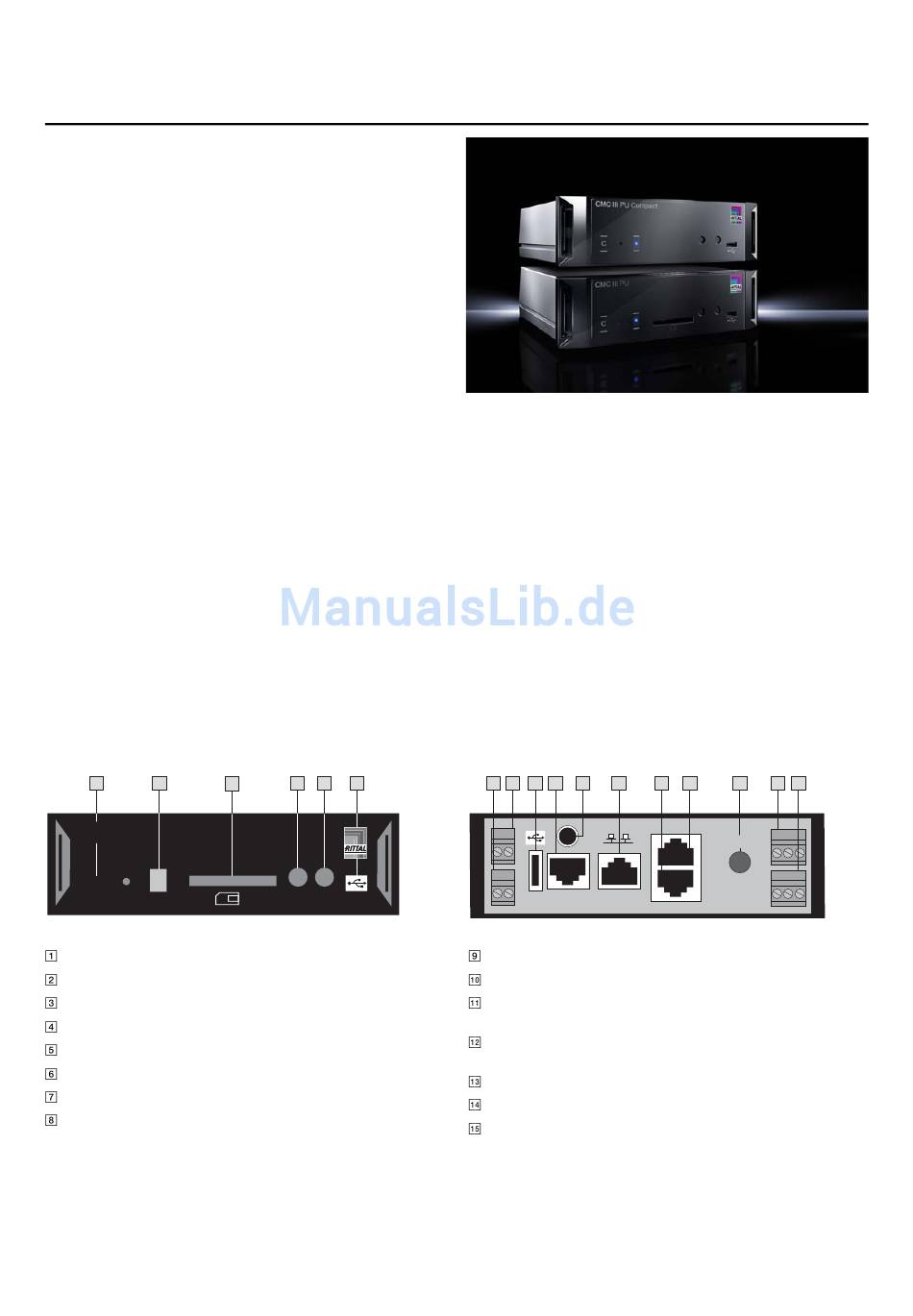

Anschlussinformationen
1 2
CMC III PU
C
„C"-Taste zur Quittierung von Meldungen
Multi-LED zur Statusanzeige
SD-Card-Einschub (nur bei CMC III Processing Unit)
Integrierter Infrarot-Zugangssensor
Mini USB Anschluss zur Konfiguration
Digitale Eingänge (2 Stück)
USB Master-Anschluss (nur bei CMC III Processing Unit)
Anschluss für Zubehörmodule
(Display Unit, GSM Unit oder ISDN Unit)
4
3 4 4 5 6 6 7 8 9 10 11
Anschluss externer Temperaturfühler
Ethernet-Schnittstelle RJ 45 mit PoE
1. RJ 45 CAN-Bus Anschluss für CMC III Sensoren
(max. 16)
2. RJ 45 CAN-Bus Anschluss für CMC III Sensoren
(max. 16)
Spannungsversorgung 24 V DC (Netzteilanschluss)
Spannungsversorgung 24 V DC (Direktanschluss)
Alarm-Relaisausgang (potenzialfreier Kontakt)
Rittal Technisches Systemhandbuch/IT-Infrastruktur
12 13 14 15
– +
Power
NC NO C
24 V DC
max. 2 A
