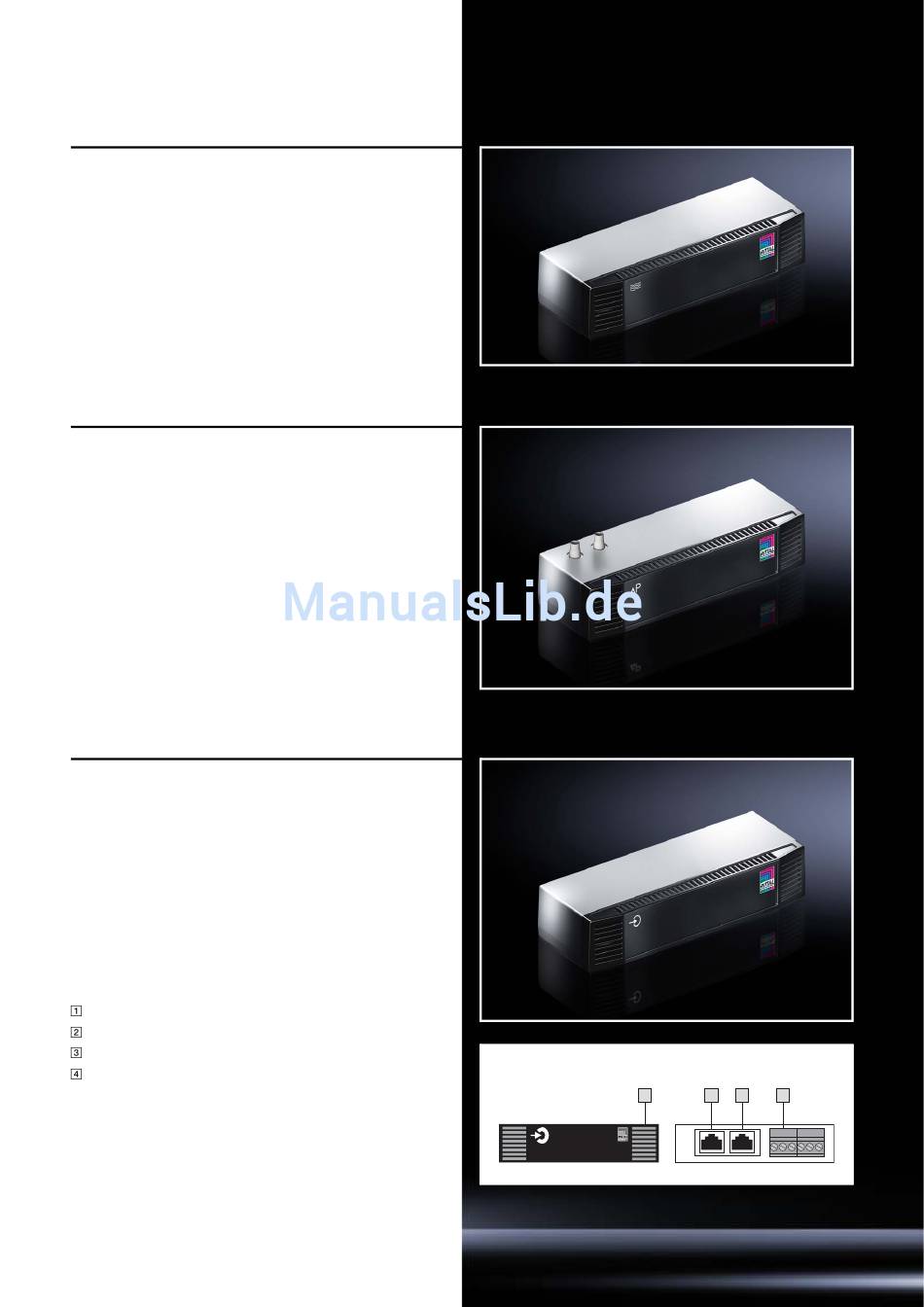

CMC III Sensoren
für den direkten Anschluss
Analoger Luftstromsensor
CMC III Sensor mit analogem Fühler zur Messung der Luft-
geschwindigkeit, beispielsweise für Lüfterüberwachung.
◾ Anzahl max. an CMC III Processing Unit: 10
◾ Anzahl max. an CMC III Processing Unit mit Spannungs-
versorgung über PoE: 5
◾ Anzahl max. an CMC III Processing Unit Compact: 4
◾ Sensorfühler Schnittstelle: 4 – 20 mA
◾ Messbereich: 0,5 bis 10 m/s
◾ CAN-Bus Buchsen RJ 45: 2
◾ Klemmen für Luftstromfühler: 1
◾ B x H x T: 110 x 30 x 40 mm
◾ Farbe: RAL 9005/7035
Analoger Differenzdrucksensor
CMC III Sensor mit analogem Druckmesser zur Überwachung
eines Differenzdrucks, beispielsweise für Klimaanwendungen.
Mit Hilfe einer beigelegten Schlauchleitung können zwei
Punkte im Raum definiert werden, an denen der Druck
gemessen wird. Die Differenz zwischen diesen beiden Druck-
messungen wird als Messwert dargestellt und überwacht.
◾ Anzahl max. an CMC III Processing Unit: 32
◾ Anzahl max. an CMC III Processing Unit Compact: 4
◾ Druckmessstellen: 2
◾ Messbereich: -500...+500 Pa
◾ CAN-Bus Buchsen RJ 45: 2
◾ B x H x T: 110 x 30 x 40 mm
◾ Farbe: RAL 9005/7035
Universalsensor
CMC III Sensor zum Anschluss externer Fühler. Der Sensor
hat insgesamt drei Anschlussklemmen. Zwei dieser
Anschlussklemmen können entweder als digitale Eingänge,
als S0-Bus-Zähler oder als Wiegand-Schnittstelle zum
Anschluss externer Zugangskontrollsysteme definiert werden.
Der dritte Anschluss ist eine analoge Schnittstelle für ein exter-
nes Signal zwischen 4 und 20 mA.
◾ Anzahl max. an CMC III Processing Unit: 32
◾ Anzahl max. an CMC III Processing Unit Compact: 4
◾ CAN-Bus Buchsen RJ 45: 2
◾ B x H x T: 110 x 30 x 40 mm
◾ Farbe: RAL 9005/7035
Multi-LED zur Statusanzeige
RJ 45 CAN-Bus Anschluss
RJ 45 CAN-Bus Anschluss
Universal-Schnittstelle
Pinbelegung zu der Klemme 4:
Pin 1 = Ausgang +24 V DC
Pin 2 = Ausgang GND
Pin 3 = 4 – 20 mA Eingang
Pin 4 = 4 – 20 mA GND
Pin 5 = Digital-Eingang 1
Pin 6 = Digital-Eingang 2
Rittal Technisches Systemhandbuch/IT-Infrastruktur
Anschlussinformationen
1
2
3
4
+ – 4-20
– D1 D2
7
