CMC III
Zugangssteuerung

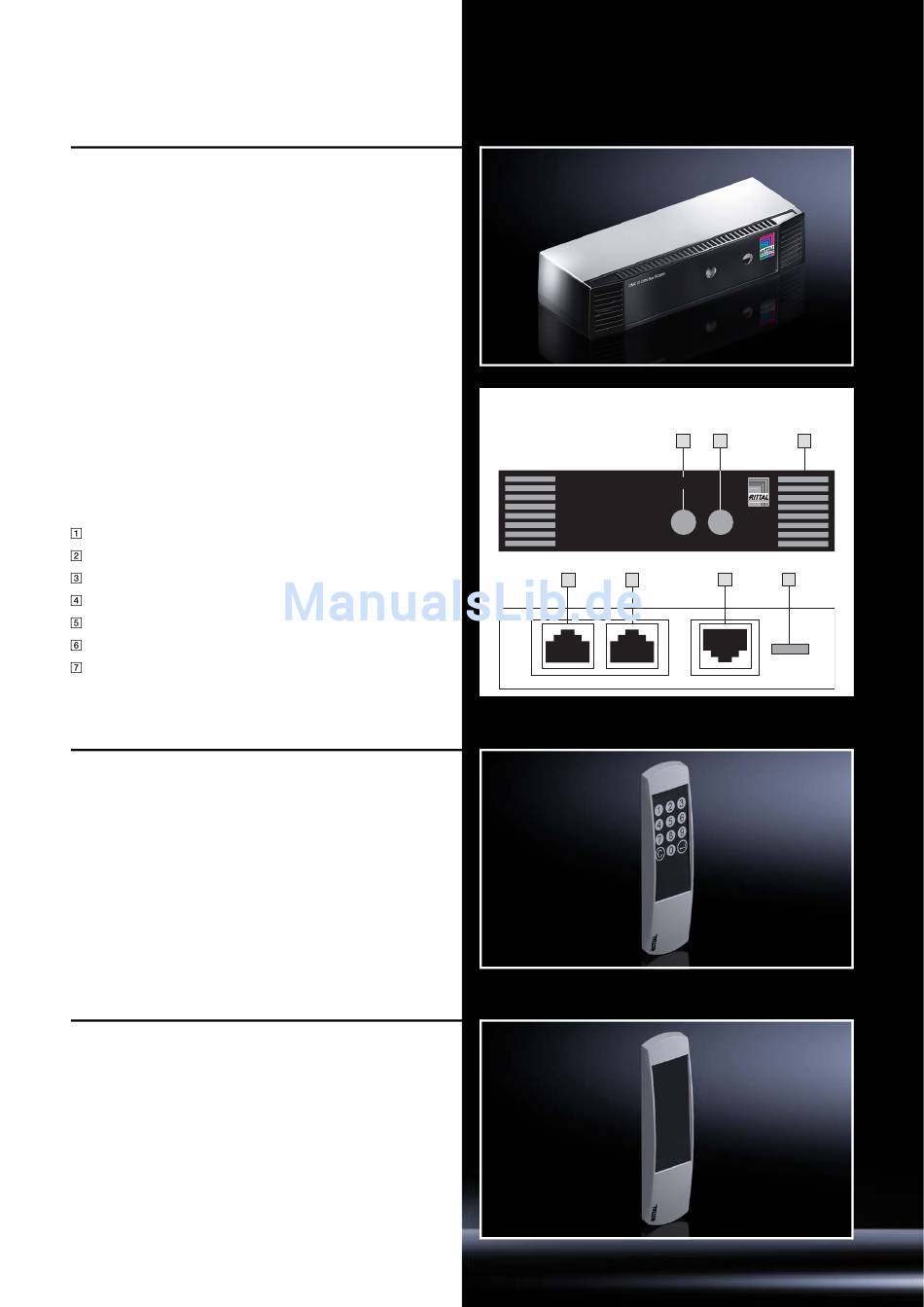

CMC III CAN-Bus Access
CMC III Unit zur Steuerung und Überwachung des Zutritts
zu Schränken. An eine CMC III CAN-Bus Access kann jeweils
ein Griff und ein Lesegerät angeschlossen werden. Über die
Website der CMC III Processing Unit/-Compact können die
Griffe mit verschiedenen Zahlencodes oder RFID-Kartennum-
mern verknüpft werden, sodass sich alle Griffe, die mit einer
CMC III Processing Unit/-Compact verbunden sind, mit nur
einem Lesesystem steuern lassen. Dank des integrierten
Infrarot-Sensors wird die gesteuerte Tür zusätzlich noch auf
ihren Zustand (offen/geschlossen) überwacht.
◾ Anzahl max. an CMC III Processing Unit: 16
◾ Anzahl max. an CMC III Processing Unit mit Spannungs-
versorgung über PoE: 5
◾ Anzahl max. an CMC III Processing Unit Compact: 4
◾ Sender: Infrarot-Diode
◾ Empfänger: Infrarot-Empfänger
◾ Schnittstellen: 1 CMC III Lesegerät
◾ Schnittstellen RJ 12: 1 Griff (elektro-mechanisch)
◾ CAN-Bus Buchsen RJ 45: 2
◾ B x H x T: 110 x 30 x 40 mm
◾ Farbe: RAL 9005/7035
Infrarot-Empfänger
Infrarot-Diode (Sender)
Multi-LED zur Statusanzeige
RJ 45 CAN-Bus Anschluss
RJ 45 CAN-Bus Anschluss
Anschluss für Griff RJ 12
Anschluss für CMC III Lesegerät
CMC III Zahlencodeschloss
Das CMC III Zahlencodeschloss wird an die CMC III
CAN-Bus Access angeschlossen. Es können beliebig viele,
bis zu acht Stellen lange, Zahlenkombinationen eingegeben
und mit Griffen verknüpft werden.
◾ Zahlencode: 00000000 – 99999999 (variabel)
◾ Anschlusskabel: 3 m
◾ B x H x T: 50 x 190 x 25 mm
◾ Farbe: RAL 7035
CMC III Transponderleser
Der CMC III Transponderleser wird an die CMC III CAN-Bus
Access angeschlossen. Durch das berührungslose Vorhalten
einer Transponderkarte wird die Berechtigung (UID der Karte)
in der CMC III Processing Unit/-Compact geprüft und es wird/
werden entsprechend die Tür/-en freigegeben.
◾ Technologie: Transponder 13,56 MHz
◾ Tags: ISO 14443A, ISO 14443B, ISO 15693, ISO 18000-3,
Mifare
◾ Anschlusskabel: 3 m
◾ B x H x T: 50 x 190 x 25 mm
◾ Farbe: RAL 7035
Rittal Technisches Systemhandbuch/IT-Infrastruktur
Anschlussinformationen
CMC III CAN Bus Access
4
5
1
2
3
6
7
11
