Anschlussinformationen
2
1
CMC III CAN Bus Unit
C
10
3 5 6 7
4
– +
CMC III
Schnittstellenmodule
CMC III CAN-Bus Unit

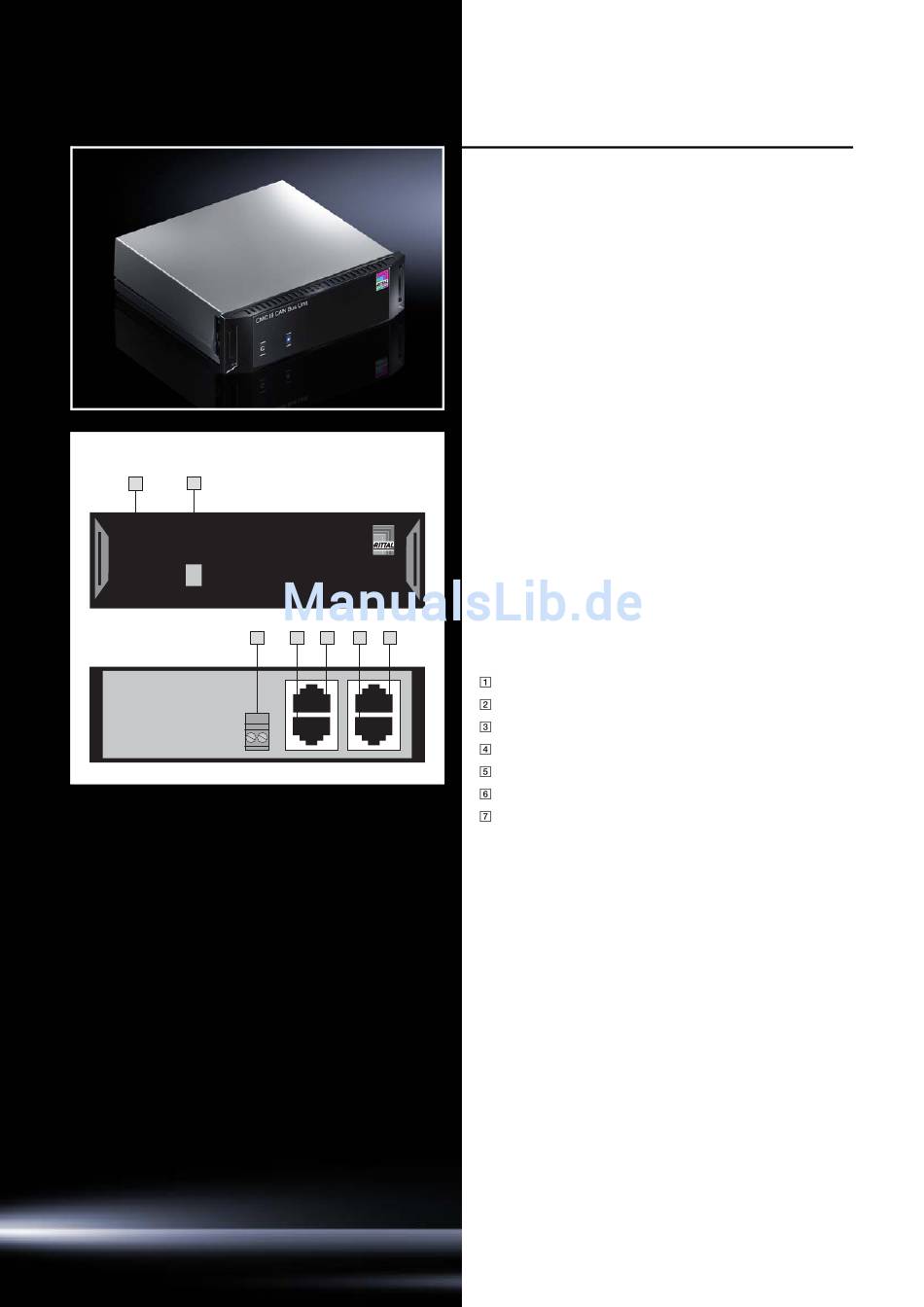

Die CMC III CAN-Bus Unit agiert als Schnittstelle zwischen
CMC III Processing Unit sowie den PSM Messchienen und
Modulen.
Die Unit verfügt über vier Anschlüsse: Zwei Anschlüsse
stellen die Schnittstelle zum CAN-Bus und zu den weiteren
CMC III Sensoren dar, während an die anderen zwei
Anschlüsse jeweils bis zu vier PSM Module – also insgesamt
bis zu acht PSM Module pro CMC III CAN-Bus Unit – oder
eine Messschiene anschließbar sind.
Die CMC III CAN-Bus Unit muss bei Anschluss von PSM
Modulen über Klemmen mit 24 V extern versorgt werden.
◾ Anzahl max. an CMC III Processing Unit: 4
◾ Anzahl max. an CMC III Processing Unit mit Spannungs-
versorgung über PoE: 1
◾ Anzahl max. an CMC III Processing Unit Compact: 1
◾ Schnittstellen RJ 45: 2 CMC-TC Units
◾ CAN-Bus Buchsen RJ 45: 2
◾ B x H x T: 138 x 40 x 120 +12 mm Front
◾ Farbe: RAL 9005/7035
Folgende Sensoren können an die CMC III CAN-Bus Unit
angebunden werden:
Max. 2 x Fan Control System FCS
Max. 2 x FCS Lüfterblech DC
Max. 2 x 4 x PCU, verschiedene aktive Module
Max. 2 x 4 x aktives PSM, verschiedene aktive Module
Max. 2 x PSM Stromschiene 16 A
Max. 2 x PSM Stromschiene 32 A
Max. 2 x PSM Messmodul 16 A
„C"-Taste zur Quittierung von Meldungen
Multi-LED zur Statusanzeige
Spannungsversorgung (Direktanschluss)
RJ 45 Anschluss für CMC-TC Unit
RJ 45 Anschluss für CMC-TC Unit
RJ 45 CAN-Bus Anschluss
RJ 45 CAN-Bus Anschluss
