6. MONTAGEPUNKTE

Bereich für die

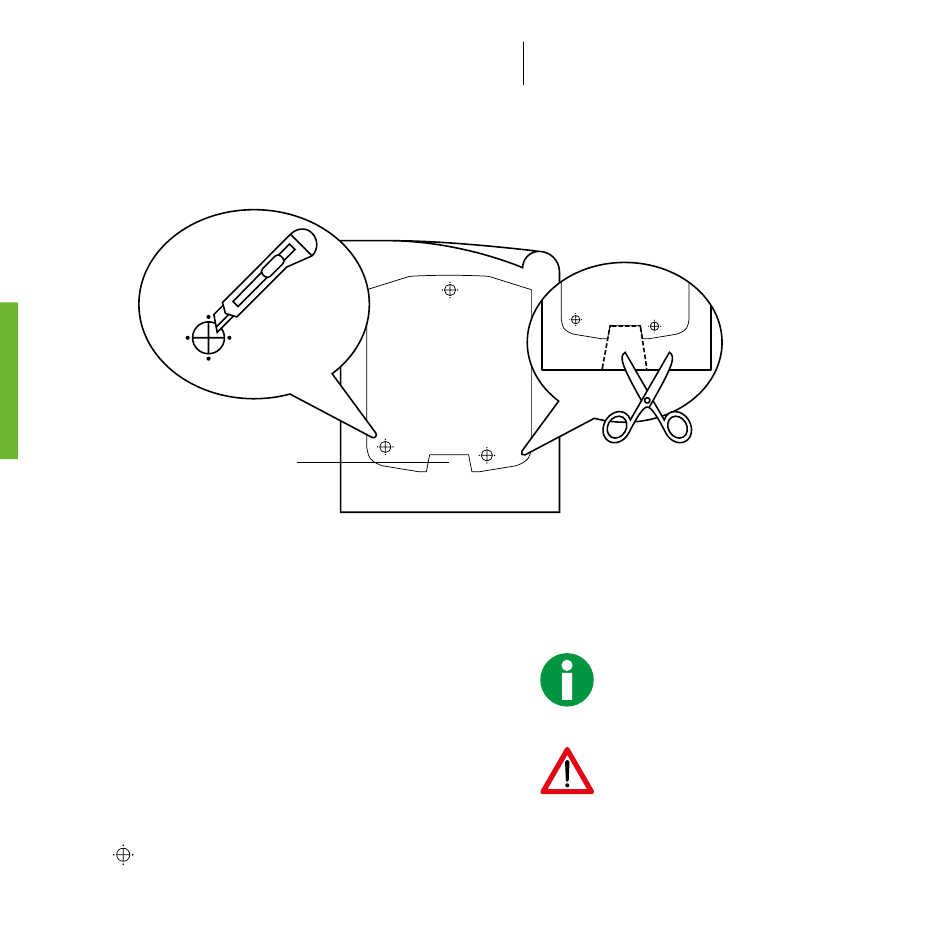

1 Die Markierungen der
Montagepunkte ein-
schneiden
Werkzeug:
Schere
Markierung Montagepunkt
28
Zuleitung
2 Den Bereich für die Zu-
leitung ausschneiden
Werkzeug:
Schere

Bohrschablone

Bohrung
Vor der Bohrung die
Maße der Bohrschablone
überprüfen
Für die Befestigung der
Montageplatte muss die
separate Bohrschablone
der Montageplatte ver-
wendet werden
