• Ramener le groupe scie en sa position initiale en
actionnant l'interrupteur à bascule en direction
"∇".
4.8 Pré-rainage
Grâce à son dispositif de pré-rainage intégré, le
système de sciage de plaques permet également de
couper des plaques à revêtement sans provoquer
des arrachages. A cet effet, procéder de la manière
suivante :

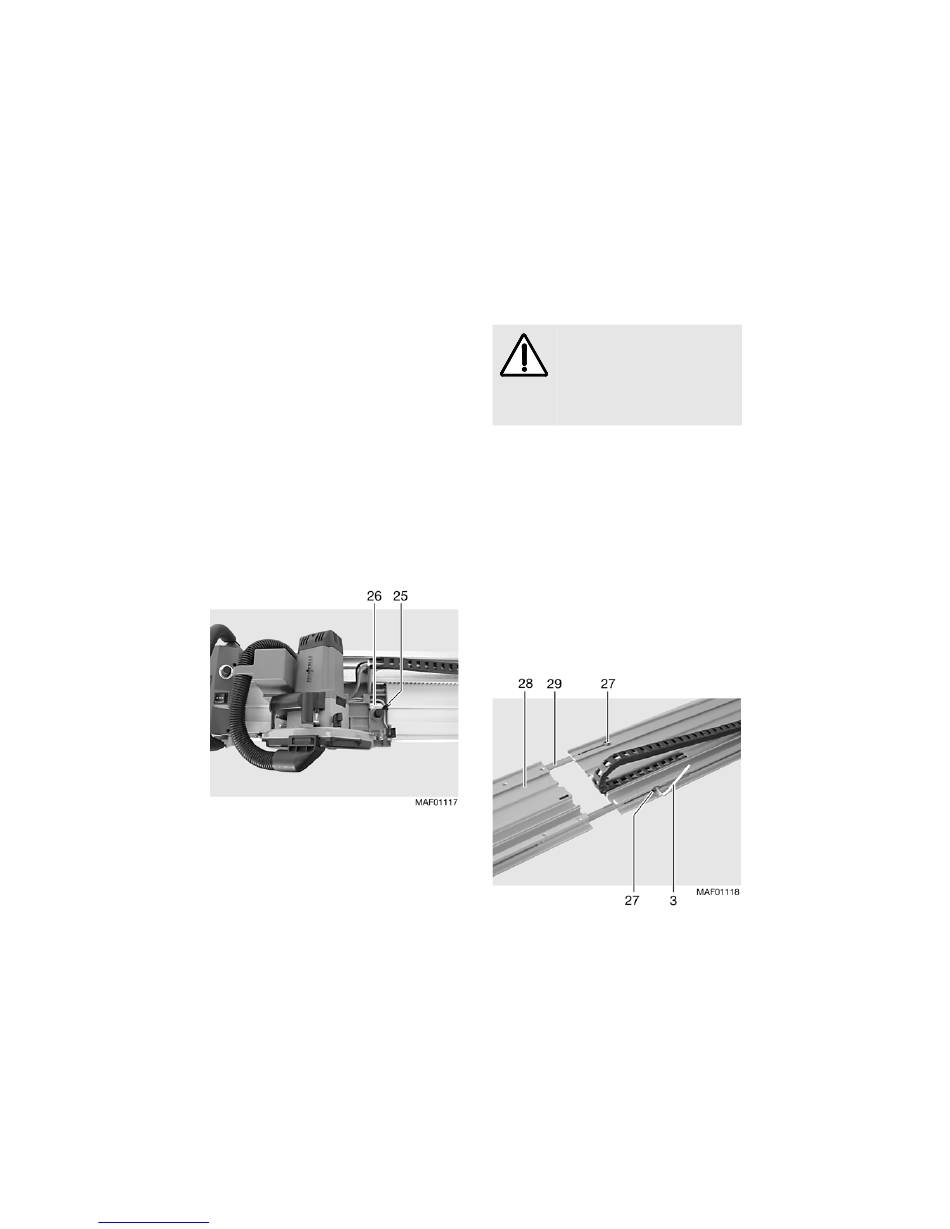

• Tourner le levier de pré-rainage 25 (ill. 7) dans la
direction indiquée sur le symbole en forme de
flèche 26 (ce que déplace la lame de scie d'envi-
ron 0,15 mm dans la position "pré-rainage").
• Régler la profondeur de coupe sur 2 mm (voir
paragraphe 4.2).
• Effectuer la coupe de pré-rainage puis ramener le
groupe scie dans sa position initiale.
• Tourner le levier de pré-rainage 25 pour le rame-
ner dans sa position de base.
• Régler la profondeur de coupe en fonction de
l'épaisseur de la pièce (voir paragraphe 4.2) et
effectuer la coupe de séparation.
ill. 7
manuals search engine
4.9 Utilisation de la rallonge de la règle de
guidage
Pour exécuter des coupes longitudinales d'une lon-
gueur entre 1300 mm et 2800 mm maxi on utilise la
rallonge de la règle de guidage fournie en standard.
Son montage s'effectue comme suit :
Veillez à ce que tout le système soit
sécurisé contre le basculement par
un appui suffisamment long et ce
autant lors du montage que du
démontage de la rallonge de la règle
de guidage.
• Sortir la clé mâle à six pans 3 (ill. 2) de son
emplacement sur le système pour régler les deux
pièces de serrage 27 (ill. 8) de manière que leur
ouverture montre en direction du bout de la ral-
longe.
• Pousser la rallonge de la règle de guidage 28 à
l'aide des deux adapteurs 29 dans les rainures
prévues à cette effet dans la règle de guidage
jusqu'à la butée.
• Serrer les deux pièces de serrage 27 en tournant
dans le sens des aiguilles d'une montre. Remettre
la clé mâle à six pans 3 (ill. 2) dans son support
au carter du moteur.
• Régler la longueur de coupe (voir paragra-
phe 4.3).
ill. 8
