2.4 Elektrischer Anschluss

Hinweise für die Elektrofachkraft
• Das Gerät ist für den Anschluss an Dreh- und
Wechselstrom 380- 415V 3N~50Hz
• Die Nennspannung der Heizelemente beträgt 230V.
Die Anpassung des Gerätes für den Einphasenstrom
230V ist durch entsprechende Überbrückung auf der
Anschlussleiste möglich.
Als Netzanschlussleitung ist ein entsprechend
ausgelegter Leitungstyp unter Berücksichtigung der
Anschlussart und Nennleistung des Herdes zu wählen.
Fehlstrom ableiten
Erdungsleiter an die Klemme der mit
gekennzeichneter Anschlussleiste anschließen.
Die Anschlussleitung in der Zugentlastung befestigen.

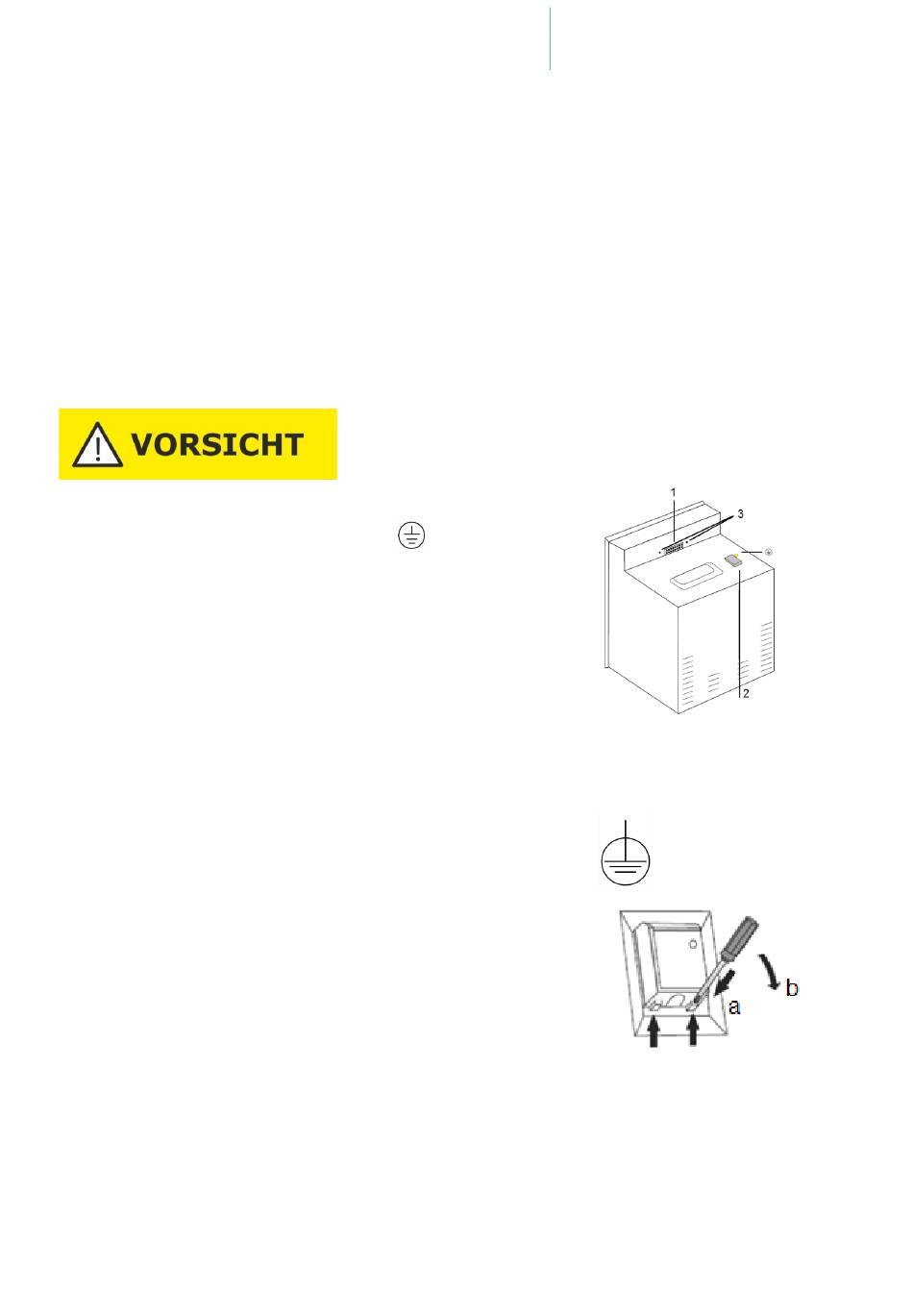

Beschreibung Rückseite Backofen
1 Steckleiste für Kompaktstecker Kochfeld
2 (grau) Netzanschlussdose
4 Erdungsleiter (gelb)
3 Schrauben
Erdungsleiter nicht mit im Kompaktsteker. Erdungsleiter
an eine der Schrauben (3) fixieren.
Netzanschlussdose Öffnen / Schließen
• Zum Entriegeln, den Schraubendreher ansetzen (a),
geringfügig nach unten bewegen (b).
• Zum Schließen, den Deckel zuklappen und mit
leichtem Druck einrasten.
Einbau–/Installationsanweisung
Wichtige Informationen
Abbildung 8 Backofenrückseite
Symbol Neutralleiter
Abbildung 9 Netzanschlussdose
