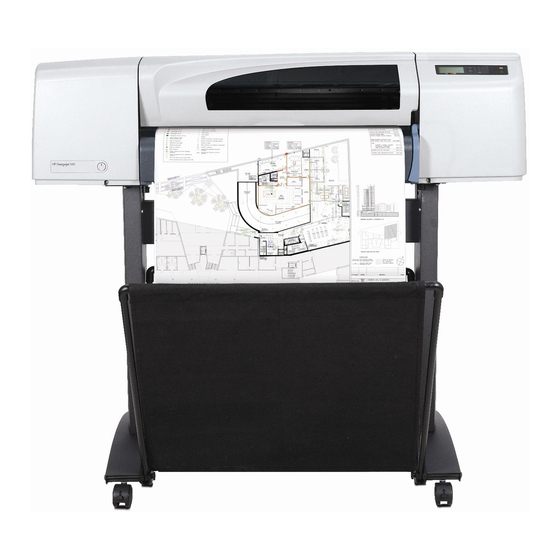

HP Designjet 510 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für Designjet 510:
Inhaltsverzeichnis

Werbung

Quicklinks

Einführung
In diesem Benutzerhandbuch wird erläutert, wie Sie Ihren Drucker HP Designjet 510 oder 510 ps verwenden. Sofern
nichts anderes vermerkt ist, bezieht sich der Inhalt dieses Benutzerhandbuchs auf die Drucker HP Designjet 510
und HP Designjet 510 ps gleichermaßen.
In diesem Kapitel werden die folgenden Themen behandelt:
•
Vorstellung der Dokumentation
Hier wird die zu Ihrem Drucker gehörende Dokumentation vorgestellt.
•
Einführung zu Ihrem Drucker
Hier finden Sie einen kurzen Überblick über den Drucker. Dies umfaßt Informationen über die Merkmale des
Druckers und dessen Funktionsumfang.
•
Vorderansicht des Druckers
Hier wird eine Vorderansicht des Druckers gezeigt. Die Abbildung zeigt auch das Verbrauchsmaterial
des Druckers.
•
Druckeranschlüsse
Stellt alle Verbindungen zum Drucker dar: Netzkabel, Parallelschnittstelle,
Netzwerkschnittstelle.
USB
und optionale

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HP Designjet 510

Inhaltszusammenfassung für HP Designjet 510

  • Seite 1 Einführung In diesem Benutzerhandbuch wird erläutert, wie Sie Ihren Drucker HP Designjet 510 oder 510 ps verwenden. Sofern nichts anderes vermerkt ist, bezieht sich der Inhalt dieses Benutzerhandbuchs auf die Drucker HP Designjet 510 und HP Designjet 510 ps gleichermaßen.

  • Seite 2: Vorstellung Der Dokumentation

    Prozeduren für den täglichen Einsatz finden Sie auch in der Kurzreferenz. • In der Kurzanleitung finden Sie häufig benötigte Informationen zur Druckernutzung , wie beispielsweise zum Laden von Papier oder Ersetzen von Tintenpatronen. • Besuchen Sie auch unsere Webseite: www.hp.com/go/graphic-arts/.
  • Seite 3 Einführung zu Ihrem Drucker • Die Hauptmerkmale des Druckers Ein allgemeiner Überblick über die Hauptmerkmale des Druckers. • HP Tintenzubehör Eine Beschreibung des HP Tintenzubehörs, das für den Drucker benötigt wird. • Druckauflösung Spezifikationen zur Druckauflösung des Druckers. • Papier Eine Beschreibung der verschiedenen Papierarten, die für den Drucker verfügbar sind.

  • Seite 4: Die Hauptmerkmale Des Druckers

    Die Hauptmerkmale des Druckers Der HP Designjet 510 ist speziell für Einzelpersonen oder kleine Arbeitsgruppen in Architekturbüros, in Entwicklung und Konstruktion sowie im CAD von Mechanikkomponenten geeignet. Der Drucker HP Designjet 510ps ist speziell für Einzelpersonen oder kleine Arbeitsgruppen in Werbeagenturen und Grafikabteilungen geeignet, die sich auf Verpackungen, Verkaufsmaterialien, aber auch andere Grafikbereiche spezialisiert haben.
  • Seite 5 Benutzerfreundlichkeit: Die Drucker sind eine schlüsselfertige Lösung mit sämtlichen Elementen, die der Benutzer zum Installieren und Verwenden des Druckers benötigt. Der Drucker HP Designjet 510ps Plus umfaßt ein Bedienfeld zur einfachen Navigation und überzeugt durch das unkomplizierte Laden von Papier und einfach zu installierende RIP-Software.
  • Seite 6 • Schwarze Tintenpatronen sind HP Nr. 82 Zubehör. • Patronen für Zyan, Magenta und Gelb sind HP Nr. 82 Zubehör. Erhältlich sind die Größen 28 und 69 ml. • Alle Druckköpfe sind HP Nr. 11 Zubehör. Jeder thermale Tintenstrahldruckkopf mit 600 dpi trägt Tausende von Tintentröpfchen auf das Papier auf.
  • Seite 7 Druckauflösung Ihr Drucker bietet zwei verschiedene Einstellungen, bei denen die Auflösung der beiden Druckqualitätsmodi geändert wird. Diese beiden Druckmodi sind optimiert für Linienzeichnungen/Text oder Bilder. In der Software oder auf dem Bedienfeld des Druckers stehen drei unterschiedlich hohe Druckqualitäten für die einzelnen Druckmodi zur Verfügung: Beste, Normal oder Schnell.
  • Seite 8 Papier Sie können auf dem Drucker für das A0+/E+-Format Rollen- oder Einzelblattpapier mit bis zu 1066,8 mm Breite und auf dem Modell für das D/A1-Format Rollen- oder Einzelblattmedien mit bis zu 609,6 mm verwenden. Eine Liste unterstützter Papiersorten finden Sie im Abschnitt „Physische Eigenschaften der Papierarten“.

  • Seite 9: Benutzeroberfläche

    Benutzeroberfläche Das Bedienfeld des Druckers umfaßt eine benutzerfreundlich gestaltete Oberfläche mit Display, so daß Sie bequem auf zahlreiche Druckerfunktionen zugreifen können. Unter Navigieren im Menüsystem finden Sie eine kurze Einführung in die Menünavigation sowie eine Beschreibung der internen Ausdrucke.
  • Seite 10 Speicher Der Drucker ist mit 160 MB internem RAM-Speicher ausgestattet. Der im Lieferumfang des Druckers enthaltenen HP-GL/2-Zubehörkarte kann weiterer Speicher hinzugefügt werden. Zur Verarbeitung großer Dateien und für eine höhere Druckleistung können Sie 256 MB (Teilenummer CH654A) Speicher hinzufügen.
  • Seite 11 Drucker, um sicherzustellen, daß die Druckausgabe hinsichtlich Format, Position, Ausrichtung, Farbe und Qualität Ihren Vorstellungen entspricht. HINWEIS: Viele Softwareanwendungen enthalten eigene Treiber. Ihr Drucker ist ausgestattet mit: • Windows-Treibern • Mac OS X-Treibern • RIP-Software, nur für HP Designjet 510ps...

  • Seite 12: Vorderansicht Des Druckers

    Vorderansicht des Druckers Tintenpatrone Druckkopf Bedienfeld Netzschalter/-anzeige...

  • Seite 13: Druckeranschlüsse

    Ihr Drucker kann mit einem herkömmlichen Anschlüsse Parallelanschluß oder dem USB-Anschluß (USB) angeschlossen werden. Für eine LAN-Verbindung (LAN) kann Ihr Drucker mit einer optionalen HP Jetdirect Druckserver-Fast Ethernet 10/100 Base TX-Netzwerkschnittstellenkarte ausgestattet werden. Weitere Informationen über den Anschluß des Druckers an einen Computer oder ein Netzwerk finden Sie in den Aufbau- und Einrichtungsanweisungen.

  • Seite 14: Papier Und Tinte

    Papier und Tinte Die Drucker unterstützt viele verschiedene Papiere. Die empfohlenen Papiere sind so konzipiert, daß sie in Verbindung mit dem Drucker und dem Tintensystem des Druckers zu optimalen Druckergebnissen führen. In diesem Kapitel werden die folgenden Themen behandelt: • Im Abschnitt Papierarten wird erläutert, wie die korrekte Papierart ausgewählt wird.
  • Seite 15 Papierwahl • Auswählen von Papier Ihr Drucker unterstützt viele verschiedene Papierarten. Um eine einwandfreie Bildqualität zu gewährleisten, ist die Auswahl der optimalen Papierart für Ihre Anforderungen ein wichtiger Schritt. Die nachfolgenden Themen helfen Ihnen bei der Auswahl des optimalen Papiers für Ihre speziellen Druckaufgaben. •...

  • Seite 16: Auswählen Von Papier

    Qualität ausgegeben werden, wenn für die entsprechenden Anwendungen nicht die korrekten Papierarten verwendet werden. Beispielsweise ist das Druckergebnis von Bildern mit großen farbintensiven Flächen (Bereiche mit hoher Tintendichte, um die Farbe vollständig wiedergeben zu können) auf HP Inkjet-Papier, hochweiß, nicht optimal. HP Gestrichenes Papier führt dazu, daß...
  • Seite 17 Papierarten Die folgenden Themen befassen sich mit den verschiedenen verfügbaren Papierarten und deren speziellen Einsatzbereichen. Weiterhin finden Sie auch Angaben, wie Sie Informationen hierzu anfordern können. • Physische Eigenschaften der Papierarten Hier finden Sie Details zu den physischen Eigenschaften der unterstützten Papierarten. •...
  • Seite 18 Physische Eigenschaften der Papierarten In der folgenden Tabelle sind die physischen Eigenschaften und die Bestellnummern für das unterstützte HP Premium-Druckmaterial aufgeführt. Bedrucken Sie stets die gestrichene Bildseite des Papiers. Bei Rollenpapieren von Hewlett-Packard befindet sich die Bildseite außen. Die Liste der unterstützten Papiere wird regelmäßig geändert.
  • Seite 19 36 Zoll 42 Zoll HP Fotopapiere am Bedienfeld 458 mm 610 mm 914 mm 1067 mm HP Fotopapier hochglänzend (für die Serien CP) HP Fotopapier glänzend C6025A (ln) C6026A (ln) C6565A (ln) 179 g/m² - 30,5 m C6033A (aj) C6034A (aej) C6573A (e) HP Fotopapier seidenmatt (für die Serien CP)
  • Seite 20 240 g/m² - 22,9 m HP Indoor-Papier selbstklebend Gestrichenes Papier Q1733A (ejn) 170 g/m² - 22,9 m schwer HP Polypropylen matt - selbstklebende Rückseite Transparentfolie matt Q1908A (aen) 225 g/m² - 30,5 m HP ColorFast Vinylfolie selbstklebendl Transparentfolie matt C6775A 328 g/m²...
  • Seite 21 140 g/m² - 15,2 m HP Outdoor-Papier Gestrichenes Papier Q1730A (en) 145 g/m² - 30,5 m schwer HP Outdoor Billboard-Papier mit blauer Rückseite Gestrichenes Papier C7949A (en) 140 g/m² - 30,5 m schwer Bezeichnung am 18 Zoll 24 Zoll...
  • Seite 22 HP Posterpapier, satiniert Neben den oben genannten Medienarten können Sie auch Normalpapier verwenden. Wie Sie HP Premium-Druckmaterial bestellen, erfahren Sie in der Broschüre Hewlett-Packard Printing Materials. Von Zeit zu Zeit werden neue Medienarten angeboten. Aktuelle Informationen erhalten Sie von Ihrem Hewlett-Packard Händler, dem lokalen Hewlett-Packard Kundendienstzentrum oder auf der...
  • Seite 23 Kombinationen aus Papierart und ausgewählter Druckqualität In den folgenden Tabellen finden Sie, nach Anwendungszwecken sortiert, Richtlinien dazu, welches Papier und welche Druckqualität (Schnell, Normal, Beste) Sie verwenden sollten. • CAD-Zeichnungen - einfarbig • CAD-Zeichnungen und GIS - Farbe (Linien und niedrige Dichte) CAD-Darstellungen, GIS und Bilder - Farbe und CAD (hohe Tintendichte) •...
  • Seite 24 CAD-Zeichnungen - einfarbig In der folgenden Tabelle sind die empfohlenen Druckqualitätseinstellungen für spezielle Einsatzbereiche typischer Papiere aufgelistet. Unterstützte Papierarten - einfarbig Anwendung Typische Papierauswahl Empfohlene Druckqualitäteinstellung Entwürfe Normalpapier Schnell oder Normal Inkjet-Papier, hochweiß Pauspapier, transparent Transparentpapier Endversionen Normalpapier Normal oder Beste Inkjet-Papier, hochweiß...
  • Seite 25 CAD-Zeichnungen und GIS Farbe (Linien und niedrige Dichte) In der folgenden Tabelle sind die empfohlenen Druckqualitätseinstellungen für spezielle Einsatzbereiche typischer Papiere aufgelistet. Unterstützte Papierarten - Farbe Anwendung Typische Papierauswahl Empfohlene Druckqualitäteinstellung Entwürfe Normalpapier Schnell oder Normal Inkjet-Papier, hochweiß Pauspapier, transparent Transparentpapier Endversionen Normalpapier...
  • Seite 26 CAD-Darstellungen, GIS und Bilder Farbe und CAD (hohe Tintendichte) In der folgenden Tabelle sind die empfohlenen Druckqualitätseinstellungen für spezielle Einsatzbereiche typischer Papiere aufgelistet. Unterstützte Papierarten – Farbe und CAD Anwendung Typische Papierauswahl Empfohlene Druckqualitäteinstellung Mattes Papier Gestrichenes Papier, schwer Normal oder Beste Glänzend Fotopapier, glänzend Normal oder Beste...
  • Seite 27 Umgang mit Papier Beachten Sie beim Umgang mit Papier die folgenden Vorsichtsmaßnahmen: • Fassen Sie Transparentfolien und glänzendes Papier nur an den Kanten an, oder tragen Sie Baumwollhandschuhe. Hautfette können zu einer Interaktion mit der Tinte führen, so daß die Tinte möglicherweise verschmiert.
  • Seite 28 Abfragen von Informationen zu Rollen- und Einzelblattpapieren Wenn Rollen- oder Einzelblattpapier geladen ist, wird beim Aufrufen des Papiermenüs im Bedienfeld die Papierart angezeigt. HP Inkjet-Papier, hochweiß Normalpapier Velinpapier Pauspapier, transparent Transparentpapier Transparentfolie, klar Transparentfolie, matt Gestrichenes Papier Gestrichenes Papier, schwer HP Fotopapier, glänzend...

  • Seite 29: Druckzeiten Für Ausgewählte Druckqualität

    Druckzeiten für ausgewählte Druckqualität In der folgenden Tabelle sind typische Druckzeiten für Papier im Format D/A1 aufgeführt. Typische Druckzeiten Zeit (in Sekunden) Farbige Einfarbige Bilder auf Bilder auf Druckqualität Linien auf Linien auf gestrichenem glänzendem gestrichenem Schreibpapier Papier Papier Papier Schnell Normal Beste...
  • Seite 30 Druckfläche Die folgenden Themen befassen sich detailliert mit den Druckflächen der verschiedenen Papierformatstandards: • ANSI-Papier Der Imperial-Papierformatstandard gemäß „American National Standards Institute”. • Architekturpapier Der Papierformatstandard für den Architekturbereich. • ISO-Papier Der metrische Papierformatstandard gemäß „International Standards Organization”. Dieser wird üblicherweise in Europa verwendet.
  • Seite 31 ANSI-Papier In der folgenden Tabelle sind die Druckflächen des Formatstandards für ANSI-Papier aufgelistet. Die linken und rechten Ränder betragen 5 mm, die Ränder an Blattoberkante und Blattunterkante betragen 17 mm. Druckfläche Papiergröße Ränder Wobei Folgendes gilt – Druckfläche bei ANSI-Papier Druckfläche (Breite ×...
  • Seite 32 Architekturpapier In der folgenden Tabelle sind die Druckflächen des Formatstandards für Architekturpapier aufgelistet. Die linken und rechten Ränder betragen 5 mm, die Ränder an Blattoberkante und Blattunterkante betragen 17 mm. Druckfläche Papiergröße Ränder Wobei Folgendes gilt: – Druckfläche bei Architekturpapier Druckfläche (Breite ×...
  • Seite 33 ISO-Papier In der folgenden Tabelle sind die Druckflächen des Formatstandards für ISO-Papier aufgelistet. Die linken und rechten Ränder betragen 5 mm, die Ränder an Blattoberkante und Blattunterkante betragen 17 mm. Druckfläche Papiergröße Ränder Wobei Folgendes gilt: – Druckfläche bei ISO-Papier Druckfläche (Breite ×...
  • Seite 34 Rollenpapier Die folgenden Prozeduren werden detailliert beschrieben. Teilweise stehen auch Animationen zur Verfügung: • Installieren einer neuen Rolle im Drucker • Laden von Rollenpapier • Entnehmen von Rollenpapier • Entfernen von Rollenpapier von der Spindel • Austauschen der Schnittvorrichtung...

  • Seite 35: Installieren Einer Neuen Rolle Im Drucker

    Installieren einer neuen Rolle im Drucker In der Animationssequenz wird gezeigt, wie eine neue Rolle Papier in den Drucker eingelegt wird. Vergewissern Sie sich, daß die Fußrollen des Druckers arretiert sind (der Arretierhebel VORSICHT: muß an jeder Fußrolle nach unten gedrückt sein), so daß der Drucker fest steht. Wenn Sie regelmäßig mit verschiedenen Papierrollen arbeiten, können Sie durch die Verwendung von mehreren Spindeln den Papierwechsel beschleunigen.

  • Seite 36: Laden Von Rollenpapier

    Laden von Rollenpapier In der Animationssequenz wird gezeigt, wie eine neue Rolle Papier geladen wird. HINWEIS: Bevor Sie eine Rolle Papier laden können, müssen Sie diese zuerst im Drucker installieren. Im Bedienfeldmenü erscheinen folgende Optionen: Drücken Sie Treffen Sie eine Auswahl (mit den Tasten anschließend: 1.

  • Seite 37: Entnehmen Von Rollenpapier

    Entnehmen von Rollenpapier In der Animationssequenz wird gezeigt, wie Rollenpapier entnommen wird.

  • Seite 38: Entfernen Von Rollenpapier Aus Dem Drucker

    Entfernen von Rollenpapier aus dem Drucker In der Animationssequenz wird gezeigt, wie eine Rolle Papier aus dem Drucker entfernt wird. HINWEIS: Bevor Sie das Rollenpapier entfernen können, müssen Sie es zuerst aus dem Drucker entnehmen.

  • Seite 39: Entfernen Von Rollenpapier Von Der Spindel

    Entfernen von Rollenpapier von der Spindel In der Animationssequenz wird gezeigt, wie eine Rolle Papier von der Spindel entfernt wird. HINWEIS: Bevor Sie die Rolle Papier von der Spindel entnehmen können, müssen Sie sie zuerst aus dem Drucker entfernen.
  • Seite 40 In der Animationssequenz wird das vollständige Austauschen der Schnittvorrichtung im Drucker gezeigt. Vorbereitung Bevor Sie die Schnittvorrichtung austauschen können, müssen Sie sich für Folgendes an Ihren lokalen HP Customer Care wenden: • Bestellen der neuen Schnittvorrichtung. • Anweisungen zum Aufrufen des Servicemenüs im Bedienfeld.

  • Seite 41: Einzelblattpapier

    Einzelblattpapier • Welche Seite nach oben? Hier finden Sie Anweisungen, wie Sie die zu bedruckende Seite des Blatts ermitteln können. • Welche Kante zuerst? Hier wird erläutert, mit welcher Kante das Blatt in den Drucker einzuführen ist (kurze oder lange Kante). •...
  • Seite 42 Beachten Sie hierzu die nachfolgende Tabelle. Zu bedruckende Seite der einzelnen Papierarten Papierart Matt oder glänzend HP Inkjet-Papier, hochweiß (Bond-Papier) Beide Seiten sind identisch. Wenn das Blatt gewölbt ist, laden Sie es HP Velinpapier mit der Wölbung nach unten.
  • Seite 43 Welche Kante zuerst? Sie können ein Blatt im Hochformat oder im Querformat einlegen. Sofern Sie nicht die Option „Drehen“ verwenden, sollten Sie das Blatt in der gleichen Ausrichtung laden, wie in Ihrer Software spezifiziert. Querformat (lange Kante zuerst) Hochformat (kurze Kante zuerst)

  • Seite 44: Laden Von Einzelblattpapier

    Laden von Einzelblattpapier In der Animationssequenz wird gezeigt, wie ein neues Blatt Papier geladen wird. Wichtig • Wenn im Drucker eine Rolle Papier geladen ist, müssen Sie diese zuerst aus dem Drucker entnehmen. • Vergewissern Sie sich, daß beim Laden die korrekte Seite des Blattes nach oben zeigt.

  • Seite 45: Entnehmen Von Einzelblattpapier

    Entnehmen von Einzelblattpapier In der Animationssequenz wird gezeigt, wie Einzelblattpapier aus dem Drucker entnommen wird. Wichtig • Damit die Tinte ausreichend trocknen kann, gibt der Drucker das Papier erst nach einer entsprechenden Verzögerung frei.
  • Seite 46 Tintensystem Diese Themen befassen sich mit verschiedenen Elementen des Tintensystems. • Was ist das HP Tintenzubehör? Hier finden Sie Details zum HP Tintenzubehör. • Identifizieren der Komponenten Hier wird dargestellt, wo die verschiedenen Komponenten des Tintensystems angeordnet sind. • Richtlinien für das Tintenzubehör Hier wird erläutert, wie mit dem Tintensystem optimale Ergebnisse erzielt werden.
  • Seite 47 Ihr Drucker verwendet das folgende HP Tintenzubehör: • Schwarze Tintenpatronen sind HP Nr. 82 Zubehör. • Patronen für Zyan, Magenta und Gelb sind HP Nr. 82 Zubehör. Erhältlich sind die Größen 28 und 69 ml. • Alle Druckköpfe sind HP Nr. 11 Zubehör. Tintenpatronen Die Hewlett-Packard Tintenpatronen müssen weder gewartet noch gereinigt werden.

  • Seite 48: Identifizieren Der Komponenten

    Die Hewlett-Packard Auswahlnummer auf den Tintenpatronen und Druckköpfen vereinfacht die Erkennung von korrektem HP Tintenzubehör für Ihren Drucker. Ermitteln Sie die Farbe des benötigten Druckkopfs oder der benötigten Tintenpatrone, und stellen Sie sicher, daß Sie einen Druckkopf oder eine Tintenpatrone von Hewlett-Packard kaufen bzw.

  • Seite 49: Richtlinien Für Das Tintenzubehör

    Richtlinien für das Tintenzubehör Um mit Ihrem Drucker und mit dem Tintensystem optimale Ergebnisse zu erzielen, beachten Sie beim Umgang mit dem HP Tintenzubehör stets die folgenden Richtlinien: • Installieren Sie Tintenpatronen und Druckköpfe stets vor dem Verfalldatum, das auf der Verpackung angegeben ist.

  • Seite 50: Vorsichtsmaßnahmen

    Vorsichtsmaßnahmen Behandeln Sie HP Tintenzubehör mit Vorsicht. Besonders der Druckkopf ist ein Präzisionsteil und muß vorsichtig behandelt werden. Berühren Sie nicht die Düsen am Druckkopf, und wischen Sie diese nicht ab. Hierdurch kann VORSICHT: der Druckkopf beschädigt werden. • Stellen Sie den Druckkopf nicht auf den Düsen ab.
  • Seite 51 Farbkalibrierung Sie können das Tintensystem für das in Ihren Drucker geladene Papier kalibrieren. Dadurch wird sichergestellt, daß der Ausdruck den Farben des Originals so weit wie möglich entspricht. Der Drucker speichert die Kalibrierungsdaten für sämtliche Papiere, die Sie seit dem Einschalten kalibriert haben. Wenn Sie den Drucker ausschalten, steht bei der nächsten Verwendung nur die zuletzt durchgeführte Kalibrierung zur Verfügung.
  • Seite 52 Trockenzeit Die folgenden Themen befassen sich detailliert mit der Funktion für die Trockenzeit. Außerdem wird beschrieben, wie mit dieser Funktion gewährleistet werden kann, daß die Druckausgaben unter allen Bedingungen immer mit der gleichen hohen Qualität erstellt werden. • Einstellungen für die Trockenzeit Hier wird beschrieben, wie die erforderliche Trockenzeit im Bedienfeld eingestellt wird.
  • Seite 53 Einstellungen für die Trockenzeit Bei einigen Papierarten und in bestimmten Betriebsumgebungen muß die Tinte zuerst trocknen, bevor das Papier aus dem Drucker entnommen werden kann. Der Drucker verfügt hierfür über drei Einstellungen, die am Bedienfeld festgelegt werden können. Weitere Informationen finden Sie unter Navigationsbeispiel. Manuell: Der Drucker behält Papier mit einer bestimmten Trockenzeit zurück, und in der Bedienfeldanzeige wird ein Rückwärtszähler für die noch verbleibende Trockenzeit angezeigt.
  • Seite 54 Temperatur von ca. 25 °C und einer relativen Luftfeuchtigkeit von 50 % angegeben. Trockenzeiten der Papierarten Trockenzeit (Sekunden) Von Hewlett-Packard getestete Papierart Schnell Normal Beste HP Inkjet-Papier, hochweiß (Bond-Papier) HP Velinpapier HP Pauspapier, transparent HP Gestrichenes Papier HP Gestrichenes Papier, schwer HP Transparentfolie, matt HP Fotopapier, glänzend...
  • Seite 55 Trockenvorgang Der Trockenvorgang funktioniert wie folgt: 1. Das gedruckte Bild ist im Druckerfenster sichtbar, und das Papier wird auf der Einzugsfläche des Druckers durch Luftansaugung festgehalten. 2. In der Bedienfeldanzeige wird Folgendes angezeigt: Rückwärtszähler zeigt die restliche Trockenzeit an. 3. Um den Trockenvorgang abzubrechen und das Papier freizugeben, drücken Sie die Taste „Abbrechen“ oder „Vorschub und Schneiden“.
  • Seite 56 Tintenpatronen • Fehler bei Tintenpatronen Hier werden die Fehlermeldungen erläutert, die auf dem Bedienfeld für die Tintenpatronen angezeigt werden können. • Füllstand der Tintenpatronen Hier werden die Füllstände erläutert, die auf dem Bedienfeld für die Tintenpatronen angezeigt werden können. • Informationen über die Tintenpatronen Hier wird erläutert, wie der aktuelle Status der Tintenpatronen im Bedienfeld angezeigt werden kann.

  • Seite 57: Fehler Bei Tintenpatronen

    Fehler bei Tintenpatronen Auf dem Bedienfeld können die folgenden Fehlermeldungen für Tintenpatronen angezeigt werden: Patrone Lebensdauer fehlt der Patrone bald erschöpft Fehlerhafte Patrone Patrone leer Außerdem zeigt der Drucker den Füllstand der Tintenpatronen...

  • Seite 58: Füllstand Der Tintenpatronen

    Füllstand der Tintenpatronen Auf dem Bedienfeld wird angezeigt, wenn der Tintenfüllstand niedrig, sehr niedrig oder leer ist. Dadurch kennen Sie jederzeit den aktuellen Status des HP Tintenzubehörs. Patrone voll Tintenfüllstand niedrig Patrone leer HINWEIS: Je nach Druckauftrag kann eine Patrone mit niedrigem Füllstand noch eine geraume Zeit funktionieren (zum Beispiel bei Linienzeichnungen).

  • Seite 59: Informationen Über Die Tintenpatronen

    Informationen über die Tintenpatronen Gehen Sie wie folgt vor, um Informationen zu den Tintenpatronen in der Bedienfeldanzeige aufzurufen. Im Bedienfeldmenü erscheinen folgende Optionen: Drücken Sie Treffen Sie eine Auswahl (mit den Tasten anschließend: 1. Tinte Eingabe 2. Informations- Eingabe 3. Tintenpatronen Eingabe 4.

  • Seite 60: Austauschen Einer Tintenpatrone

    Austauschen einer Tintenpatrone In der Animationssequenz wird gezeigt, wie eine Tintenpatrone ausgetauscht wird. Vergewissern Sie sich, daß die Fußrollen des Druckers arretiert sind (der Arretierhebel WARNUNG: muß an jeder Fußrolle nach unten gedrückt sein), so daß der Drucker fest steht. Entfernen Sie nur dann eine Tintenpatrone, wenn Sie diese durch eine neue ersetzen.
  • Seite 61 Druckköpfe • Druckkopffehler Hier werden die Fehlermeldungen erläutert, die auf dem Bedienfeld für die Druckköpfe angezeigt werden können. • Druckkopfinformationen Hier wird erläutert, wie der aktuelle Status der Druckköpfe in der Bedienfeldanzeige dargestellt wird. • Austauschen der Druckköpfe Hier finden Sie Details zum Austauschen eines Druckkopfs. •...
  • Seite 62 Druckkopffehler Auf dem Bedienfeld können die folgenden Fehlermeldungen für Druckköpfe angezeigt werden: Druckkopf Druckkopf fehlt verschlissen Druckkopf fehlerhaft Unbekannter Fehler HINWEIS: Ein unbekannter Fehler wird angezeigt, wenn einer der Druckköpfe ein Problem verursacht, das System jedoch nicht ermitteln kann, um was für einen Fehler es sich handelt. Weitere Informationen hierzu finden Sie unter Druckkopf mit unbekanntem Fehler.

  • Seite 63: Druckkopfinformationen

    Druckkopfinformationen Gehen Sie wie folgt vor, um die Anzeige mit den Informationen zu den Druckköpfen in der Bedienfeldanzeige aufzurufen. Im Bedienfeldmenü erscheinen folgende Optionen: Drücken Sie Treffen Sie eine Auswahl (mit den Tasten anschließend: 1. Tinte Eingabe 2. Informations- Eingabe 3.

  • Seite 64: Austauschen Der Druckköpfe

    Austauschen der Druckköpfe In der Animationssequenz wird gezeigt, wie ein Druckkopf im Drucker auszutauschen ist. Im Bedienfeldmenü erscheinen folgende Optionen: Drücken Sie Treffen Sie eine Auswahl (mit den Tasten anschließend: 1. Tinte Eingabe 2. Druckköpfe austauschen Eingabe Nachdem Sie den Druckkopf ausgetauscht haben und Papier geladen ist, werden Sie vom Drucker aufgefordert, mit der Prozedur für die Ausrichten der Druckköpfe zu beginnen.

  • Seite 65: Ausrichten Der Druckköpfe

    Ausrichten der Druckköpfe Bevor Sie die Druckköpfe ausrichten, sollte eine der folgenden Papierarten geladen sein: HP Inkjet-Papier, hochweiß (Bond-Papier), HP Gestrichenes Papier, HP Gestrichenes Papier, schwer, HP Fotopapier, glänzend, HP Posterpapier, satiniert oder Normalpapier. Sollte eine andere Papierart geladen sein, fordert der Drucker Sie auf, zunächst passendes Papier zu laden, bevor Sie die Druckköpfe ausrichten können.
  • Seite 66 Lösungen Diese Themen führen Sie durch die verschiedenen Verfahren bei der Fehlerbehebung. Sie zeigen Lösungen zu verschiedenen Problemen auf, die während der Verwendung des Druckers auftreten können. In diesem Kapitel werden die folgenden Themen behandelt; • Im Abschnitt Beheben von Problemen finden Sie Informationen zur schnellen Behebung eines spezifischen Problems.

  • Seite 67: Beheben Von Problemen

    – Sonstige Probleme • Wenn das Problem mit Ihrem Software-Treiber zusammenhängen könnte und Sie einen HP Treiber verwenden, lesen Sie die Dokumentation zur Fehlerbehebung und die Online-Hilfe Ihrer Anwendung. • Wenn Sie die Ursache des Problems nicht eindeutig definieren können, lesen Sie den Abschnitt Ermitteln der Fehlerquelle.

  • Seite 68: Ermitteln Der Fehlerquelle

    – Schalten Sie den Drucker über den Netzschalter auf der Vorderseite aus. Vergewissern Sie sich, daß das Netzkabel fest am Drucker eingesteckt und an einer mit funktionsfähigen Steckdose angeschlossen ist. – Schalten Sie den Drucker ein. Vergewissern Sie sich, daß in der Bedienfeldanzeige die HP Begrüßungsanzeige und dann nach einer kurzen Initialisierungsphase das Hauptmenü angezeigt wird.

  • Seite 69: Probleme Mit Der Druckqualität

    Probleme mit der Druckqualität Der Drucker ist mit einem Dienstprogramm für die Fehlerbehebung ausgestattet, um so zu gewährleisten, daß Sie mögliche Probleme mit der Bildqualität sofort beheben können. Sie sollten dieses Dienstprogramm immer dann verwenden, wenn die Druckqualität nicht zufriedenstellend ist, der Drucker aber nicht auf ein Problem hinweist. Häufig wird das, was Benutzer unter einer nicht zufriedenstellenden Druckqualität verstehen, dadurch hervorgerufen, daß...

  • Seite 70: Berichtigen Der Konfiguration

    1. Um die optimale Leistung Ihres Druckers zu erzielen, verwenden Sie ausschließlich Zubehör und Druckmaterial von HP, dessen Zuverlässigkeit und Leistung ausgiebig getestet wurde, um so eine fehlerfreie Leistung und Ausdrucke in bester Qualität zu erhalten. Weitere Informationen zu HP Papier finden Sie im Abschnitt Papierarten.

  • Seite 71: Fehlerbehebungsprozedur

    Fehlerbehebungsprozedur Wenn Probleme mit der Bildqualität auftreten, sollten Sie immer zuerst die Fehlerbehebungsprozedur durcharbeiten. Im Ablaufdiagramm für Fehlerbehebung sind die einzelnen Schritte der Fehlerbehebung aufgeführt. Es ist wichtig, daß bei Durchführung dieser Prozedur genau das Papier geladen ist, das auch zu dem Zeitpunkt verwendet wurde, zu dem die Probleme mit der Bildqualität aufgetreten sind (z.
  • Seite 72 Auswertung des Diagnoseausdrucks A Diagnoseausdruck A Der Diagnoseausdruck A besteht aus mehreren Farbblöcken und einem Block mit dünnen, schwarzen unterbrochenen Linien (die Linien sind tatsächlich wesentlich enger angeordnet, als dies hier dargestellt ist). 1. Prüfen Sie aufmerksam die unterbrochenen Linien im Diagnoseausdruck A, ob diese auf Probleme hinweisen.
  • Seite 73 Auswertung des Diagnoseausdrucks B 1. Bei jeder Farbe im Muster des Diagnoseausdrucks B müssen Sie die Diagnoseausdruck B Qualität bestätigen. Achten Sie dabei auf fehlende Linien. Wenn Sie für eine Farbe angeben, daß diese fehlerhaft ist, versucht der Drucker, den entsprechenden Druckkopf zu reinigen. Ignorieren Nach dem Reinigen des Druckkopfs wird der Diagnoseausdruck B erneut Sie diese...
  • Seite 74 Ablaufdiagramm für Fehlerbehebung Im folgenden Diagramm ist der Ablauf der Fehlerbehebungsprozedur dargestellt. Drucker empfiehlt Drucker überprüft, ob Ausrichten der Start Druckkopfausrichtung Druckköpfe (Standard erforderlich ist oder Spezial) Nein Drucker druckt Drucker druckt Diagnoseausdruck A Diagnoseausdruck A ohne schwarzen mit schwarzen Linien Linien Druckköpfe müssen Drucker stellt...

  • Seite 75: Erweiterte Kalibrierung

    Erweiterte Kalibrierung Es ist wichtig, daß das für diese Kalibrierung geladene Papier exakt dem entspricht, das Sie üblicherweise für normale Ausdrucke verwenden. Dies bezieht sich sowohl auf die Qualität (z. B. glänzendes Papier) als auch auf die Breite (z. B. A0). Jede Rolle oder jedes Blatt kann verwendet werden. Es wird ein Muster gedruckt und dann die Rolle abgeschnitten (die Schnittvorrichtung muß...
  • Seite 76 Erweiterte Kalibrierungswerte Der Drucker speichert die erweiterten Kalibrierungswerte der letzen beiden unterschiedlichen Papierarten, die für Kalibrierung verwendet wurden. Beim Drucken vergleicht der Drucker das eingelegte Papier mit den von Ihnen ausgewählten gespeicherten Werten. Liegt eine Übereinstimmung vor, werden die gespeicherten erweiterten Kalibrierungswerte angewendet.
  • Seite 77 Gestufte Linien Wenn Sie das von Ihnen gedruckte Bild betrachten, können Sie an den Kanten von Pfeilen und in diagonalen Linien gestufte Linien erkennen. Die Linien sollten gerade sein, ohne jegliche Abstufung. Nachfolgend ist ein Beispiel dafür dargestellt, wenn Probleme mit gestuften Linien auftreten. Beheben Sie dieses Problem wie folgt: 1.
  • Seite 78 Unvollständige Linien Wenn Sie das gedruckte Bild betrachten, können Sie folgendes erkennen: • Fehlende oder schwache Linien • Fehlende Teile in gedruckten Zeichen. Nachfolgend ist in Beispielen dargestellt, wie sich Probleme beim Drucken von Linien auswirken. TEST Teile des Textes fehlen; hier sollte es TEST lauten Anweisungen zur Behebung dieses Problems finden Sie im Abschnitt Fehlerbehebungsprozedur.
  • Seite 79 Farbausrichtung Beim Betrachten des gedruckten Bildes fällt Ihnen folgendes auf: Die farbigen Linien wurden Vertikale Linien sind fehlerhaft doppelt und mit den falschen ausgerichtet oder unscharf Farben gedruckt. (nicht geglättet). Die Ränder der farbigen Blöcke überlappen sich, und die überlappenden Bereiche weisen unterschiedliche Farben auf.

  • Seite 80: Horizontale Streifenbildung

    Horizontale Streifenbildung Das gedruckte Bild weist besonders in Bereichen mit hoher Tintendichte helle bzw. dunkle Linien auf. Dieses Problem wird als Streifenbildung bezeichnet. WICHTIG Eine Streifenbildung kann in einem bestimmten Umfang in den Modi Schnell und Normal beim Erstellen von Ausdrucken mit hoher Tintendichte auftreten. Um die optimale Bildqualität zu erzielen, sollten Sie den Modus Beste verwenden.

  • Seite 81: Weitere Themen

    Farbgenauigkeit Die folgenden Bereiche sollten Sie überprüfen, wenn Probleme mit der Farbgenauigkeit auftreten: Papier Vergewissern Sie sich, daß Originalpapier von HP geladen ist und im Bedienfeld und im Treiber die korrekte Papierart ausgewählt ist. Weitere Themen • Probleme mit der Farbtreue •...
  • Seite 82 (speziell bei hoher Luftfeuchtigkeit), können Sie dadurch Probleme mit der Farbtreue beseitigen. • Zwischen dem Drucker und anderen HP Designjet Druckern können Farbabweichungen auftreten. Dies ist normal, da die Drucker mit unterschiedlichen Tinten arbeiten. Langfristiges Verlaufen von Farben (bei glänzendem Papier) Hohe Luftfeuchtigkeit am Standort des Druckers kann zum Verlaufen von Farben führen, wodurch die Linien...
  • Seite 83 Konfiguration der Farbgenauigkeit Über die Konfigurationen des Druckers wird festgelegt, wie die Tinte bei jeder einzelnen Papierart verarbeitet wird. Konfigurieren Sie Ihren Drucker und Ihre Software mit Hilfe der Informationen in der nachfolgenden Tabelle, um die beste Farbgenauigkeit zu erzielen. Einstellungsort Beschreibung der Einstellung Auswahl...
  • Seite 84 Weitere Informationen zur Farbgenauigkeit Die Möglichkeiten zur exakten Verwaltung der von Ihrem Drucker gedruckten Farben ist von der verwendeten Software-Anwendung und vom eingesetzten Treiber abhängig. Schlagen Sie in den folgenden Dokumentationen nach: • Online-Dokumentation in den mit Ihrem Drucker gelieferten Treibern. •...

  • Seite 85: Probleme Mit Dem Tintenzubehör

    Probleme mit dem Tintenzubehör Die meisten Probleme mit dem HP Tintenzubehör werden anhand der Anweisungen in der Bedienfeldanzeige behoben. Die einzige Ausnahme stellt der Druckkopf mit unbekanntem Fehler dar. Eine vollständige Liste der Bedienfeldmeldungen finden Sie im Abschnitt Erläuterung der Meldungen.

  • Seite 86: Druckkopf Mit Unbekanntem Fehler

    Druckkopf mit unbekanntem Fehler Dieser Fehler wird angezeigt, wenn einer der Druckköpfe ein Problem verursacht, das System den entsprechenden Druckkopf aber nicht ermitteln kann. Er wird in der Bedienfeldanzeige angezeigt. Bei den Druckköpfen mit unbekannten Fehlern handelt es sich entweder um alle farbigen Druckköpfe oder um alle Druckköpfe. Gehen Sie folgendermaßen vor, um den defekten Druckkopf zu ermitteln.

  • Seite 87: Probleme Mit Dem Papier

    Probleme mit dem Papier • Papier Hier finden Sie allgemeine Richtlinien zur Behebung von Papierproblemen. • Beheben eines Papierstaus Hier wird beschrieben, wie ein Papierstau beseitigt wird. • Tintenspuren auf Papier Hier werden Probleme mit Tintenmarken, gebogene Linien, verschwommene Linien, Marken oder Kratzern auf glänzendem Papier erläutert.
  • Seite 88 Sie nur Papierarten verwenden, die für Ihren Drucker geeignet sind. Bei Verwendung von Papier von Fremdherstellern oder von HP Papier, das nicht für Ihren Drucker geeignet sind, kann sich die Farb- und Druckqualität der Druckausgaben erheblich verschlechtern. Weitere Informationen zu...

  • Seite 89: Beheben Eines Papierstaus

    Beheben eines Papierstaus In der Bedienfeldanzeige wird folgende Meldung angezeigt: Es hat sich wahrscheinlich Papier im Drucker gestaut. Ein Papierstau kann verschiedene Ursachen haben: • Das Papier ist für den Drucker zu dick oder zu dünn oder es wird aus anderen Gründen nicht unterstützt.
  • Seite 90 Entfernen des gestauten Papiers 1. Öffnen Sie das Fenster. 2. Schalten Sie den Drucker auf der Vorderseite aus. 3. Schieben Sie ggf. den Druckkopfwagen auf die Seite - nach Möglichkeit vollständig nach links oder rechts in den geschützten Bereich. Die Richtung, in die der Druckkopfwagen verschoben werden kann, ist davon abhängig, wo sich das Papier gestaut hat.
  • Seite 91 Der Bereich, in dem der Druckkopfwagen geparkt ist, kann stark verschmutzt sein. Achten Sie VORSICHT: darauf, daß an Ihre Hände keine Tinte gelangt. 9. Schließen Sie das Fenster, und schalten Sie den Drucker ein. 10. Warten Sie, bis der Drucker die Initialisierung abgeschlossen hat. 11.

  • Seite 92: Tintenspuren Auf Papier

    Tintenspuren auf Papier • Gebogene Linien • Verschwommene Linien (Tinte verläuft an den Linien) • Marken oder Kratzer auf glänzendem Papier nach dem Drucken • Verschmierte Tinte oder Kratzer auf bedrucktem Papier...
  • Seite 93 Umgebungsbedingungen während des Druckvorgangs abhängig. Berühren Sie das Papier nicht, und gehen Sie mit dem Ausdruck vorsichtig um, bis einige Zeit verstrichen ist. HINWEIS: HP Papieren liegt das Buch Printer Tips bei. Es enthält einen Abschnitt zur Beseitigung von Problemen mit Papier.
  • Seite 94 2. Brechen Sie den Druckjob über Ihre Anwendung am Computer ab. 3. Führen Sie die folgenden Schritte durch, um bessere Ergebnisse zu erzielen: • Arbeiten Sie mit von HP empfohlenem Papier. Wenn das von Ihnen gedruckte Bild intensive Farben enthält, verwenden Sie HP Gestrichenes Papier, schwer.

  • Seite 95: Probleme Mit Dem Einlegen Von Papier

    Probleme mit dem Einlegen von Papier Im Bedienfeld wird kontinuierlich angezeigt, daß das Papier falsch ausgerichtet oder falsch positioniert ist. Rollenpapier • Das Rollenpapier wurde falsch geladen. Das Papier muß über die Rolle nach vorne (zu Ihnen) gelangen. Siehe Laden von Rollenpapier.

  • Seite 96: Probleme Beim Ausgeben Von Papier

    Probleme beim Ausgeben von Papier Ausdrucke fallen nach dem Abschneiden auf den Boden • Öffnen Sie die Papierablage. • In der Medienablage sollten nicht mehr als 20 Ausdrucke gestapelt werden. • Vergewissern Sie sich, daß das Rollenpapier korrekt geladen ist. Wenn das Papier nicht richtig eingelegt ist, kann es aufgrund seiner natürlichen Wölbung auf den Boden und nicht in die Papierablage fallen.
  • Seite 97 Bildfehler • Bild ist nicht vollständig Hier finden Sie Informationen, wie vorzugehen ist, wenn der Ausdruck vollständig oder teilweise leer ist, oder abgeschnitten ist. • Gedrucktes Bild ist fehlerhaft Hier wird erläutert, warum das Bild folgende Merkmale aufweist: - Bild belegt nur einen Teil der Druckfläche - Bild wird unbeabsichtigt gedreht - Ausdruck wird seitenverkehrt ausgegeben - Ausdruck ist verzerrt oder fehlerhaft...
  • Seite 98 Wählen Sie auf der Registerkarte Dienste des Treibers im Menü Fehlerbehebung die Option Auftrag als Bitmap senden. Dadurch kann die Druckgeschwindigkeit verringert werden. Alternativ dazu können Sie auf der HP-GL/2-Zubehörkarte in Ihrem Drucker zusätzlichen Speicher installieren. Beachten Sie hierzu die Hinweise im Abschnitt Speicher.
  • Seite 99 Möglicherweise ist der Speicher zu klein. Wählen Sie auf der Registerkarte Dienste des Treibers im Menü Fehlerbehebung die Option Auftrag als Bitmap senden. Dadurch kann die Druckgeschwindigkeit verringert werden. Alternativ dazu können Sie auf der HP-GL/2-Zubehörkarte in Ihrem Drucker zusätzlichen Speicher installieren. Beachten Sie hierzu die Hinweise im Abschnitt Speicher.

  • Seite 100: Gedrucktes Bild Ist Fehlerhaft

    Gedrucktes Bild ist fehlerhaft • Bild belegt nur einen Teil der Druckfläche • Ausdruck ist verzerrt oder nicht lesbar • Ein Bild überlagert ein anderes Bild auf der selben Seite...
  • Seite 101 • Wenn Ihr Computer über eine parallele Schnittstelle mit dem Drucker verbunden ist, vergewissern Sie sich, daß Sie ein paralleles Schnittstellenkabel von HP verwenden. • Je nach Software, Treibern und RIPs, die Sie mit Ihrem Drucker verwenden, kann dieses Problem auf unterschiedliche Weise behoben werden.

  • Seite 102: Weitere Informationsquellen

    Weitere Informationsquellen Wenn die Lösung für ein Problem hier nicht zu finden ist, ziehen Sie andere Informationsquellen zu Rate. • Die Dokumentation zum Treiber, der die Ausgabe zwischen Software-Anwendung und Drucker steuert.

  • Seite 103: Sonstige Probleme

    Sonstige Probleme • Kommunikationsprobleme Hier werden typische Probleme beschrieben, die bei der Kommunikation zwischen Ihrem Computer und dem Drucker auftreten können. • Drucker druckt nicht Hier finden Sie Details zu allgemeinen Ursachen, warum der Drucker nicht druckt. • Drucker arbeitet zu langsam Hier sind Gründe angegeben, warum der Drucker möglicherweise zu langsam arbeitet.
  • Seite 104 Sie auf der Registerkarte Dienste des Treibers im Menü Fehlerbehebung die Option Auftrag als Bitmap senden. Dadurch kann die Druckgeschwindigkeit verringert werden. Alternativ dazu können Sie auf der HP-GL/2-Zubehörkarte in Ihrem Drucker zusätzlichen Speicher installieren. Beachten Sie hierzu die Hinweise im Abschnitt Speicher.

  • Seite 105: Drucker Druckt Nicht

    Datei nochmals senden. Falls erforderlich, wählen Sie auf der Registerkarte Dienste des Treibers im Menü Fehlerbehebung die Option Auftrag als Bitmap senden. Dadurch kann die Druckgeschwindigkeit verringert werden. Alternativ dazu können Sie auf der HP-GL/2-Zubehörkarte in Ihrem Drucker zusätzlichen Speicher installieren. Beachten Sie hierzu die Hinweise im Abschnitt Speicher.

  • Seite 106: Drucker Arbeitet Zu Langsam

    Drucker arbeitet zu langsam • Haben Sie im Bedienfeld die Druckqualität Beste ausgewählt? Bei einer höheren Druckqualität dauert die Druckausgabe länger. • Haben Sie beim Laden des Papiers die richtige Papierart angegeben? Ausführliche Informationen über die Papierarten finden Sie im Abschnitt Papierarten. Wie Sie die aktuell eingestellte Papierart bestimmen, erfahren Sie im Abschnitt Abfragen von Informationen zu Rollen- und Einzelblattpapieren.

  • Seite 107: Anfordern Von Hilfe

    Anfordern von Hilfe • HP Customer Care Hier finden Sie Details über das HP Customer Care Programm. • Bevor Sie anrufen Hier finden Sie Informationen darüber, welche Schritte durchzuführen sind, bevor Sie sich an Ihr örtliches HP Customer Care Center wenden.

  • Seite 108: Hp Customer Care

    Als Ihr strategischer Unterstützungspartner liegt es in unserer Verantwortung, Sie dabei zu unterstützen, daß Ihr Geschäft reibungslos läuft. HP Customer Care bietet eine Unterstützung an (für die bereits Auszeichnungen verliehen wurden), um so die optimale Nutzung Ihres HP Designjets sicherzustellen.

  • Seite 109: Bevor Sie Anrufen

    2. Falls das Problem mit Ihrer Anwendung zusammenhängt, wenden Sie sich zunächst an Ihren Software-Händler. 3. Falls die Probleme nicht behoben werden konnten, schlagen Sie in der Broschüre HP Unterstützungs- Services nach, die im Lieferumfang Ihres Druckers enthalten ist. Dort finden Sie eine umfassende Liste der verfügbaren Unterstützungsdienste, die Ihnen bei der Behebung von Problemen mit Ihrem Drucker...

  • Seite 110: Hp Designjet Online

    Jederzeit eine direkte Verbindung zu HP und den erforderlichen Informationen. Jetzt registrieren! http://www.hp.com/go/graphic-arts/ HP Designjet Online ist ein kostenloser, Web-basierter „Benutzerclub“, der sich ausschließlich an Benutzer von HP Designjet Produkten richtet. Nach der Registrierung verfügt der Benutzer über den uneingeschränkten Zugriff auf eine Reihe hilfreicher Dienstleistungen.
  • Seite 112 Bedienfeld Das Bedienfeld des Druckers ist eine benutzerfreundliche Oberfläche, die Ihnen den Zugriff auf viele Druckerfunktionen ermöglicht. Hier stehen auch Informationen über das Tintenverbrauchsmaterial zur Verfügung. Diese Informationen werden permanent aktualisiert. • Das Bedienfeld • Menüstruktur • Navigieren im Menüsystem •...

  • Seite 113: Das Bedienfeld

    Das Bedienfeld Abgesehen von Software-gesteuerten Funktionen, die über die verwendete Anwendung vorgegeben werden, wird die Funktionsweise des Druckers über das Bedienfeld festgelegt. Das Bedienfeld des Druckers ist in die nachfolgend dargestellten Funktionsbereiche unterteilt: Navigationstasten Aktionstasten Bedienfeldanzeige Je nach Land/Region und Druckermodell wird das Bedienfeld mit einer lokalisierten Beschriftungsmaske geliefert. Die Anordnung der Tasten ist in allen Fällen identisch.

  • Seite 114: Navigationstasten

    Navigationstasten Der Anzeigebereich des Bedienfelds besteht aus einer LCD-Anzeige und den folgenden fünf Navigationstasten, über die Sie die angezeigten Menüs aufrufen können. • Mit der Pfeil-nach-oben- Pfeil-nach-unten-Taste können Sie durch die verschiedenen Optionen in einer Menüliste blättern. • Mit der Taste Menü gelangen Sie zum Hauptbildschirm. Dabei wird jegliche Einstellung bzw. Auswahl verworfen, die Sie zuvor ausgewählt jedoch nicht durch Drücken der Taste Eingabe bestätigt haben.

  • Seite 115: Bedienfeldanzeige

    Bedienfeldanzeige In der Bedienfeldanzeige wird das Hauptmenü angezeigt (der angezeigte Text kann am Drucker anders lauten). HINWEIS: Sie können das Hauptmenü direkt durch Drücken der Taste „Menü“ aufrufen. Nach einer kurzen Verzögerung wird in der Bedienfeldanzeige stets das Hauptmenü mit dem Menü Jobverwaltung angezeigt.
  • Seite 116 Aktionstasten Mit der Taste Abbrechen wird die aktuelle Druckeroperation abgebrochen (der eigentliche Druckvorgang oder die Vorbereitung eines Druckvorgangs). Mit dieser Taste wird auch die aktuelle Menüauswahl abgebrochen und das Hauptmenü wieder angezeigt, falls eine Menüoption ausgewählt wurde. Mit der Taste Vorschub und Schneiden wird ein Blatt ausgeworfen oder die Rolle transportiert und abgeschnitten.
  • Seite 117 Menüstruktur In der Bedienfeldanzeige stehen vier verschiedene Kategorien von Menüoptionen zur Verfügung, die jeweils durch spezifische Symbole dargestellt werden. Klicken Sie auf das Symbol, um die entsprechende Menüstruktur anzuzeigen. • Papiermenü • Tintenmenü • Jobverwaltungsmenü • Setup-Menü...
  • Seite 118 Papiermenü L oa d /U n lo a d Rol l Pa p e r L o a d/Unl o a d Sh e e t S e lec t pa p er t y p e B r i g h t W h i te I nkje t P a pe r Cut t e r On/off Pl a i n P a pe r...
  • Seite 119 Tintenmenü Information Ink Cartridges Ink Levels Printheads Cyan Printhead Cyan Ink Cartridge Color calibration Status Magenta Printhead Magenta Ink Cartridge Troubleshooting Calibrate Paper Yellow Printhead Yellow Ink Cartridge Reset Black Printhead Black Ink Cartridge Align Printheads Standard (4.5 min.) Replace Printheads Special (11 min.) Replace Ink Cartridges Color settings...

  • Seite 120: Jobverwaltungsmenü

    Jobverwaltungsmenü Mit der HP-GL/2-Zubehörkarte wird das Menü Gedruckt. Kopien zur Verfügung gestellt.
  • Seite 121 Setup-Menü Help Print quality Best Normal Fast Advanced Options Optimize for Line drawings / text Images Default Best Quality Settings Maximum detail Model number, Serial number, Service ID, Default Fast Quality Settings Firmware rev, Accessory rev, Paper used, Ink used (c, m, y, k), Scan axis usage, Increased speed Paper axis usage, Service station usage, Spittoon usage, Pinch-lift usage, Cutter...
  • Seite 122 Setup-Menü (Fortsetzung) Vorherige Menüoptionen I/O setup Card ID No I/O Cards present / Contents provided by card Card setup No I/O Cards present Configuration Reset Card Advanced I/O Timeout 30 sec, … , 30 min Front Panel Language English, German, Spanish, French, Italian, Japenese, Portuguese, Korean, Chinese, Buzzer ON/OFF...

  • Seite 123: Navigieren Im Menüsystem

    Navigieren im Menüsystem Über das Hauptmenü des Menüsystems können Sie mit den Tasten im Bedienfeld durch sämtliche Menüs blättern. Wenn hinter einer Menüoption ein Größer-als-Zeichen (>) angezeigt wird, steht ein Untermenü mit weiteren Menüoptionen zur Verfügung. Drücken Sie die Taste Menü, um zum Drücken Sie die Taste Zurück, um zur vorherigen Hauptmenü...
  • Seite 124 Navigationsbeispiel Dieser Abschnitt enthält ein Beispiel dafür, wie Sie durch die Menüs navigieren, um eine spezifische Druckoption zu konfigurieren. Einstellen der Trockenzeit der Tinte auf zwei Minuten In der Darstellung der Bedienfeldmenüs für das Tintenmenü ist erkennbar, daß die Option Trockenzt. wie folgt aufgerufen wird: →...
  • Seite 125 Navigationsbeispiel für das Einstellen der Trockenzeit Zu drückende Tasten Anzeige Ergebnis 3. Markieren Sie mit der In der Anzeige wird die Option Trockenzt. hervorgehoben. Pfeil-nach-oben- und Pfeil-nach-unten- Taste die Menüoption Trockenzt. 4. Drücken Sie die Taste Das Menü Trockenzt. wird Eingabe, um das Menü...
  • Seite 126 Navigationsbeispiel für das Einstellen der Trockenzeit Zu drückende Tasten Anzeige Ergebnis 7. Drücken Sie einmal die Das Menü Manuell wird mit Pfeil-nach-oben-Taste einer eingestellten Trockenzeit von 2 Minuten angezeigt. , um die Trockenzeit auf 2 Minuten einzustellen. 8. Drücken Sie die Taste Wenn der Alarmsummer Eingabe, um die auf EIN gestellt ist, wird die...

  • Seite 127: Erläuterung Der Meldungen

    Erläuterung der Meldungen Nachfolgend finden Sie eine Liste der Fehlermeldungen, die im Bedienfeld angezeigt werden. Zu beachtende Anweisungen sind in der Spalte Erläuterungen und Anweisungen kursiv hervorgehoben. Die Meldungen sind in alphabetischer Reihenfolge aufgelistet. Weitere Meldungen, die im Bedienfeld angezeigt werden, wie z.
  • Seite 128 Sie die Taste Eingabe, um fortzufahren. HP ist nicht für Schäden durch Der Drucker hat erkannt, daß ein oder mehrere Druckköpfe kein HP Produkt sind. Druckköpfe von Fremdherst. Die Produktgarantie findet nur Anwendung, wenn Sie HP Druckköpfe verwenden.
  • Seite 129 Meldungen in der Bedienfeldanzeige Meldung Erläuterungen und Anweisungen Tintenpatrone ist auszutauschen Der Drucker hat erkannt, daß eine oder mehrere Tintenpatronen fehlen oder fehlerhaft sind. Diese Tintenpatronen sind durch blinkende Kreuze markiert. Die vier Symbole beziehen sich von links nach rechts auf die Patronen für Zyan (•), Schwarz (•), Magenta (•) und Gelb (•).
  • Seite 130 Druckköpfe nicht korrekt installiert wurden. Öffnen Sie das Fenster, und folgen Sie den angezeigten Anweisungen, um die Setup-Druckköpfe erneut zu installieren oder umzusetzen. Wenden Sie sich bezüglich Unterstützung an HP, wenn die Setup-Druckköpfe fehlen oder nicht korrekt installiert werden können. Option derzeit nicht verfügbar Sie haben im Menü...
  • Seite 131 Meldungen in der Bedienfeldanzeige Meldung Erläuterungen und Anweisungen Kalibrierung des Papiervorschubs Sie sollten die erweiterte Kalibrierung durchführen, um eine optimale Druckqualität empfohlen zu gewährleisten. EINGABE drücken, um Kalibrierung Drücken Sie die Taste Eingabe, um das Kalibrierungsmuster zu erstellen. Siehe durchzuführen Erweiterte Kalibrierung.
  • Seite 132 Meldungen in der Bedienfeldanzeige Meldung Erläuterungen und Anweisungen Kein Papier vorhanden Die Kalibrierung der Papierachse wurde gestartet, es ist jedoch kein Papier geladen. Papier über Druck des Laden Sie Papier. Details zur Routine finden Sie im Abschnitt Erweiterte Kalibrierung. Kalibr.-musters laden Papier zu groß, um das Muster Während des Papierladevorgangs für die Kalibrierungsroutine hat der Drucker nach dem Druck zu scannen...
  • Seite 133 Meldungen in der Bedienfeldanzeige Meldung Erläuterungen und Anweisungen Papier für Ausdruck des Musters Das geladene Papier ist zu klein. Das Kalibrierungsmuster für die Papierachse paßt zu klein nicht vollständig auf das Papier. Laden Sie ein Blatt oder eine Rolle, die mindestens 65 cm lang und 50 cm breit ist. Papier zu klein Beim Laden von Papier (Rolle oder Blatt) in den Drucker hat der Drucker festgestellt, EINGABE für Wiederholen...
  • Seite 134 Meldungen in der Bedienfeldanzeige Meldung Erläuterungen und Anweisungen Papierstau? Möglicherweise hat sich im Drucker Papier gestaut. (Der Drucker hat erkannt, 1. Fenster öffnen daß der Motor blockiert und dies vermutlich auf einen Papierstau zurückzuführen 2. Gerät ausschalten ist Dies kann jedoch auch eine andere Ursache haben.) 3.
  • Seite 135 Meldungen in der Bedienfeldanzeige Meldung Erläuterungen und Anweisungen Druckköpfe nicht ausgerichtet Sie haben einen oder mehrere Druckköpfe ausgetauscht, der Drucker hat jedoch Papierart für Druckkopfausrichtung erkannt, daß die geladene Papierart nicht für die Ausrichtung geeignet ist. zu klein Drücken Sie die Taste Eingabe, um die richtige Papierart zu laden, oder die Taste EINGABE drücken, um fortzufahren Abbrechen, um den Ladevorgang abzubrechen.
  • Seite 136 Meldungen in der Bedienfeldanzeige Meldung Erläuterungen und Anweisungen Problem bei der Kalibrierung Während der Erweiterte Kalibrierung wurde ein Problem erkannt. festgestellt Beachten Sie die Meldungen in der Bedienfeldanzeige, die auf Probleme mit Tinte oder Papier hinweisen, und wiederholen Sie dann die Prozedur Erweiterte Kalibrier.
  • Seite 137 Meldungen in der Bedienfeldanzeige Meldung Erläuterungen und Anweisungen Rechte Blattkante zu weit von der Beim Laden von einem Blatt Papier hat der Drucker erkannt, daß sich das Ladelinie entfernt Papier zu weit links befindet. Es muß an der blauen Linie auf der rechten EINGABE für Wiederholen Seite der Einzugsfläche ausgerichtet sein.
  • Seite 138 Laden Sie eine Rolle Papier. Tintensystem kann nicht Das System kann nicht erfolgreich starten. initialisiert werden Wenden Sie sich bezüglich Kundendienst an HP. HP Kundendienst kontaktieren Vorbereitung des Tintensystems Während des Tintensystemstarts ist das Reinigen des Tintensystems fehlgeschlagen, nicht möglich und Sie werden vom System gefragt, ob die Vorbereitung abgeschlossen ist.
  • Seite 139 Die im Drucker geladene Papierart ist dem Drucker unbekannt. Papiertyp auswählen Wählen Sie im Papiermenü eine bekannte Papierart aus. Unbekannte Druckköpfe Die Druckköpfe werden vom Drucker nicht als von HP freigegebene Druckköpfe EINGABE drücken, erkannt. Der Drucker kann diese jedoch verwenden. um fortzufahren...
  • Seite 140 Meldungen in der Bedienfeldanzeige Meldung Erläuterungen und Anweisungen Warnung! Die Farbkalibrierungen für das geladene Papier sind verlorengegangen. Kalibrierung erforderlich Folgen Sie dem unter Erweiterte Kalibrierung beschriebenen Verfahren. Anweisungen siehe Service- Handbuch Warnung: Farbkalibrierung für Der Drucker hat festgestellt, daß für diese Papierart keine Farbkalibrierung diese Papierart nicht erfolgt durchgeführt wurde, aber das System für die Durchführung konfiguriert ist.
  • Seite 141 Druckeroptionen Der Drucker verfügt über viele Optionen, mit denen Sie sicherstellen können, daß die Druckausgabe so aussieht, wie Sie sich dies vorstellen. Sie können Druckereinstellungen entweder im Bedienfeld des Druckers oder im Druckertreiber vornehmen. Meistens werden die Einstellungen des Treibers durch die Einstellungen am Bedienfeld deaktiviert.
  • Seite 142 Seitenformat • Im Abschnitt Seitenaufbau wird erläutert, wie Sie sicherstellen können, daß die Ausdrucke Ihres Druckers in dem von Ihnen gewünschten Format erstellt werden. • Der Abschnitt Drehen eines Bildes enthält Informationen darüber, wie das Bild gedreht werden kann. • Im Abschnitt Drucken eines gespiegelten Bildes wird erläutert, wie Sie einen gespiegelten Ausdruck von Ihrem Bild erstellen können.
  • Seite 143 Seitenaufbau In diesem Abschnitt wird erläutert, wie Sie sicherstellen können, daß der Drucker Ihren Ausdruck in dem von Ihnen gewünschten Seitenformat erstellt. Oberer Rand 5 mm Ränder (0,2 Zoll) 17 mm (0,7 Zoll) Laufrichtung des Seitengröße Papiers bei der Ausgabe im Drucker Druckfläche 17 mm (0,7 Zoll)
  • Seite 144 Seitengröße Die Seitengröße kann im Bedienfeld oder über die Software etwa unter „Seitengröße“, „Mediengröße“ oder „Papiergröße“ definiert werden, wobei Sie aus Formaten wie ISO A3, ANSI Letter oder benutzerdefinierten Größen wählen können. Wenn über die Software keine Seitengröße in der Druckdatei angegeben wird, wird die Einstellung im Bedienfeld verwendet.

  • Seite 145: Drehen Eines Bildes

    Drehen eines Bildes In diesen Themen werden alle Aspekte bei der Rotation eines Druckjobs behandelt: • Drehen eines Druckjobs ( HP-GL/2) • Seitengröße und -drehung • Was wird gedreht? Drehen eines Druckjobs (HP-GL/2) Wenn die Einstellung zum Drehen nicht in der Treiber-Software vorgegeben wird, kann das Skalieren im Bedienfeld erfolgen (Papier >...
  • Seite 146 Was wird gedreht? Bei Rollenpapier werden Zeichnung und Seitenausrichtung gedreht. º º Beachten Sie, daß sich die schmalen Ränder stets seitlich links und rechts befinden - unabhängig von der Ausrichtung. Die Seitengröße wird angepaßt, um den Druckbereich zu erhalten und gleichzeitig ein Abschneiden zu vermeiden.

  • Seite 147: Drucken Eines Gespiegelten Bildes

    Drucken eines gespiegelten Bildes Wenn Sie mit klaren Bildpapierarten arbeiten (auch als Backlit bezeichnet), möchten Sie eventuell einen gespiegelten Ausdruck Ihres Bildes erstellen. Das Papier ist dann korrekt ausgerichtet, wenn es von der Unterseite betrachtet „leuchtet“. Das Spiegeln kann über das Bedienfeld vorgenommen werden, ohne das Bild dazu in Ihrer Anwendung zu verändern.

  • Seite 148: Einstellen Der Seitengröße Im Bedienfeld

    Einstellen der Seitengröße im Bedienfeld • Einstellen der Seitengröße im Bedienfeld Hier finden Sie Details darüber, wie und warum die Seitengröße im Bedienfeld einzustellen ist. • Seitengröße Hier werden die verschiedenen Methoden zum Einstellen der Seitengröße erläutert. • Seitengröße und abgeschnittene Bilder Hier wird erläutert, was passiert, wenn eine Seitengröße gewählt wird, die größer ist als das im Drucker geladene Papier.
  • Seite 149 Einstellen der Seitengröße im Bedienfeld Normalerweise müssen Sie die Seitengröße nicht im Bedienfeld einstellen, da die an Ihrem Drucker eingestellte Seitengröße von der in Ihrem HP Treiber ausgewählten Seitengröße überschrieben wird. In den folgenden Situationen, möchten Sie die Standardeinstellungen möglicherweise dennoch ändern: •...
  • Seite 150 Seitengröße Mit der Option Seitengröße können Sie die Seitengröße Ihres Ausdrucks festlegen. In der nachfolgenden Tabelle sind die Optionen beschrieben. Wenn Sie die Seitengröße über das Bedienfeld einstellen müssen, muß dieser Schritt erfolgen, bevor Sie die Datei von Ihrem Computer aus absenden. Der Drucker legt die Größe eines Ausdrucks fest, sobald er sie von Ihrer Anwendung erhalten hat.

  • Seite 151: Seitengröße Und Abgeschnittene Bilder

    Seitengröße und abgeschnittene Bilder Wenn Sie in Ihrer Anwendung eine Seitengröße definich, schneidet aber einen Teil des Ausdrucks ab. A2-Papier im Drucker Abge- schnittener Bereich A1-Seitengröße in der Software oder im Bedienfeld...
  • Seite 152 Bilddarstellung In diesen Themen wird erläutert, wie Sie die Gesamtdarstellung Ihrer Ausdrucke festlegen können. • Bildoptionen im Bedienfeld Hier wird erläutert, wie die HP-GL/2-Farbpaletten geändert werden können. • Drucken von Bildern in Graustufen Beschreibt das Drucken von Farbbildern in Graustufen.
  • Seite 153 Attribute über den Drucker einstellen möchten, können Sie verschiedene Auswirkungen ausprobieren bzw. temporäre Änderungen vornehmen, ohne dabei Ihre Bilder oder die Treiberkonfiguration ändern zu müssen. Beim Großteil der Windows-Anwendungen wirken sich einige dieser Einstellungen nicht auf die Ausgabe aus, wenn der Druckjob mit einem HP-GL/2-Treiber erstellt wird.
  • Seite 154 Stiftstärken und Farben in den internen Paletten Mit „Stifte“ sind in diesem Abschnitt die „logischen“ Stifte der Software-Palette gemeint, nicht die physischen Druckköpfe des Druckers. Der Drucker verfügt über drei Stiftpaletten: • Werkseinst • Palette A • Palette B Die werkseitig eingestellte Palette kann nicht verändert werden. Sie können jedoch in den beiden anderen Paletten (Palette A und Palette B) die Linienstärke und -farbe jedes Stiftes verändern.
  • Seite 155 Auswählen einer Palette Zur Auswahl einer Palette im Bedienfeldmenü rufen Sie unter HP-GL/2-Einstellungen die Option Palette definieren auf. Wählen Sie dann die gewünschte Palette aus. Siehe Setup-Menü. In der nachfolgenden Tabelle sind die vorhandenen Paletten beschrieben. Palette Erläuterungen Software Der Drucker erhält die Anweisungen von Ihrer Software und ignoriert alle drei internen Paletten.
  • Seite 156 Ändern der Paletteneinstellungen Sie können die Palette „Werkseinst“ nicht verändern. Die Paletten A und B dagegen können Sie beliebig definieren. Folgende Breiten sind in den Paletten voreingestellt: Komponente Verfügbare Optionen Voreinstellungen Paletten Werkseinst, A, B Werkseinst Stifte 0 bis 15 Stärken (mm) 0,13, 0,18, 0,25, 0,35, 0,50, 0,65, 0,70, 0,80, 0,90, 0,13 mm 1,00, 1,40, 2,00, 3,00, 5,00, 8,00, 12,00...
  • Seite 157 In den folgenden Schritten wird das Definieren der Palette A erklärt. Treffen Sie eine Auswahl Drücken Sie Anleitung (mit den Tasten anschließend: Setup-Menü Eingabe HP-GL/2 Eingabe Wählen Sie Palette A aus. Definieren Sie die Eingabe Palette Palette A Eingabe Wählen Sie den zu ändernden Stift aus (in diesem...
  • Seite 158 Festlegen der Darstellung von sich überlappenden Linien (Funktion „Überlagern“) Über die Einstellung „Überlagern“ werden die überlappenden Linien in einem Bild gesteuert. Es gibt zwei alternative Einstellungen: Aus und Ein. In der nachfolgenden Abbildung sind die jeweiligen Auswirkungen dargestellt. Überlagern aus (Standard) Überlagern ein Sich überlagernde Linien und ausgefüllte Eine nachfolgende Linie verbirgt eine...

  • Seite 159: Drucken Von Bildern In Graustufen

    Drucken von Bildern in Graustufen Es kann Situationen geben, in denen Sie ein Farbbild in Graustufen ausdrucken möchten, um Zeit zu sparen. Beispiele hierfür sind: • Sie benötigen einen Entwurf, bei dem Farbe eine untergeordnete Rolle spielt, z. B. um zu überprüfen, daß...

  • Seite 160: Druckgeschwindigkeit Und Druckqualität

    Druckgeschwindigkeit und Druckqualität In der folgenden Tabelle sind einige typische Druckzeiten angegeben (Zeichnungen bei 20 - 25 ºC und 30 - 60 % relativer Luftfeuchtigkeit). Typische Druckzeiten (Fortsetzung nächste Seite) ANSI-D-Format ANSI-E-Format Papier Farbe/Graustufen Qualität Dauer (s) Dauer (s) Hochweiß Farbe Beste Normal...
  • Seite 161 Typische Druckzeiten (Fortsetzung nächste Seite) ANSI-D-Format ANSI-E-Format Papier Farbe/Graustufen Qualität Dauer (s) Dauer (s) Gestrichenes Farbe Beste Papier, Normal schwer Entwurf Graustufen Beste Normal Entwurf Papier, Farbe Beste 1200 glänzend Normal Entwurf Graustufen Beste 1200 Normal Entwurf...
  • Seite 162 Druckqualität Sie können die allgemeine Druckqualität im Bedienfeld einstellen (Setup > Druckqualität). Generell sollte folgende Auswahl getroffen werden: • Schnell für maximale Produktivität. Ideal für Kontrollausdrucke geeignet, wenn die Druckqualität nicht im Vordergrund steht. Mit den Einstellungen für Schnell können Sie die Druckgeschwindigkeit weiter erhöhen. •...

  • Seite 163: Weitere Optionen

    Weitere Optionen Ihr Drucker bietet zahlreiche fortgeschrittene Funktionen für Optimierung und Qualitätsverbesserung. Auf diese Weise können Sie die Ergebnisse erzielen, die Sie benötigen. • Verbessern der Linienqualität und Grafikdetails • Einstellungen für „Beste“ • Einstellungen für Schnell...
  • Seite 164 Verbessern der Linienqualität und Grafikdetails Mit Hilfe der Option Optimieren für im Menü Setup können Sie den korrekten Modus für den jeweils zu druckenden Job-Typ auswählen. Es stehen zwei Modi zur Verfügung: Zeichnung/Text und Bilder. Durch Auswahl der Option Zeichnung/Text werden die feinen Abstufungen an den Kanten und Kurven des gedruckten Bildes geglättet, um so die Druckqualität insgesamt zu verbessern.
  • Seite 165 Einstellungen für „Beste“ Wenn Sie die Option „Beste“ als Druckqualität für Ihre Drucksitzung ausgewählt haben, aber eine noch höhere Auflösung benötigen, können Sie die Qualitätseinstellung „Beste“ verändern. Über die Option „Beste Druckqualität“ erhalten Sie eine Auflösung von 600 × 600 dpi im normalen Modus und 2400 ×...
  • Seite 166 Einstellungen für Schnell Wenn Sie die Option „Schnell“ als Druckqualitätseinstellung ausgewählt haben, können Sie die Druckgeschwindigkeit weiter erhöhen, indem Sie eine größere Geschwindigkeit einstellen. Dies ist jedoch nur am Bedienfeld möglich. Im Druckertreiber steht keine entsprechende Option zur Verfügung. Gehen Sie folgendermaßen vor, um die Druckgeschwindigkeit zu erhöhen.: Drücken Sie dann: Treffen Sie eine Auswahl (mit den Tasten 1.
  • Seite 167 Druckverwaltung Diese Themen befassen sich mit den optimalen Verfahren, mit welchen die vom Drucker durchzuführenden Aufgaben verwaltet werden können. • Abbrechen der Druckausgabe einer Seite Hier wird gezeigt, wie Sie den laufenden Ausdruck einer Seite abbrechen können. • Abbrechen der Trockenzeit Hier wird gezeigt, wie eine Seite im Drucker freigegeben wird, bevor die Trockenzeit verstrichen ist.

  • Seite 168: Abbrechen Der Druckausgabe Einer Seite

    Abbrechen der Druckausgabe einer Seite Um die Trockenzeit für einen Job, dessen Trockenzeit noch nicht abgelaufen ist, abzubrechen, gehen Sie wie folgt vor. 1. Drücken Sie im Bedienfeld die Taste Abbrechen. Abbrechen Der Drucker führt wie bei fertiggestellten Ausdrucken einen Seitenvorschub durch. Das Anhalten des Druckvorgangs kann bei mehrseitigen Dateien oder bei einer komplexen Datei länger dauern als bei anderen Dateien.

  • Seite 169: Abbrechen Der Trockenzeit

    Abbrechen der Trockenzeit Gehen Sie bei diesem Schritt vorsichtig vor, da ein noch nicht vollständig getrocknetes VORSICHT: Bild hierbei beschädigt werden kann. Verwenden Sie das folgende Vorgehen, um die Trockenzeit für einen Job abzubrechen, der noch auf das Ende der Trockenzeit wartet. 1.
  • Seite 170 Druckerkonfiguration In diesen Themen wird erklärt, wie Sie die Konfiguration Ihres Druckers ändern. • Druckerinformationen • Bedienfeld-Setup • Höheneinstellung • Grafiksprachen im Netzwerk • Einrichten der E/A-Karte • Steuerung der Schnittvorrichtung • Aktualisieren des Druckers • Farbeinstellungen • Protokolle...
  • Seite 171 Druckerinformationen Ihr Drucker verfügt im Bedienfeld über ein Informations-Display, das die aktuelle Konfiguration des Systems anzeigt. Sie können diese Informationen direkt über Ihren Drucker ausdrucken. Zum Anzeigen dieser Informationen wählen Sie „Setup“ > Druckerinformationen. Im Fenster „Druckerinformationen“ werden die folgenden Informationen über Ihren Drucker angezeigt. •...
  • Seite 172 Bedienfeld-Setup Sie können folgende Parameter für das Bedienfeld festlegen: • Sprache für Menü und Meldungen • Alarmsummer • Bildschirmkontrast...
  • Seite 173 Sprache für Menü und Meldungen Die folgenden Sprachen können für alle Menüs und Meldungen des Bedienfelds Ihres Druckers eingestellt werden: • Englisch • Deutsch • Spanisch • Katalanisch • Französisch • Italienisch • Japanisch • Portugiesisch • Koreanisch • Vereinfachtes Chinesisch •...
  • Seite 174 Alarmsummer Ihr Drucker ist mit einem Alarmsummer ausgestattet, der Sie in folgenden Fällen alarmieren soll: • Eine Aufgabe wurde ausgeführt. • Ein Fehler wurde festgestellt. • Sie haben einen Parameter über das Bedienfeld geändert. Zum Aktivieren oder Deaktivieren des Summers: 1.
  • Seite 175 Bildschirmkontrast Sie können den Bildschirmkontrast des Bedienfelds an die an Ihrem Standort vorherrschenden Lichtverhältnisse anpassen. Der Einstellungsbereich variiert von 0 % bis 100 %, wobei in Schritten von 5 % vorgegangen wird. Die Standardeinstellung ist 50 % und eignet sich für die meisten Situationen. So passen Sie den Bildschirmkontrast an: 1.
  • Seite 176 Höheneinstellung Ihr Drucker verfügt über eine Vakuumpumpe, mit der das Papier auf der Einzugsfläche fixiert wird. Die Höhenlage Ihres Standorts hat Auswirkungen auf die Wirksamkeit dieser Pumpe. Daher ist es erforderlich, die Höhe anzugeben, um einen ordnungsgemäßen Betrieb der Pumpe sicherzustellen. So stellen Sie die Höhe ein: 1.

  • Seite 177: Grafiksprachen Im Netzwerk

    Grafiksprachen im Netzwerk Hinweis für Systemverwalter Wenn Sie den Drucker mit einem Netzwerk-Spooler verwenden, sollten Sie den Spooler von Ihrem Systemadministrator so modifizieren lassen, daß am Anfang und am Ende jeder Datei automatisch die Sprachumschaltbefehle eingefügt werden. Dadurch verwendet der Drucker automatisch die richtige Grafiksprache für den aktuellen Ausdruck und kehrt danach wieder zur im Bedienfeld eingestellten Grafiksprache zurück, um weitere Ausdrucke zu verarbeiten.

  • Seite 178: Einrichten Der E/A-Karte

    Einrichten der E/A-Karte Netzwerk Wenn Sie mit einer Netzwerkschnittstelle (z. B. dem HP Jetdirect Druckserver) arbeiten, entnehmen Sie die Informationen zur Konfiguration des Bedienfelds bitte der Dokumentation der Netzwerkschnittstelle. Das Bedienfeldmenü lautet: E/A-Setup > Karten-Setup. So ändern Sie die Einstellung für die E/A-Zeitsperre Manche Softwareanwendungen schreiben keinen Dateiterminator ans Ende einer Datei.

  • Seite 179: Steuerung Der Schnittvorrichtung

    Steuerung der Schnittvorrichtung Wenn Rollenpapier geladen ist und ein an den Drucker gesendeter Job beendet wird, erfolgt ein automatisches Schneiden, und der Druckjob fällt in die Papierablage. Vor dem Schneiden der Rolle kann es zu einer Verzögerung kommen. Dies wird durch die Trockenzeit verursacht, die Sie entweder angegeben haben oder die automatisch vom Drucker ausgewählt wurde.

  • Seite 180: Aktualisieren Des Druckers

    Von Zeit zu Zeit stellt Hewlett-Packard Erweiterungen der System-Software zur Verfügung. Diese Erweiterungen vergrößern die Funktionalität des Druckers und verbessern dessen Eigenschaften. Die System-Software kann über das Internet heruntergeladen werden. Aktuellste Erweiterungen finden Sie unter http//www.hp.com/go/graphic-arts/. Folgen Sie den Anweisungen auf dem Bildschirm.

  • Seite 181: Farbeinstellungen

    Farbeinstellungen Ihr Drucker kann das Farbverhalten von Offset-Druckern nachahmen. Dadurch können Sie Ihren Drucker verwenden, um Farbkorrekturfahnen zu erstellen. Um die korrekten Farben für den Abzug zu erhalten, wählen Sie den Farbemulationsmodus aus, der den Standards für den Offset-Druck entspricht. Diesen finden Sie im Menü...
  • Seite 182 Protokolle Ihr Drucker führt ein Protokoll über die Druckköpfe sowie ein Fehlerprotokoll. In der Regel werden diese Protokolle von den Servicetechnikern verwendet. Druckkopfprotokoll Das Druckkopfprotokoll enthält eine Liste mit den letzten fünf Druckköpfen jeder Farbe zusammen mit Informationen über die jeweilige Verwendung des Druckkopfs. Fehlerprotokoll Listet die letzten vom Drucker festgestellten Fehler zusammen mit dem Datum und einem eindeutigen Fehlercode für den festgestellten Fehlertyp auf.
  • Seite 183 Sonstiges Dieses Kapitel bietet verschiedene Prozeduren und Informationen, mit deren Hilfe gewährleistet werden kann, daß sich der Drucker stets in einem voll funktionsfähigen Zustand befindet. Es werden die folgenden Themen behandelt: • Pflege des Druckers • Installieren von Erweiterungskarten • Technische Daten •...

  • Seite 184: Pflege Des Druckers

    Pflege des Druckers Dieser Abschnitt enthält Informationen zur generellen Wartung des Druckers. • Reinigen des Druckers Hier finden Sie Anweisungen zum Reinigen des Druckergehäuses. • Lagerung und Transport des Druckers Hier finden Sie Anweisungen zum Transportieren und Lagern des Druckers.

  • Seite 185: Reinigen Des Druckers

    Reinigen des Druckers Um eine Gefahr durch elektrischen Stromschlag zu vermeiden, vergewissern Sie sich vor dem WARNUNG: Reinigen, daß der Drucker ausgeschaltet und der Netzstecker abgezogen ist. Es darf auf keinen Fall Wasser in das Innere des Druckers gelangen. VORSICHT: Verwenden Sie keine aggressiven Reinigungsmittel.

  • Seite 186: Lagerung Und Transport Des Druckers

    4. Für den Transport des Druckers benötigen Sie die Originalverpackung. Sofern benötigt, können Sie ein Kit mit dem Verpackungsmaterial bestellen. Wenden Sie sich an den HP Kundendienst. Dort können Sie dieses Kit bestellen. Der HP Kundendienst kann den Drucker ggf. für Sie wieder verpacken.

  • Seite 187: Installieren Von Erweiterungskarten

    Installieren von Erweiterungskarten Für den Drucker stehen die folgenden Optionen zur Verfügung: • Installation einer Netzwerkkarte...

  • Seite 188: Installation Einer Netzwerkkarte

    Installation einer Netzwerkkarte Installation einer HP Jetdirect-Netzwerkkarte 1. Schalten Sie den Drucker vor dem Installieren einer Karte ab und vergewissern Sie sich, daß der Netzstecker abgezogen ist. 2. Entfernen Sie die Plastikabdeckung durch Entriegeln vorsichtig von der linken Rückseite des Druckers.
  • Seite 189 3. Entfernen Sie die Abdeckung vollständig. Im Fach befinden sich zwei Steckplätze für eine LAN- oder eine Zubehörkarte. Wenn Sie eine HP-GL/2-Karte verwenden, sollte sich die LAN-Karte im rechten Steckplatz befinden (näher an der Rückseite des Druckers) und die Zubehörkarte im linken.
  • Seite 190 Installation einer HP Jetdirect-Netzwerkkarte 6. Befestigen Sie das LAN-Kabel an der LAN-Karte. Dazu wird es einfach in Position gedrückt, bis es mit einem deutlichen Klicken einrastet. 7. Setzen Sie die Plastikabdeckung vorsichtig wieder ein, indem Sie sie auf den Führungskanten aufsetzen.

  • Seite 191: Technische Daten

    Technische Daten • Funktionsdaten • Angaben zum Speicher • Angaben zur Stromversorgung des Druckers • Umweltschutz • Umgebungsbedingungen • Geräuschparameter • Anschlußdaten...
  • Seite 192 Funktionsdaten HP Designjet 510 und 510ps Funktionsdaten Funktionsdaten Vier Farben: Zyan, Magenta, Gelb und Schwarz. 36 kHz (Zyan, Magenta, Gelb) Druckköpfe: 600 dpi, 36 kHz (Schwarz) Zyan Tintenzubehör Magenta 28 oder 69 ml Tintenpatronen: Gelb Schwarz 69 ml Breite (Wagenachse) Länge (Papierachse)
  • Seite 193 HP Designjet 510 und 510ps Funktionsdaten Funktionsdaten Unterstützte HP Papierarten HP Inkjet-Papier, hochweiß (Bond-Papier) HP Velinpapier HP Pauspapier, transparent HP Gestrichenes Papier HP Gestrichenes Papier, schwer HP Transparentfolie, matt HP Fotopapier, glänzend HP Fotopapier, seidenmatt HP Inkjet-Papier, seidenmatt, auf Papierbasis...
  • Seite 194 HP Designjet 510 und 510ps Funktionsdaten Funktionsdaten Druckmodus Auflösung Zeichnung/Text Bild Schnell Ausgabeauflösung 300 × 300 dpi 150 × 150 dpi Halbton 600 × 300 dpi 600 × 300 dpi Normal Ausgabeauflösung 600 × 600 dpi 300 × 300 dpi Halbton 600 ×...
  • Seite 195 0,2 % der spezifizierten Vektorlänge bei 23 °C (73 ºF), 50 - 60 % relativer Luftfeuchtigkeit auf HP Spezialpolyesterfolie Zurück … a. Von Zeit zu Zeit werden neue Medienarten angeboten. Aktuelle Informationen hierzu erhalten Sie von Ihrem HP Fachhändler oder auf der HP Website: http://www.hp.com/go/designjet/. b. Nur auf glänzendem Fotopapier...

  • Seite 196: Abmessungen Und Gewicht

    Abmessungen und Gewicht Abmessungen und Gewicht Gewicht Breite Tiefe Höhe Drucker für 38,5 kg 1,253 mm 470 mm 349 mm D/A1-Format 38,56 kg 49 Zoll 19 Zoll 35,56 cm Drucker für 45 kg 1,690 mm 674 mm 1,100 mm A0+/E+-Format 44,91 kg 67 Zoll 27 Zoll...

  • Seite 197: Angaben Zum Speich

    Angaben zum Speich Angaben zum Speicher Interner RAM 160 MB Erweiterbar auf: 416 MB...

  • Seite 198: Angaben Zur Stromversorgung Des Druckers

    Angaben zur Stromversorgung des Druckers Angaben zur Stromversorgung des Druckers Quelle 100 – 240 V~ ± 10 % mit automatischer Bereichseinstellung Frequenz 50/60 Hz Strom max. 3 A Energieverbrauch max. 150 W...
  • Seite 199 Umweltschutz Energieeffizienz ® Den ENERGY STAR -Qualifizierungsstatus dieses Produkts finden Sie auf http://www.hp.com/go/energystar/. ENERGY STAR und die Marke ENERGY STAR sind in den USA als Marken eingetragen. Herstellungsprozeß Frei von Ozon-schädlichen Chemikalien (Montreal-Protokoll). Kunststoffe Frei von bromierten feuerhemmenden Mitteln (PBB und PBDE).

  • Seite 200: Umgebungsbedingungen

    Luftfeuchtigkeit: 20 % bis 70 % Optimale Druckqualität für 15 °C bis 30 °C (59 ºF bis 86 ºF), relative glänzendes HP Papier: Luftfeuchtigkeit: 20 % bis 80 % 15 °C bis 35 °C (59 ºF bis 95 ºF), relative Optimale Druckqualität für...

  • Seite 201: Geräuschparameter

    Geräuschparameter Geräuschparameter Schalldruck im Betrieb 54 dB (aus einem Meter Entfernung) Schalldruck im Ruhezustand < 30 dB (aus einem Meter Entfernung) Schalleistung im Betrieb 6,5 Bel (A) Schalleistung im Ruhezustand < 4,3 Bel (A)
  • Seite 202 Anschlußdaten • Kabelspezifikationen • Empfohlene Kabel...
  • Seite 203 Kabelspezifikationen Der Anschluß am Drucker ist als 36-polige Buchse ausgeführt. Die meisten parallelen Kabel unterstützen eine IEEE-1284-kompatible Kommunikation. Jedoch muß für diesen Drucker das Kabel den Spezifikationen in der nachfolgenden Tabelle entsprechen: Parallele (IEEE-1284-kompatible/Centronics-) Schnittstelle Stift Draht-/Signalbezeichnung Quelle Strobe Computer 2 …...
  • Seite 204 Empfohlene Kabel Die nachfolgend angegebenen Kabel werden empfohlen, um eine optimale Leistung und elektromagnetische Verträglichkeit zu erzielen: Empfohlenes Kabel Schnittstellentyp (Computer) HP Teilenummer Kabellänge Anschluß am computerseitigen Kabelende IEEE-kompatible/ C2951A 3,0 m 25-poliger Stecker Centronics-Schnittstelle (alle) C2392A 5,0 m USB-Anschluß...

  • Seite 205: Bestellen Von Zubehör

    Sie können Verbrauchsmaterial und Zubehör wie folgt bestellen: • Wenden Sie sich telefonisch an Ihren HP Fachhändler. • Wenden Sie sich an Ihre örtliche HP Verkaufs- und Servicezentrale. • Schlagen Sie in der Broschüre Hewlett-Packard Unterstützungs-Services nach, die im Lieferumfang Ihres Druckers enthalten ist.
  • Seite 206 HP Jetdirect ew2400 802.11g Wireless J7951G HP Jetdirect en1700 IPv6, Fast Ethernet J7988G Spindel 610 mm - 24 Zoll C2388A 1.067 mm - 42 Zoll C2389A Standfuß 610 mm - 24 Zoll a. Geeignet für HP Designjet 510, nicht für 510ps...

  • Seite 207: Verbrauchsmaterial

    Verbrauchsmaterial Komponente Farbe HP Zubehörnummer. Kapazität HP Teilenummer Tintenpatronen Schwarz 69 ml CH565A Zyan C4911A Magenta 69 ml C4912A Gelb C4913A Zyan CH566A Magenta 28 ml CH567A Gelb CH568A Schwarz C4810A Druckköpfe Zyan C4811A – Magenta C4812A Gelb C4813A Damit Sie mit Ihrem Drucker die bestmöglichen Ergebnisse erzielen, empfehlen wir, daß Sie ausschließlich das...
  • Seite 208 Die Struktur der Optionen im Display des Bedienfelds. Centronics Ein Standard für die parallele Schnittstelle zwischen Computer und Gerät. Das Complementary Media Program, das HP Kunden bei der Verfolgung ihrer Geschäftsaktivitäten unterstützt. Es verweist auf Druckmaterialien von Drittanbietern, um so eine maximale Flexibilität für den HP Designjet-Drucker sowie für die Drucklösungen zu erzielen.
  • Seite 209 Fotopapier, glänzend Ein glänzendes, lichtundurchlässiges Fotopapier. Gerät Ein an den Computer angeschlossenes Peripheriegerät. Drucker, Bandlaufwerk usw. Auch Ihr HP Designjet ist ein Gerät. Gestrichenes Papier Papier, das auf einer Seite für den Tintenstrahldruck beschichtet wurde. Grafiksprache Eine Programmiersprache, die einem Druckgerät mitteilt, wie Grafikdaten auszugeben sind.
  • Seite 210 Begriff Erläuterung HP-GL/2 Eine der Standard-Grafiksprachen von Hewlett-Packard für Plotter und Drucker. Sie erzeugt Vektordaten. IEEE-1284 Ein Standard, der vom Institute of Electrical and Electronics Engineers (IEEE) als Standardsignalmethode für bidirektionale parallele Geräteschnittstellen für Personalcomputer festgelegt wurde. ISO-Papier Ein internationales Standard-Papierformat, z. B. A1, A2 usw.
  • Seite 211 Der Drucker verfügt zwar nicht über physische Stifte. Die gezeichneten Linien entsprechen jedoch den Eigenschaften eines Stiftes. Tintenpatrone Gehört zum HP Tintenzubehör. Enthält die im Drucker verwendete Tinte. Die Tintenpatronen werden auf der rechten Seite des Druckers installiert. Treiber Software, mit der die Kommunikation zwischen einem Computer und einem...
  • Seite 212 Begriff Erläuterung Universal Serial Bus. Warteschlange Jeder vom Gerät empfangene Druckauftrag wird zusammen mit anderen Druckaufträgen im Gerätespeicher für die Verarbeitung gespeichert. Wartungsstation Der Teil des Druckers, der die Druckköpfe wartet. Er hält die Druckköpfe sauber und verhindert Austrocknung.
  • Seite 213 Index ☞ Navigationstasten ☞ Seitengröße einstellen ☞ Beheben eines Papierstaus ☞ ☞ Abbrechen der Trockenzeit Benutzerhandbuch ☞ ☞ Abbrechen des Drucks Benutzeroberfläche Abfragen von Informationen Berichtigen der Druckerkonfiguration ☞ ☞ ☞ zu Einzelblattpapieren Beste ☞ Abfragen von Informationen Bild drehen ☞...
  • Seite 214 ☞ ☞ Probleme beim Einsetzen Rollenpapier Probleme nach Austausch ☞ Ermitteln der Fehlerquelle ☞ ☞ ☞ Statistik Erweiterte Kalibrierung Druckköpfe ☞ HP Tintenzubehör ☞ Farbausrichtung, Probleme Druckqualität ☞ Farbeinstellungen Druckgeschwindigkeit und Druckqualität ☞ Farben ☞ Einstellungen Interne Paletten ☞ ☞...
  • Seite 215 ☞ Laden von Rollenpapier, Probleme ☞ Langachsen-Ausdruck ist abgeschnitten ☞ ☞ HP Tintenzubehör Lösungen zu Problemen ☞ Druckköpfe ☞ HP Nr. 11 ☞ Marken oder Kratzer auf glänzendem Papier ☞ HP Nr. 82 Menü ☞ Tintenpatronen ☞ Jobverwaltung ☞ Papier ☞...
  • Seite 216 ☞ Weitere Informationen Rolle ☞ Palette ☞ Einlegen Paletten ☞ Entfernen aus dem Drucker Ändern der Farben ☞ ☞ Entfernen von Spindel ☞ Ändern der Stiftstärke Entnehmen ☞ ☞ Anzeigen der aktuellen Einstellungen ☞ Laden Interne ☞ ☞ Schnittvorrichtung paper ☞...
  • Seite 217 ☞ ☞ Beheben Schnittstellenkabel ☞ ☞ Berichtigen der Konfiguration Schnittvorrichtung austauschen ☞ ☞ Druckqualität Seitenaufbau ☞ Ermitteln der Fehlerquelle Seitenformat ☞ ☞ Farbausrichtung Druckbereich ☞ ☞ Farbtreue Größe ☞ ☞ Fehlerbehebung Ränder ☞ ☞ Gestufte Linien Seitengröße ☞ ☞ Lösungen Seitengröße ☞...
  • Seite 218 Kabel Automatisch Papiergrößen ☞ Keine ☞ ☞ ☞ Parallelschnittstelle Manuell ☞ ☞ Ränder Tintenzubehör, Probleme ☞ Speicher Tintenzubehör. Siehe HP Tintenzubehör ☞ ☞ Strom Transparentfolie, klar Umgebung ☞ Transparentfolie, matt ☞ ☞ ☞ Umwelt Transparentpapier ☞ ☞ Unterstützte Grafiksprachen Treiber ☞...
  • Seite 219 ☞ Überlagern Überlappende Linien Festlegen der Darstellung ☞ ☞ Umgang mit Papier ☞ Umgebungsbedingungen Umweltschutz ☞ ☞ Universal Serial Bus ☞ Unvollständige Linien, Probleme ☞ ☞ Velinpapier Verschwommene Linien ☞ ☞ Vorschub und Schneiden, Taste ☞ Webseite Weitere Informationsquellen ☞ für fehlerhafte Druckausgabe ☞...
