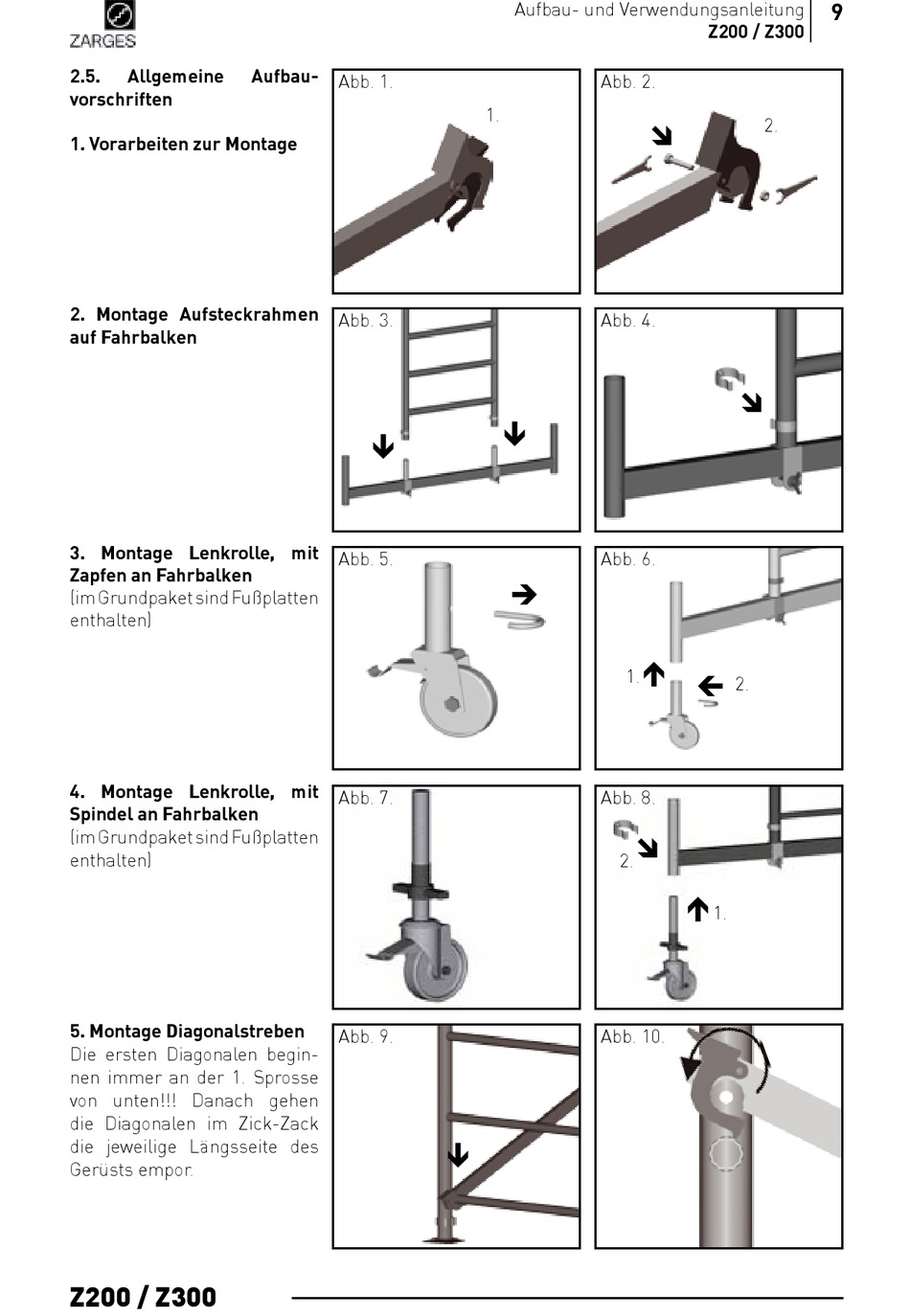

2.. Allgemeine
vorschriften
1. Vorarbeiten zur Montage
2. Montage Aufsteckrahmen
auf Fahrbalken
3. Montage Lenkrolle, mit
Zapfen an Fahrbalken
(im Grundpaket sind Fußplatten
enthalten)
. Montage Lenkrolle, mit
Spindel an Fahrbalken
(im Grundpaket sind Fußplatten
enthalten)
. Montage Diagonalstreben
Die ersten Diagonalen begin-
nen immer an der 1. Sprosse
von unten!!! Danach gehen
die Diagonalen im Zick-Zack
die jeweilige Längsseite des
Gerüsts empor.
Z200 / Z300
Aufbau-
Abb. 1.
Abb. 3.
ê
Abb. 5.
Abb. 7.
Abb. 9.
Aufbau- und Verwendungsanleitung
Abb. 2.
1.
Abb. 4.
ê
Abb. 6.
è
Abb. 8.
Abb. 10.
ê
Z200 / Z300
2.
î
î
é
1.
ç
2.
î
2.
é
1.
