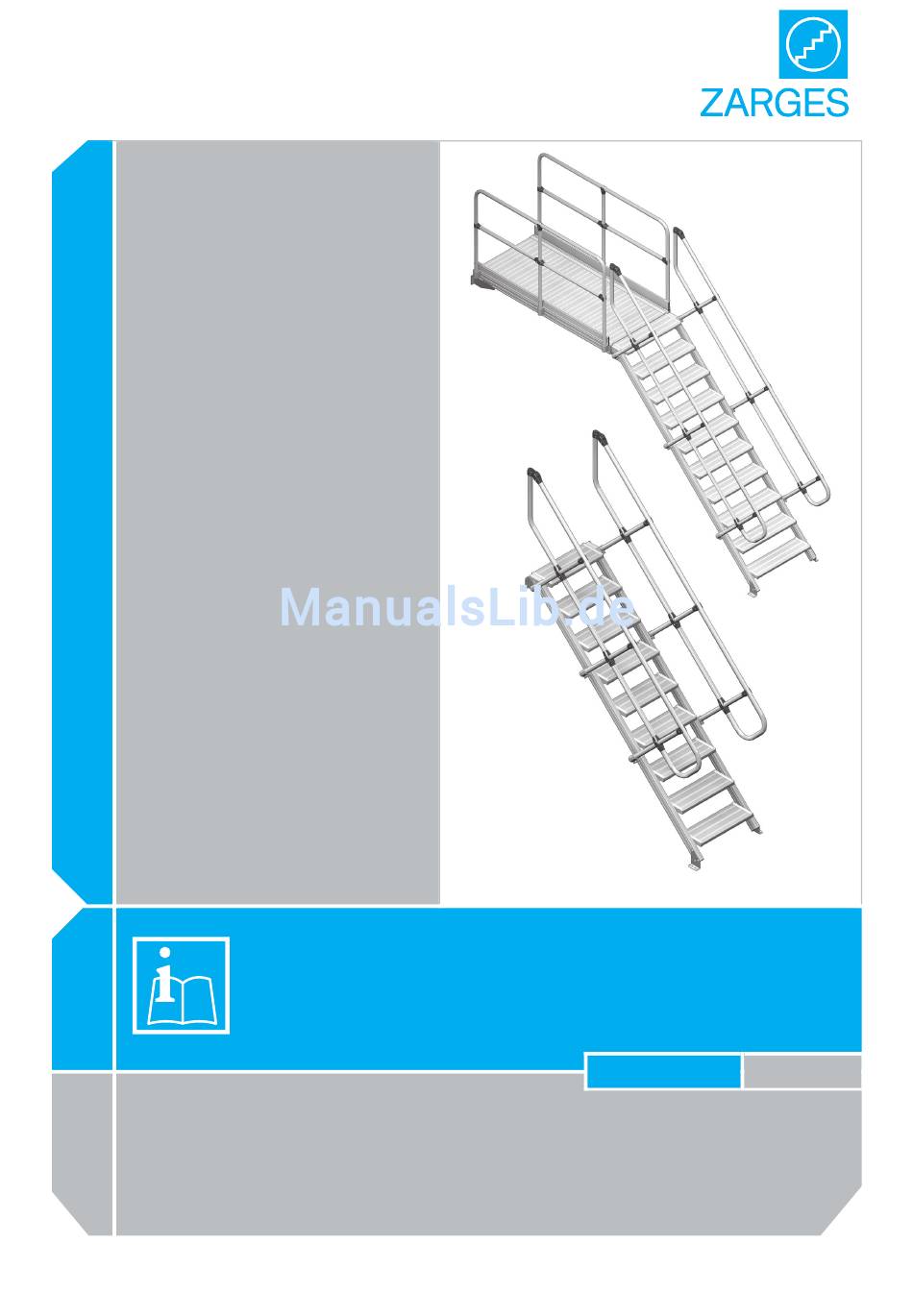

ZARGES 44800017 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. ZARGES Anleitungen
  4. Leitern
  5. 44800017
  6. Originalbetriebsanleitung

ZARGES 44800017 Originalbetriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

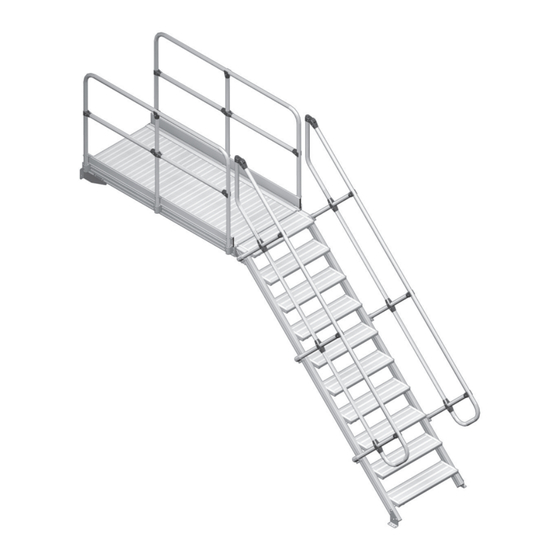

ZARGES steps and platform steps
EN
Translation of the original operating manual
Escalier et podium à marches ZARGES
FR
Traduction de la notice d'emploi originale
ZARGES trap & platformtrap
NL
Vertaling van de originele bedrijfshandleiding
DE
ZARGES Treppen & Plattformen
Treppe & Podesttreppe
Originalbetriebsanleitung
N° 44800017

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ZARGES 44800017

Inhaltszusammenfassung für ZARGES 44800017

  • Seite 1 ZARGES steps and platform steps Translation of the original operating manual Escalier et podium à marches ZARGES Traduction de la notice d’emploi originale ZARGES trap & platformtrap Vertaling van de originele bedrijfshandleiding N° 44800017 ZARGES Treppen & Plattformen Treppe & Podesttreppe...
  • Seite 2 Impressum ZARGES GmbH Zargesstraße 7 D-82362 Weilheim Tel.: +49 881 687-100 Fax.: +49 881 687-500 E-Mail: vertrieb@zarges.de Internet: www.zarges.de 2017-01...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeine Informationen ..........................4 Bestimmungsgemäße Verwendung ................................. 4 Nicht bestimmungsgemäße Verwendung ..............................4 Wichtige Informationen zu dieser Anleitung............................4 Hinweise für den Betreiber ..................................5 Hinweise für den Bediener ..................................5 Haftung/Garantie/Gewährleistung ................................5 Konformitätserklärung................................... 6 Lagerung/Transport ....................................6 Sicherheitshinweise ............................

  • Seite 4: Allgemeine Informationen

    Allgemeine Informationen Bestimmungsgemäße Verwendung Das Produkt ist für folgende Einsätze bestimmt: als ortsfester Zugang zu maschinellen Anlagen und Gebäuden als Steighilfe für Arbeiten in einer bestimmten Maximalhöhe für einen dauerhaften Inneneinsatz für dauerhafte Arbeiten an einem Ort. Nicht bestimmungsgemäße Verwendung Andere Verwendungen des Produkts, als sie unter „Bestimmungsgemäße Verwendung“...

  • Seite 5: Hinweise Für Den Betreiber

    Bei eigenmächtigen Änderungen am Produkt erlischt jeder Garantie-, Gewährleistungs- und Haftungsanspruch. Zusätzliche Anbauteile dürfen nur nach Rücksprache mit der Firma ZARGES montiert werden. Für einen vollen gesetzlichen Gewährleistungsanspruch müssen die technischen Vorgaben dieser Anleitung eingehalten werden. Es dürfen nur Original-Ersatzteile verwendet werden. Bei Bestellung ist die kundenspezifische...

  • Seite 6: Konformitätserklärung

    Konformitätserklärung Die Konformitätserklärung bei ortsfesten Produkten kann unter www.zarges.de im Downloadbereich heruntergeladen werden. Lagerung/Transport Alle Bauteile so lagern, dass eine Beschädigung ausgeschlossen ist. Alle Bauteile vor Witterungseinflüssen schützen und vorzugsweise liegend lagern. Das Produkt im nicht aufgebauten Zustand mit Gabelstapler transportieren.
  • Seite 7 Warnung vor gefährlicher elektrischer Spannung Wenn die erforderlichen Vorsichtsmaßnahmen nicht getroffen werden, können durch hohe elektrische Spannung Beschädigungen auftreten sowie Verletzungen oder Tod eintreten. Warnung vor explosionsfähiger Atmosphäre Wenn die erforderlichen Vorsichtsmaßnahmen nicht getroffen werden, können durch explosionsfähiger Atmosphäre Beschädigungen auftreten sowie Verletzungen oder Tod eintreten. Warnung vor gefährlicher elektrischer Spannung Wenn die erforderlichen Vorsichtsmaßnahmen zur Erdung nicht getroffen werden, können durch hohe elektrische Spannung Beschädigungen auftreten sowie Verletzungen oder Tod eintreten.

  • Seite 8: Verbotszeichen

    2.3.2 Verbotszeichen Unangemessene Schuhbekleidung Wenn beim Aufbau, der Bedienung und Wartung des Produkts eine unangemessene Schuhbekleidung getragen wird, kann es zu Verletzungen kommen. Einfluss von Drogen, Alkohol oder Medikamenten Wenn Personen beim Verfahren des Produkts unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen, ist die Reaktionsfähigkeit beeinträchtigt.

  • Seite 9: Allgemeine Symbole

    2.3.4 Allgemeine Symbole Wichtiger Hinweis Wenn die angegebenen Informationen nicht eingehalten werden, kann es zu Sachschäden kommen. Auf- und Abstieg von Treppen >45° Wenn bei Treppen >45° nicht mit dem Gesicht zur Treppe auf- und abgestiegen wird, kann es zu 45°...

  • Seite 10: Gefahrenbereich

    Gefahrenbereich GEFAHR Personenschäden Durch unsachgemäße Bedienung des Produkts kann es zu Verletzungen und sogar zum Tod kommen. Während der Bedienung des Produkts dürfen sich keine weiteren Personen im Gefahrenbereich aufhalten. Der Gefahrenbereich ist die Umgebung des Produkts, in der Personen durch herunterfallende Teile getroffen werden können.

  • Seite 11: Sicherheitshinweise Bei Arbeiten Mit Elektrizität

    GEFAHR Personenschäden Bei Arbeiten auf dem Produkt ohne einer ausreichenden Absturzsicherung besteht Absturzgefahr. Es kann zu schweren Verletzungen und sogar zum Tod kommen. Das Produkt ab einer Aufstiegshöhe von 500 mm und ab einem seitlichen Spalt neben der Treppenwange von 200 mm nur mit einer vollständigen Absturzsicherung verwenden (je nach Bestellumfang: Handlauf/Geländer, Schwenktür oder Fallschranke).

  • Seite 12: Verwendung In Explosionsgefährdeten Bereichen

    Nennspannung Sicherheitsabstand < 1.000 V 1,0 m 1 kV – 110 kV 3,0 m 110 kV – 220 kV 4,0 m 220 kV – 380 kV oder bei unbekannter Nennspannung 5,0 m Verwendung in explosionsgefährdeten Bereichen GEFAHR Personen- und Sachschäden Bei Verwendung des Produkts in explosionsgefährdeten Bereichen muss dieses speziell elektrisch ableitfähig sein.

  • Seite 13: Übersicht

    Explosionsgefährdete Bereiche Bei Verwendung des Produkts in explosionsgefährdeten Bereichen muss wie folgt vorgegangen werden: Zone 0 und 20: Die Verwendung des Produkts ist in diesen Zonen verboten. Produkte für diese Bereiche können nur gegen besonderen Auftrag und unter speziellen Produktmodifikationen angeboten werden.

  • Seite 14: Optionen

    Stütze (nur für Podesttreppe) Haken Geländeraufbewahrung (nur für Podesttreppe) Schwenktür Fallschranke. Zubehör Zusätzliches Zubehör ist über den Konfigurator oder direkt bei der Firma ZARGES erhältlich. Aufbau und Montage Sicherheitshinweise zum Aufbau und Montage WARNUNG Personen- und Sachschäden Werden die Hinweise in den einleitenden Kapiteln nicht beachtet, kann es zu Verletzungen oder Beschädigungen kommen.

  • Seite 15: Aufbau Treppe & Podesttreppe

    GEFAHR Personen- und Sachschäden Bei unsachgemäßem Aufbau des Produkts besteht Kippgefahr. Es kann zu Verletzungen oder Beschädigungen kommen. Der Untergrund muss horizontal eben (Bodenneigung max. 2,5 %) und ausreichend tragfähig sein. Ggf. lastverteilende Unterlagen verwenden. Das Produkt lotgerecht aufbauen. Während des Aufbaus nicht auf das Produkt klettern. WARNUNG Personenschäden Bei unsachgemäßem Aufbau des Produkts besteht Quetschgefahr.

  • Seite 16: Bedienung

    Produkt an Montagestelle ansetzen und gegen Wegrutschen sichern. Bohrpositionen an den Auflageflächen anzeichnen. Bohrungen anbringen und Dübel einsetzen. Befestigungsmaterial einbringen. Bedienung Sicherheitshinweise zur Bedienung WARNUNG Personen- und Sachschäden Werden die Hinweise in den einleitenden Kapiteln nicht beachtet, kann es zu Verletzungen oder Beschädigungen kommen.

  • Seite 17: Funktionsprüfung

    GEFAHR Personen- und Sachschäden Bei unsachgemäßen Arbeiten besteht Kippgefahr. Es kann zu Beschädigungen, schweren Verletzungen und sogar zum Tod kommen. Nicht mit dem Körpergewicht gegen die Geländer stemmen. Die zulässige Belastungsgrenze nicht überschreiten, siehe Seite 20. Die Maximalhöhe nicht überschreiten. Arbeitshöhe nicht durch Leitern, Kisten oder andere Vorrichtungen anheben.

  • Seite 18: Reinigung

    Reinigung VORSICHT Personen- und Sachschäden Bei unsachgemäßen Reinigungsarbeiten kann es zu Verletzungen oder Beschädigungen kommen. Nach dem Reinigen alle Trittflächen und Haltevorrichtungen gründlich trockenwischen. Gebrauchte Reinigungsflüssigkeiten gemäß den geltenden Umweltschutzbedingungen entsorgen. Zur Reinigung des Produkts inkl. der Sicherheitskennzeichen und Hinweisschilder milde Reinigungsmittel und Wasser verwenden.

  • Seite 19: Abbau/Entsorgung

    Abbau/Entsorgung Sicherheitshinweise zum Abbau/Entsorgung WARNUNG Personen- und Sachschäden Werden die Hinweise in den einleitenden Kapiteln nicht beachtet, kann es zu Verletzungen oder Beschädigungen kommen. Vor allen Arbeiten die Kapitel „1. Allgemeine Informationen“ ab Seite 4 und „2. Sicherheitshinweise“ ab Seite 6 beachten. WARNUNG Personen- und Sachschäden Bei unsachgemäßen Arbeiten beim Abbau und der Entsorgung kann es zu Verletzungen oder...

  • Seite 20: Technische Daten

    Daten. Abmessungen Treppenneigung Stufenbreite Maximalgröße Größe der Grundfläche Gewicht Material Belastungsgrenzen Übergreifend für alle Produkte der Firma ZARGES gelten folgende Belastungsgrenzen: Zulässige Belastung (inkl. Personen- und Materialgewicht) Pro Treppenstufe 150 kg Gesamt 300 kg Einsatzbedingungen Temperaturbereich Lagerung -20°C bis +50°C Temperaturbereich Betrieb -10°C bis +40°C...
