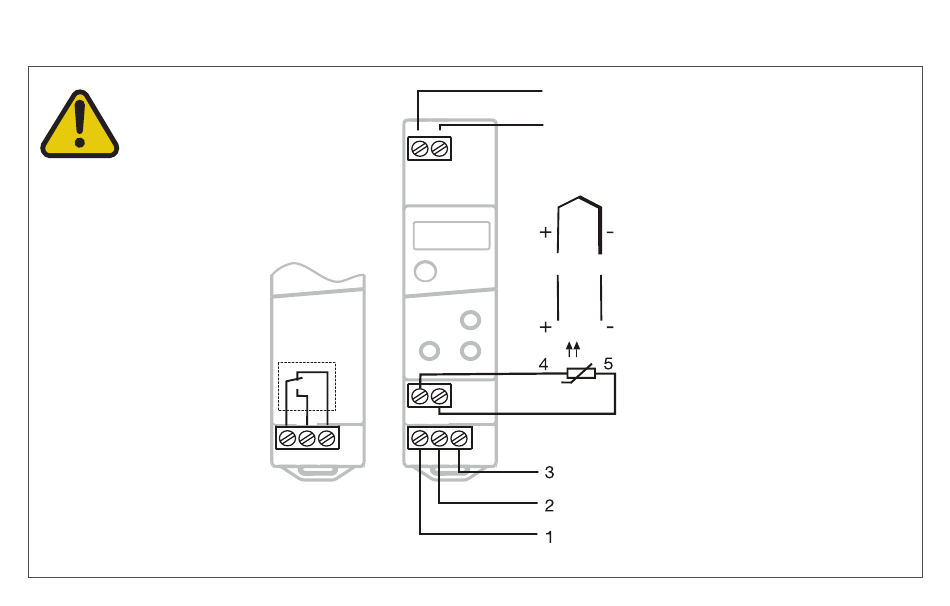

3�2 Kopplingsschema
Den elektriska anslutningen
får endast utföras av
behörig elinstallatör!
Utgångsrelä
Matarspänning
N (L-)
- 230 V AC +10/-15 %
- 115V AC +10/-15 %
L1 (L+)
- 12 - 24 V DC +15/-15 % /
24 V AC +15/-15 %, 48 - 63
Hz
Givaringång
Resistansgivare:
- Pt100 / Pt1000 / KTY2X-6
Utgångsrelä
växlande (potentialfri)
10 A/250 V AC
(Öppnande)
(Slutande)
(C)
