TEST-Funktionen
HG50
STB -TEST
Reset
Ausnahme:
Parameter HG08 und
Parameter HG22 werden
nicht zurückgesetzt.
Kaskadenbetrieb
28
Fachmannebene Parameter

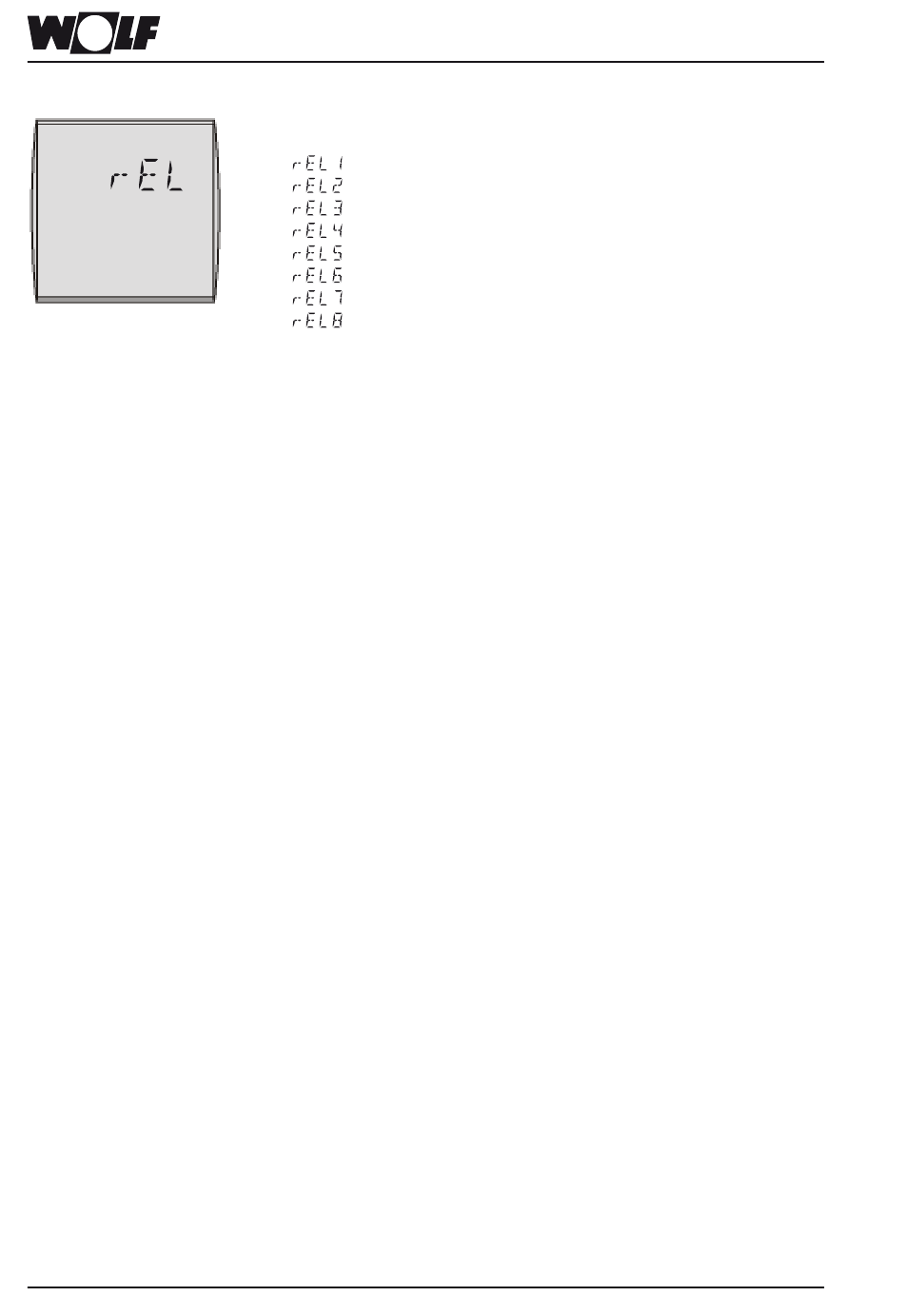

Mit Hilfe der Testfunktionen können folgende Regelungsausgänge
überprüft werden.
Heizkreispumpe
Speicherladepumpe
Ausgang A1
Entstörrelais
Brenner T1 / T2
keine Funktion
Brenner 1.Stufe T6 / T7
Brenner 2.Stufe T6 / T8
Durch gedrückt Halten der Resettaste bei eingeschalteter Re-
gelung wird die Kesselmaximaltemperaturbegrenzung TK-max.
außer Funktion gesetzt. Der Heizkessel heizt auf die eingestellte
Temperatur des Sicherheitstemperaturbegrenzers (STB) auf
und verriegelt. Damit kann die einwandfreie Funktion des STB
überprüft werden.
Um einen Reset durchzuführen, sind folgende Schritte einzu-
halten:
- Betriebschalter muss in Stellung O (AUS) stehen.
- Resettaste drücken und gedrückt halten, während der Betriebs-
schalter in Stellung I (EIN) gebracht wird.
- Resettaste nach dem Einschalten der Anlage noch mind. 2 Sek.
gedrückt halten.
Bei einem Reset werden alle Parameter (individuelle Einstellung)
auf Werkseinstellung zurückgesetzt (nur Regelung ohne BM).
In Verbindung mit dem Kaskadenregler KM können zwischen 1
und 4 Regelungen R21 zusammengeschaltet werden.
Die Kommunikation erfolgt über den 2-Draht-Bus. Jedem Kessel
wird eine eBus-Adresse zugeteilt. Das KM übergibt jedem Kessel
den Modulationsgrad (0...100%) und Freigabe, mit dem jeder
Kessel laufen muss.
Die R21 schaltet ein, sobald vom KM ein Modulationsgrad größer
0 vorgegeben wird. Die Speicherladung läuft weiterhin in der R21
ab. Der Schornsteinfegerbetrieb kann nur über das Heizungspoti
an der R21 aktiviert werden.
Beispiel:
Stufe 1 einschalten Modgrad > 0%
Stufe 2 einschalten Modgrad > 50%
Stufe 1 ausschalten Modgrad = 0%
Stufe 2 ausschalten Modgrad = 50%
Nach dem Abschalten des Brenners erfolgt keine Taktsperre.
Die Kesselkreispumpe wird im Kaskadenbetrieb (Modgrad > 0)
automatisch zur Zubringerpumpe.
Wenn Modgrad > 0 dann Pumpe an.
on
on
on
on
on
on
on
