DICENTIS
Konferenzsystem
de
Hardware-Installationshandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch DICENTIS

Inhaltszusammenfassung für Bosch DICENTIS

  • Seite 1 DICENTIS Konferenzsystem Hardware-Installationshandbuch...

  • Seite 3: Inhaltsverzeichnis

    5.1.4 Anschluss an lokale Stromversorgung mit Kabelkupplungen 5.1.5 Verwenden einer Kabelkupplung zum Einschalten des Systems DICENTIS Systemkabelsätze DCNM-CBCON Steckverbinder für DICENTIS Kabel DCNM-CBTK Systemnetzwerkkabel-Toolkit DCNM-CB250-I Systeminstallationskabel DCNM-IDESKINT On-air & teleph. DCNM-IDESK Mechanische Installation der zentralen Geräte Audioprozessor und Powering Switch und Powering Switch...

  • Seite 4: Sicherheit

    Sicherheitshinweise (Safety_ML). Diese Hinweise werden zusammen mit allen Geräten geliefert, die an das Stromnetz angeschlossen werden können. Sicherheitsvorkehrungen Einige Produkte der DICENTIS Konferenzsysteme sind für den Anschluss an das öffentliche Stromnetz konzipiert. Zur Vermeidung von Stromunfällen müssen alle Eingriffe bei vom Stromnetz getrenntem Gerät erfolgen.
  • Seite 5 2. l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement. Hinweis: Die FCC‑ und IC-Erklärung zu Drahtlosgeräten gilt für: – DCNM-MMD2 – DCNM-D – DCNM-DVT – DCNM-DSL – DCNM-DE – DCNM-IDESK – DCNM-IDESKVID Bosch Security Systems B.V. 2021.01 | V2.2 | Hardware-Installationshandbuch...

  • Seite 6: Zu Dieser Bedienungsanleitung

    | Zu dieser Bedienungsanleitung DICENTIS Zu dieser Bedienungsanleitung Dieses Handbuch enthält Informationen über die Installation des DICENTIS Konferenzsystems. Das Installationshandbuch ist als digitales Dokument im PDF-Format (Adobe Portable Document Format) erhältlich. Weitere Informationen finden Sie in den produktbezogenen Informationen unter www.boschsecurity.com/de.
  • Seite 7 5. Auflage. Aktualisierte Abschnitte: 2.4, 7.1. Terminologie aktualisiert. 2016.07 V1.4 6. Auflage. Terminologie aktualisiert. DCN multimedia in DICENTIS geändert. Aktualisierte Abschnitte: 3.1, 3.2, 4.1, 4.3.1, 4.3.2, 4.4.1, 4.4.2, 4.4.3, 5.3, 5.4, 7.1, 7.2, 7.3, 7.4, 8. 2017.10 V1.5 7. Auflage.
  • Seite 8 Berechnung mit DCNM- APS(2) oder DCNM-PS(2), 6.3 Dante-Gateway. Neue Abschnitte: 7.2 DICENTIS Einbaueinheiten, 7.2.1 DCNM-FSL Einbau- Sprachauswahlmodul. 2020.05 V 2.1 13 Ausgabe. Aktualisierte Abschnitte: 3 Übersicht der Systeminstallation, 7.1 DICENTIS Tischeinheiten, 7.2 DICENTIS Einbaueinheiten. 2021.01 | V2.2 | Bosch Security Systems B.V. Hardware-Installationshandbuch...

  • Seite 9: Übersicht Der Systeminstallation

    Sternkonfiguration: Jede DICENTIS Einheit wird über ein einzelnes CAT‑5e-Standardkabel angeschlossen. Für die PoE-Stromversorgung (Power over Ethernet) ist zusätzlich ein Ethernet-Switch erforderlich. Hinweis! Bei Verwendung von PoE kann kein Daisy-Chaining (Verkettung) für die DICENTIS Einheiten eingesetzt werden. Siehe – Typische Systemkonfiguration, Seite 10 Bosch Security Systems B.V.

  • Seite 10: Typische Systemkonfiguration

    - Zum Routing der Systemdaten über Ethernet. - Zur Stromversorgung der DICENTIS Einheiten über PoE. CAT‑5e-Ethernet-Kabel (Mindestanforderung). Powering Switch (DCNM-PS2): – Zur Erhöhung der Anzahl der an das System anschließbaren DICENTIS Einheiten. Audioprozessor und Powering Switch (DCNM-APS2): 2021.01 | V2.2 | Bosch Security Systems B.V. Hardware-Installationshandbuch...
  • Seite 11 Steuerung der Audiosignale des Systems, Routing der Audiosignale vom und zum System und Stromversorgung der DICENTIS Einheiten. Systemnetzwerkkabel (DCNM‑CBxxx): – Zur Verbindung von DICENTIS Einheiten, Audioprozessor und Powering Switch sowie einem oder mehreren Powering Switches. Multimediaeinheit (DCNM-MMD / DCNM-MMD2) –...
  • Seite 12 Redner auf der Einheit an ….. HD-SDI (Koaxkabel) ----- Ethernet TCP/IP _____ DCNM-Kabel Diese Systemübersicht enthält keine Informationen zu redundanten Netzwerkoptionen. Weitere Informationen finden Sie unter Redundanzoptionen, Seite 28 . Siehe – Redundanzoptionen, Seite 28 2021.01 | V2.2 | Bosch Security Systems B.V. Hardware-Installationshandbuch...

  • Seite 13: Systemerweiterung

    DICENTIS Übersicht der Systeminstallation | de Systemerweiterung DICENTIS ist skalierbar und kann als kleines, mittleres und großes Konferenzsystem verwendet werden. In diesem Abschnitt wird beschrieben, was ein kleines, mittleres und großes System ist und welche Anforderungen jeweils zu berücksichtigen sind.
  • Seite 14 Ein Standardsubnetz der Klasse C (255.255.255 oder /24) kann 254 IP-Adressen enthalten. Einige DICENTIS Einheiten haben 2 IP-Adressen. Bosch empfiehlt daher, 255.255.252.0 (oder /22) als Subnetzmaske zu verwenden. Dadurch verfügen Sie über 1.018 IP-Adressen. In der folgenden Tabelle ist die Anzahl von IP-Adressen pro DICENTIS Einheit in einem DICENTIS Konferenzsystem aufgeführt. Einheit...
  • Seite 15 – Im ersten Subnetz des Systems ist ein OMN‑ARNI‑E mit der maximal unterstützen Anzahl von 450 DICENTIS Knoten installiert. (Beachten Sie, dass in einem DICENTIS Multi- Subnetz-Konferenzsystem nur ein einziges OMN‑ARNI‑E zulässig ist.) – Subnetz vier (4): Stellen Sie bei Verwendung von mehreren Subnetzen sicher, dass alle Kameras, die für die Videoaufzeichnung an den Plätzen benötigt werden, mit demselben...
  • Seite 16 | Übersicht der Systeminstallation DICENTIS Abbildung 3.3: Typisches DICENTIS Konferenzsystem mit mehreren Subnetzen – 1: Externes Bildmischpult – 2: Dome-Kamera Siehe – Typische Systemkonfiguration, Seite 10 2021.01 | V2.2 | Bosch Security Systems B.V. Hardware-Installationshandbuch...

  • Seite 17: Projektierung Und Planung Der Systeminstallation

    Hinweis! Wenn der redundante Verkabelungsmodus aktiviert ist, verwendet das DICENTIS Konferenzsystem das RSTP-Protokoll. Falls das DICENTIS Konferenzsystem mit dem vor Ort vorhandenen Netzwerk verbunden werden muss, wenden Sie sich bitte an die IT-Abteilung vor Ort, bevor Sie die Projektierung der Installation fortsetzen.
  • Seite 18 Systems aus der Leistungsaufnahme der Einheiten und den Längen der Systemnetzwerkkabel. Das Berechnungs-Tool befindet sich auf der DVD im Lieferumfang des Audioprozessors und Powering Switch und ist auch in der DICENTIS Softwaredatei „DCNM.iso“ enthalten. Die Datei „DCNM.iso“ können Sie von der Bosch Website unter https://licensing.boschsecurity.com/ software herunterladen.

  • Seite 19: Hardware-Anforderungen

    DICENTIS Projektierung und Planung der Systeminstallation | de Hardware-Anforderungen Switches Die folgenden Mindestanforderungen und Empfehlungen gelten für Switches, die in einem DICENTIS verwendet werden: Anforderung Standard Einstellungen GBit-Ethernet IEEE802.3 Switch-Latenzzeit beträgt maximal 10µSec mit GBit. Gültig für Kupfer- und/oder Glasfaser-Ports.
  • Seite 20 Anzahl an IGMP-Query-Responses, abhängig von der Anzahl (direkt oder indirekt) mit dem Switch verbundener Geräte. Hardware-Support von IGMP-Snooping wird sehr empfohlen. Anforderungen, Standard Einstellungen wenn redundante Verkabelung verwendet wird 2021.01 | V2.2 | Bosch Security Systems B.V. Hardware-Installationshandbuch...
  • Seite 21 Paketweiterleitungsrate > 1.000.000 Pakete pro Sekunde pro Port (z. B. 8 MP/s bei einem 8‑Port-Router) – Non-Blocking-Backplane pro Switching-Port, d. h. 2 Gbit pro Port (z. B. 16 Gbit/s bei einem 8-Port-Router) – MAC-Adresstabelle mit mindestens 1000 Adressen pro direkt verbundenem Subnetz Bosch Security Systems B.V. 2021.01 | V2.2 | Hardware-Installationshandbuch...

  • Seite 22: Berechnungsplan Für Die Stromversorgungskapazität

    Verwenden Sie am besten das Berechnungs-Tool für die Stromversorgung. Das Berechnungs- Tool befindet sich auf der DVD im Lieferumfang des Audioprozessors und Powering Switch und ist auch in der DICENTIS Softwaredatei „DCNM.iso“ enthalten, die Sie von der Bosch Website unter https://licensing.boschsecurity.com/software...
  • Seite 23 Weitere Informationen finden Sie in Berechnung mit PoE-Switches, Seite 25 . Bestellnummer Kabellängen Fuß DCNM-CB02-I 6.56 DCNM-CB05-I 16.40 DCNM-CB10-I 32.81 DCNM-CB25-I 82.02 Tab. 4.4: Kabeltypen und ‑längen Rückansicht Abbildung 4.2: Audioprozessor und Powering Switch Bosch Security Systems B.V. 2021.01 | V2.2 | Hardware-Installationshandbuch...
  • Seite 24 System die Überlastabschaltung zurücksetzt. Netzwerk- und Max. Ausgangsleistung Max. Einheitenanzahl Stromversorgungssteckverbinder Buchse 1 (12) Keine Stromversorgung Buchse 2 (13) Buchse 3 (15) Buchse 4 (17) Buchse 5 (19) Tab. 4.5: Stromversorgungskapazität von DCNM‑APS2/DCNM‑PS2 2021.01 | V2.2 | Bosch Security Systems B.V. Hardware-Installationshandbuch...

  • Seite 25: Berechnung Mit Poe-Switches

    4.3.2 Berechnung mit PoE-Switches Wählen Sie ein oder mehrere PoE-Ethernet-Switches zur Stromversorgung der DICENTIS Einheiten aus. Jede DICENTIS Einheit muss an einen individuellen PoE-fähigen Ausgang eines Ethernet-Switches angeschlossen werden. Hinweis! Bei manchen PoE-Ethernet-Switches ist die Anzahl der Ports mit Stromversorgung begrenzt.
  • Seite 26 | Projektierung und Planung der Systeminstallation DICENTIS Abbildung 4.4: Unteransicht DICENTIS Einheiten (DCNM-MMD/DCNM-MMD2) Abbildung 4.5: Unteransicht DICENTIS Einheiten (DCNM-D/DCNM-DVT/DCNM-DSL/DCNM-DE) Abbildung 4.6: Unteransicht DICENTIS Dolmetschereinheiten (DCNM-IDESK/DCNM-IDESKVID) Element Beschreibung Netzwerksteckverbinder 2021.01 | V2.2 | Bosch Security Systems B.V. Hardware-Installationshandbuch...
  • Seite 27 DICENTIS Projektierung und Planung der Systeminstallation | de Element Beschreibung Netzwerk/PoE-Steckverbinder Bosch Security Systems B.V. 2021.01 | V2.2 | Hardware-Installationshandbuch...

  • Seite 28: Redundanzoptionen

    – der Menge an redundanter Netzwerkverkabelung In den folgenden Abschnitten werden die Redundanzoptionen erläutert, die Sie beim Entwerfen des DICENTIS Konferenzsystems verwenden können. Jede Option kann im DICENTIS Konferenzsystem kombiniert werden, solange Sie die Einschränkungen der redundanten Verkabelung beachten. Siehe: –...

  • Seite 29: Redundante Verkabelung Für Dcnm-Aps2/Dcnm-Ps2 Einheiten

    Die graue Linie stellt die längste Ringleitung (Loop) dar. Das #-Zeichen zeigt, wie die Einheiten gezählt werden. Im Beispiel unten können bis zu 19 (22 – 3 = 19) Diskussionseinheiten angeschlossen werden. Abbildung 4.7: DICENTIS Diskussionseinheiten, die mit redundanter Verkabelung zwischen Einheiten vom Typ DCNM-PS2/DCNM-APS2 angeschlossen sind 1 DICENTIS System...
  • Seite 30 Signal vorgesehen Kabelausfällen, jedoch nicht vor einem Ausfall ist. Dies wird allerdings nicht empfohlen. Störung einer DCNM-PS2. Schließen Sie dazu die DICENTIS Einheiten in einer Daisy-Chain-Konfiguration an denselben DCNM-PS2 oder DCNM-APS2 an. Die DCNM-PS2 Einheit dient zur Verringerung der Betriebskosten.

  • Seite 31: Redundante Server-Pcs

    Damit diese Option funktioniert, muss das DICENTIS Konferenzsystem kombiniert mit EverRun Enterprise Software von Stratus Technologies eingesetzt werden. Weitere Informationen finden Sie auf der Website von Stratus Technologies. Zu den weiteren Optionen, mit denen Sie die Zuverlässigkeit des DICENTIS Konferenzsystems gewährleisten können, zählen: –...

  • Seite 32: Installationsmaterial Und -Werkzeuge

    Stromversorgung von Teilnehmereinheiten ermöglichen – Einschalten des Systems mithilfe von zwei Kabelkupplungen und einem Schalter Kabelkupplungen werden in 6er-Packungen geliefert. Sie können für alle DICENTIS Kabeltypen verwendet werden. Montage Um die DCNM-CBCPLR auf einer ebenen Fläche zu fixieren, setzen Sie zwei 2,5-mm-Schrauben in die vorhandenen Bohrungen auf den Klappen (1) ein.

  • Seite 33: Verlängern Eines Kabels Mit Kabelkupplungen

    5.1.1 Verlängern eines Kabels mit Kabelkupplungen Die DICENTIS Kabelkupplung kann zur Verlängerung von Kabeln verwendet werden, da sie die Verbindung von DICENTIS Kabelsätzen ermöglicht. Auf diese Weise können Sie z. B. drei 25-m- Kabel (DCNM-CB25-I) miteinander verbinden, um ein 75-m-Kabel zu erhalten.

  • Seite 34: Verwenden Einer Kabelkupplung Als Interface Zwischen Verschiedenen Kabeltypen

    Verwenden einer Kabelkupplung als Interface zwischen verschiedenen Kabeltypen Die Kabelkupplung kann als Interface zwischen DICENTIS Kabel und „Standard“-CAT-5e-Kabel verwendet werden, optional auch kombiniert mit einem separaten Netzkabel. Dies kann z. B. verwendet werden, wenn ein Standard-CAT-5E-Kabel aus dem Technikraum mit einem DICENTIS Kabel im Konferenzraum verbunden werden muss.

  • Seite 35: Anschluss An Lokale Stromversorgung Mit Kabelkupplungen

    Öffnen Sie das Gehäuse der Kabelkupplung. Verbinden Sie die Netzkabel mit den Schraubklemmen + und –. Öffnen Sie die vorgestanzte Kabeleinführung beim Gehäuse, um die Netzkabel hindurchzuführen. Stellen Sie eine Zugentlastung her. Bosch Security Systems B.V. 2021.01 | V2.2 | Hardware-Installationshandbuch...
  • Seite 36 – Brummspannung von weniger als 200 mV pk-pk – Max. Ausgangsstrom sollte 3,0 A nicht überschreiten (oder auf 3,0 A begrenzt sein, da DICENTIS Kabel und Geräte einen Grenzwert für diese Stromstärke haben) – Empfehlung – Es wird ausdrücklich empfohlen, dass die Stromversorgung über einen eigenen Kurzschlussschutz mit einem Kurzschluss-Ausgangsstrom von 4,3 bis 5,0 A verfügt.

  • Seite 37: Verwenden Einer Kabelkupplung Zum Einschalten Des Systems

    5.1.5 Verwenden einer Kabelkupplung zum Einschalten des Systems Das DICENTIS System wechselt automatisch in den Standby-Modus, wenn: – die Option zum automatischen Ausschalten des Systems nach einer bestimmten Zeit der Nichtverwendung in der Konferenzanwendung konfiguriert ist, und –...

  • Seite 38: Dicentis Systemkabelsätze

    R2 Relais 1 mit Strom, um den Schalter geschlossen zu halten. DICENTIS Systemkabelsätze Die an beiden Enden mit Steckverbindern versehenen DICENTIS Systemkabelsätze sind in verschiedenen Längen erhältlich. Sie dienen zur Verbindung der DICENTIS Einheiten. Das Kabel besteht aus einem flammwidrigen, halogenfreien Draht.
  • Seite 39 DICENTIS Installationsmaterial und -werkzeuge | de Bestellnummer Kabellängen Fuß DCNM-CB02-I 6.56 DCNM-CB05-I 16.40 DCNM-CB10-I 32.81 DCNM-CB25-I 82.02 Tab. 5.6: Kabeltypen und ‑längen Abbildung 5.9: DCNM-CBxx-I Kabel und Steckverbinderansicht Bosch Security Systems B.V. 2021.01 | V2.2 | Hardware-Installationshandbuch...

  • Seite 40: Dcnm-Cbcon Steckverbinder Für Dicentis Kabel

    | Installationsmaterial und -werkzeuge DICENTIS DCNM-CBCON Steckverbinder für DICENTIS Kabel Die Steckverbinder werden zur Herstellung individueller Systemnetzwerkkabel oder zum Austauschen von Steckverbindern verwendet. Der Steckverbinder kann für Installationskabel (DCNM-CB02-I, DCNM-CB05-I, DCNM-CB10-I, DCNM-CB25-I, DCNM-CB250-I, DCNM-CB250) und für flexibles Kabel eingesetzt werden (DCNM-CB02, DCNM-CB05, DCNMCB10, DCNM- CB25, DCNM-CB02B, DCNM-CB05B, DCNM-CB10B, DCNM-CB25B, DCNM-CB250B).

  • Seite 41: Dcnm-Cbtk Systemnetzwerkkabel-Toolkit

    DICENTIS Installationsmaterial und -werkzeuge | de DCNM-CBTK Systemnetzwerkkabel-Toolkit Das Systemnetzwerkkabel-Toolkit dient dazu, das DCNM-CBCON Steckverbinder für DICENTIS Kabel, Seite 40 mit dem DCNM-CB250-I Systeminstallationskabel, Seite 42 oder DICENTIS Systemkabelsätze, Seite 38 . Teil Beschreibung Beschaltungswerkzeug für die Stromversorgungskontakte. Beschaltungswerkzeug für die Signalkontakte.

  • Seite 42: Dcnm-Cb250-I Systeminstallationskabel

    DCNM-CB250-I Systeminstallationskabel Das Systeminstallationskabel wird mit einer Länge von 250 m ohne Steckverbinder geliefert und dient zur Anfertigung kundenspezifischer Systemnetzwerkkabel. Weitere Informationen finden Sie in den Abschnitten DCNM-CBCON Steckverbinder für DICENTIS Kabel, Seite 40 und DCNM-CBTK Systemnetzwerkkabel-Toolkit, Seite 41 . Hinweis! Die maximale Länge des Systemnetzwerkkabels beträgt 100 m.

  • Seite 43: Dcnm-Ideskint On-Air & Teleph. Dcnm-Idesk

    DICENTIS Installationsmaterial und -werkzeuge | de DCNM-IDESKINT On-air & teleph. DCNM-IDESK Das DCNM-IDESKINT On-Air & Telefon. DCNM-IDESK ist ein Zubehör, das an das DICENTIS Dolmetscherpult angeschlossen ist. Es hat drei Funktionen: – Steuerung einer Booth-On-Air-LED außerhalb der Kabine, – Anzeige auf dem Dolmetscherpult, dass das Telefon außerhalb der Kabine klingelt, und –...
  • Seite 44 Air-LED. Der Eingang des Steckverbinders wird für das externe Telefonsystem genutzt und der Ausgang wird mit der externen Booth-On-Air-LED verbunden. Referenzen finden Sie in der folgenden Abbildung und Tabelle. Abbildung 5.14: 8-poliger Phoenix-Steckverbinder 2021.01 | V2.2 | Bosch Security Systems B.V. Hardware-Installationshandbuch...
  • Seite 45 Aderendhülse ohne Kunststoffschlauch Max. Leiterquerschnitt (flexibel), 0,75 mm mit Aderendhülse mit Kunststoffschlauch Tab. 5.9: Anschlussdaten Aderendhülsen ohne Isolierkragen Querschnitt: 0,22 mm bis 1,5 mm (gemäß DIN 46228-1) Länge: 5 mm bis 10 mm Tab. 5.10: Spezifikationen für Aderendhülsen Bosch Security Systems B.V. 2021.01 | V2.2 | Hardware-Installationshandbuch...
  • Seite 46 | Installationsmaterial und -werkzeuge DICENTIS Abbildung 5.15: Anschlussdiagramm 2021.01 | V2.2 | Bosch Security Systems B.V. Hardware-Installationshandbuch...

  • Seite 47: Mechanische Installation Der Zentralen Geräte

    Steuerung der Audiosignale des Systems – Routing von Audiosignalen zu/von Einheiten – Stromversorgung von Einheiten – Verwendung als Ethernet-Switch, um den PC und DICENTIS Einheiten (DCNM-D/DCNM- DVT/DCNM-DSL/DCNM-DE/DCNM-MMD/DCNM-MMD2) anzuschließen Der Powering Switch hat folgende Funktionen: – Stromversorgung von Einheiten Lieferumfang Audioprozessor und Powering Switch und Powering Switch werden mit den folgenden Teilen geliefert: –...
  • Seite 48 RCA-Line-Eingänge 1 und 2 Netzanschluss, Netzschalter und Sicherungshalter Resettaste Erdungsschalter (geerdet oder potenzialfrei) Buchse 1, ohne Stromversorgung Buchse 2, Stromversorgung mit niedriger Leistung 15, 17, 19 Buchse 3, 4, 5, Stromversorgung mit hoher Leistung 2021.01 | V2.2 | Bosch Security Systems B.V. Hardware-Installationshandbuch...
  • Seite 49 Bei der Installation in einem 19"-Rack ragt die Einheit gegenüber den 19"-Montagewinkeln um 30 mm hervor. Vorsicht! Die Lüftungsschlitze an der Frontseite und an der linken und rechten Gehäuseseite hinten dürfen nicht verdeckt werden. Bosch Security Systems B.V. 2021.01 | V2.2 | Hardware-Installationshandbuch...

  • Seite 50: Systemserver

    | Mechanische Installation der zentralen Geräte DICENTIS Systemserver Der DICENTIS Systemserver verfügt über ein vorinstalliertes und konfiguriertes Windows Server® 2016 für eingebettete Systeme – Telekommunikation (16 Core), vorinstallierte DICENTIS Konferenzsystem-Software und vorkonfigurierten DHCP-Server. Hinweis: Die technischen Daten finden Sie im Datenblatt.

  • Seite 51: Dante-Gateway

    Verbinden Sie den DCNM-SERVER mithilfe eines CAT-5E-Kabels mit dem DICENTIS System (z. B. DCNM-(A)PS2 oder Netzwerk-Switch). Schließen Sie den Port des OFFICE Netzwerks an Nicht-DICENTIS Einheiten an, wie z. B. Kameras und SDI-Switches, Raumsteuerungssysteme oder das Büronetzwerk. Schließen Sie die Netzstromversorgung an.
  • Seite 52 Netzwerk-Port LED- Beschreibung Farbe Grün 1-Gbit/s-Anschluss. Blinken zeigt Aktivität (Datenverkehr) an. Bevorzugter Anschluss Orange 100-Mbit/s-Anschluss. Blinken zeigt Aktivität (Datenverkehr) an. Unterstützte Verbindung, nicht bevorzugt Ausgeschaltet Keine Verbindung oder 10-Mbit/s-Anschluss. Verbindung nicht unterstützt 2021.01 | V2.2 | Bosch Security Systems B.V. Hardware-Installationshandbuch...
  • Seite 53 Gateway vorhanden ist, verwenden Sie den Dante-Controller, um das Dante-Gateway als bevorzugte Masteruhr einzurichten. – Wenn Sie das Problem nicht mit diesen Tipps lösen können, ist die Einheit defekt und muss ausgetauscht werden. Bosch Security Systems B.V. 2021.01 | V2.2 | Hardware-Installationshandbuch...
  • Seite 54 So installieren Sie das Dante-Gateway: Verbinden Sie den Dante-Netzwerk-Port im OMN‑DANTEGTW mit einem Netzwerk-Port im Dante-Netzwerk. Verbinden Sie den OMNEO-Netzwerk-Port im OMN-DANTEGTW mit dem OMNEO- Netzwerk. Schließen Sie die Netzstromversorgung an. 2021.01 | V2.2 | Bosch Security Systems B.V. Hardware-Installationshandbuch...

  • Seite 55: Mechanische Installation Der Sprechstellen

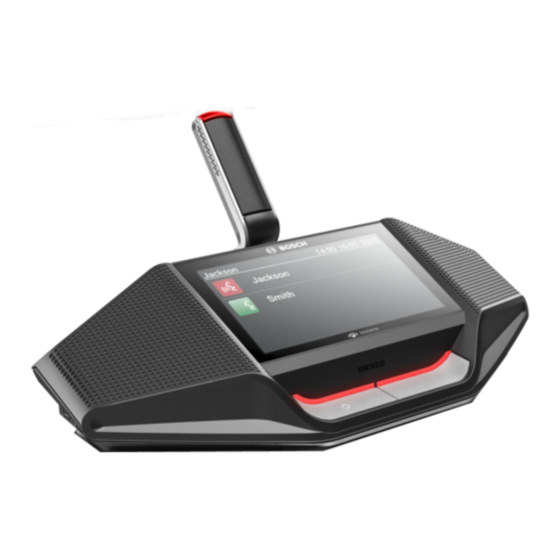

    DICENTIS Mechanische Installation der Sprechstellen | de Mechanische Installation der Sprechstellen Die DICENTIS (Tisch‑ und Einbau-)Einheiten werden genutzt für: – Teilnehmen an einer Besprechung oder Konferenz – Überwachen und Steuern einer Konferenz (durch den Vorsitzenden, abhängig von der Konfiguration) DICENTIS Tischeinheiten DCNM-MMD / DCNM-MMD2 Abbildung 7.1: Frontansicht, Draufsicht, Rück‑...
  • Seite 56 Das Gerät entspricht Klasse A der CISPR 32. In einem Wohngebiet kann dieses Gerät Funkstörungen verursachen. Das Gerät ist für den Gebrauch in einer Klasse-A-Umgebung vorgesehen. DCNM-D / DCNM-DVT / DCNM-DSL / DCNM-DE Abbildung 7.2: Frontansicht, Draufsicht, Rück‑ und Seitenansicht Element Beschreibung Zwei-Wege-Lautsprecher 2021.01 | V2.2 | Bosch Security Systems B.V. Hardware-Installationshandbuch...
  • Seite 57 Für die PoE-Stromversorgung (Power over Ethernet) ist zusätzlich ein Ethernet-Switch erforderlich. Hinweis! Bei Verwendung von PoE kann kein Daisy-Chaining (Verkettung) für die DICENTIS Einheiten eingesetzt werden. Bei Einsatz der Sternstruktur befinden sich die Steckverbinder unter den Einheiten, sodass eine saubere und übersichtliche Systeminstallation erzielt wird, was insbesondere bei TV- Übertragungen von Vorteil ist.
  • Seite 58 | Mechanische Installation der Sprechstellen DICENTIS Verwenden Sie M4-Schrauben. Die Einschraubtiefe in den Gewindebuchsen an der Unterseite der Einheit darf maximal 5 mm betragen (1). Abbildung 7.3: Unteransicht DICENTIS Diskussionseinheiten (DCNM-MMD/DCNM-MMD2) Abbildung 7.4: Unteransicht DICENTIS Einheiten (DCNM-D/DCNM-DVT/DCNM-DSL/DCNM-DE) Element Beschreibung Gewindebuchse für Festinstallation 2021.01 | V2.2 |...
  • Seite 59 Mechanische Installation der Sprechstellen | de Element Beschreibung 2x RJ45-Steckverbinder (Eingang/Ausgang) für Systemnetzkabel Kabelführungen USB-Steckverbinder (für zukünftige Verwendung) (nur DCNM-MMD/DCNM- MMD2) Siehe – DICENTIS Systemkabelsätze, Seite 38 – DCNM-CB250-I Systeminstallationskabel, Seite 42 Bosch Security Systems B.V. 2021.01 | V2.2 | Hardware-Installationshandbuch...

  • Seite 60: Dicentis Einbaueinheiten

    Mittels Rastbefestigung können Einbaueinheiten in Bedienfeldern mit einer Stärke von bis zu 2 mm installiert werden. Bei der Rastbefestigung kommt der Rastmechanismus der Einbaueinheiten zum Einsatz. Sie können die Einbaueinheiten damit hörbar in die Aussparung einrasten. 2021.01 | V2.2 | Bosch Security Systems B.V. Hardware-Installationshandbuch...
  • Seite 61 Mittels Blockmontage können Einbaueinheiten in Bedienfeldern mit einer Stärke von mehr als 2 mm installiert werden. Bei der Blockmontage kommen die DCNM-FEC Endabdeckungen, die DCN-FCOUP Kupplungsstücke und das DCN-FPT Einbaupositionierungswerkzeug zum Einsatz. Bosch Security Systems B.V. 2021.01 | V2.2 | Hardware-Installationshandbuch...
  • Seite 62 | Mechanische Installation der Sprechstellen DICENTIS DCN-FPT >2 +0.5 R2.5 - 0.5 2021.01 | V2.2 | Bosch Security Systems B.V. Hardware-Installationshandbuch...
  • Seite 63 Länge sind die DCN-FCOUP Kupplungsstücke enthalten. Hinweis! Bringen Sie an den beiden Enden der Aussparung die DCNM-FEC Endabdeckungen an den Kupplungsstücken an. Gesamt-NSF x (mm) 71.5 121.5 171.5 221.5 271.5 321.5 371.5 Bosch Security Systems B.V. 2021.01 | V2.2 | Hardware-Installationshandbuch...
  • Seite 64 Zur Berechnung der Länge einer Aussparung ist der Anzahl-Größe-Faktor (NSF, siehe Tabelle) der Einbaueinheiten anzuwenden. Einbaugerät DCNM-FSL Tab. 7.13: Anzahl-Größe-Faktoren Entfernen einer Einbaueinheit Verwenden Sie die DCNM-FET Ausbauwerkzeuge, um eine auf einer Oberfläche montierte Einbaueinheit zu entfernen. DCNM-FET DCNM-FET DCNM-FET DCNM-FET 2021.01 | V2.2 | Bosch Security Systems B.V. Hardware-Installationshandbuch...

  • Seite 65: Dcnm-Fsl Einbau-Sprachauswahlmodul

    DCNM-FET Entfernen einer Einbaueinheit 7.2.1 DCNM-FSL Einbau-Sprachauswahlmodul Verwenden Sie ein CAT-5e-Kabel, um die Sprachauswahl mit einem PoE-Switch im DICENTIS Netzwerk zu verbinden. Externe Kopfhörerbuchse Sie können eine externe Kopfhörerbuchse mit der Sprachauswahl (z. B. 3,5-mm- Kopfhörerbuchse) verbinden. Die externe Kopfhörerbuchse muss an eine Steckverbindung oder an Lötfelder angeschlossen werden.
  • Seite 66 Kunststoffummantelung in Verbindung mit der externen Kopfhörerbuchse. Externer Kopfhöreranschluss Installieren Sie einen externen Kopfhöreranschluss gemäß dem folgenden Schaltschema (Verdrahtung und Klinkenstecker). X1426 HSJ2077 R1407 detect R1408 signal Abbildung 7.6: Schema für externen Kopfhöreranschluss 2021.01 | V2.2 | Bosch Security Systems B.V. Hardware-Installationshandbuch...
  • Seite 67 Funktion nicht nutzen möchten, müssen Sie das Erkennungssignal an die Masse anschließen, damit die Einheit denkt, dass ein Kopfhörer angeschlossen ist. Beachten Sie, dass dadurch die Tasten-LEDs immer leuchten, was zu einer verkürzten Lebensdauer der Tasten-LEDs führt. Bosch Security Systems B.V. 2021.01 | V2.2 | Hardware-Installationshandbuch...

  • Seite 68: Dcnm-Idesk / Dcnm-Ideskvid Dolmetscherpult

    – B-Tasten – Drücken Sie diese zwei Tasten (mit einem kleinen erhöhten Bindestrich) gleichzeitig, um in den Installationsmodus zu wechseln und die Einheit einer Kabine und einem Pult zuzuweisen. Weitere Informationen zum Konfigurieren des Dolmetscherpults finden Sie im DICENTIS Softwarehandbuch, Kapitel 9. Zuweisbare Tasten – Drei Buttons, die frei zugewiesen werden können.
  • Seite 69 Anschlüsse für Dolmetscherpulte Für den schnellen, einfachen Anschluss sind die Dolmetscherpulte mit zwei RJ45-kompatiblen Anschlüssen für Systemkommunikation und Spannungsversorgung ausgestattet. Sie können eine Durchschleifverkabelung (Loop-through) mit DICENTIS Systemkabeln oder eine Sternverkabelung mit Standard-CAT-5e-Kabeln und PoE-Switches verwenden. Installieren der Dolmetscherpulte Die Dolmetscherpulte können freistehend oder bei Festinstallationen (Tischgeräte) mit Schrauben montiert werden.
  • Seite 70 Die ausgehende HDMI-Spannung ist auf 60 mA begrenzt, während der offizielle HDMI- Standard bei 55 mA liegt. Einige HDMI-auf-VGA-Konverter erfordern möglicherweise mehr Strom, was zu unerwartetem Verhalten oder einem nicht funktionierenden Konverter führen kann. 2021.01 | V2.2 | Bosch Security Systems B.V. Hardware-Installationshandbuch...

  • Seite 71: Dicentis Mikrofone

    Einschubführung. Steckverbinder. Abdeckung für Verriegelung (Lösen durch Drücken und Schieben). Verriegelung. Mikrofonsteckverbinder (siehe folgende Abbildung). Anschließen oder Entfernen des Mikrofons Das Mikrofon kann ganz einfach mit den DICENTIS Einheiten verbunden werden: Bosch Security Systems B.V. 2021.01 | V2.2 | Hardware-Installationshandbuch...
  • Seite 72 | Mechanische Installation der Sprechstellen DICENTIS Abbildung 7.10: DCNM‑HDMIC or DCNM-MICS / DCNM-MICL Anschluss Gehen Sie folgendermaßen vor: Führen Sie die Steckverbinderführung (4) vorsichtig in den DICENTIS Mikrofonsteckverbinder ein (9). Schieben Sie den Steckverbinder (6) vorsichtig in den Mikrofonsteckverbinder (9), bis die Verriegelung (5) hörbar einrastet.

  • Seite 73: Dcnm-Mmdsp Antireflexfolie

    DICENTIS Mechanische Installation der Sprechstellen | de DCNM-MMDSP Antireflexfolie Die DICENTIS Antireflexfolie kann verwendet werden, um den Sicherheitsglasbildschirm einer DICENTIS Multimediaeinheit zu schützen. Montageanleitung Reinigen Sie den LCD-Bildschirm der Einheit mit den Alkoholtupfern und dem Mikrofasertuch aus dem Lieferumfang, bevor Sie mit der Montage beginnen.

  • Seite 74: Dcnm-Nch Namensschildhalter

    DCNM-NCH Namensschildhalter Der Namensschildhalter (1) kann dazu benutzt werden, den Namen des Teilnehmers dauerhaft auf der Rückseite einer DICENTIS Multimediaeinheit darzustellen. Der Namensschildhalter verfügt über zwei Magnete (2) und kann daher einfach an der Rückseite der Einheit angebracht bzw. davon entfernt werden.

  • Seite 75: Installationstest

    Produktmängel frühzeitig zu erkennen. Falls der Test nicht durchgeführt wird, können Fehlfunktionen des Systems auftreten. Jede DICENTIS Einheit verfügt über integrierte Diagnosefunktionen, die zur Fehlerbehebung eingesetzt werden können. Die Diagnosefunktionen werden beim Einschalten der DICENTIS Einheit gestartet. Das DICENTIS Konferenzsystem muss nicht mit dem Systemsteuerungs-PC konfiguriert bzw.
  • Seite 76 Nun kann die Einheit geladen werden: – Der Download von Einheiten wird in diesem Handbuch nicht beschrieben. Informationen zum Download von Einheiten finden Sie im DICENTIS Konfigurationshandbuch. Kundenservice Wenn Sie einen Fehler nicht beheben können, wenden Sie sich an Ihren Lieferanten oder Systemintegrator oder direkt an Ihre Bosch Vertretung.
